Por que o barco de grafite para PECVD é tão importante para a qualidade do filme e a estabilidade da produção?

Qual é o papel real de um barco de grafite para o PECVD?

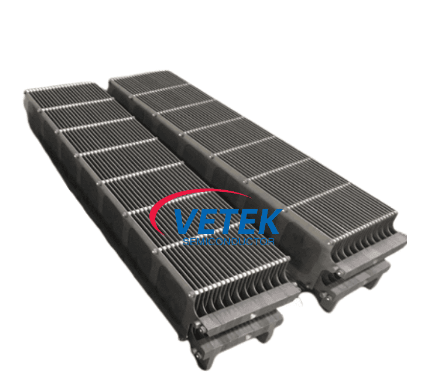

Um barco de grafite para PECVD não é apenas um suporte passivo para wafers. É um dos componentes silenciosos que podem influenciar todo o ritmo de deposição. Em uma câmara PECVD, a qualidade do filme depende de um equilíbrio sensível de distribuição de temperatura, espaçamento de wafer, exposição a gases, interação de plasma e estabilidade mecânica. Se a portadora perturbar esse equilíbrio, o processo ainda poderá ser executado, mas a saída deixará de ser previsível.

Às vezes, os compradores se concentram fortemente na configuração do reator, no projeto do sistema de gás ou nos ciclos de limpeza da câmara, e isso faz sentido. Esses são os principais centros de custos. Mas o barco que transporta os wafers fica bem no meio da janela do processo. Se a sua geometria mudar, se a sua superfície libertar partículas, se reagir mal a repetidos aquecimentos e arrefecimentos, ou se não conseguir manter as pastilhas posicionadas de forma consistente, o processo começa a oscilar de formas que são dispendiosas e difíceis de diagnosticar.

Na produção real, consistência é tudo. Um forte barco de grafite para PECVD ajuda a manter a repetibilidade de lote para lote. Ele suporta carregamento uniforme, reduz o risco de contaminação evitável e dá à linha uma melhor chance de fornecer espessura de filme estável e desempenho elétrico uniforme.

Por que os compradores muitas vezes subestimam a transportadora e pagam por ela mais tarde?

A resposta é simples: um barco de grafite geralmente parece menos “técnico” do que o equipamento ao seu redor. Não tem o impacto visual de uma fonte de alimentação, de um sistema de vácuo ou de um módulo de automação. Portanto, é fácil tratá-lo como uma mercadoria. É exatamente aí que os problemas começam.

O custo de escolher o barco errado raramente aparece na própria cotação. Aparece mais tarde como sucata, retrabalho, receitas instáveis, janelas de manutenção mais longas ou ciclos de substituição mais frequentes. Também pode aparecer na hora da equipe de engenharia. Quando uma linha passa dias rastreando um problema de uniformidade que acaba por estar ligado à distorção do portador ou à degradação da superfície, o componente “barato” deixa de ser barato muito rapidamente.

Outra razão pela qual os compradores subestimam esta parte é que nem todos os fornecedores a explicam bem. Alguns listam apenas dimensões e densidade aparente. Essa informação é importante, mas não responde às questões que realmente preocupam os engenheiros de processo: Quão estável é a estrutura sob repetidos ciclos térmicos? Quão bem o material resiste ao ataque químico no ambiente gasoso específico? Quão rigorosamente as tolerâncias críticas são controladas? O fornecedor pode adaptar o projeto se a geometria da câmara ou a contagem de wafers mudarem?

Uma decisão de compra séria deve ir além de uma simples etiqueta de material e perguntar como o barco de grafite se comportará depois de semanas e meses na câmara real.

Que problemas de processo o barco de grafite errado pode criar?

O barco de grafite errado para o PECVD pode criar problemas que parecem não ter relação à primeira vista. As equipes podem observar menor rendimento, variação na espessura do filme, contaminação inexplicável ou intervalos de manutenção mais curtos sem vincular imediatamente esses resultados ao transportador.

• Deposição irregular de filmeporque o espaçamento do wafer ou a geometria do barco não são consistentes o suficiente sob condições operacionais
• Geração de partículascausado pela fraca qualidade do material, má usinagem ou quebra da superfície ao longo do tempo
• Desequilíbrio térmicoque afeta a taxa de deposição e torna o ajuste do processo mais difícil
• Vida útil curtaquando a grafite base ou o revestimento não conseguem lidar com o ambiente químico real
• Intervenção de câmara mais frequentedevido a contaminação ou desgaste prematuro dos componentes
• Instabilidade da receitaque força as equipes de engenharia a compensar a fraqueza do hardware por meio de ajustes no processo

O que torna estes problemas frustrantes é que muitas vezes aparecem gradualmente. As primeiras execuções podem parecer aceitáveis. Então a linha começa a flutuar. Alguns operadores notam uma tendência. Os engenheiros começam a reforçar os padrões de inspeção. Com o tempo, o processo se torna mais difícil de gerenciar. É por isso que os compradores devem pensar em termos de durabilidade sob uso repetido, e não apenas na aparência inicial ou nos números de laboratório.

Quais opções de materiais e revestimentos merecem mais atenção?

Quando os compradores comparam um barco de grafite para PECVD, três coisas merecem mais atenção do que normalmente recebem: pureza do grafite, consistência estrutural e estratégia de proteção de superfície.

Primeiro, pureza.A grafite de alta pureza ajuda a reduzir o risco de contaminação indesejada. Isso é importante porque os processos PECVD são sensíveis e pequenas fontes de contaminação podem causar problemas de qualidade a jusante que são muito mais caros do que o próprio transportador.

Em segundo lugar, consistência estrutural.Mesmo uma boa classe de grafite pode ter um desempenho ruim se o controle de usinagem for fraco. O espaçamento das ranhuras, o acabamento das bordas, o nivelamento e a disciplina dimensional geral afetam o posicionamento dos wafers e a estabilidade do barco durante ciclos térmicos repetidos.

Terceiro, seleção de revestimento.Nem todo processo PECVD impõe as mesmas exigências à superfície do barco. A química do gás, o método de limpeza, a exposição ao plasma e o filme alvo são importantes. Algumas aplicações se beneficiam do carbono pirolítico, enquanto outras precisam da dureza extra e da resistência química associadas às soluções de superfície à base de carboneto de silício. A escolha certa depende das condições do processo do usuário, e não de uma preferência única.

É aqui que a compreensão da aplicação se torna crítica. Um bom fornecedor não deve simplesmente pedir um desenho e devolver o preço. A melhor conversa começa com o ambiente da câmara, o filme depositado, o ciclo de limpeza, a vida útil esperada, o tamanho do wafer e os modos de falha específicos que o cliente já viu.

Como os compradores devem avaliar um barco de grafite para PECVD antes de fazer o pedido?

Os compradores mais inteligentes não avaliam este produto apenas pelo preço. Eles avaliam isso pela redução de risco. Antes de fazer o pedido, peça ao fornecedor para discutir não apenas as dimensões, mas também a lógica operacional.

1. Comece com o processo.Explique o tipo de filme, tipo de substrato, layout da câmara, gases de limpeza e perfil de temperatura.
2. Esclareça o ponto problemático.Você está tentando melhorar a vida útil, reduzir a contaminação, estabilizar a uniformidade ou substituir uma peça importada?
3. Pergunte sobre o emparelhamento de materiais.O mesmo projeto de barco pode se comportar de maneira diferente dependendo do grau de grafite e da abordagem de revestimento.
4. Revise as tolerâncias que são importantes no uso.Nem todas as dimensões são igualmente importantes. Concentre-se nas dimensões que afetam o carregamento do wafer e a estabilidade do processo.
5. Discuta os mecanismos de desgaste esperados.Um fornecedor útil deve ser capaz de falar sobre risco de oxidação, erosão plasmática, caminhos de corrosão e fadiga térmica.
6. Solicite suporte prático.A validação de amostras, o refinamento do projeto e a discussão da aplicação costumam ser mais valiosos do que uma cotação inicial baixa.

WuYi TianYao Material Avançado Tech.Co., Ltd.está bem posicionado para este tipo de conversa porque os compradores industriais sérios raramente querem uma resposta genérica. Eles querem um componente que corresponda à realidade da câmara e do processo. Em aplicações de semicondutores e revestimentos avançados, essa combinação prática é o que separa uma peça tolerável de uma peça confiável.

Se um fornecedor comercializa apenas resistências gerais, mas não consegue falar concretamente sobre vida útil, controle de contaminação e compatibilidade de revestimento, isso geralmente é um sinal de alerta. Os compradores merecem mais do que palavras refinadas. Eles precisam de evidências de compreensão do processo.

O que torna mais fácil trabalhar com um fornecedor do que com outro?

A diferença muitas vezes se resume à forma como o fornecedor lida com a comunicação técnica. Os melhores fornecedores são mais fáceis de trabalhar porque reduzem a incerteza. Eles fazem as perguntas certas com antecedência, recomendam opções realistas e ajudam o cliente a evitar incompatibilidades dispendiosas.

Um fornecedor confiável de barcos de grafite para produtos PECVD deve ser capaz de fazer o seguinte:

• Entenda a conexão entre o design da transportadora e a saída do processo
• Recomendar opções de materiais e revestimentos com base nas condições reais de operação
• Controle a qualidade da usinagem em vez de depender de dimensões nominais amplas
• Fornece consistência de um lote de peças para o próximo
• Apoie o refinamento do produto quando o cliente precisar de personalização
• Comunique-se de uma forma que ajude as equipes de compras e engenharia a permanecerem alinhadas

Isto é importante porque a maioria das decisões de compra nesta área envolve pressão técnica e comercial. A engenharia quer confiabilidade. As compras desejam uma estrutura de custos racional. A gestão quer menos interrupções. O fornecedor certo ajuda os três grupos a caminhar na mesma direção.

Como um barco de grafite melhor pode reduzir o custo operacional total?

Um barco de grafite de maior qualidade para PECVD pode nem sempre ser a opção mais barata no primeiro dia, mas muitas vezes torna-se o melhor valor ao longo de todo o ciclo operacional. Isso ocorre porque o custo total inclui muito mais do que compras.

Melhores operadoras podem reduzir custos ocultos de diversas maneiras:

• Menos defeitos ligados à contaminação ou instabilidade
• Intervalos de manutenção mais longos antes que a substituição seja necessária
• Menos tempo de engenharia gasto na compensação de desvios de hardware
• Menor tempo de inatividade relacionado à limpeza ou solução de problemas
• Melhor repetibilidade que protege o planejamento da produção

Em muitas fábricas, as poupanças reais advêm da tranquilidade do processo. Quando os operadores confiam na transportadora, quando os engenheiros não precisam perseguir variações inexplicáveis ​​e quando a compra não é forçada a ciclos de substituição frequentes, toda a linha se torna mais fácil de gerenciar. Essa calma operacional é valiosa. Ele protege a produção, a eficiência do trabalho e a confiança do cliente ao mesmo tempo.

Portanto, a melhor pergunta não é “Qual barco de grafite é mais barato?” É “Qual barco de grafite ajuda minha linha a funcionar de forma mais estável por mais tempo, com menos surpresas evitáveis?” Essa é a pergunta à qual os compradores experientes sempre voltam.
