Personalização de acessórios especiais de grafite GTMS/CTMS: solução de usinagem profunda de microfuros

Acessórios especiais de grafite GTMS rompem a usinagem de mícrons: solução personalizada para 1.500 microfuros dispostos com precisão em 0,01 ㎡

Durante o processo de sinterização de alta temperatura GTMS/CTMS em embalagens microeletrônicas, acessórios especiais de grafite devem combinar ajuste em nível de mícron com alta resistência térmica e estabilidade. Para enfrentar os desafios de lascamento de arestas, desgaste ultrarrápido de ferramentas e tolerância cumulativa em microfuros de área pequena e ultra-alta densidade, a VeTek passou 10 meses rompendo o gargalo da usinagem profunda contínua para quase 10.000 microfuros por meio de adaptação de material, reconstrução de cinemática de corte e inspeção multidimensional de circuito fechado, realizando uma entrega única altamente confiável.

1. Resumo dos principais dados e comparação de desempenho

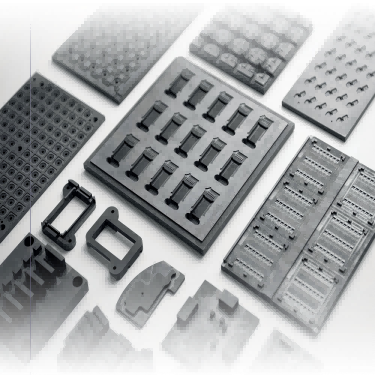

Figura 1 - Placa de fixação especial de grafite GTMS/CTMS e componentes estruturais de usinagem de microfuros

No processo de embalagem hermética GTMS, a consistência dos furos e a resistência à deformação térmica das placas de fixação de grafite determinam diretamente a hermeticidade da embalagem e o rendimento do produto acabado. Os principais indicadores de processo e desempenho antes e depois do avanço técnico da equipe VeTek são comparados da seguinte forma:

2. Histórico do cliente e cenários de aplicação de embalagens herméticas GTMS/CTMS

O cliente nesta cooperação é uma empresa de P&D e fabricação especializada em sensores de alta confiabilidade e componentes de embalagens microeletrônicas. Suas principais linhas de produção aplicam amplamente processos de sinterização GTMS/CTMS (vidro/cerâmica com metal). Em fornos de vedação de alta temperatura, acessórios especiais de grafite servem como moldes transportadores de alta precisão, responsáveis ​​por posicionar e segurar com precisão centenas a milhares de pinos de metal fino (como a liga Kovar) e pré-formas de vidro. Como uma única placa de fixação de grafite neste projeto mede menos de 0,01 metros quadrados, mas deve acomodar com precisão cerca de 1.500 microfuros, o conjunto completo de fixação integra cerca de 10.000 microfuros com paredes extremamente finas entre os furos. Durante a sinterização em alta temperatura de 800°C a 1000°C, qualquer pequeno diâmetro de furo fora da tolerância, desvio de posição ou desprendimento de pó de grafite levará diretamente à inclinação do pino de metal, rachaduras no isolamento do vidro ou até mesmo perda completa de hermeticidade.

3. Gargalos e mecanismos de falha na usinagem de microfuros de grafite especial

Antes de trazer a força-tarefa técnica da VeTek, o cliente encontrou graves gargalos técnicos durante a produção experimental e o processamento de pequenos lotes: Primeiro, lascamento e rasgo nas bordas dos microfuros: o grafite é um material poroso e quebradiço; durante a perfuração contínua de microfuros de alta densidade, a tensão de cisalhamento no momento em que a microbroca entra e sai facilmente induz lascamento da borda frágil na boca do furo. Em segundo lugar, o desvio de tolerância causado pelo microdesgaste da ferramenta: ao processar milhares de microfuros continuamente, o desgaste em brocas finas se intensifica, fazendo com que os diâmetros dos furos em furos profundos exibam um gradiente cônico, onde um desvio de apenas alguns mícrons leva à falha e ao sucateamento de todo o conjunto de acessórios contendo quase 10.000 furos. Terceiro, incompatibilidade de expansão térmica e contaminação por poeira: o CTE de alta temperatura dos materiais de grafite comuns não corresponde ao dos pinos de metal, e a poeira fina se desprende facilmente, contaminando a interface de sinterização do vidro.

4. Como obter usinagem de microfuros em nível de mícron para acessórios especiais de grafite GTMS?

 Para resolver as dificuldades da usinagem profunda de 10.000 microfuros, a equipe de P&D da VeTek reconstruiu o modelo de cinemática de corte e implementou engenharia de processo sistemático:

· Algoritmo do caminho da ferramenta e reconstrução do avanço de mergulho:Velocidade de avanço otimizada e velocidade de rotação segmentada por meio de experimentos ortogonais, adotando uma estratégia de mergulho pulsado de microalimentação para reduzir efetivamente a força de cisalhamento de impacto de usinagem em mais de 45%, eliminando completamente defeitos de lascamento na boca do furo.

· Microbrocas anti-lascamento e otimização do campo de fluxo de remoção de cavacos:Microbrocas personalizadas com revestimento de diamante de grão ultrafino combinadas com um sistema de remoção de cavacos de microresfriamento por pressão negativa pulsada aumentaram a vida útil da resistência ao desgaste da ferramenta em mais de 3 vezes, garantindo que o desvio do diâmetro do furo em 1.500 microfuros por placa única permaneça abaixo de ±0,002 mm.

5. Práticas de fabricação e inspeção para placas de fixação especiais de grafite combinadas com CTE de alta condutividade térmica

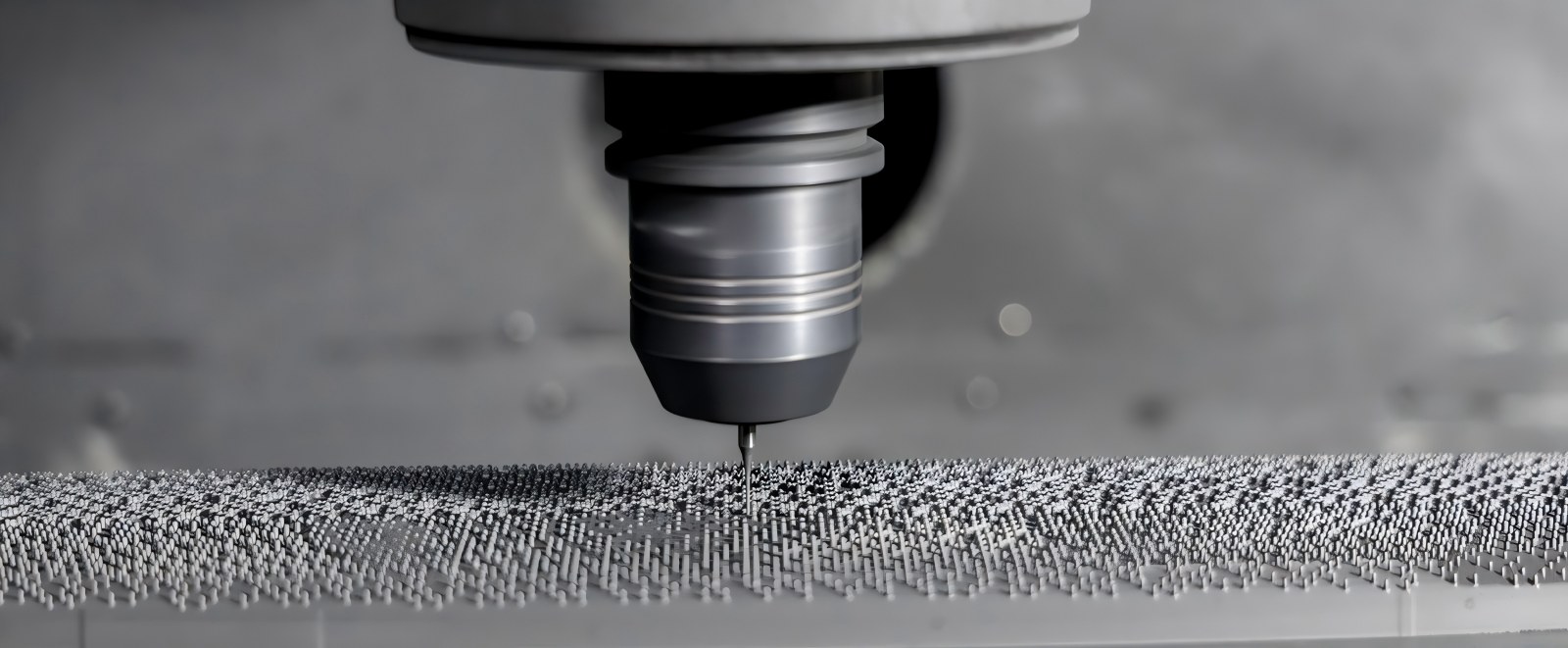

Figura 2 - Detalhes reais de placa de fixação especial de grafite com zero de lascamento superficial e matriz de microfuros de alta precisão

· Solução de adaptação de materiais:Grafite especial isostática de alta pureza estritamente selecionada, apresentando uma microestrutura densa e excelente estabilidade térmica em altas temperaturas. Seu coeficiente de expansão térmica (CTE) é altamente compatível com o da liga Kovar, suprimindo significativamente o estresse térmico da sinterização em alta temperatura e o desprendimento de micropoeira.

· Inspeção Colaborativa e Limpeza Profunda:A linha de controle de qualidade introduziu um sistema complementar de 'Instrumento de medição de imagem óptica + Máquina de medição por coordenadas totalmente automatizada (CMM)'. A imagem óptica varre rapidamente o espaçamento da matriz de 10.000 furos, enquanto o CMM verifica a perpendicularidade dos furos profundos e as localizações espaciais dos sulcos; finalmente complementado por limpeza ultrassônica gradiente de vários estágios para remover completamente as impurezas residuais de grafite nas profundezas dos furos microcegos, alcançando a limpeza de grau semicondutor.

6. Perguntas frequentes (FAQ)

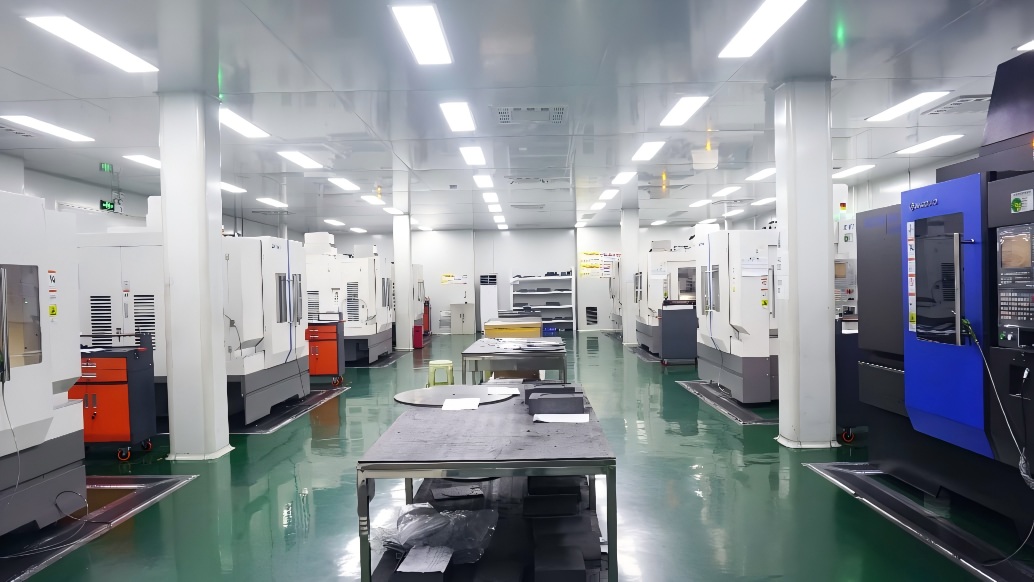

Figura 3 - Centro de usinagem CNC de alta precisão VeTek

P: Quais são o diâmetro mínimo do furo e as tolerâncias finais para usinagem de microfuros em acessórios especiais de grafite de alta densidade?
UM:A VeTek possui capacidades de microusinagem para diâmetros de furo abaixo de 0,2 mm. As tolerâncias de diâmetro do furo podem ser controladas de forma estável em ±0,003 mm, e a redondeza real, bem como as tolerâncias posicionais para 1.500 furos em uma única placa atingem ±0,005 mm, satisfazendo totalmente os requisitos de embalagem de pinos de alta densidade GTMS.

P: Por que os acessórios de sinterização hermética GTMS devem corresponder precisamente ao CTE da liga Kovar?
UM:Durante o ciclo de sinterização de 800°C a 1000°C, se o CTE do acessório e dos pinos metálicos forem inconsistentes, a tensão de cisalhamento gerada pela contração de resfriamento causará deslocamento do pino, rachaduras no corpo de vidro ou falha na vedação. A correspondência precisa do CTE garante expansão e contração sincronizadas, melhorando o rendimento hermético.

P: Como o processo de limpeza ultrassônica garante que nenhuma poeira residual de grafite permaneça dentro dos microfuros profundos?
UM:Empregamos um sistema de geração ultrassônica de gradiente multifrequência combinado com água deionizada e meios de limpeza especializados. Utilizando efeitos de cavitação de alta frequência, partículas finas de grafite profundamente dentro de microfuros e furos cegos são completamente removidas, seguidas por sopro de nitrogênio de alta pureza e secagem a vácuo para obter uma remessa limpa em nível de semicondutor.

7. Resumo e serviços de suporte de engenharia

No campo de embalagens herméticas de semicondutores e microeletrônica, a precisão da usinagem em nível de mícron e a estabilidade termodinâmica dos transportadores determinam diretamente o rendimento da embalagem e a utilização do equipamento. Contando com o acúmulo contínuo de materiais de alta pureza, usinagem de precisão e fabricação de componentes semicondutores críticos, a VeTek superou com sucesso a barreira de fabricação em nível industrial de 1.500 microfuros densamente dispostos em um diâmetro de 0,01.㎡ placa, realizando entrega de produção em massa altamente confiável de acessórios especiais de grafite com nível de 10.000 furos.

Como uma empresa de manufatura focada nodesenvolvimento de SiC CVD, revestimentos TaC, SiC sólido e materiais e componentes semicondutores críticos, a VeTek fornece continuamente soluções de materiais de alto desempenho para fabricação de semicondutores, crescimento de cristais e campos de processo de alta temperatura.  Ao mesmo tempo, atendendo aos requisitos de aplicação em embalagens herméticas, sinterização em alta temperatura e posicionamento de precisão, a VeTek fornece serviços de engenharia, incluindoseleção de material de grafite de alta pureza, usinagem de precisão e suporte de fabricação personalizado.

Se você estiver procurando componentes de grafite de alta precisão adequados para processos de vedação hermética GTMS/CTMS, ou precisar de correspondência de materiais, otimização estrutural e validação de amostra, não hesite em entrar em contato com a equipe de engenharia da VeTek. Forneceremos suporte técnico completo, desde a seleção do material até a fabricação de precisão.

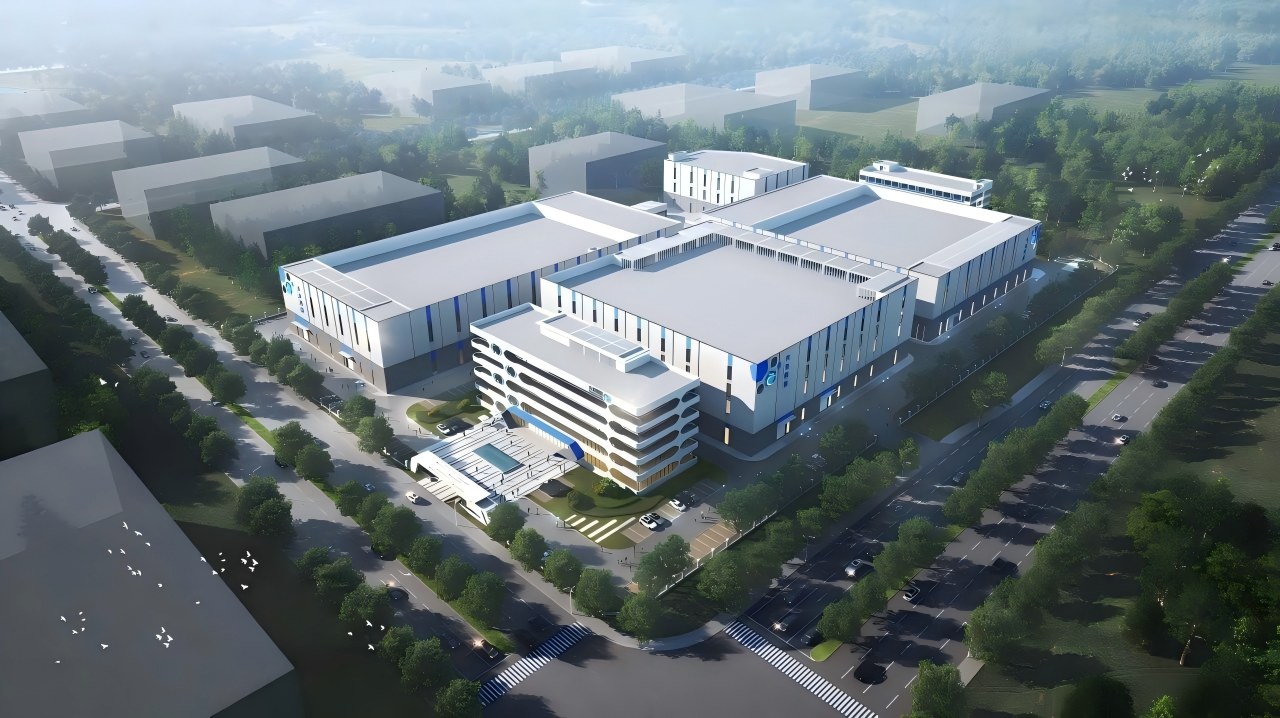

Figura 4 - Vista panorâmica da base de pesquisa e desenvolvimento de materiais especiais e fabricação de precisão da VeTek
