Por que o grafite é revestido com carboneto de silício para epitaxia semicondutora?

Na epitaxia semicondutora, o grafite raramente é selecionado simplesmente porque pode suportar altas temperaturas. Seu valor real reside na combinação de usinabilidade, resposta térmica, comportamento elétrico e a capacidade de formar componentes complexos de reatores, como susceptores de barril, susceptores de panqueca, suportes de wafer único e transportadores MOCVD. No entanto, a mesma superfície de grafite que proporciona estas vantagens nem sempre é adequada para exposição direta e repetida ao ambiente de epitaxia. É por isso que muitos componentes críticos de grafite são protegidos com um densorevestimento químico de carboneto de silício depositado por vapor, criando o que é comumente descrito comoGrafite revestida com SiC.

O conceito de engenharia é simples, mas importante: o corpo de grafite fornece a plataforma estrutural e térmica, enquanto a camada CVD SiC se torna a superfície voltada para o processo. O componente resultante deve, portanto, ser considerado como um sistema de material integrado e não como grafite com uma camada protetora opcional.

Por que o grafite continua importante em reatores epitaxiais

Um susceptor de epitaxia realiza consideravelmente mais trabalho do que simplesmente segurar um wafer. Estabelece a posição mecânica do wafer, participa da transferência de calor e, dependendo do projeto do reator, interage com a rotação, aquecimento por indução e fluxo de gás. Pequenas mudanças na profundidade do bolsão, planicidade, perfil da superfície ou comportamento térmico podem alterar o ambiente local do wafer e, em última análise, influenciar a uniformidade epitaxial.

Este requisito explica o uso contínuo de grafite de grão fino e isostática. A grafite pode ser usinada com precisão em geometrias que seriam consideravelmente mais difíceis ou caras de fabricar a partir de muitos materiais cerâmicos densos. Ele também fornece características térmicas e elétricas compatíveis com vários conceitos de reatores de parede quente e aquecidos por indução.

Para silício comercial eEpitaxia de SiC, a SGL Carbon identifica a grafite isostática de alta resistência como material de base para susceptores revestidos e observa que a qualidade do material do susceptor tem uma influência direta na qualidade da camada epitaxial. Tolerâncias dimensionais rigorosas, revestimento homogêneo e pureza são, portanto, tratados como requisitos conectados e não como especificações independentes.

A dificuldade é que um material adequado para construir o corpo térmico não é necessariamente a superfície ideal para contato com a atmosfera do processo. Esta distinção é a razão fundamental para a aplicação do carboneto de silício.

Por que o grafite puro não é uma superfície ideal para processos

A componente de grafite nuopera em um ambiente contendo altas temperaturas, gases precursores reativos e aquecimento e resfriamento repetidos. Sob estas condições, a superfície pode gradualmente tornar-se parte da química do reator.

Na epitaxia de carboneto de silício esta questão é particularmente clara. O trabalho publicado sobre SiC CVD à base de cloreto descreve susceptores de grafite revestidos com SiC especificamente para evitar que impurezas e hidrocarbonetos adicionais sejam liberados da grafite quente durante o crescimento. O mesmo trabalho relata que a degradação do revestimento de SiC em pontos quentes pode afetar a reprodutibilidade corrida a corrida, ilustrando que a condição da superfície do susceptor pode tornar-se parte do próprio processo.

O risco é, portanto, mais amplo do que a simples oxidação. A exposição direta pode levar a ataque químico, rugosidade progressiva da superfície, liberação de partículas, exposição de vestígios de impurezas ou reações indesejadas entre o grafite e o gás do processo. Os ciclos de limpeza podem introduzir outro mecanismo de estresse porque o mesmo componente deve sobreviver repetidamente tanto à química de deposição quanto à química de limpeza da câmara.

Para a produção de semicondutores, isso cria um ciclo de feedback indesejável. A degradação da superfície altera a condição do susceptor; um susceptor variável pode modificar o limite químico e térmico local ao redor do wafer; e uma mudança de limite pode reduzir a repetibilidade do processo.

O objetivo do revestimento de grafite não é, portanto, apenas tornar a peça “mais resistente à corrosão”. É manter ofronteira voltada para o processo mais estável ao longo do tempo.

CVD SiC como interface funcional entre o grafite e o processo

Um revestimento CVD SiC cria uma superfície densa de carboneto de silício sobre o corpo de grafite usinado. Os revestimentos comerciais de SiC são comumente depositados por deposição química de vapor em temperaturas acima de aproximadamente 1.200°C. A SGL Carbon relata temperaturas típicas de deposição de 1.200 a 1.300°C e enfatiza especificamente que o comportamento de expansão térmica do substrato de grafite deve ser compatível com o revestimento para minimizar o estresse térmico.

Uma vez depositada, a camada de SiC atua como uma interface funcional entre o grafite e a atmosfera do reator. A sua resistência química reduz o ataque direto ao carbono subjacente. Sua densidade limita a exposição direta do grafite ao ambiente do processo. Sua alta pureza proporciona uma superfície mais controlada próxima ao wafer e sua integridade mecânica ajuda a reduzir a geração de partículas relacionadas à erosão.

Estas vantagens dependem do revestimento permanecer intacto. Um revestimento com baixa uniformidade de espessura, furos locais, tensão residual ou fraca adesão pode eventualmente rachar ou delaminar. Quando isso acontece, o grafite fica exposto novamente e a função protetora é perdida localmente.

Por esta razão, a espessura do revestimento por si só não é uma métrica de qualidade significativa. Os parâmetros de engenharia mais úteis são a combinação depureza, densidade, rugosidade superficial, uniformidade de espessura, microestrutura, compatibilidade de substrato e integridade de interface.

A Mersen segue a mesma abordagem de sistema de materiais em suas orientações sobre equipamentos semicondutores. Ele descreve grafite ultrapuro revestido com SiC para epitaxia e MOCVD e destaca especificamente a compatibilidade CTE entre grafite e carboneto de silício como condição para a integridade do revestimento a longo prazo.

Em termos práticos, o componente ideal não é aquele com camada mais espessa de SiC. É aquele em que o grau de grafite, a arquitetura do revestimento, as tolerâncias de usinagem e as condições operacionais são suficientemente adequadas para permanecerem estáveis ​​através de repetidos ciclos de processo.

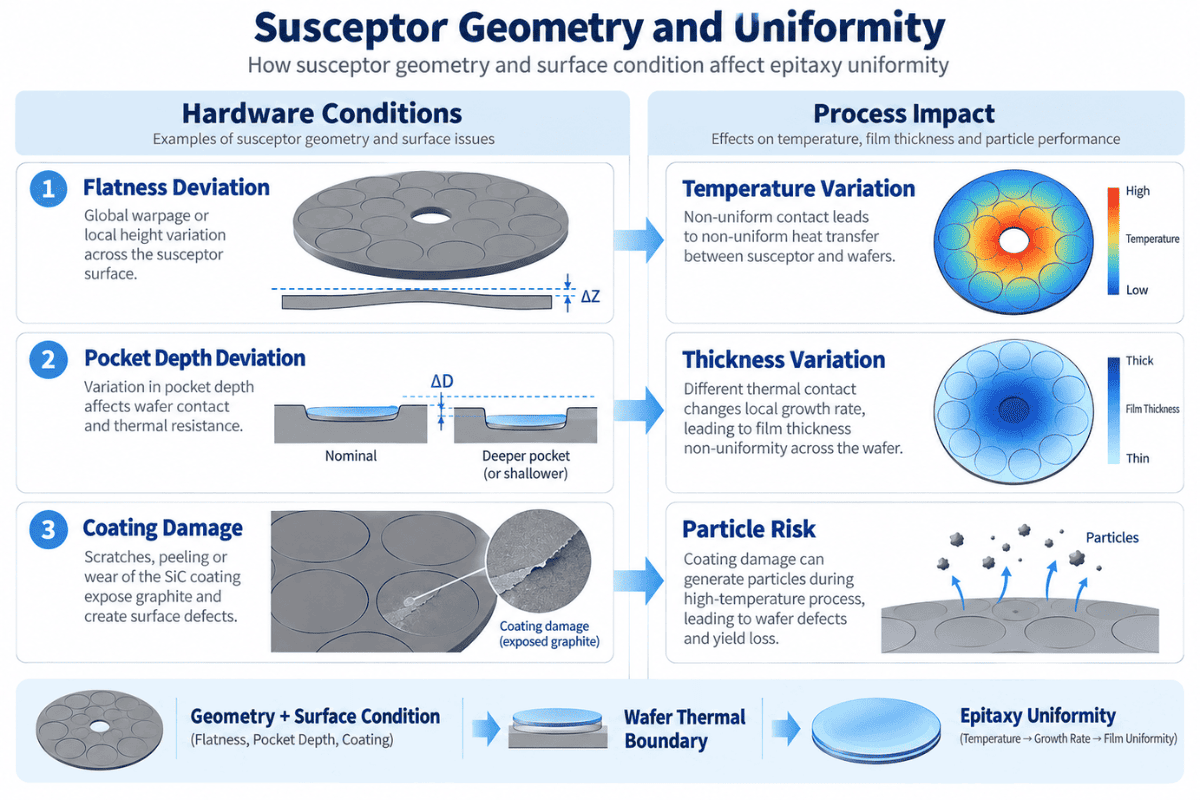

Como a geometria e o nivelamento do susceptor afetam a uniformidade da temperatura do wafer?

O valor de um susceptor revestido de SiC torna-se mais claro quando o componente é visto como parte do campo térmico e não apenas como um consumível.

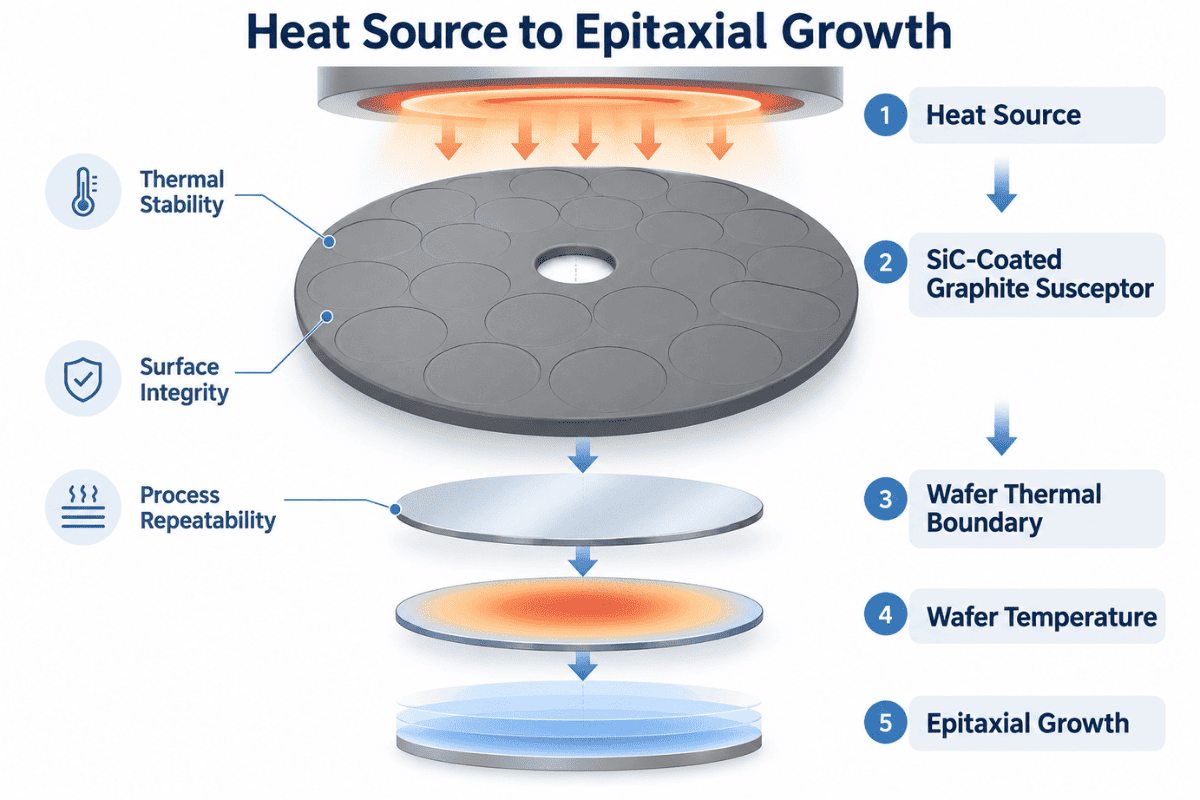

O caminho da energia em um sistema epitaxia simplificado pode ser representado como:

Fonte de calor → Susceptor de grafite revestido com SiC → Limite térmico do wafer → Temperatura do wafer → Crescimento epitaxial

Cada interface é importante. Se o susceptor ficar distorcido, se as bolsas mudarem de dimensão, se os depósitos se acumularem de forma desigual ou se o revestimento falhar localmente, as condições experimentadas pela bolacha podem mudar mesmo quando a receita nominal do reactor permanece inalterada.

É por isso que a usinagem de precisão e a qualidade do revestimento estão intimamente ligadas. SGL Carbon enfatiza o perfil do bolsão, planicidade, acabamento superficial, pureza e revestimento homogêneo de SiC para susceptores de epitaxia de silício e também vincula as propriedades do susceptor à qualidade da camada epitaxial.

Uma relação semelhante existe no MOCVD. Os transportadores de wafer giram os substratos através de um campo térmico e precursor controlado, e o comportamento térmico do transportador contribui para a distribuição da temperatura do wafer. A SGL Carbon observa que grafite de alta pureza, revestimentos homogêneos de SiC e tolerâncias dimensionais rígidas são usados ​​para controlar o desempenho da portadora em aplicações MOCVD relacionadas a LED e GaN.

Seria, portanto, impreciso afirmar que o revestimento de SiC por si só “melhora o rendimento epitaxial”. A conclusão de engenharia mais defensável é que um componente de grafite revestido com SiC estável e bem projetado ajuda a manter ocondições limite térmicas, químicas e de contaminaçãonecessário para epitaxia repetível.

Essa distinção é importante tanto para a precisão técnica quanto para a qualificação do fornecedor.

Por que os requisitos diferem entre silício e epitaxia de SiC

O conceito de material subjacente é semelhante para o silício e a epitaxia de SiC, mas a severidade do ambiente operacional é diferente.

Na epitaxia de silício, os susceptores revestidos de alta pureza devem manter a precisão dimensional, a uniformidade térmica e uma superfície de processo limpa. Os fornecedores comerciais dão grande ênfase à planicidade, geometria do bolsão, tolerância de usinagem e homogeneidade do revestimento porque o susceptor faz parte do sistema de aquecimento do wafer.

A epitaxia de SiC normalmente coloca maior estresse térmico e químico na zona quente. O crescimento de SiC à base de cloreto, por exemplo, pode operar a temperaturas em torno de 1.570°C em estudos de reatores publicados. Sob tais condições, a degradação do revestimento em pontos quentes localizados torna-se particularmente relevante porque as alterações na superfície do susceptor podem afectar a reprodutibilidade ao longo de múltiplas execuções.

A questão apropriada não é, portanto, se o revestimento de SiC é “melhor” para um processo do que para outro. A questão correta é se a arquitetura do revestimento é compatível com a realidadetemperatura, química dos gases, ciclo térmico, método de limpeza e geometria dos componentes.

A mesma lógica se aplica ao avaliar revestimentos alternativos como o TaC ou ao considerar componentes sólidos de SiC. A seleção de materiais deve seguir o ambiente do processo e não uma hierarquia genérica de materiais.

Especificação de grafite revestido com SiC como componente de engenharia

Uma especificação tecnicamente significativa começa com o reator e não com o revestimento.

O fornecedor deve compreender o processo de epitaxia, a configuração do reator, o tamanho do wafer, a geometria dos componentes, a temperatura operacional, os gases do processo e a química de limpeza antes de definir os requisitos de grafite e revestimento. O desenho do componente deve então estabelecer a geometria do bolsão, planicidade, dimensões críticas e acabamento superficial. Somente após a compreensão desses requisitos é que a espessura, uniformidade, rugosidade e critérios de inspeção do revestimento devem ser finalizados.

Esta abordagem altera a RFQ de uma solicitação de mercadoria—

“Cita umaSusceptor de grafite revestido com SiC.”

—para uma especificação de engenharia construída em torno do processo real.

Para componentes epitaxiais, o objetivo não é simplesmente maximizar a vida útil do revestimento. O objetivo é manter um componente que suportetemperatura estável do wafer, contaminação controlada, baixo risco de partículas, consistência dimensional e condições de crescimento repetíveisdurante todo o período de serviço pretendido.

Perguntas frequentes

1. Por que o grafite é revestido com carboneto de silício na epitaxia?

O grafite fornece usinabilidade e características térmicas úteis, enquanto o SiC CVD fornece uma superfície de processo quimicamente estável e de alta pureza. A combinação permite que susceptores complexos de grafite operem em ambientes exigentes de semicondutores.

2.Por que não usar grafite puro?

A grafite pura pode interagir com gases reativos, expor impurezas, tornar-se áspera ou gerar partículas ao longo do tempo. Um denso revestimento de SiC separa o grafite da atmosfera do processo.

3.O revestimento SiC elimina a contaminação?

Não. Ele reduz o risco de contaminação relacionado ao grafite quando o revestimento permanece intacto, mas a contaminação também pode ter origem em gases, superfícies de câmaras, depósitos, manuseio e outros componentes do reator.

4.O revestimento SiC afeta o desempenho térmico?

Sim. O revestimento, o substrato de grafite, a geometria do componente e a condição da superfície influenciam juntos o limite térmico entre o susceptor e o wafer. O revestimento deve, portanto, ser avaliado como parte do componente completo.

5.Quais informações devem ser incluídas em uma RFQ?

Uma RFQ útil deve incluir o modelo do reator, tipo de processo, tamanho do wafer, desenho do componente, temperatura operacional, gases de processo e limpeza, requisitos de grafite, especificação de revestimento, tolerâncias críticas, acabamento superficial, critérios de inspeção e quantidade necessária.

Referências

1. Carbono SGL. Susceptores e componentes de grafite para epitaxia de silício e SiC.

2. Carbono SGL. Revestimento SIGRAFINE® SiC.

3. Mersen. Equipamento de processo de semicondutores — grafite ultrapuro revestido com carboneto de silício. Pedersen, H. et al. Crescimento de epitaxia de SiC usando CVD à base de cloreto. Jornal de Crescimento de Cristal.
