Substrato vs. Epitaxia: papéis principais na fabricação de semicondutores

Introdução: Os dois pilares dos chips modernos

Para realmente entender como um chip avançado atinge computação de alta velocidade e saída de alta potência, devemos nos aprofundar nos dois pilares fundamentais de sua estrutura física – o substrato semicondutor e o processo de crescimento epitaxial.

Simplificando, o substrato fornece a “base” para suporte mecânico e dissipação de calor, enquanto a camada epitaxial é a “camada funcional ativa” meticulosamente construída sobre essa “base”. Embora os dois termos difiram apenas por um caráter, eles apresentam diferenças fundamentais na estrutura do material, nos processos de fabricação e nas funções funcionais. Este artigo descreverá sistematicamente suas diferenças técnicas, parâmetros-chave e impacto decisivo no desempenho do dispositivo final.

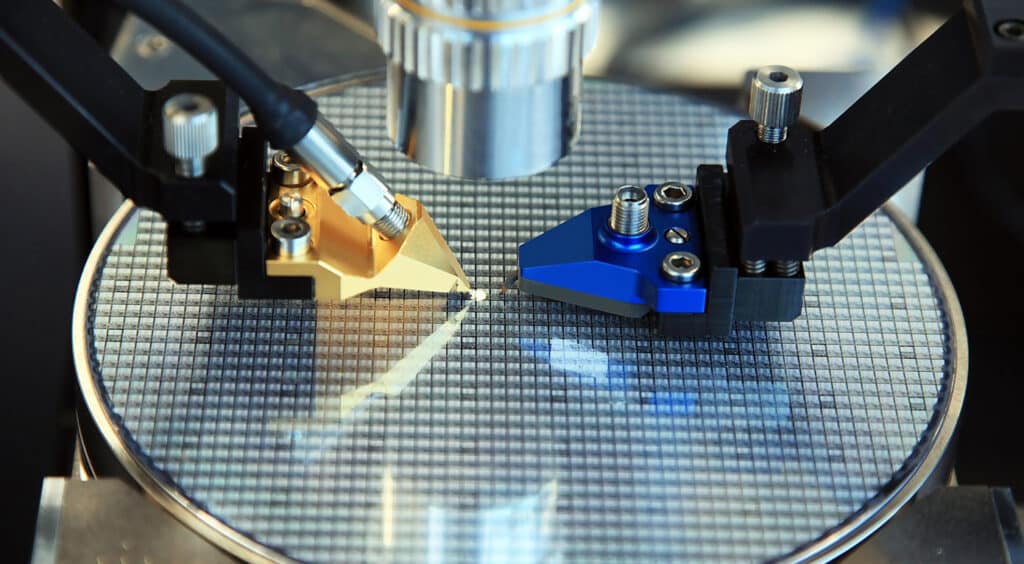

I. O que é um substrato semicondutor?

[Principal conclusão desta seção]: Um substrato semicondutor serve como “esqueleto” e “dissipador de calor” do dispositivo. O silício monocristalino (Si) de alta pureza domina o mercado consumidor, enquanto o carboneto de silício (SiC), com sua alta condutividade térmica de 4,9 W/cm·K, tornou-se uma escolha indispensável para veículos elétricos e aplicações de alta tensão.

Os substratos semicondutores formam a base estrutural e térmica de quase todos os dispositivos semicondutores. Do ponto de vista mecânico, servem como plataforma física de suporte a micro e nanoestruturas; mais importante ainda, eles fornecem um modelo de rede cristalina contínua que determina a orientação do cristal e a integridade estrutural das camadas subsequentemente depositadas.

Dependendo dos requisitos da aplicação, os materiais do substrato podem ser monocristalinos, policristalinos ou mesmo amorfos; no entanto, os dispositivos eletrônicos de alto desempenho dependem quase inteiramente de lingotes de cristal único de alta pureza para minimizar os limites de grãos e os defeitos que dificultam a mobilidade do transportador.

1.1 Tipos de substratos convencionais e suas propriedades de materiais

A escolha de substratos de grande porte impacta diretamente o desempenho do dispositivo, o rendimento de fabricação e a estrutura de custos. A indústria utiliza principalmente três tipos principais de substratos:

• Substratos de Silício: O silício monocristalino (Si) cultivado através dos métodos Czochralski (CZ) ou Float Zone (FZ) continua sendo o mainstream absoluto na indústria global de semicondutores até hoje. Suas vantagens residem na excepcional relação custo-benefício, alta resistência mecânica e escalabilidade de até 300 mm (12 polegadas). É amplamente utilizado em processadores de consumo, dispositivos de memória e células solares padrão.
• Substratos Wide-Bandgap (Carbeto de Silício e Safira): Quando os requisitos de potência e frequência excedem os limites físicos do silício, os materiais de banda larga tornam-se a escolha inevitável.
• Carboneto de silício (SiC): Com excelente condutividade térmica (aproximadamente 3,7 a 4,9 W/cm·K[1]) e alta intensidade de campo elétrico de ruptura, é a escolha ideal para inversores de veículos elétricos (EV) e redes de energia de alta tensão.
• Safira (Al₂O₃): Com excelente transparência óptica e propriedades de isolamento dielétrico, é amplamente utilizado em LEDs azuis/ultravioleta e aplicações especializadas de RF SOI.
• Substrato de Quartzo: Graças à sua inércia química extremamente alta, coeficiente de expansão térmica extremamente baixo e alta pureza óptica, é usado principalmente em componentes ópticos de alta qualidade, máscaras em branco e equipamentos de sensores especializados.

1.2 As duas funções principais dos substratos: suporte e dissipação de calor

Durante a operação real do dispositivo, os substratos em massa executam duas funções principais insubstituíveis:

Suporte Mecânico: Fornece rigidez estrutural durante ciclos térmicos severos, processos químicos de alto vácuo, manuseio de wafer e embalagem final, evitando efetivamente o empenamento e a fratura do wafer.

Condução de Calor (Dissipação de Calor): Os chips modernos geram fluxos de calor localizados massivos; substratos de silício em massa atuam como dissipadores de calor diretos, dissipando o calor para fora para evitar o superaquecimento da região de junção e a fuga térmica.

II. O que é crescimento epitaxial de semicondutores? (Camada ativa orientada para desempenho)

[Principal conclusão desta seção]: A camada epitaxial é a “alma do desempenho de um chip”. CVD/MOCVD lidam com produção industrial em larga escala, enquanto MBE (Molecular Beam Epitaxy) permite interfaces ultra-íngremes com precisão de nível atômico. Sem a tecnologia epitaxial, a resistência ultrabaixa do radar de ondas milimétricas 5G e dos MOSFETs de alta tensão seria impossível.

Embora o substrato forneça uma base estável, os monocristais cultivados em massa contêm inevitavelmente microdefeitos, impurezas naturais e características elétricas fixas. Para fabricar dispositivos de altíssima velocidade e alta eficiência, os fabricantes adotaram a epitaxia – a deposição controlada de camadas de cristal finas e ultralimpas em um substrato alvo.

Durante o processo epitaxial, átomos de vapor ou feixes moleculares são depositados na superfície aquecida do substrato e ficam perfeitamente alinhados com a rede cristalina subjacente. A pastilha epitaxial resultante exibe pureza cristalina extremamente alta, com uma densidade de defeitos várias ordens de grandeza inferior à do substrato a granel.

2.1 Principais tecnologias e equipamentos de deposição epitaxial

O crescimento epitaxial moderno é alcançado principalmente através dos seguintes métodos avançados:

• Deposição Química de Vapor (CVD / MOCVD): Precursores gasosos se decompõem na superfície de um wafer aquecido para formar uma camada uniforme de cristal único. Entre estes, a Deposição de Vapor Químico Metal-Orgânico (MOCVD) é o padrão da indústria para o crescimento epitaxial de compostos III-V e semicondutores de banda larga.

• Epitaxia por Feixe Molecular (MBE): Conduzido em um ambiente de ultra-alto vácuo (UHV), esse processo atinge a precisão da camada de átomo único, direcionando um feixe térmico preciso para o substrato, resultando em gradientes de interface extremamente acentuados. É adequado para estruturas ultrafinas, como poços quânticos.

A deposição epitaxial de alta qualidade depende não apenas do controle preciso do processo, mas também do gerenciamento da vida útil dos principais componentes dentro da câmara de reação (como substratos de grafite revestidos com SiC), o que afeta diretamente a estabilidade e o rendimento do processo.

2.2 Aplicações Avançadas Habilitadas pela Tecnologia Epitaxial

O Epitaxy permite arquiteturas de dispositivos que não podem ser alcançadas apenas com materiais a granel:

• Transistor bipolar de heterojunção silício-germânio (SiGe HBT): O crescimento de uma camada epitaxial SiGe ultrafina na região base cria uma mudança de bandgap, melhorando significativamente a velocidade de resposta de alta frequência.
• Tecnologia de silício tenso: A deposição de uma fina camada de silício em uma rede SiGe induz tensão de tração ou compressão, aumentando assim a mobilidade do portador (tanto a mobilidade de elétrons em n-FETs quanto a mobilidade de buracos em p-FETs são aprimoradas).
• Crescimento Epitaxial Seletivo (SEG): Nas arquiteturas modernas FinFET e Gate-All-Around (GAA), o crescimento epitaxial seletivo de Si/SiGe nas regiões de fonte/dreno reduz a resistência de contato e aumenta a corrente de saturação.

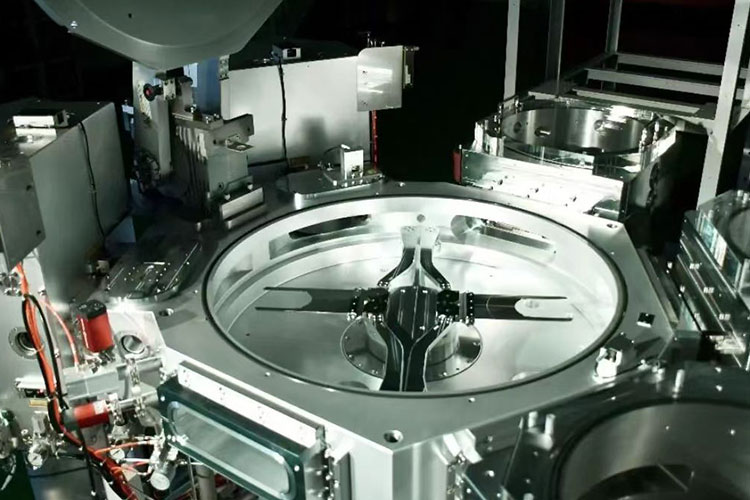

Para a definição do processo de epitaxia semicondutora, consulte:O que é processo de epitaxia semicondutora?

III. Substrato vs. Wafer Epitaxial: Visão Geral das Principais Diferenças

[Principal conclusão desta seção]: A maneira mais direta de distinguir entre os dois é examinar seus “papéis funcionais” – o substrato é responsável por resistir a choques físicos e térmicos, enquanto a camada epitaxial é responsável por resistir a correntes e campos elétricos. Ao desacoplar a região ativa da região propensa a defeitos, os wafers epitaxiais atingem níveis de corrente de fuga mais de uma ordem de grandeza inferiores aos dispositivos fabricados diretamente em um substrato.

Para uma comparação visual, a tabela abaixo resume as diferenças fundamentais entre substratos a granel e wafers epitaxiais em termos dos principais parâmetros de fabricação:

4. Avanço Técnico: Como o Epitaxy melhora fundamentalmente o desempenho do dispositivo?

[Principal conclusão desta seção]: Microdefeitos naturais e pontos de tensão térmica em substratos a granel são os “assassinos ocultos” que causam alta corrente de fuga e baixa tensão de ruptura nos dispositivos. A essência da tecnologia epitaxial reside em desacoplar o “substrato mecânico defeituoso” da “camada funcional ativa livre de defeitos”, isolando assim o transporte de transportadores dentro da camada epitaxial pura. Esse design de desacoplamento resulta diretamente em frequências operacionais mais altas, menor consumo de energia e vida útil mais longa do dispositivo – um salto qualitativo que nunca poderá ser alcançado usando apenas substratos em massa.

A introdução da tecnologia epitaxial não é apenas “adicionar uma camada de filme”, mas sim um salto qualitativo na confiabilidade do dispositivo e no desempenho elétrico.

Mesmo com a mais alta pureza química, os substratos a granel padrão contêm inevitavelmente microporosidade, precipitados de oxigênio e pontos de tensão térmica que sobraram do processo de extração do cristal. A fabricação de dispositivos diretamente em substratos a granel geralmente resulta em alta corrente de fuga e baixa tolerância à tensão de ruptura.

Em contraste, os wafers epitaxiais isolam o transporte de transportadores dentro de uma camada epitaxial pura e livre de defeitos. Ao desacoplar a região funcional ativa do substrato mecânico propenso a defeitos, os fabricantes conseguem:

• Frequências operacionais mais altas (capacitância parasita reduzida);
• Menor consumo de energia (vazamento reduzido);
• Maior vida útil do dispositivo e estabilidade excepcional sob estresse eletrotérmico extremo.

Por exemplo, no campo dos semicondutores de potência, a qualidade da camada epitaxial homogênea do SiC determina diretamente a classificação da tensão de ruptura e a resistência dos dispositivos MOSFET - algo que os substratos de SiC em massa não conseguem alcançar por si próprios.

V. Questões Técnicas de Maior Preocupação para Engenheiros (FAQ)

(As perguntas a seguir são derivadas de desafios técnicos comuns encontrados por engenheiros de processos de linhas de produção de semicondutores durante processos reais de crescimento epitaxial)

Q1: Se o material particulado aumentar repentinamente durante o crescimento epitaxial, além dos vazamentos na câmara, que outras áreas facilmente ignoradas devem ser investigadas?

R: Esta é uma das situações inesperadas mais desafiadoras que os engenheiros enfrentam durante a execução rotineira de wafers. Depois de confirmar que a câmara está hermética, recomendamos priorizar a investigação de três “cantos ocultos”:

1. Condição da superfície do susceptor de grafite: Microfissuras ou áreas descascadas no revestimento de SiC podem liberar partículas em altas temperaturas. Se o susceptor tiver sido usado por mais de 1.000 execuções, recomendamos substituí-lo imediatamente para teste – muitos problemas com partículas desaparecem após a substituição do susceptor por um que tenha um revestimento intacto.

2. Transientes de pressão durante a troca da linha de gás: Em sistemas MOCVD, as flutuações de pressão no momento da troca do gás da fonte podem fazer com que subprodutos se desprendam das paredes internas da tubulação. Recomendamos inspecionar a curva de resposta do controlador automático de pressão (APC) para confirmar se está ocorrendo excesso de pressão.

3. Contaminantes na parte traseira do substrato: Se houver poeira fina ou resíduo orgânico na parte traseira do substrato antes de entrar na câmara, ele pode “migrar” para a camada epitaxial frontal em altas temperaturas – este é o problema mais comumente esquecido.

A solução de problemas de partículas é essencialmente um processo de “eliminação”: comece com os consumíveis substituídos com mais frequência e rastreie o problema passo a passo até as partes mais profundas da câmara.

Q2: Na epitaxia de SiC, quão estreita é a janela do processo para o crescimento do fluxo gradual? Quais são as tolerâncias para desvios de temperatura e pressão?

R: Esta questão aborda o cerne do processo de epitaxia do SiC - o crescimento do fluxo escalonado requer que três condições sejam atendidas simultaneamente dentro de uma janela extremamente estreita: mobilidade superficial suficiente, uma barreira de nucleação apropriada na borda do degrau e supressão do crescimento tridimensional da ilha.

Com base em dados práticos de linhas de produção em massa:

• Janela de temperatura: Tipicamente entre 1550°C e 1650°C, com uma janela efetiva de aproximadamente ±15°C. Se a temperatura for muito baixa, a rugosidade da superfície (RMS) deteriora-se acentuadamente; se a temperatura for muito alta, aparecem inclusões polimórficas 3C-SiC.
• Janela de pressão: Normalmente controlado entre 50 e 200 mbar, com uma janela efetiva de aproximadamente ±20 mbar. Pressão excessiva → comprimento de migração superficial reduzido e coalescência escalonada; pressão insuficiente → diminuição da supersaturação de vapor e um declínio significativo na taxa de crescimento.

Em aplicações práticas de engenharia, a maioria dos engenheiros de processo prefere primeiro fixar a temperatura e depois ajustar a pressão para encontrar a janela – porque a câmara responde mais rapidamente às mudanças de pressão, tornando-a adequada para varreduras rápidas DOE (Projeto de Experimentos).

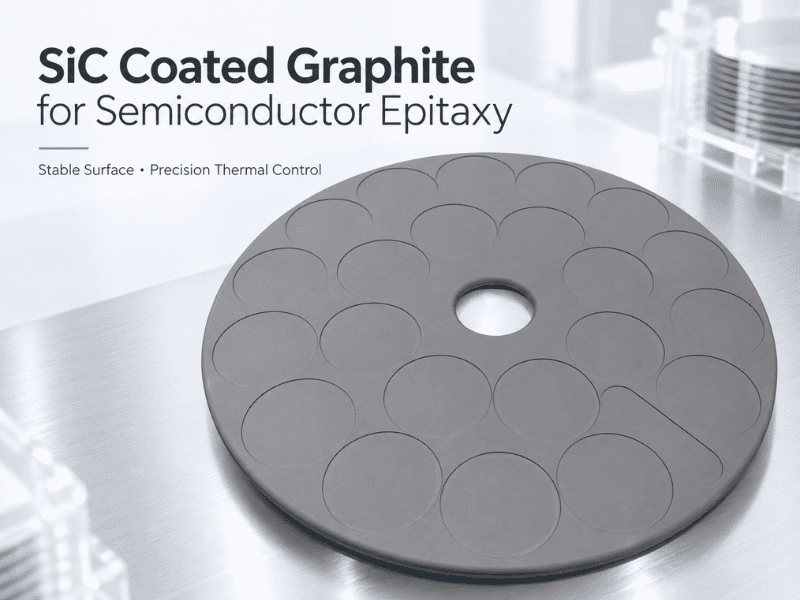

Q3: Como é determinado o ciclo de substituição do susceptor de grafite no equipamento MOCVD? É baseado no número de execuções ou na inspeção visual?

R: Esta questão está diretamente relacionada ao equilíbrio entre o rendimento do processo e os custos de produção e é um foco principal tanto para os engenheiros da linha de produção quanto para os tomadores de decisão de compras.

A prática padrão da indústria é uma abordagem dupla que combina “vida útil do lote” e “inspeção visual”:

• Vida útil do lote: Os fornecedores fornecem uma vida útil recomendada (por exemplo, os susceptores revestidos com SiC da VETEK são recomendados para lotes Aixtron), derivada de testes de envelhecimento acelerado com base na fadiga do ciclo térmico do revestimento. Mesmo que a aparência seja normal, recomenda-se substituir o susceptor conforme programado antes de atingir esta contagem de lote para mitigar o risco de falha repentina.

• Inspeção Visual: Após cada lote de processamento, inspecione visualmente a superfície do revestimento de SiC ou examine-a ao microscópio. Se algum dos seguintes “sinais de alerta” aparecer, a substituição deverá ser realizada imediatamente – não espere até o final da vida útil recomendada:

①Descascamento ou rachaduras visíveis do revestimento;

② Manchas descoloridas com diâmetro >1 mm na superfície (indicando danos no revestimento e oxidação do substrato de grafite);

③ Variações localizadas recorrentes de espessura na camada epitaxial, desde que descartados fatores de distribuição do fluxo aéreo.

Uma prática de engenharia amplamente validada é definir o ciclo de substituição em 80% da vida útil recomendada pelo fornecedor e, ao mesmo tempo, estabelecer um banco de dados de vida útil do substrato fotografando e arquivando a aparência de cada lote – essa abordagem evita tanto o descarte prematuro (que causa desperdício) quanto o jogo até o último forno, o que poderia resultar no descarte de todo o lote.

Q4: Quando o arco ou a urdidura do wafer epitaxial excede as especificações, isso se deve principalmente ao substrato ou ao processo epitaxial?

R: Esta é a questão de “atribuição de responsabilidade” mais debatida entre os engenheiros durante as reuniões de análise de rendimento. A resposta é: ambos contribuem, mas o peso relativo varia dependendo do sistema material:

Uma sequência pragmática de solução de problemas para problemas de empenamento: Primeiro, verifique os dados de empenamento recebidos do substrato (relatório Cpk do fornecedor) → Em seguida, verifique a uniformidade de temperatura do forno epitaxial (calibração do termopar) → Por fim, ajuste a receita do processo.

VI. Resumo e recomendações de seleção

Em resumo, o substrato serve como “esqueleto e dissipador de calor”, enquanto a camada epitaxial atua como “cérebro e músculos”. Ambos são indispensáveis:

Se você está focado em chips lógicos padrão sensíveis ao custo ou em dispositivos discretos simples, substratos de silício de grande porte e alta qualidade são suficientes para atender às suas necessidades.

Se sua aplicação envolve comunicações de alta frequência, conversão de energia de alta tensão ou fotodetecção de alta sensibilidade, então os wafers produzidos usando processos epitaxiais de precisão são sua melhor escolha.

Na atual indústria de fabricação de semicondutores, que busca continuamente soluções “mais rápidas, menores e mais eficientes”, a tecnologia epitaxial tornou-se uma ferramenta central para romper os limites físicos da Lei de Moore.
