Epitaxia de silício, EPI, epitaxia, epitaxial refere -se ao crescimento de uma camada de cristal com a mesma direção cristalina e diferente espessura do cristal em um único substrato de silício cristalino. A tecnologia de crescimento epitaxial é necessária para a fabricação de componentes discretos de semicondutores e circuitos integrados, porque as impurezas contidas nos semicondutores incluem o tipo n e o tipo P. Através de uma combinação de tipos diferentes, os dispositivos semicondutores exibem uma variedade de funções.
O método de crescimento da epitaxia de silício pode ser dividido em epitaxia da fase gasosa, epitaxia da fase líquida (LPE), epitaxia de fase sólida, método de crescimento de deposição de vapor químico é amplamente utilizado no mundo para atender à integridade da rede.
O equipamento epitaxial típico de silício é representado pelo LPE da Italian Company, que possui panóticos de panqueca, tipo de barril, por pnótico, semicondutor hy pnotic, transportador de wafer e assim por diante. O diagrama esquemático da câmara de reação epitaxial em forma de barril é a seguinte. O vetek semicondutor pode fornecer o peletor epitaxial em forma de barril. A qualidade do PELECTOR revestido com SiC é muito maduro. Qualidade equivalente a SGL; Ao mesmo tempo, o vetek semicondutor também pode fornecer o bico de quartzo da cavidade da reação epitaxial de silício, o defletor de quartzo, a jarra de sino e outros produtos completos.

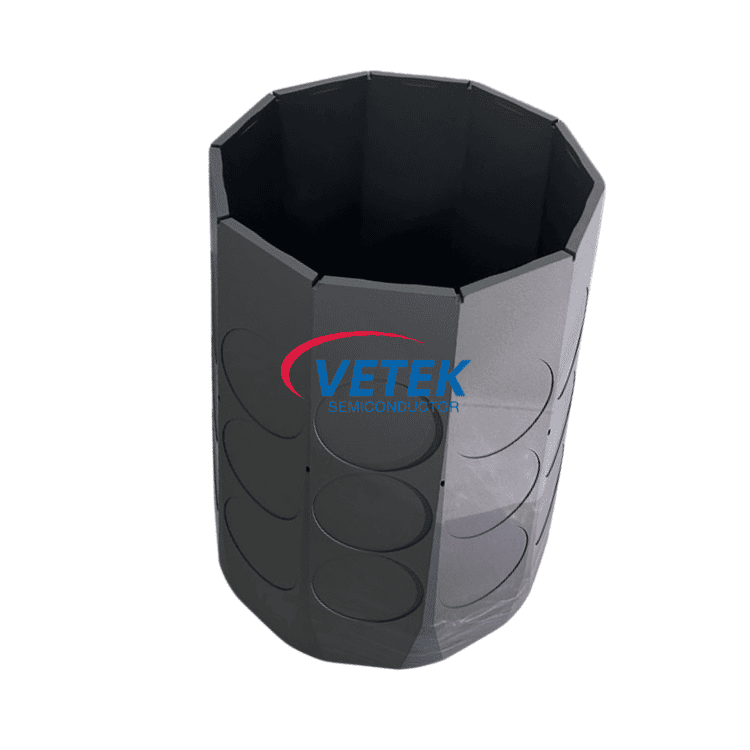

Susceptador de barril de grafite revestido com SIC para EPI
Susceptador de barril revestido com sic
Susceptador de barril revestido com CVD SIC
LPE se o conjunto de apoiadores do EPI
Bandeja epitaxial de silício monocristalino de revestimento SiC
Suporte revestido com SIC para LPE PE2061S
Suporte rotativo de grafite
Veteksemicon silicon epitaxy solutions are your strategic procurement choice for advanced semiconductor wafer processing, particularly in CMOS, power devices, and MEMS applications. As a key process in wafer engineering, silicon epitaxy (Si Epi) involves the precise deposition of a crystalline silicon layer on top of a polished silicon wafer, offering superior control of doping profiles, defect density, and layer thickness.

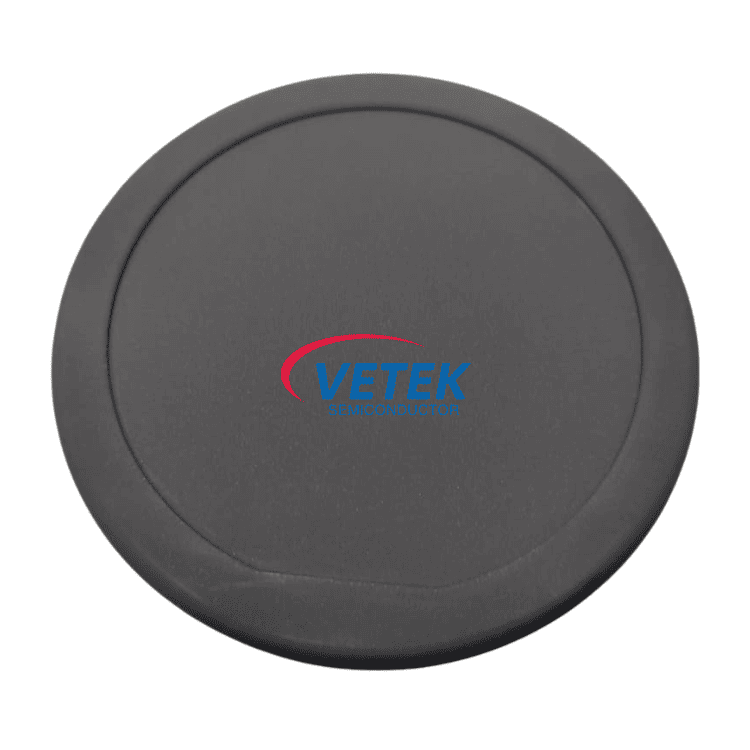

Veteksemicon provides epitaxy-ready susceptor parts and reactor components used in Epi CVD systems, supporting both atmospheric and reduced pressure processes. Our product lineup includes silicon epitaxy susceptors, carrier rings, and coated wafer holders, optimized for compatibility with tools from Applied Materials, ASM, and Tokyo Electron (TEL).
Silicon epitaxy plays a critical role in producing ultra-thin junctions, strained silicon layers, and high-voltage isolation structures. Our materials and parts are engineered for high-purity, uniform thermal distribution, and anti-contamination performance during n-type and p-type epitaxial growth.
Closely associated terms include epitaxial wafer, in-situ doping, epitaxy-ready SiC coatings, and epi reactor parts, which support the entire upstream and downstream process of silicon-based IC fabrication.
Discover more about Veteksemicon’s silicon epitaxy support solutions by visiting our product detail page or contacting us for technical consultation and part customization.
