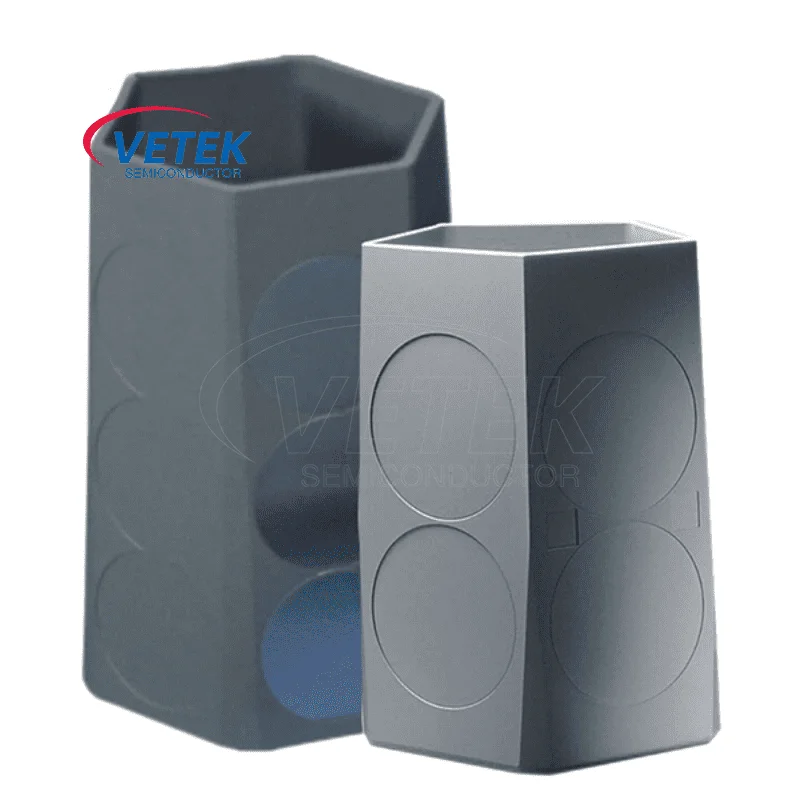

Susceptador de barril revestido com CVD SIC

VETEK SEMICONDUCOR CVD SIC SIC SUSCECTOR SUSCETOR é adaptado para processos epitaxiais na fabricação de semicondutores e é a escolha ideal para melhorar a qualidade e o rendimento do produto. Essa base susceptora de grafite de revestimento SiC adota uma estrutura de grafite sólida e é revestida com precisão com uma camada SiC pelo processo CVD, o que faz com que ele tenha excelente condutividade térmica, resistência à corrosão e alta resistência à temperatura e pode lidar efetivamente com o ambiente severo durante o crescimento epitaxial.

Material e estrutura do produto

O SiCcept de barril de CVD SiC é um componente de suporte em forma de barcaça formado por carboneto de silício de revestimento (sic) na superfície de uma matriz de grafite, usada principalmente para transportar substratos (como Si, SiC, Gan Wafers) em equipamentos CVD/MOCVD e fornecer um campo térmico uniforme em alta temperatura.

A estrutura do barril é frequentemente usada para o processamento simultâneo de várias bolachas para melhorar a eficiência do crescimento da camada epitaxial, otimizando a distribuição do fluxo de ar e a uniformidade do campo térmico. O projeto deve levar em consideração o controle do caminho do fluxo de gás e do gradiente de temperatura.

Funções principais e parâmetros técnicos

Estabilidade térmica: é necessário manter a estabilidade estrutural em um ambiente de alta temperatura de 1200 ° C para evitar deformação ou rachadura de tensão térmica.

Inércia química: o revestimento SiC precisa resistir à erosão de gases corrosivos (como H₂, HCl) e resíduos orgânicos metálicos.

Uniformidade térmica: O desvio de distribuição de temperatura deve ser controlado dentro de ± 1% para garantir a espessura da camada epitaxial e a uniformidade do doping.

Requisitos técnicos de revestimento

Densidade: cobre completamente a matriz de grafite para evitar a penetração de gás que leva à corrosão da matriz.

Resistência à união: precisam passar no teste de ciclo de alta temperatura para evitar o descascamento do revestimento.

Materiais e processos de fabricação

Seleção de material de revestimento

3C-SIC (β-SIC): Como seu coeficiente de expansão térmica está próximo da grafite (4,5 × 10⁻⁶/℃), tornou-se o material de revestimento convencional, com alta condutividade térmica e resistência ao choque térmico.

Alternativa: o revestimento TAC pode reduzir a contaminação dos sedimentos, mas o processo é complexo e caro.

Método de preparação de revestimento

Deposição de vapor químico (DCV): Uma técnica convencional que deposita o SIC em superfícies de grafite por reação de gás. O revestimento é denso e se liga fortemente, mas leva muito tempo e requer tratamento de gases tóxicos (como o SIH₄).

Método de incorporação: o processo é simples, mas a uniformidade do revestimento é baixa e o tratamento subsequente é necessário para melhorar a densidade.

Status de mercado e progresso de localização

Monopólio internacional

Xycard holandês, SGL da Alemanha, o Toyo Carbon do Japão e outras empresas ocupam mais de 90% da participação global, liderando o mercado de ponta.

Avanço tecnológico doméstico

O SemixLab está de acordo com os padrões internacionais em tecnologia de revestimento e desenvolveu novas tecnologias para impedir efetivamente o revestimento.

No material de grafite, temos uma profunda cooperação com a SGL, Toyo e assim por diante.

Caso de aplicação típico

Crescimento epitaxial de Gan

Leve o substrato de safira em equipamentos MOCVD para deposição de filmes de GaN de dispositivos LED e RF (como HEMTs) para suportar as atmosferas NH₃ e TMGA 12.

Dispositivo de energia sic

Apoia o substrato condutor do SiC, a camada de crescimento epitaxial de SiC para fabricar dispositivos de alta tensão, como MOSFETs e SBD, requer vida útil base de mais de 500 ciclos 17.

Dados SEM de estrutura de cristal de filme de revestimento CVD SiC:

Propriedades físicas básicas do revestimento CVD SiC:

É semicondutor CVD SIC SUSCTECTOR SUSCETORS SOPS:
