Características da epitaxia de silício

Epitaxia de silícioé um processo básico crucial na fabricação moderna de semicondutores. Refere-se ao processo de crescimento de uma ou mais camadas de filmes finos de silício monocristalino com estrutura cristalina, espessura, concentração de dopagem e tipo específicos em um substrato de silício monocristalino precisamente polido. Este filme crescido é chamado de camada epitaxial (camada epitaxial ou camada Epi), e uma pastilha de silício com uma camada epitaxial é chamada de pastilha de silício epitaxial. Sua principal característica é que a camada epitaxial de silício recém-crescida é uma continuação da estrutura reticular do substrato na cristalografia, mantendo a mesma orientação cristalina do substrato, formando uma estrutura cristalina única perfeita. Isto permite que a camada epitaxial tenha propriedades elétricas projetadas com precisão que são diferentes daquelas do substrato, fornecendo assim uma base para a fabricação de dispositivos semicondutores de alto desempenho.

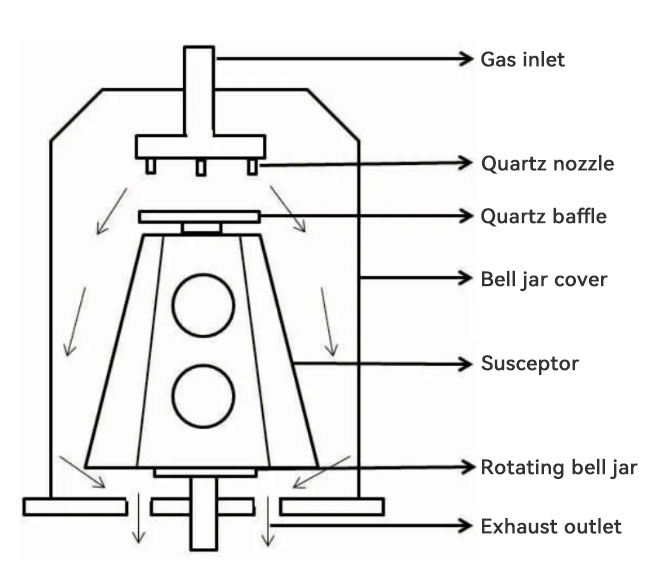

Susceptor Epitaxial Vertical para Epitaxia de Silício

Ⅰ. O que é Epitaxia de Silício?

1) Definição: A epitaxia de silício é uma tecnologia que deposita átomos de silício em um substrato de silício monocristalino por métodos químicos ou físicos e os organiza de acordo com a estrutura da rede do substrato para desenvolver um novo filme fino de silício monocristalino.

2） Correspondência de rede: A principal característica é a ordem do crescimento epitaxial. Os átomos de silício depositados não são empilhados aleatoriamente, mas são dispostos de acordo com a orientação cristalina do substrato sob a orientação do "modelo" fornecido pelos átomos na superfície do substrato, alcançando uma replicação precisa em nível atômico. Isso garante que a camada epitaxial seja um cristal único de alta qualidade, em vez de policristalino ou amorfo.

3） Controlabilidade: O processo de epitaxia de silício permite o controle preciso da espessura da camada de crescimento (de nanômetros a micrômetros), do tipo de dopagem (tipo N ou tipo P) e da concentração de dopagem. Isso permite que regiões com propriedades elétricas diferentes sejam formadas no mesmo wafer de silício, o que é a chave para a fabricação de circuitos integrados complexos.

4） Características da interface: Uma interface é formada entre a camada epitaxial e o substrato. Idealmente, esta interface é atomicamente plana e livre de contaminação. Porém, a qualidade da interface é crítica para o desempenho da camada epitaxial, e quaisquer defeitos ou contaminação podem afetar o desempenho final do dispositivo.

Ⅱ. Princípios da epitaxia de silício

O crescimento epitaxial do silício depende principalmente do fornecimento da energia e do ambiente certos para os átomos de silício migrarem na superfície do substrato e encontrarem a posição da rede de energia mais baixa para combinação. A tecnologia mais comumente usada atualmente é a Deposição Química de Vapor (CVD).

Deposição Química de Vapor (CVD): Este é o método principal para obter epitaxia de silício. Seus princípios básicos são:

● Transporte precursor: Gás contendo elemento de silício (precursor), como silano (SiH4), diclorossilano (SiH2Cl2) ou triclorossilano (SiHCl3), e gás dopante (como fosfina PH3 para dopagem do tipo N e diborano B2H6 para dopagem do tipo P) são misturados em proporções precisas e passados ​​​​para uma câmara de reação de alta temperatura.

● Reação de superfície: Em altas temperaturas (geralmente entre 900°C e 1200°C), esses gases sofrem decomposição química ou reação na superfície do substrato de silício aquecido. Por exemplo, SiH4→Si(sólido)+2H2(gás).

● Migração de superfície e nucleação: Os átomos de silício produzidos pela decomposição são adsorvidos à superfície do substrato e migram na superfície, eventualmente encontrando o local correto da rede para se combinarem e começarem a formar um novo únicocamada cristalina. A qualidade do silício de crescimento epitaxial depende em grande parte do controle desta etapa.

● Crescimento em camadas: A camada atômica recém-depositada repete continuamente a estrutura reticular do substrato, cresce camada por camada e forma uma camada epitaxial de silício com uma espessura específica.

Parâmetros principais do processo: A qualidade do processo de epitaxia de silício é estritamente controlada e os parâmetros principais incluem:

● Temperatura: afeta a taxa de reação, a mobilidade da superfície e a formação de defeitos.

● Pressão: afeta o transporte de gás e o caminho de reação.

● Fluxo e proporção de gás: determina a taxa de crescimento e a concentração de doping.

● Limpeza da superfície do substrato: Qualquer contaminante pode ser a origem de defeitos.

● Outras tecnologias: Embora o CVD seja o mainstream, tecnologias como a Epitaxia de Feixe Molecular (MBE) também podem ser usadas para epitaxia de silício, especialmente em P&D ou aplicações especiais que exigem controle de precisão extremamente alta.O MBE evapora diretamente as fontes de silício em um ambiente de ultra-alto vácuo, e feixes atômicos ou moleculares são projetados diretamente no substrato para crescimento.

Ⅲ. Aplicações específicas da tecnologia de epitaxia de silício na fabricação de semicondutores

A tecnologia de epitaxia de silício expandiu bastante a gama de aplicações de materiais de silício e é uma parte indispensável da fabricação de muitos dispositivos semicondutores avançados.

● Tecnologia CMOS: Em chips lógicos de alto desempenho (como CPUs e GPUs), uma camada de silício epitaxial de baixa dopagem (P- ou N-) geralmente é cultivada em um substrato fortemente dopado (P+ ou N+). Esta estrutura de wafer de silício epitaxial pode efetivamente suprimir o efeito de travamento (latch-up), melhorar a confiabilidade do dispositivo e manter a baixa resistência do substrato, o que conduz à condução de corrente e dissipação de calor.

● Transistores bipolares (BJT) e BiCMOS: Nestes dispositivos, a epitaxia de silício é usada para construir estruturas com precisão, como a região de base ou coletor, e o ganho, a velocidade e outras características do transistor são otimizados controlando a concentração de dopagem e a espessura da camada epitaxial.

● Sensor de imagem (CIS): Em algumas aplicações de sensores de imagem, os wafers de silício epitaxiais podem melhorar o isolamento elétrico dos pixels, reduzir a diafonia e otimizar a eficiência da conversão fotoelétrica. A camada epitaxial proporciona uma área ativa mais limpa e menos defeituosa.

● Nós de processo avançados: À medida que o tamanho do dispositivo continua a diminuir, os requisitos para as propriedades dos materiais ficam cada vez maiores. A tecnologia de epitaxia de silício, incluindo crescimento epitaxial seletivo (SEG), é usada para cultivar camadas epitaxiais tensas de silício ou silício germânio (SiGe) em áreas específicas para melhorar a mobilidade da portadora e, assim, aumentar a velocidade dos transistores.

Susceptor Epitaxial Horizontal para Epitaxia de Silício

Ⅳ.Problemas e desafios da tecnologia de epitaxia de silício

Embora a tecnologia de epitaxia de silício esteja madura e amplamente utilizada, ainda existem alguns desafios e problemas no crescimento epitaxial do processo de silício:

● Controle de defeitos: Vários defeitos cristalinos, como falhas de empilhamento, luxações, linhas de deslizamento, etc., podem ser gerados durante o crescimento epitaxial. Esses defeitos podem afetar seriamente o desempenho elétrico, a confiabilidade e o rendimento do dispositivo. O controle de defeitos requer um ambiente extremamente limpo, parâmetros de processo otimizados e substratos de alta qualidade.

● Uniformidade: Alcançar a uniformidade perfeita da espessura da camada epitaxial e da concentração de dopagem em wafers de silício de grande porte (como 300 mm) é um desafio contínuo. A não uniformidade pode levar a diferenças no desempenho do dispositivo no mesmo wafer.

● Autodopagem: Durante o processo de crescimento epitaxial, dopantes de alta concentração no substrato podem entrar na camada epitaxial em crescimento através de difusão em fase gasosa ou difusão em estado sólido, fazendo com que a concentração de dopagem da camada epitaxial se desvie do valor esperado, especialmente perto da interface entre a camada epitaxial e o substrato. Esta é uma das questões que precisam ser abordadas no processo de epitaxia de silício.

● Morfologia da superfície: A superfície da camada epitaxial deve permanecer altamente plana e qualquer rugosidade ou defeitos superficiais (como neblina) afetarão processos subsequentes, como a litografia.

● Custo: Em comparação com wafers de silício polidos comuns, a produção de wafers de silício epitaxiais adiciona etapas adicionais de processo e investimento em equipamentos, resultando em custos mais elevados.

● Desafios da Epitaxia Seletiva: Em processos avançados, o crescimento epitaxial seletivo (crescimento apenas em áreas específicas) impõe maiores exigências ao controle do processo, como seletividade da taxa de crescimento, controle do crescimento excessivo lateral, etc.

Ⅴ.Conclusão

Como uma tecnologia chave de preparação de materiais semicondutores, a principal característica doepitaxia de silícioé a capacidade de crescer com precisão camadas de silício epitaxial monocristalino de alta qualidade com propriedades elétricas e físicas específicas em substratos de silício monocristalino. Através do controle preciso de parâmetros como temperatura, pressão e fluxo de ar no processo de epitaxia de silício, a espessura da camada e a distribuição de dopagem podem ser personalizadas para atender às necessidades de diversas aplicações de semicondutores, como CMOS, dispositivos de energia e sensores.

Embora o crescimento epitaxial do silício enfrente desafios como controle de defeitos, uniformidade, autodopagem e custo, com o avanço contínuo da tecnologia, a epitaxia do silício ainda é uma das principais forças motrizes para promover a melhoria do desempenho e a inovação funcional de dispositivos semicondutores, e sua posição na fabricação de pastilhas de silício epitaxiais é insubstituível.
