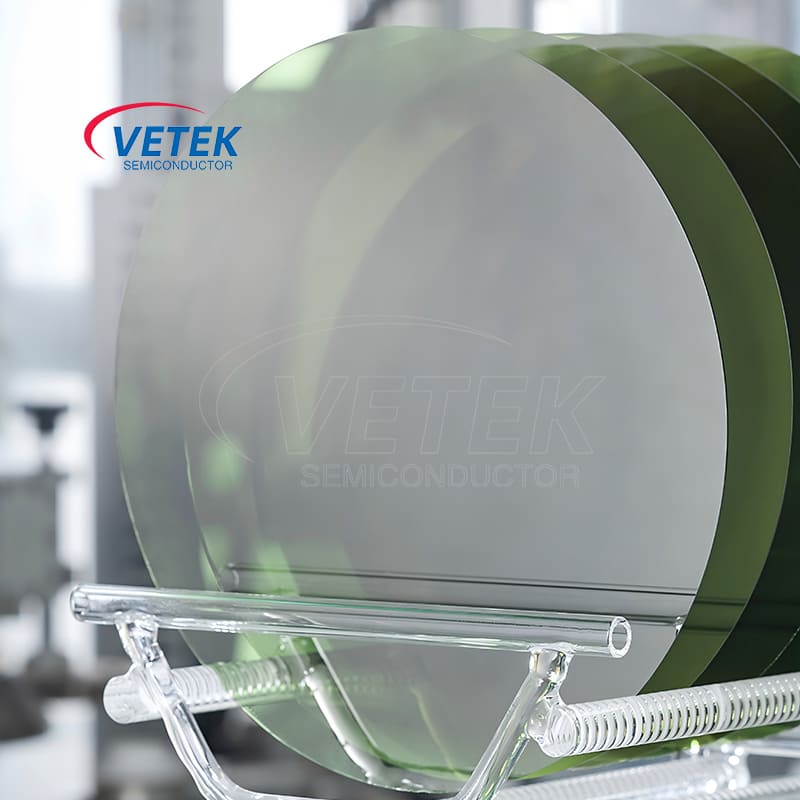

Substrato SiC semi -isolante de 4h

O sic wafer desempenha várias funções -chave no processo de processamento de semicondutores. Combinado com sua alta resistividade, alta condutividade térmica, larga de banda e outras propriedades, é amplamente utilizada em campos de alta frequência, de alta potência e alta temperatura, especialmente em aplicações de microondas e RF. É um produto de componente indispensável no processo de fabricação de semicondutores.

Principal Vantagem

1. Excelentes propriedades elétricas

Campo elétrico de ruptura crítica de alto crítico (cerca de 3 mV/cm): cerca de 10 vezes maior que o silício, pode suportar maior tensão e projeto de camada de deriva mais fino, reduzir significativamente a resistência, adequada para dispositivos de alta tensão.

Propriedades semi-isuladas: alta resistividade (> 10^5 Ω · cm) através de doping de vanádio ou compensação intrínseca de defeitos, adequada para dispositivos de RF de alta frequência e baixa perda (como HEMTs), reduzindo os efeitos da capacitância parasitária.

2. Estabilidade térmica e química

Alta condutividade térmica (4,9W /cm · k): Excelente desempenho de dissipação de calor, suporta o trabalho de alta temperatura (a temperatura teórica de trabalho pode atingir 200 ℃ ou mais), reduza os requisitos de dissipação de calor do sistema.

Ineridade química: inerte para a maioria dos ácidos e álcalis, forte resistência à corrosão, adequada para o ambiente severo.

3. Estrutura do material e qualidade do cristal

4H Estrutura politípica: A estrutura hexagonal fornece uma maior mobilidade de elétrons (por exemplo, mobilidade eletrônica longitudinal de cerca de 1140 cm²/v · s), que é superior a outras estruturas poliitíticas (por exemplo, 6H-SIC) e é adequado para dispositivos de alta frequência.

Crescimento epitaxial de alta qualidade: filmes epitaxiais heterogêneos de baixa densidade de defeitos (como camadas epitaxiais em substratos compostos ALN/SI) podem ser alcançados através da tecnologia de DCV (deposição de vapor químico), melhorando a confiabilidade do dispositivo.

4. Compatibilidade do processo

Compatível com o processo de silício: a camada de isolamento SiO₂ pode ser formada através da oxidação térmica, que é fácil integrar dispositivos de processo baseados em silício, como o MOSFET.

Otimização de contato ôhmico: o uso de metal de várias camadas (como o processo de liga de Ni/Ti/Pt), reduz a resistência ao contato (como a resistência ao contato da estrutura de Ni/Si/Al em baixa que 1,3 × 10^-4 ω · cm), melhore o desempenho do dispositivo.

5. Cenários de aplicação

Eletrônica de potência: usada para fabricar diodos Schottky de alta tensão (SBD), módulos IGBT, etc., suportando frequências de alta comutação e baixa perda.

Dispositivos de RF: Adequado para estações base de comunicação 5G, radar e outros cenários de alta frequência, como dispositivos HEMT de Algan/Gan.

O vetek semicondutor está constantemente buscando maior qualidade de cristal e qualidade de processamento para atender às necessidades do cliente.4 polegadase6 polegadasOs produtos estão disponíveis e8 polegadasOs produtos estão em desenvolvimento.

Especificações de produto básico do substrato siC semi-insuladoras:

Especificações de qualidade cristalina de substrato SiC semi-isulador:

4H Tipo semi -isolante Método de detecção de substrato SiC e terminologia:
