Susceptador de barril de revestimento CVD SiC

O crescimento da epitaxia é o processo de cultivo de um único filme de cristal (camada de cristal única) em um único substrato de cristal (substrato). Este filme de cristal único é chamado de epilayer. Quando a epilayer e o substrato são feitos do mesmo material, é chamado de crescimento homoepitaxial; Quando são feitos de materiais diferentes, é chamado de crescimento heteroepitaxial.

De acordo com a estrutura da câmara de reação epitaxial, existem dois tipos: horizontal e vertical. O susceptador do forno epitaxial vertical gira continuamente durante a operação, por isso possui boa uniformidade e grande volume de produção e se tornou a solução de crescimento epitaxial convencional. O susceptador de barril de revestimento CVD SiC é o componente central do forno epitaxial do tipo de barril. E o vetek semicondutor é o especialista em produção do susceptador de barril de grafite revestido com SiC para EPI.

Em equipamentos de crescimento epitaxial, como MOCVD e HVPE, os susceptores de barril de grafite revestidos com SiC são usados ​​para consertar a bolacha para garantir que ela permaneça estável durante o processo de crescimento. A bolacha é colocada no suscetador do tipo barril. À medida que o processo de produção prossegue, o susceptador gira continuamente para aquecer a bolsa uniformemente, enquanto a superfície da wafer é exposta ao fluxo de gás da reação, alcançando o crescimento epitaxial uniforme.

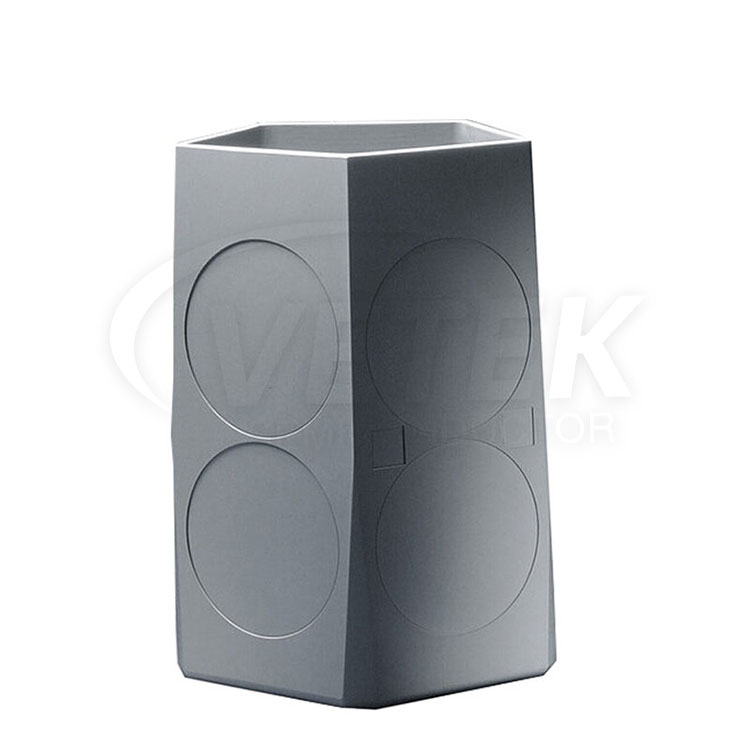

CVD SiC Coating Barrel Tipo Susceptor Schematic

O forno de crescimento epitaxial é um ambiente de alta temperatura cheio de gases corrosivos. Para superar um ambiente tão severo, o vetek semicondutor adicionou uma camada de revestimento SiC ao suscetador de barril de grafite através do método CVD, obtendo assim um susceptador de barril de grafite revestido com SiC

Recursos estruturais:

●  Distribuição uniforme de temperatura: A estrutura em forma de barril pode distribuir o calor de maneira mais uniforme e evitar estresse ou deformação da bolacha devido ao superaquecimento ou resfriamento local.

●  Reduza a perturbação do fluxo de ar: O projeto do suscetador em forma de barril pode otimizar a distribuição do fluxo de ar na câmara de reação, permitindo que o gás flua suavemente sobre a superfície da bolacha, o que ajuda a gerar uma camada epitaxial plana e uniforme.

●  Mecanismo de rotação: O mecanismo de rotação do susceptador em forma de barril melhora a consistência da espessura e as propriedades do material da camada epitaxial.

●  Produção em larga escala: O susceptador em forma de barril pode manter sua estabilidade estrutural enquanto carrega grandes bolachas, como bolachas de 200 mm ou 300 mm, que são adequadas para a produção em massa em larga escala.

VETEK Semicondutor CVD SIC SIC Tipo Susceptador é composto por grafite de alta pureza e revestimento SiC CVD, o que permite que o susceptador funcione por um longo tempo em um ambiente de gás corrosivo e possui boa condutividade térmica e suporte mecânico estável. Certifique -se de que a bolacha seja aquecida uniformemente e obtenha um crescimento epitaxial preciso.

Propriedades físicas básicas do revestimento CVD SiC

Propriedades físicas básicas do revestimento CVD SiC
Propriedade	Valor típico
Estrutura cristalina	Policristalina da fase β da FCC, principalmente (111) orientada
Densidade	3,21 g/cm³
Dureza	2500 VICKERS DUÊNDA （500G CARRE
Tamanho de grão	2 ~ 10mm
Pureza química	99,99995%
Capacidade de calor	640 J · kg-1· K-1
Temperatura da sublimação	2700 ℃
Força de flexão	415 MPA RT 4 pontos
Módulo de Young	430 GPA 4pt Bend, 1300 ℃
Condutividade térmica	300W · m-1· K-1
Expansão térmica (CTE)	4,5 × 10-6K-1

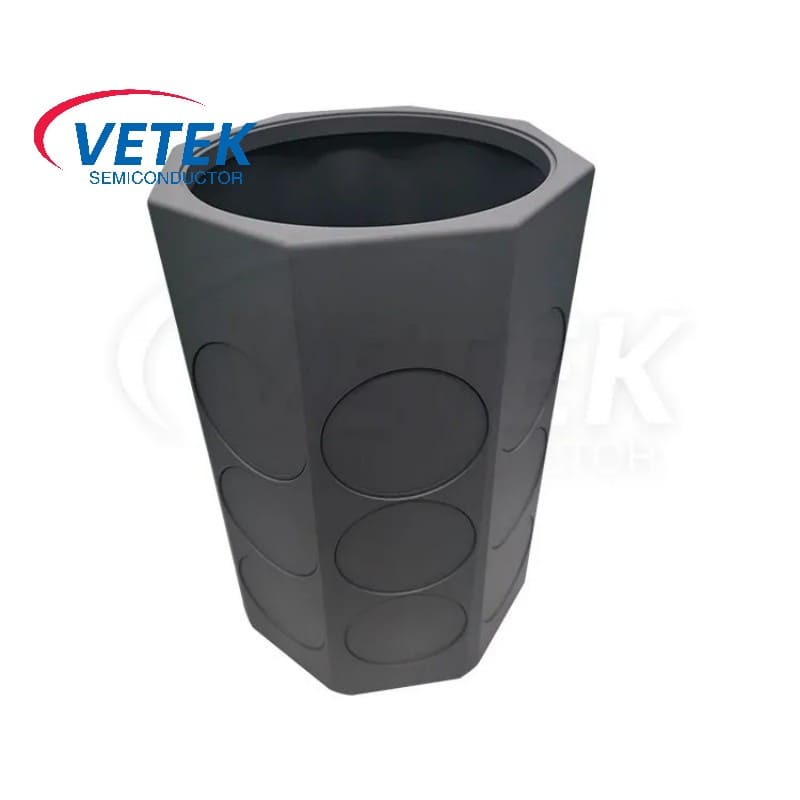

Vetek semicondutor CVD SiC Coating Barrel Susceptor
