O fundo deSic
Carboneto de silício (sic)é um importante material semicondutor de precisão de ponta. Devido à sua boa resistência à alta temperatura, resistência à corrosão, resistência ao desgaste, propriedades mecânicas de alta temperatura, resistência a oxidação e outras características, possui amplas perspectivas de aplicação em campos de alta tecnologia, como semicondutores, energia nuclear, defesa nacional e tecnologia espacial.
Até agora, mais de 200Estruturas de cristal sicforam confirmados, os principais tipos são hexagonais (2H-SiC, 4H-SiC, 6H-SiC) e cúbico 3C-SIC. Entre eles, as características estruturais equiaxadas do 3C-SIC determinam que esse tipo de pó possui melhor esfericidade natural e características de empilhamento densas que o α-SiC, por isso tem melhor desempenho na moagem de precisão, produtos de cerâmica e outros campos. Atualmente, várias razões levaram à falha do excelente desempenho de novos materiais 3C-SIC para obter aplicações industriais em larga escala.
Entre muitos polióticos do SiC, o 3C-SIC é o único polytype cúbico, também conhecido como β-SIC. Nesta estrutura cristalina, existem átomos de Si e C existem na treliça em uma proporção individual, e cada átomo é cercado por quatro átomos heterogêneos, formando uma unidade estrutural tetraédrica com fortes ligações covalentes. A característica estrutural do 3C-SIC é que as camadas diatômicas Si-C são dispostas repetidamente na ordem de ABC-ABC-… e cada célula unitária contém três dessas camadas diatômicas, que é chamada de representação C3; A estrutura cristalina do 3C-SIC é mostrada na figura abaixo:
Atualmente, o Silicon (SI) é o material semicondutor mais usado para dispositivos de energia. No entanto, devido ao desempenho do SI, os dispositivos de energia baseados em silício são limitados. Comparado com 4H-SIC e 6H-SIC, o 3C-SIC possui a maior mobilidade teórica da temperatura ambiente (1000 cm · v-1· S-1) e tem mais vantagens nos aplicativos de dispositivos MOS. Ao mesmo tempo, o 3C-SIC também possui excelentes propriedades, como alta tensão de ruptura, boa condutividade térmica, alta dureza, largura de banda, resistência a alta temperatura e resistência à radiação.
Portanto, tem um grande potencial em eletrônica, optoeletrônica, sensores e aplicações sob condições extremas, promovendo o desenvolvimento e a inovação de tecnologias relacionadas e mostrando amplo potencial de aplicação em muitos campos:
Primeiro: especialmente em ambientes de alta tensão, alta frequência e alta temperatura, a alta tensão de ruptura e a alta mobilidade de elétrons do 3C-SIC tornam-a uma escolha ideal para dispositivos de potência de fabricação, como o MOSFET.
Segundo: A aplicação do 3C-SIC em nanoeletrônicos e sistemas microeletromecânicos (MEMS) se beneficia de sua compatibilidade com a tecnologia de silício, permitindo a fabricação de estruturas em nanoescala, como nanoeletrônicas e dispositivos nanoeletromecânicos.
Terceiro: como um amplo material semicondutor de banda de banda, o 3C-SIC é adequado para a fabricação de diodos emissores de luz azul (LEDs). Sua aplicação na iluminação, tecnologia de exibição e lasers atraiu a atenção devido à sua alta eficiência luminosa e doping fácil [9]. Quarto: ao mesmo tempo, o 3C-SIC é usado para fabricar detectores sensíveis à posição, especialmente detectores sensíveis à posição a laser com base no efeito fotovoltaico lateral, que mostram alta sensibilidade sob condições de polarização zero e são adequadas para o posicionamento de precisão.
Método de preparação da heteroepitaxia 3c sic
The main growth methods of 3C-SiC heteroepitaxial include chemical vapor deposition (CVD), sublimation epitaxy (SE), liquid phase epitaxy (LPE), molecular beam epitaxy (MBE), magnetron sputtering, etc. CVD is the preferred method for 3C-SiC epitaxy due to its controllability and adaptability (such as temperature, gas flow, chamber pressure and reaction time, which can otimize a qualidade da camada epitaxial).
Deposição química de vapor (DCV): Um gás composto contendo elementos Si e C é passado para a câmara de reação, aquecido e decomposto em alta temperatura, e os átomos de Si e C são precipitados no substrato Si ou 6H-SIC, 15R-SIC, 4H-SIC. A temperatura dessa reação é geralmente entre 1300-1500 ℃. As fontes comuns de Si são SIH4, TCS, MTS, etc., e as fontes C são principalmente C2H4, C3H8, etc., e H2 é usado como gás transportador.

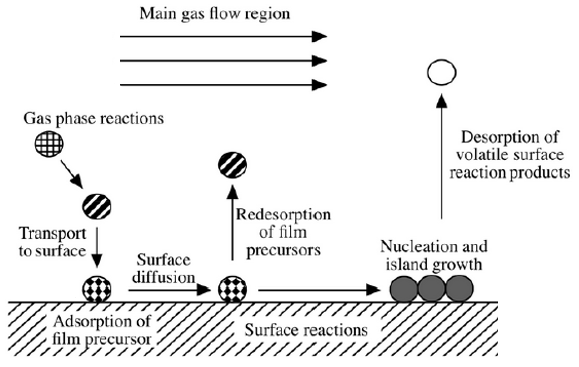

O processo de crescimento inclui principalmente as seguintes etapas:
1. A fonte da reação da fase gasosa é transportada no fluxo de gás principal em direção à zona de deposição.
2. A reação da fase gasosa ocorre na camada limite para gerar precursores e subprodutos de filmes finos.
3. O processo de precipitação, adsorção e rachadura do precursor.
4. Os átomos adsorvidos migram e reconstruem na superfície do substrato.
5. Os átomos adsorvidos nucleam e crescem na superfície do substrato.
6. O transporte de massa do gás residual após a reação na zona de fluxo de gás principal e é retirado da câmara de reação.
Através do progresso tecnológico contínuo e da pesquisa aprofundada do mecanismo, espera-se que a tecnologia heteroepitaxial 3C-SIC desempenhe um papel mais importante na indústria de semicondutores e promova o desenvolvimento de dispositivos eletrônicos de alta eficiência. Por exemplo, o rápido crescimento de filme espesso de alta qualidade 3C-SIC é a chave para atender às necessidades de dispositivos de alta tensão. Mais pesquisas são necessárias para superar o equilíbrio entre a taxa de crescimento e a uniformidade material; Combinado com a aplicação de 3C-SIC em estruturas heterogêneas, como SiC/GaN, explore suas aplicações em potencial em novos dispositivos, como eletrônica de potência, integração optoeletrônica e processamento de informações quânticas.
Ofertas semicondutor fornece 3cRevestimento sicEm diferentes produtos, como grafite de alta pureza e carboneto de silício de alta pureza. Com mais de 20 anos de experiência em P&D, nossa empresa seleciona materiais altamente correspondentes, comoSe o receptor EPI, Assim, Epitaxial Undertaker, GaN no SI EPI Susceptor, etc., que desempenham um papel importante no processo de produção da camada epitaxial.
Se você tiver alguma pergunta ou precisar de detalhes adicionais, não hesite em entrar em contato conosco.
