No mundo dos semicondutores de banda larga (WBG), se o processo de fabricação avançado é a “alma”, o susceptor de grafite é a “espinha dorsal” e seu revestimento superficial é a “pele” crítica. Esse revestimento, normalmente com apenas dezenas de mícrons de espessura, determina a vida útil de consumíveis caros de grafite em ambientes termoquímicos agressivos. Mais importante ainda, impacta diretamente a pureza e o rendimento do crescimento epitaxial.
Atualmente, duas soluções convencionais de revestimento CVD (Deposição de Vapor Químico) dominam a indústria:Revestimento de carboneto de silício (SiC)eRevestimento de carboneto de tântalo (TaC). Embora ambos desempenhem funções essenciais, os seus limites físicos criam uma divergência clara quando enfrentam as exigências cada vez mais rigorosas da fabricação da próxima geração.
1. Revestimento CVD SiC: o padrão da indústria para nós maduros
Como referência global para processamento de semicondutores, o revestimento CVD SiC é a solução ideal para susceptores GaN MOCVD e equipamentos epitaxiais de SiC padrão (Epi). Suas principais vantagens incluem:
Vedação hermética superior: O revestimento de SiC de alta densidade sela eficazmente os microporos da superfície de grafite, criando uma barreira física robusta que evita a liberação de poeira de carbono e impurezas do substrato em altas temperaturas.
Estabilidade de campo térmico: Com um coeficiente de expansão térmica (CTE) estreitamente compatível com substratos de grafite, os revestimentos de SiC permanecem estáveis e livres de rachaduras dentro da janela de temperatura epitaxial padrão de 1000°C a 1600°C.
Economia: Para a maioria da produção de dispositivos de energia convencionais, o revestimento de SiC continua sendo o “ponto ideal” onde o desempenho encontra a relação custo-benefício.
Com a mudança da indústria em direção aos wafers de SiC de 8 polegadas, o crescimento do cristal PVT (Physical Vapor Transport) requer ambientes ainda mais extremos. Quando as temperaturas ultrapassam o limite crítico de 2.000°C, os revestimentos tradicionais atingem um limite de desempenho. É aqui que o revestimento CVD TaC se torna um divisor de águas:

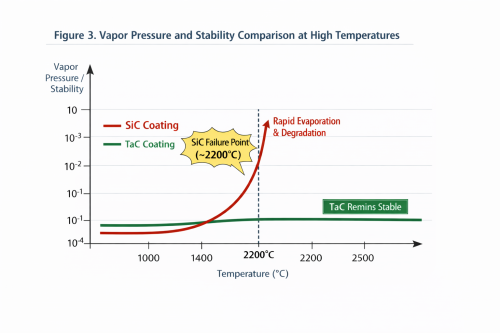

Estabilidade termodinâmica incomparável: O carboneto de tântalo (TaC) possui um ponto de fusão impressionante de 3880°C. De acordo com uma pesquisa publicada no Journal of Crystal Growth, os revestimentos de SiC sofrem “evaporação incongruente” acima de 2.200°C – onde o silício sublima mais rápido que o carbono, levando à degradação estrutural e à contaminação de partículas. Em contraste, a pressão de vapor do TaC é de 3 a 4ordens de magnitude inferiores ao SiC, mantendo um campo térmico imaculado para o crescimento do cristal.
Inércia Química Superior: Na redução de atmosferas envolvendo H₂ (Hidrogênio) e NH₃ (Amônia), o TaC apresenta resistência química excepcional. Experimentos de ciência de materiais indicam que a taxa de perda de massa do TaC no hidrogênio de alta temperatura é significativamente menor do que a do SiC, o que é vital para reduzir deslocamentos de rosca e melhorar a qualidade da interface nas camadas epitaxiais.
3. Comparação de chaves: como escolher com base na janela do seu processo
Escolher entre esses dois não se trata de uma simples substituição, mas de um alinhamento preciso com sua “Janela de Processo”.
|
Métrica de desempenho |
Revestimento CVD SiC |
Revestimento CVD TaC |
Significância Técnica |
|
Ponto de fusão |
~2730°C (Sublimação) |
3880°C |
Integridade estrutural em calor extremo |
|
Temperatura máxima recomendada |
2.000 °C - 2.100 °C |
2400ºC+ |
Permite o crescimento de cristais em grande escala |
|
Estabilidade Química |
Bom (vulnerável a H₂ em altas temperaturas) |
Excelente (Inerte) |
Determina a pureza do ambiente do processo |
|
Pressão de Vapor (2200°C) |
Alto (risco de perda de silício) |
Ultra-baixo |
Controla defeitos de “inclusão de carbono” |
|
Aplicativos principais |
Epitaxia GaN/SiC, susceptores de LED |
Crescimento SiC PVT, Epi de alta tensão |
Alinhamento da cadeia de valor |
A otimização do rendimento não é um salto único, mas o resultado de uma correspondência precisa de materiais. Se você está lutando com "inclusões de carbono" no crescimento do cristal de SiC ou procurando reduzir seu custo de consumíveis (CoC) estendendo a vida útil das peças em ambientes corrosivos, a atualização de SiC para TaC costuma ser a chave para quebrar o impasse.
Como desenvolvedora dedicada de materiais avançados de revestimento de semicondutores, a VeTek Semiconductor dominou os caminhos tecnológicos CVD SiC e TaC. Nossa experiência mostra que não existe o “melhor” material – apenas a solução mais estável para um regime específico de temperatura e pressão. Através do controle preciso da uniformidade de deposição, capacitamos nossos clientes a ampliar os limites do rendimento do wafer na era da expansão de 8 polegadas.
Autor:Sera Lee
Referências:
[1] "Pressão de vapor e evaporação de SiC e TaC em ambientes de alta temperatura", Journal of Crystal Growth.
[2] "Estabilidade Cêmica de Carbonetos Metálicos Refratários na Redução de Atmosferas", Química e Física de Materiais.
[3] "Controle de defeitos no crescimento de cristal único de SiC de grande porte usando componentes revestidos com TaC", Fórum de Ciência de Materiais.
