O gargalo invisível no crescimento do SiC: Por que a matéria-prima 7N Bulk CVD SiC está substituindo o pó tradicional

No mundo dos semicondutores de carboneto de silício (SiC), a maior parte dos holofotes está nos reatores epitaxiais de 8 polegadas ou nas complexidades do polimento de wafer. No entanto, se rastrearmos a cadeia de abastecimento até ao início – dentro do forno de Transporte Físico de Vapor (PVT) – uma “revolução material” fundamental está a ocorrer silenciosamente.

Durante anos, o pó de SiC sintetizado tem sido o carro-chefe da indústria. Mas à medida que a procura por rendimentos elevados e bolas de cristal mais espessas se torna quase obsessiva, as limitações físicas do pó tradicional estão a atingir um ponto de ruptura. É por issoMatéria-prima 7N Bulk CVD SiCpassou da periferia para o centro das discussões técnicas.

O que realmente significa dois “nove” extras?
Em materiais semicondutores, o salto de 5N (99,999%) para 7N (99,99999%) pode parecer um pequeno ajuste estatístico, mas no nível atômico, é uma mudança total no jogo.

Os pós tradicionais muitas vezes lutam com vestígios de impurezas metálicas introduzidas durante a síntese. Em contraste, o material a granel produzido através da Deposição Química de Vapor (CVD) pode reduzir as concentrações de impurezas até o nível de partes por bilhão (ppb). Para aqueles que cultivam cristais semi-isolantes de alta pureza (HPSI), esse nível de pureza não é apenas uma métrica de vaidade – é uma necessidade. O teor ultrabaixo de nitrogênio (N) é o principal fator que determina se um substrato pode manter a alta resistividade necessária para aplicações de RF exigentes.

Resolvendo a poluição por “poeira de carbono”: uma solução física para defeitos de cristal

Qualquer pessoa que já tenha passado algum tempo perto de uma fornalha de crescimento de cristais sabe que as “inclusões de carbono” são o maior pesadelo.

Ao usar pó como fonte, temperaturas superiores a 2.000°C geralmente fazem com que as partículas finas grafitem ou colapsem. Essas minúsculas partículas de “poeira de carbono” não ancoradas podem ser transportadas por correntes de gás e pousar diretamente na interface de crescimento do cristal, criando deslocamentos ou inclusões que efetivamente destroem todo o wafer.

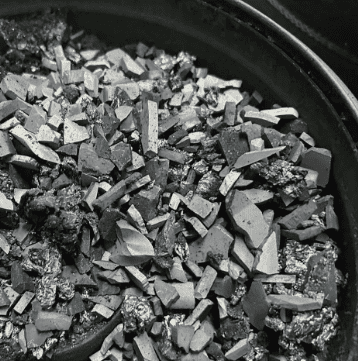

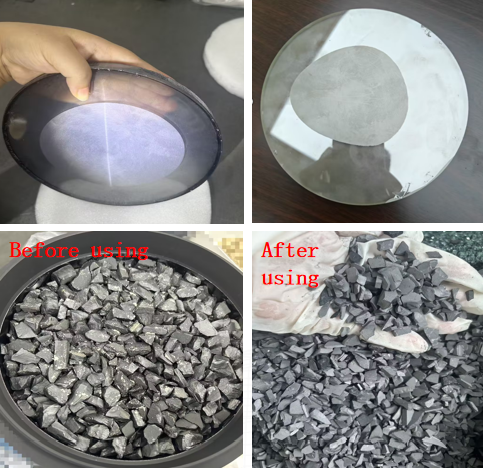

O material a granel CVD-SiC opera de maneira diferente. A sua densidade é quase teórica, o que significa que se comporta mais como um bloco de gelo derretido do que como um monte de areia. Sublima uniformemente a partir da superfície, eliminando fisicamente a fonte de poeira. Este ambiente de “crescimento limpo” fornece a estabilidade fundamental necessária para aumentar o rendimento de cristais de 8 polegadas de grande diâmetro.

Cinética: Quebrando o Limite de Velocidade de 0,8 mm/h

A taxa de crescimento tem sido há muito tempo o “calcanhar de Aquiles” da produtividade do SiC. Em configurações tradicionais, as taxas geralmente oscilam entre 0,3 e 0,8 mm/h, fazendo com que os ciclos de crescimento durem uma semana ou mais.

Por que a mudança para material a granel pode aumentar essas taxas para 1,46 mm/h? Tudo se resume à eficiência de transferência de massa dentro do campo térmico:

1. Densidade de embalagem otimizada:A estrutura do material a granel no cadinho ajuda a manter um gradiente de temperatura mais estável e mais acentuado. A termodinâmica básica nos diz que um gradiente maior fornece uma força motriz mais forte para o transporte da fase gasosa.

2. Balanço Estequiométrico:O material a granel sublima de forma mais previsível, suavizando a dor de cabeça comum de ser “rico em Si” no início do crescimento e “rico em C” no final.

Esta estabilidade inerente permite que os cristais cresçam mais espessos e mais rápidos, sem a habitual compensação na qualidade estrutural.

Conclusão: uma inevitabilidade para a era das 8 polegadas

À medida que a indústria se volta totalmente para a produção de 8 polegadas, a margem de erro desaparece. A transição para materiais a granel de alta pureza não é mais apenas uma “atualização experimental” – é a evolução lógica para os fabricantes que buscam resultados de alto rendimento e alta qualidade.

Passar do pó para o granel é mais do que apenas uma mudança de forma; é uma reconstrução fundamental do processo PVT de baixo para cima.
