​Por dentro da fabricação de anéis de foco sólidos CVD SiC: do grafite às peças de alta precisão

No mundo de alto risco da fabricação de semicondutores, onde coexistem precisão e ambientes extremos, os anéis de foco de carboneto de silício (SiC) são indispensáveis. Conhecidos por sua excepcional resistência térmica, estabilidade química e resistência mecânica, esses componentes são essenciais para processos avançados de gravação a plasma.

O segredo por trás de seu alto desempenho está na tecnologia Solid CVD (Chemical Vapor Deposition). Hoje, levamos você aos bastidores para explorar a rigorosa jornada de fabricação – desde um substrato de grafite bruto até um “herói invisível” de alta precisão da fábrica.

I. Os seis estágios principais de fabricação

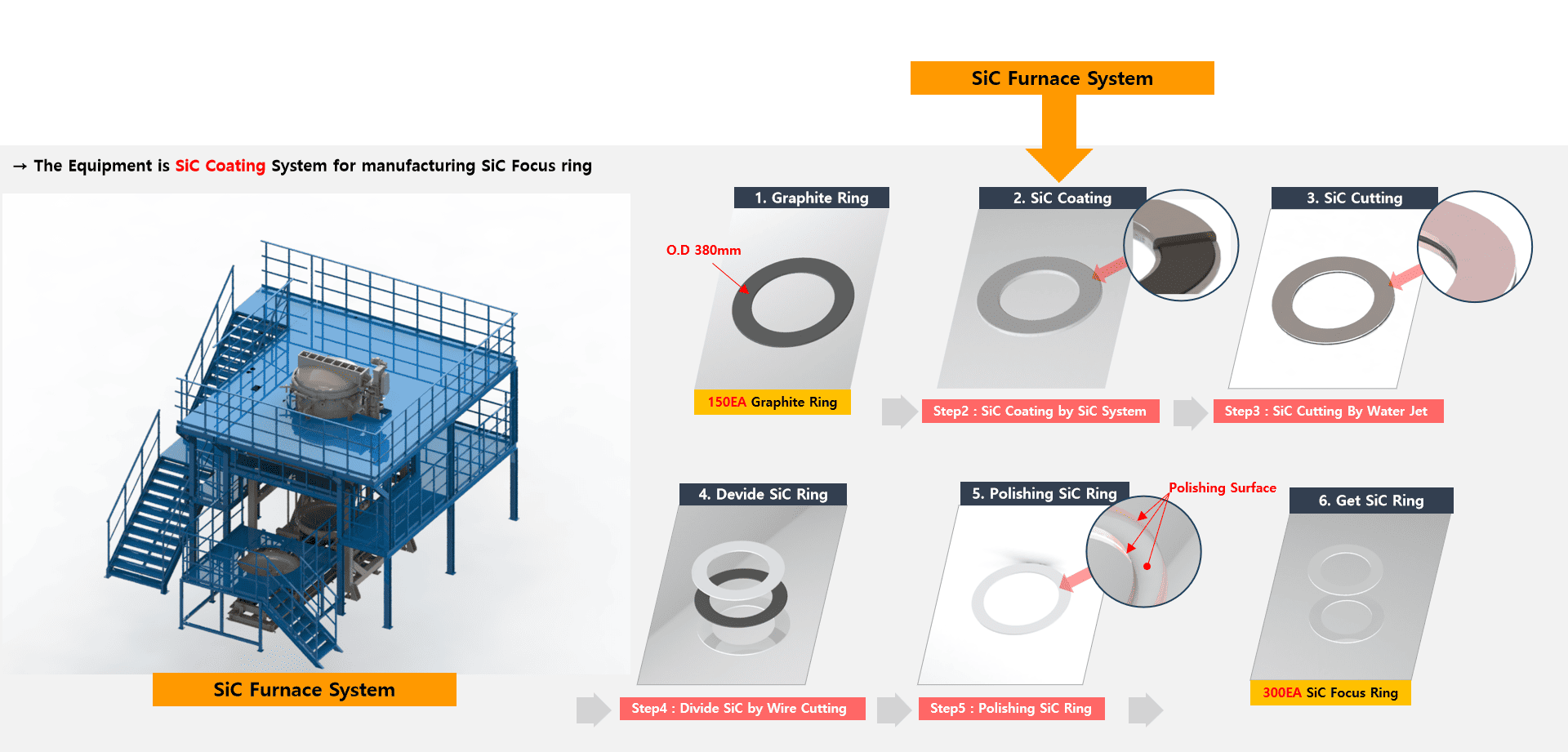

A produção de anéis de foco Solid CVD SiC é um processo altamente sincronizado de seis etapas:

• Pré-tratamento de substrato de grafite
• Deposição de revestimento de SiC (o processo principal)
• Corte e modelagem com jato de água
• Separação de corte de fio
• Polimento de precisão
• Inspeção e aceitação de qualidade final

Através de um sistema de gerenciamento de processo maduro, cada lote de 150 substratos de grafite pode produzir aproximadamente 300 anéis de foco de SiC acabados, demonstrando alta eficiência de conversão.

II. Aprofundamento técnico: da matéria-prima à peça acabada

1. Preparação de material: seleção de grafite de alta pureza

A jornada começa com a seleção de anéis de grafite premium. A pureza, densidade, porosidade e precisão dimensional do grafite impactam diretamente a adesão e uniformidade do revestimento de SiC subsequente. Antes do processamento, cada substrato passa por testes de pureza e verificação dimensional para garantir que zero impurezas interfiram na deposição.

2. Deposição de revestimento: o coração da DCV sólida

O processo CVD é a fase mais crítica, conduzida em sistemas especializados de fornos de SiC. Está dividido em duas etapas exigentes:

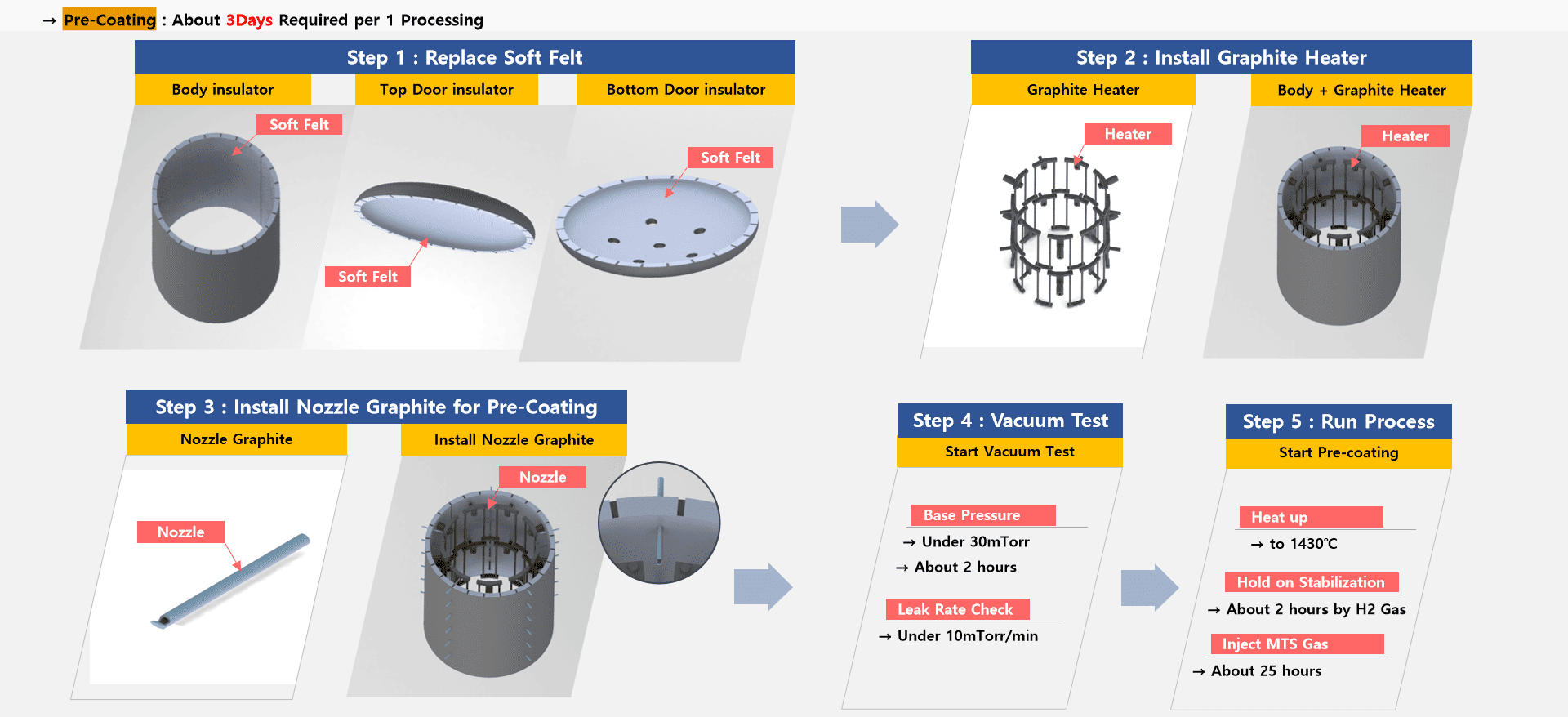

(1) Processo de pré-revestimento (~3 dias/lote):

• Configuração: Substitua o isolamento de feltro macio (paredes superior, inferior e laterais) para garantir consistência térmica; instale aquecedores de grafite e bicos especializados de pré-revestimento.
• Teste de vácuo e vazamento: A câmara deve atingir uma pressão base abaixo de 30 mTorr com uma taxa de vazamento inferior a 10 mTorr/min para evitar microvazamentos.
• Deposição Inicial: O forno é aquecido a 1430°C. Após 2 horas de estabilização da atmosfera de H₂, o gás MTS é injetado por 25 horas para formar uma camada de transição que garante uma ligação superior ao revestimento principal.

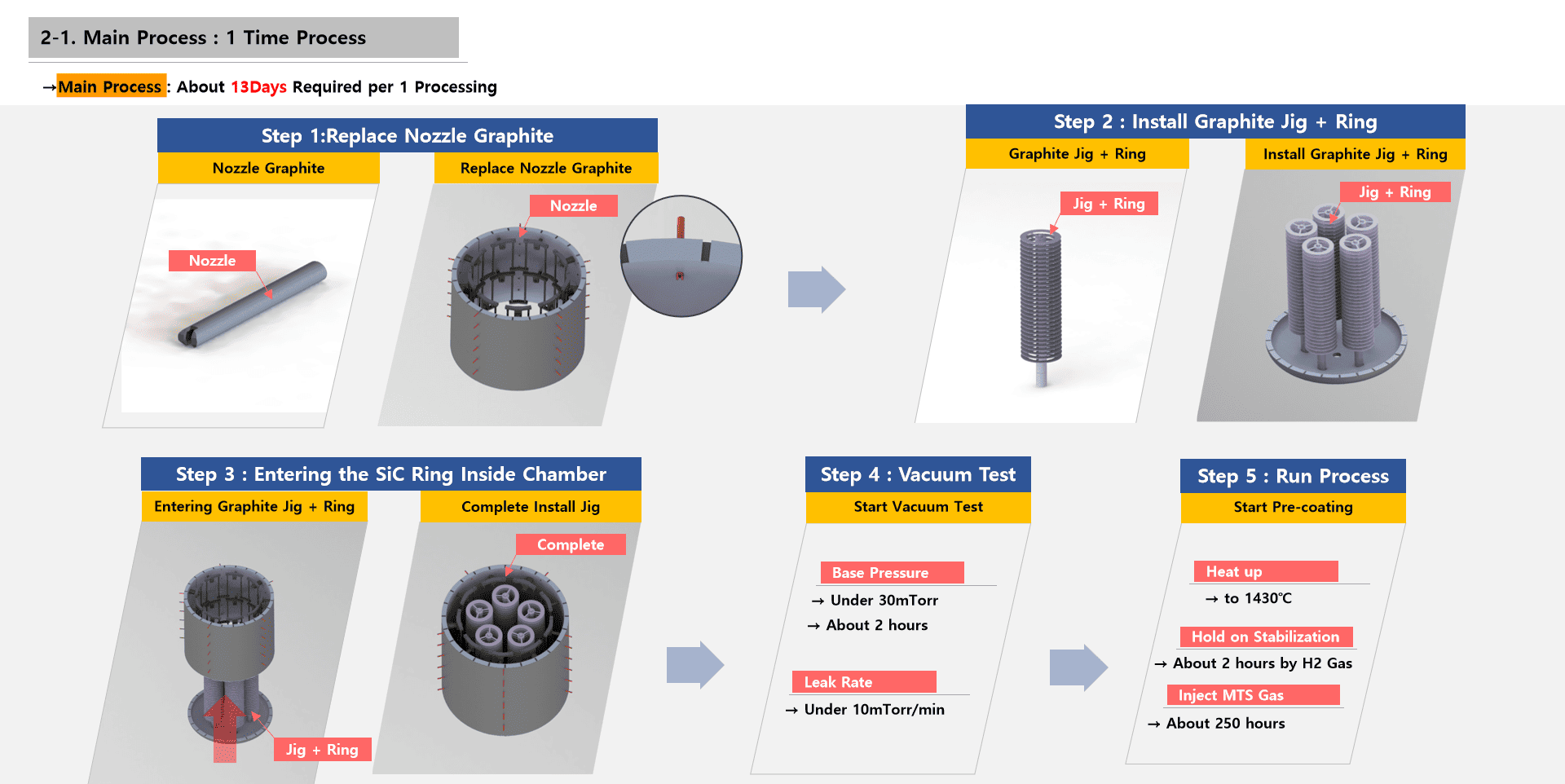

(2) Processo principal de revestimento (~13 dias/lote):

• Configuração: Reajuste os bicos e instale os gabaritos de grafite com os anéis alvo.
• Inspeção de Vácuo Secundário: Um rigoroso teste de vácuo secundário é realizado para garantir que o ambiente de deposição permaneça perfeitamente limpo e estável.
• Crescimento Sustentado: Mantendo 1430°C, o gás MTS é injetado por aproximadamente 250 horas. Sob essas condições de alta temperatura, o MTS se decompõe em átomos de Si e C, que se depositam lenta e uniformemente na superfície do grafite. Isso cria um revestimento de SiC denso e não poroso – a marca registrada da qualidade Solid CVD.

3. Modelagem e separação de precisão

• Corte a Jato de Água: Jatos de água de alta pressão realizam a modelagem inicial, removendo o excesso de material para definir o perfil rugoso do anel.
• Corte de fio: O corte de fio de precisão separa o material a granel em anéis individuais com precisão de nível de mícron, garantindo que eles atendam às tolerâncias de instalação rigorosas.

4. Acabamento de superfície: polimento de precisão

Após o corte, a superfície do SiC passa por polimento para eliminar falhas microscópicas e texturas de usinagem. Isso reduz a rugosidade da superfície, o que é vital para minimizar a interferência de partículas durante o processo de plasma e garantir rendimentos consistentes de wafer.

5. Inspeção Final: Validação Baseada em Padrão

Cada componente deve passar por verificações rigorosas:

• Precisão dimensional (por exemplo, tolerância do diâmetro externo de ±0,01 mm)
• Espessura e uniformidade do revestimento
• Rugosidade Superficial
• Pureza Química e Varredura de Defeitos

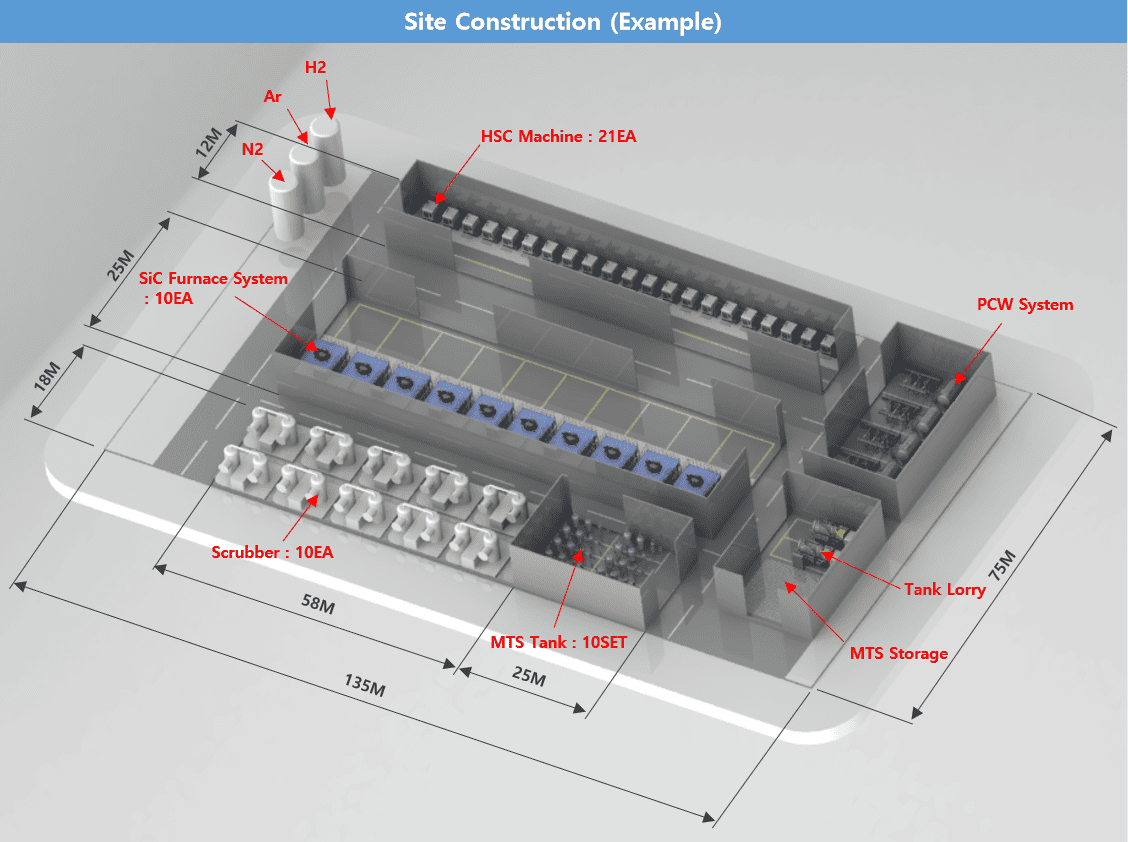

III. O Ecossistema: Integração de Equipamentos e Sistemas de Gás

1. Configuração do equipamento principal

Uma linha de produção de classe mundial depende de infraestrutura sofisticada:

• Sistemas de forno SiC (10 unidades): Unidades enormes (7,9m x 6,6m x 9,7m) permitindo operações sincronizadas em múltiplas estações.
• Entrega de gás: 10 conjuntos de tanques MTS e plataformas de entrega garantem estabilidade de fluxo de alta pureza.
• Sistemas de suporte: Incluindo 10 lavadores para segurança ambiental, sistemas de refrigeração PCW e 21 unidades HSC (usinagem de alta velocidade).

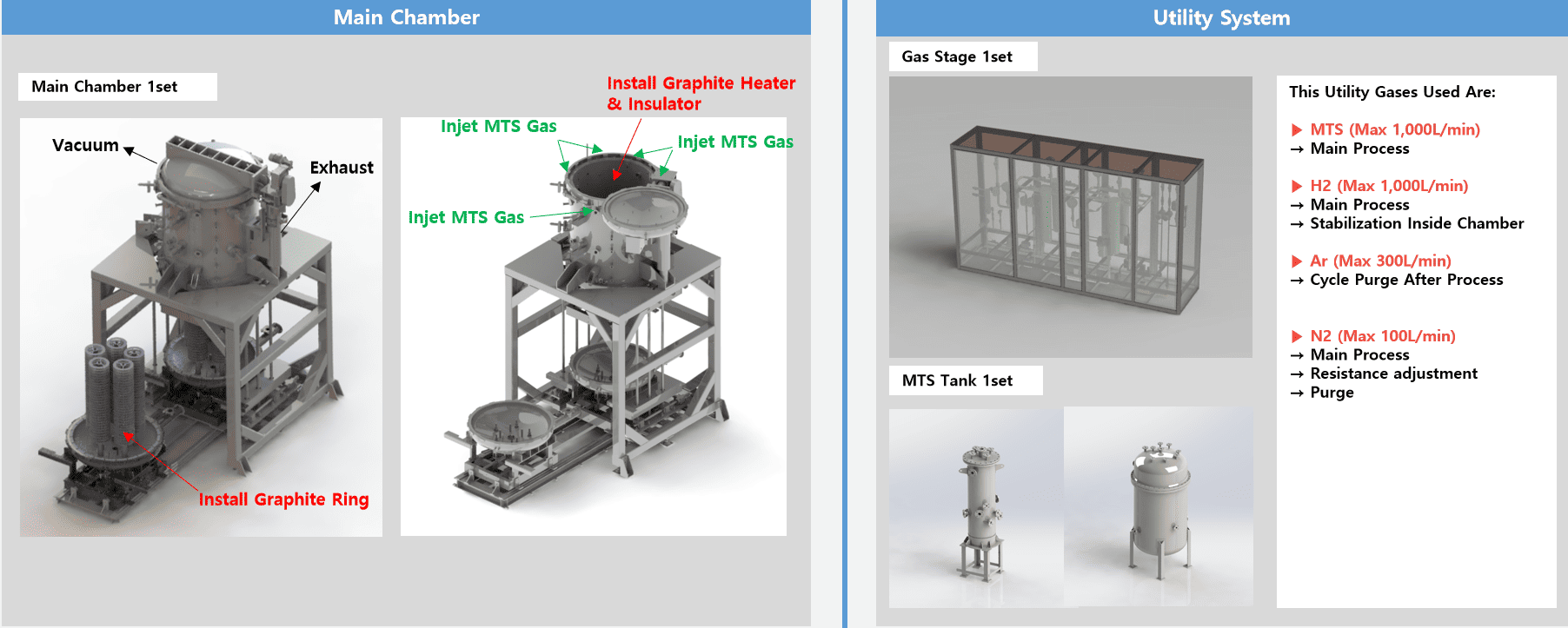

2. Funções principais do sistema de gás

• MTS (máx. 1000 L/min): A fonte primária de deposição que fornece átomos de Si e C.
• Hidrogênio (H₂, Máx. 1000 L/min): Estabiliza a atmosfera do forno e auxilia a reação
• Argônio (Ar, Máx. 300 L/min): Usado para limpeza e purga pós-processo.
• Nitrogênio (N₂, Máx. 100 L/min): Usado para ajuste de resistência e purga do sistema.

Conclusão

Um anel de foco sólido CVD SiC pode parecer um "consumível", mas na verdade é uma obra-prima da ciência dos materiais, tecnologia de vácuo e controle de gás. Desde as origens do grafite até o componente acabado, cada etapa é uma prova dos rigorosos padrões exigidos para oferecer suporte a nós semicondutores avançados.

À medida que os nós de processo continuam a diminuir, a demanda por componentes de SiC de alto desempenho só aumentará. Uma abordagem de fabricação madura e sistemática é o que garante estabilidade na câmara de gravação e confiabilidade para a próxima geração de chips.
