Quais são as diversas aplicações do quartzo na fabricação de semicondutores?

Os materiais de quartzo de alta pureza desempenham um papel vital na indústria de semicondutores. Sua resistência superior a altas temperaturas, resistência à corrosão, estabilidade térmica e propriedades de transmissão de luz os tornam consumíveis essenciais.Produtos de quartzosão usados ​​para componentes em zonas de alta e baixa temperatura de produção de wafer, garantindo a estabilidade e a limpeza do processo de fabricação. À medida que a indústria de semicondutores evolui, a procura por quartzo de alta pureza continua a crescer, impulsionando avanços na produção e na tecnologia. Este artigo fornece uma visão aprofundada das principais aplicações e tendências de mercado do quartzo na fabricação de semicondutores.



Propriedades do Quartzo


  • O quartzo (dióxido de silício, SiO₂) é insubstituível no campo dos semicondutores devido às suas características físicas e químicas quase perfeitas8:
  • Pureza Extrema: O quartzo de grau semicondutor normalmente requer uma pureza de 99,99% (4N) ou superior, às vezes chegando a 5N. Isso garante que os íons metálicos (como sódio, potássio e ferro) não migrem e contaminem as pastilhas de silício durante o processamento em alta temperatura.
  • Estabilidade térmica: Com um ponto de amolecimento de aproximadamente 1730°C, o quartzo pode operar de forma estável por longos períodos em ambientes de alta temperatura entre 1100°C e 1250°C. Isso o torna perfeito para processos de difusão e oxidação.
  • Inércia Química: O quartzo é quase não reativo com qualquer ácido, exceto ácido fluorídrico e fosfórico quente. Serve como um transportador ideal para processos de limpeza úmida e ataque químico.
  • Baixa Expansão Térmica: Esta propriedade garante que os componentes de quartzo não quebrem facilmente durante ciclos térmicos extremos, mantendo a estabilidade dimensional para fabricação de precisão.



2. Principais aplicações de componentes de quartzo na fabricação de semicondutores

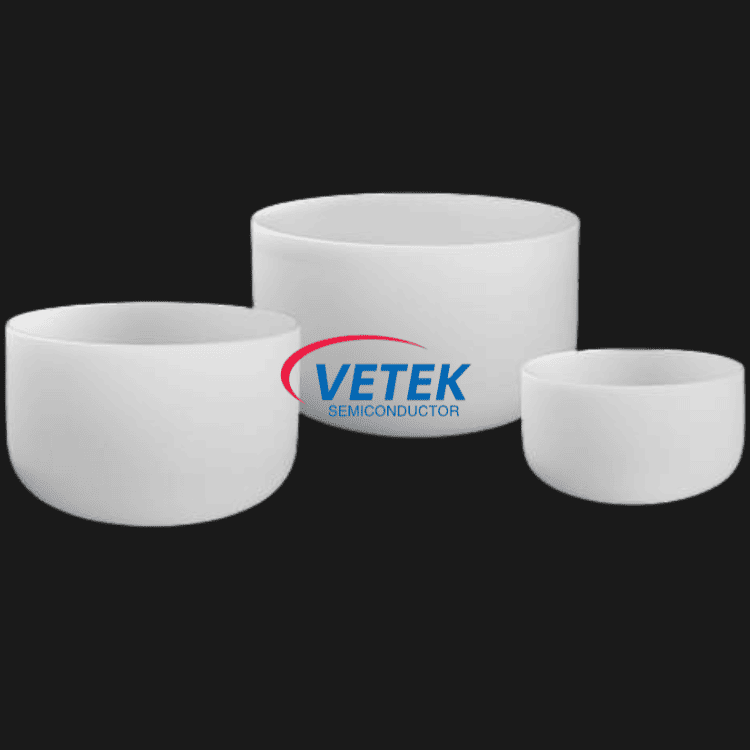

A. Crescimento de Cristal: Cadinhos de Quartzo


Na primeira etapa da fabricação do wafer – o Método Czochralski (CZ) – o polissilício deve ser derretido dentro de um cadinho de quartzo.

Função central: O cadinho de quartzo entra em contato diretamente com o silício fundido. Cadinhos de alta qualidade reduzem a liberação excessiva de oxigênio, garantindo que os níveis de impurezas no lingote de silício monocristalino sejam mantidos no mínimo.

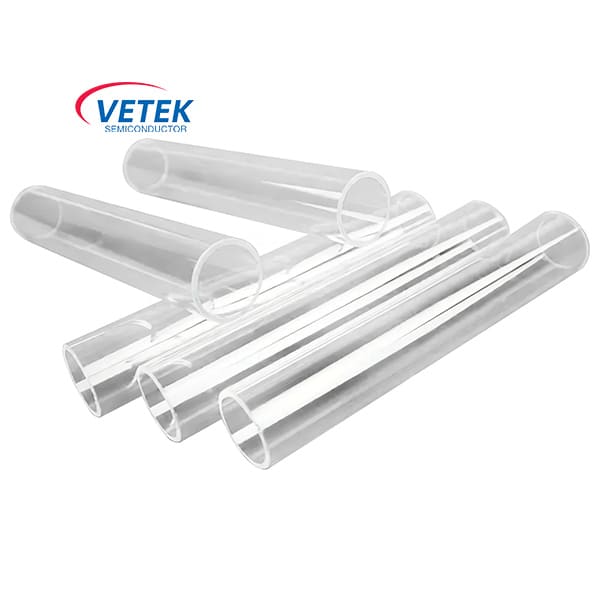

B. Processos térmicos: barcos de quartzo e tubos de forno

Nos processos de difusão, oxidação e recozimento, os wafers são colocados em lotes dentro de transportadores de quartzo para entrar no forno de difusão.

Função principal: O barco de wafer de quartzo é responsável por transportar com precisão os wafers, enquanto o tubo do forno de quartzo fornece um ambiente de reação limpo e controlado em alta temperatura.



C. Deposição de filme fino: chuveiros de quartzo e peças de câmara

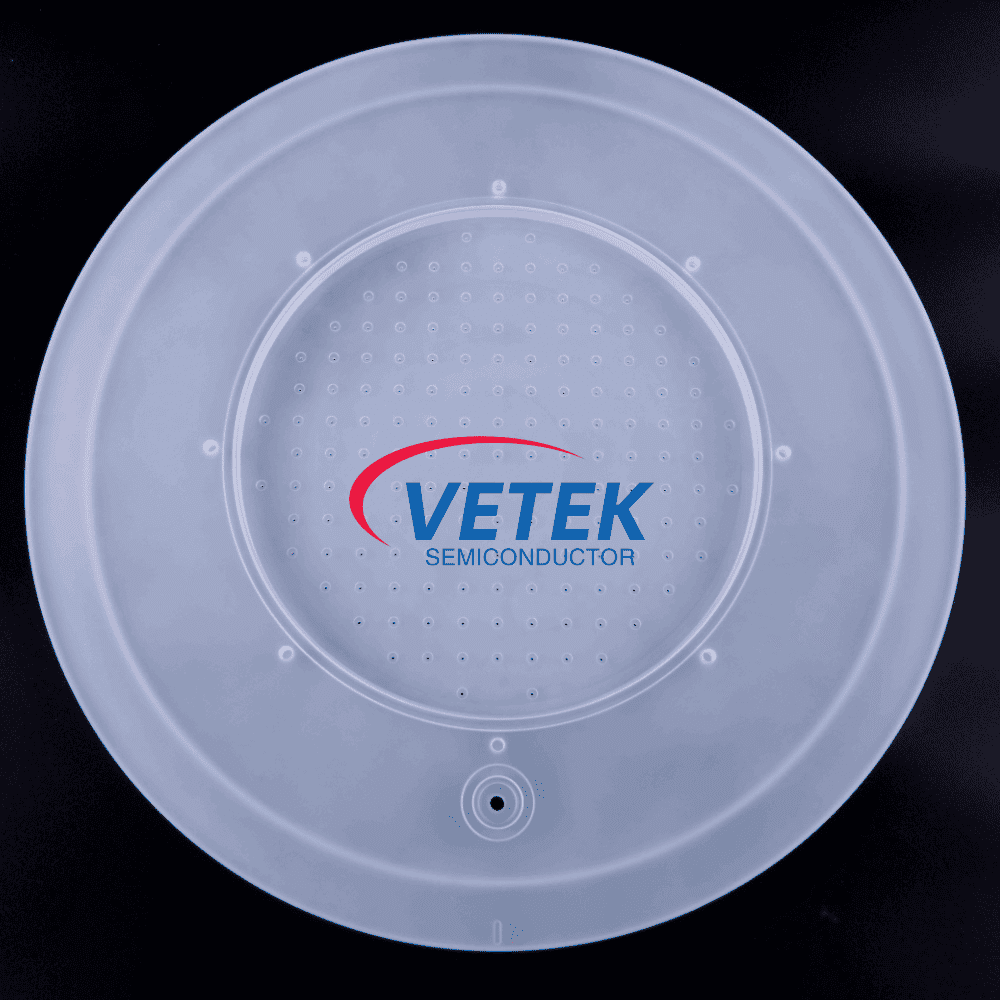

Durante os processos CVD (Chemical Vapor Deposition) e ALD (Atomic Layer Deposition), peças de quartzo são usadas para guiar e distribuir gases de reação.

Função principal: O chuveiro de quartzo garante que o gás seja pulverizado uniformemente na superfície do wafer, o que é crucial para melhorar a uniformidade de filmes finos em escala nanométrica.

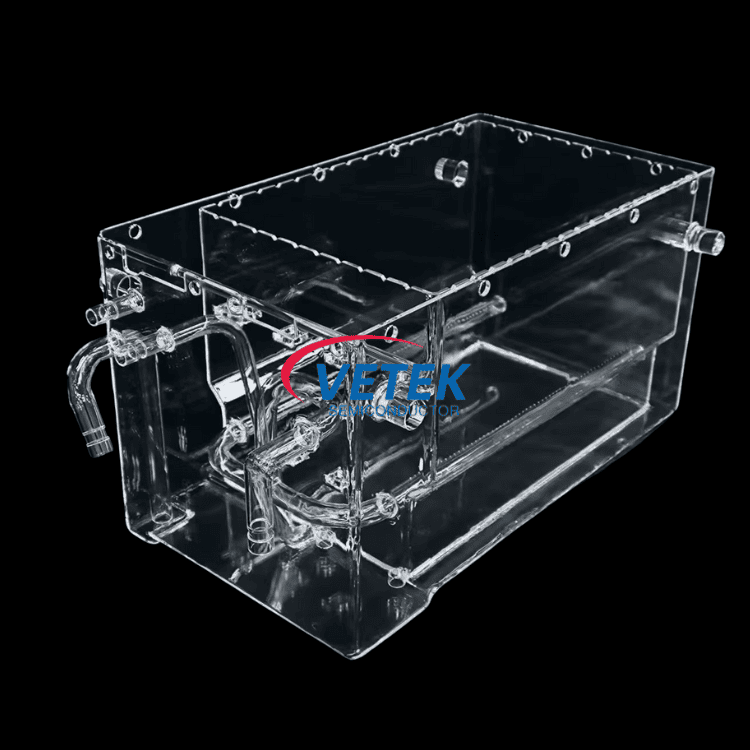

D. Limpeza úmida: banhos de quartzo

Durante as etapas de limpeza antes e depois da fotolitografia, os wafers devem ser imersos em diversos reagentes químicos.

Função principal: Os banhos de quartzo são resistentes à corrosão ácida forte e não produzem contaminação por partículas, tornando-os um padrão nos processos de limpeza RCA.




3. Análise de mercado de componentes semicondutores de quartzo

De acordo com os dados mais recentes da indústria, o mercado global de quartzo semicondutor está experimentando um rápido crescimento:

Segmento de mercado
Motores de crescimento
Principais tendências técnicas
Chips lógicos avançados (7nm e abaixo)
IA, 5G, computação de alto desempenho (HPC)
Aumento na demanda por Quartzo Sintético para reduzir impurezas metálicas
Chips de memória (3D NAND/DRAM)
Demanda de data center e armazenamento em nuvem
O aumento das camadas de empilhamento leva a mais ciclos CVD/ALD, aumentando a frequência de substituição de quartzo
Semicondutores Compostos (SiC/GaN)
Veículos Elétricos (EV), Novas Energias
O crescimento epitaxial de SiC requer blindagem de quartzo com maior resistência à temperatura
Fábricas de wafer
Onda de expansão da capacidade global
Aquisição inicial massiva de componentes de quartzo por novas fábricas (por exemplo, TSMC, Intel, Samsung)

4. Tendências da indústria

As iterações de processos de semicondutores impõem requisitos exigentes à pureza do material. Impulsionada por processos de 7 nm e mais avançados, a Sílica Fundida Sintética está substituindo rapidamente o quartzo natural tradicional em processos de gravação e litografia devido às suas impurezas metálicas extremamente baixas e excelente resistência ao plasma. Simultaneamente, a indústria está em transição para a usinagem de precisão integrada. Os fabricantes com capacidades CNC de ultraprecisão e integração de matérias-primas de alta pureza manterão uma posição elevada na competição futura.


Além disso, as iniciativas verdes e a reciclagem estão a tornar-se caminhos fundamentais para as fábricas reduzirem custos e aumentarem a eficiência. À medida que os padrões ESG ganham peso na cadeia de fornecimento de semicondutores, a renovação de precisão e a reciclagem de componentes de quartzo de alta qualidade tornar-se-ão um modelo de negócio dominante. Isto ajuda as empresas a reduzir os custos de produção e é uma escolha necessária para cumprir as metas globais de neutralidade de carbono. Neste processo, as empresas de quartzo com tecnologias avançadas de limpeza e capacidades de reparação por processamento de chama enfrentarão oportunidades de mercado significativas.

Como fornecedora líder de materiais semicondutores, a VeTek Semiconductor fornece uma gama completa de soluções, desde cadinhos de quartzo até barcos de quartzo de precisão. Nossos produtos são amplamente utilizados pelos principais OEMs e fábricas de wafer globais, dedicados a ajudar os clientes a melhorar a estabilidade e o rendimento do processo por meio de materiais e habilidade superiores.
