O que é revestimento de carboneto de silício (SiC)? Propriedades, Processo CVD e Aplicações

Resumo detalhado

A revestimento de carboneto de silício (revestimento SiC)é uma camada densa de SiC depositada na superfície de um componente, geralmente grafite de alta pureza, para criar uma interface de processo quimicamente resistente e termicamente estável. Em equipamentos semicondutores, o revestimento é comumente produzido pordeposição química de vapor (CVD).

Seu desempenho vem do sistema combinado desubstrato de grafite, camada CVD SiC, geometria do componente e ambiente do reator.

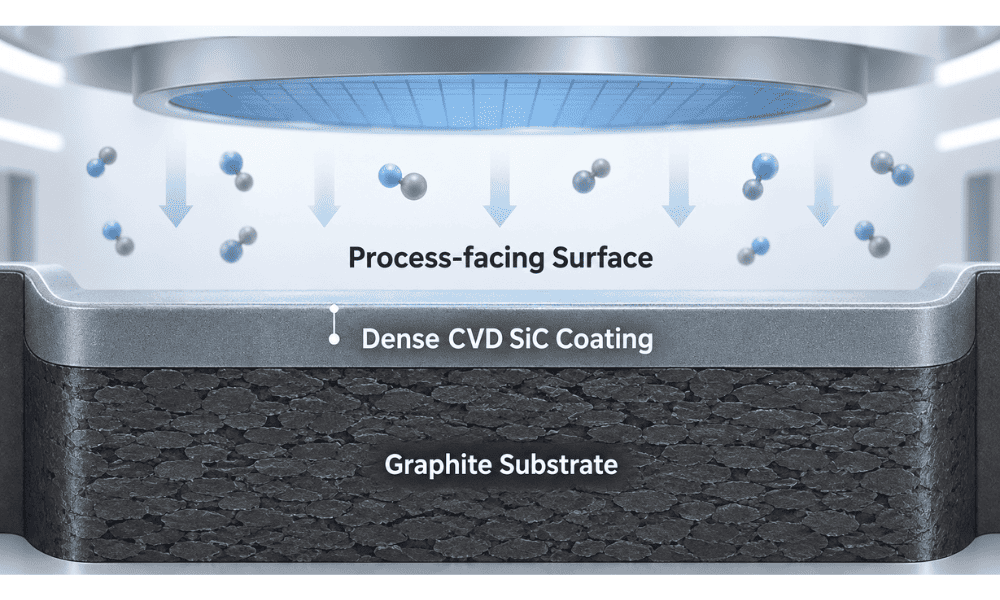

1. O que é um revestimento de carboneto de silício?

O grafite é amplamente utilizado em peças semicondutoras de zona quente porque é usinável e termicamente estável. No entanto, a grafite nua pode reagir com gases de processo, oxidar, libertar impurezas ou gerar partículas à medida que a superfície se degrada.

CVD SiC altera essa condição de superfície. O carboneto de silício é depositado como uma densa camada policristalina sobre o corpo de grafite usinado, criando uma barreira entre o grafite e o ambiente do processo.

Gás de processo / Wafer → Superfície densa de SiC CVD → Interface SiC/Grafite → Corpo de grafite de alta pureza

A grafite fornece corpo estrutural, massa térmica e usinabilidade; SiC fornece a superfície voltada para o processo. A interface deve sobreviver à deposição, ao resfriamento e aos repetidos ciclos do reator.

SGL Carbon descreve revestimentos comerciais de SiC como camadas CVD densas, resistentes ao desgaste e à corrosão depositadas em grafite isostática, com aplicações que abrangem crescimento de cristal semicondutor, epitaxia de silício/SiC eMOCVD.

É por isso que as peças revestidas com SiC de grau semicondutor devem ser avaliadas comosistemas de materiais projetados, em vez de simplesmente “grafite com revestimento”.

Revestimento CVD SiC vs SiC Sólido

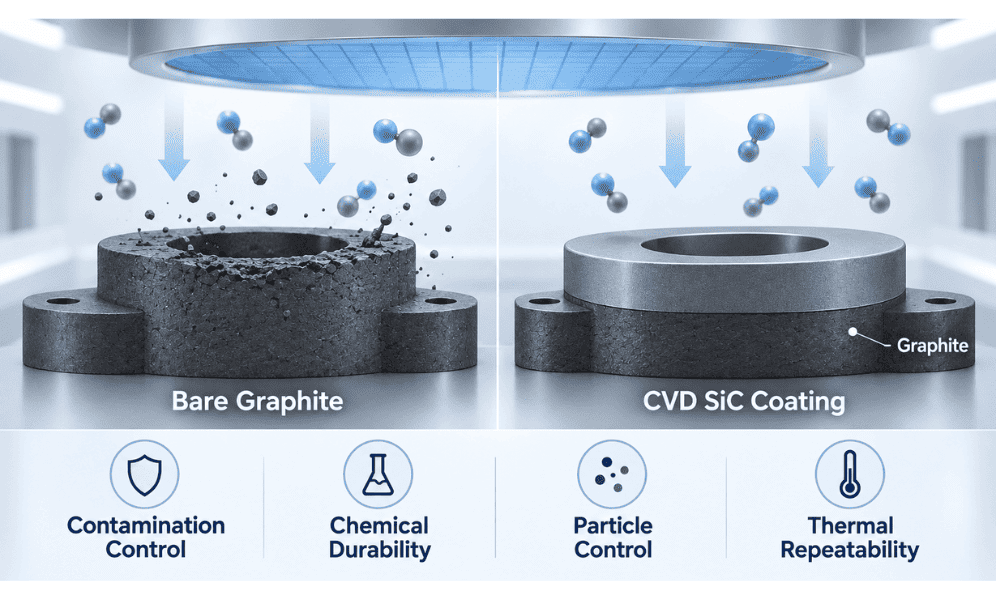

2. Por que o grafite é revestido com SiC em equipamentos semicondutores?

O objetivo é combinar as vantagens térmicas e de fabricação do grafite com uma superfície mais adequada às exigentes condições dos semicondutores.

Um susceptor de grafite ou transportador de wafer pode ser usinado com tolerâncias restritas e bolsões complexos. O CVD SiC protege então a superfície exposta aos gases do processo e à limpeza. Esta combinação aborda quatro preocupações principais.

Controle de contaminação.Uma superfície densa e de alta pureza ajuda a isolar o grafite subjacente do ambiente do wafer.

Durabilidade química.Epitaxy e MOCVD utilizam precursores agressivos e produtos químicos de limpeza; O SiC melhora a resistência em comparação com o grafite exposto.

Controle de partículas.Rachaduras, descascamento ou degradação da superfície podem se tornar fontes de partículas, portanto a integridade do revestimento é diretamente importante para a limpeza do processo.

Repetibilidade térmica.Susceptores e portadores fazem parte do campo térmico do reator. Sua geometria e condição de superfície devem permanecer estáveis ​​para que a temperatura do wafer permaneça repetível.

Mersen identifica alta temperatura, alto vácuo, precursores gasosos agressivos, controle de contaminação e resistência a ácidos de limpeza como principais requisitos operacionais para equipamentos de grafite usados ​​em epitaxia e MOCVD. Ele também destaca a compatibilidade grafite/SiC CTE como importante para a integridade do revestimento.

Isto explica por que a qualidade do revestimento não pode ser separada daqualidade de grafite, precisão dimensional ou condições do reator. Uma camada de SiC quimicamente excelente em um componente distorcido ou mal projetado ainda pode proporcionar um desempenho insatisfatório do processo.

3. Como é produzido o revestimento de carboneto de silício CVD?

Uma cadeia de produção típica é:

Seleção de Grafite → Usinagem de Precisão → Purificação → Preparação de Superfície → Deposição de CVD SiC → Inspeção

O grafite é selecionado quanto à pureza, microestrutura e comportamento térmico, e então usinado antes do revestimento porque a planicidade, a profundidade do bolsão e a geometria da borda afetam as dimensões finais e a uniformidade do revestimento.

Durante a DCV, os precursores gasosos entram em um reator de alta temperatura. As espécies reativas atingem a superfície do grafite, onde o SiC nuclea e cresce em uma camada contínua.

A SGL Carbon relata publicamente temperaturas típicas de deposição de SiC de aproximadamente1.200–1.300°Cpara seu processo de revestimento comercial. Ele relata β-SiC, ou 3C-SiC cúbico, para um sistema de revestimento.

Pesquisas recentes sobre susceptores de grafite revestidos com CVD-SiC demonstram ainda que a estrutura do revestimento depende fortemente das condições de processamento.

Um 2026Relatórios Científicosestudo investigou a deposição de1.100 a 1.350°C, juntamente com mudanças na pressão e na relação H₂/MTS. Os pesquisadores observaram mudanças significativas na morfologia, rugosidade, estequiometria e dureza do revestimento, demonstrando a relação entre:

Parâmetros CVD → Microestrutura SiC → Propriedades do Revestimento → Desempenho do Componente.

A importante lição de engenharia é que“CVD SiC” não é um material fixo.

Uma especificação como:

“Revestimento SiC de 100 μm”

descreve apenas a espessura.

Não define totalmente:

l pureza;

l porosidade;

l estrutura de grãos;

l rugosidade superficial;

l uniformidade do revestimento;

l qualidade da interface;

l tensão residual.

Para equipamentos semicondutores, esses fatores podem ser tão importantes quanto a espessura nominal.

Defeitos comuns de revestimento

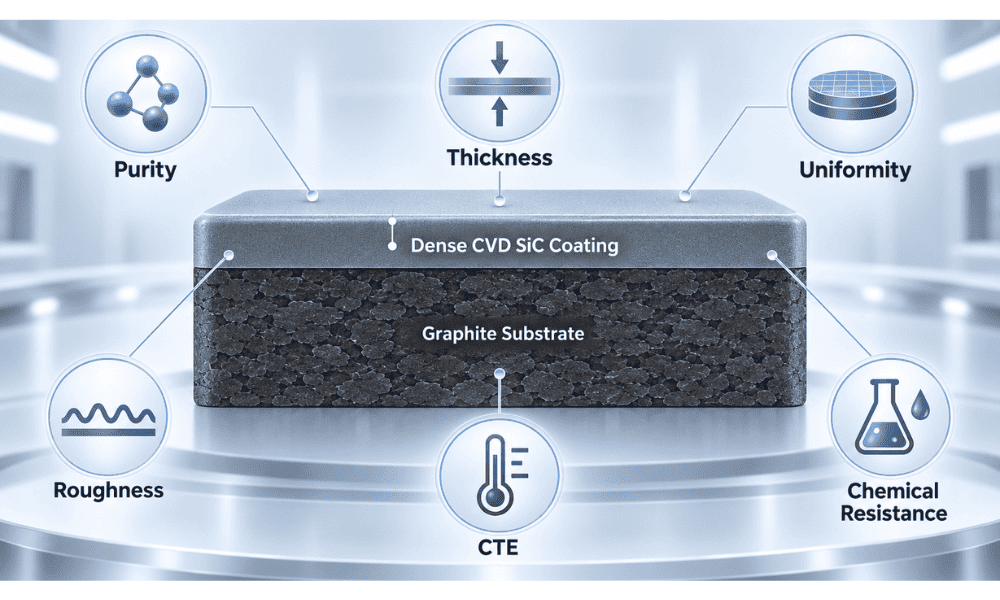

4. Quais propriedades do revestimento de SiC são mais importantes?

Para uso em semicondutores, as propriedades mais úteis são aquelas relacionadas ao controle de contaminação, estabilidade do processo e vida útil dos componentes.

Como referência comercial pública, a SGL Carbon reporta para um revestimento de SiC uma densidade aparente de aproximadamente3,2g/cm³, dureza de40 GPa, expansão térmica de4,3 × 10 ^ -6 K ^ -1de 100 a 600°C e uma espessura de revestimento típica de100 μm. Esses valores são exemplos, e não especificações universais de semicondutores.

Dois parâmetros merecem atenção especial:espessura do revestimento e CTE.

1. Um revestimento de SiC mais espesso não é automaticamente melhor.

Espessura adicional pode proporcionar uma barreira protetora maior, mas também pode alterar as dimensões dos componentes e aumentar a tensão residual acumulada. Isto se torna importante para susceptores etransportadores de waferonde a profundidade do bolsão, a planicidade e a geometria da aresta são críticas para o processo.

2. A correspondência CTE é igualmente importante.

O SiC é depositado em alta temperatura e depois esfria junto com o substrato de grafite. Se o SiC e o grafite se expandem e contraem de maneira diferente, o estresse mecânico se desenvolve próximo à interface.

Um caminho de falha simplificado é:

Incompatibilidade CTE → Tensão residual → Microfissuras → Propagação de fissuras → Delaminação → Partículas / Grafite exposta

Este mecanismo explica porque a falha do revestimento nem sempre pode ser resolvida simplesmente aumentando a espessura.

Um 2026Cerâmica Internacionalestudo investigou especificamente o SiC depositado em grafite a 1.260°C, 1.280°C e 1.320°C e descobriu que a temperatura de deposição afetou a microestrutura e a adesão interfacial.

Portanto, a qualidade do revestimento deve ser avaliada pela combinação de:

Pureza + Microestrutura + Uniformidade + Integridade da Interface + Geometria

em vez de apenas espessura.

5. Onde o grafite revestido com SiC é usado e como deve ser selecionado?

As aplicações mais fortes são componentes que enfrentam altas temperaturas, química reativa e requisitos rigorosos de nível de wafer.

1. Epitaxia de Silício

Susceptores de grafite revestidos com SiC suportam wafers enquanto participam da transferência de calor. Planicidade, geometria do bolsão, uniformidade do revestimento e condição da superfície podem influenciar a temperatura do wafer e a uniformidade epitaxial.

O revestimento faz, portanto, parte de um sistema térmico mais amplo:

Aquecedor / Fonte de Energia → Susceptor → Limite Térmico do Wafer → Temperatura do Wafer → Crescimento Epitaxial

2. Epitaxia de carboneto de silício

A epitaxia de SiC impõe requisitos particularmente exigentes aos materiais de campo térmico. Susceptores, anéis e componentes relacionados devem manter estabilidade química, baixa contaminação e consistência dimensional através de operação repetida em alta temperatura.

3. GaN e LED MOCVD

Os portadores de wafer MOCVD e as plataformas de satélite operam em ambientes ricos em precursores, onde a distribuição da temperatura do portador influencia as condições de crescimento no wafer.

Mudanças na geometria do suporte ou nas condições da superfície podem contribuir para variações em:

l temperatura da bolacha;

l taxa de crescimento;

l espessura do filme;

l composição;

l uniformidade de wafer para wafer.

Mersen identifica especificamente grafite revestido com SiC de alta pureza, comportamento térmico uniforme, resistência a gases agressivos e durabilidade contra limpeza química in-situ como requisitos importantes para aplicações de epitaxia.

4. Outros processos de alta temperatura

RTP/RTA, CVD, ALD e outros componentes de campo térmico selecionados também podem usar grafite revestido com SiC quando a temperatura, a química, o risco de contaminação e a geometria o justificarem.

A seleção deve começar com oreator e processo, não uma especificação genérica de revestimento.

Definir:

l modelo de processo e reator;

l tamanho da bolacha;

l temperatura operacional;

l gases de processo e limpeza;

l desenho de componentes;

l exigência de grafite;

l dimensões críticas e planicidade;

l espessura do revestimento;

l rugosidade superficial;

l requisitos de inspeção.

A RFQ mais útil faz uma pergunta central:

O que esse componente deve fazer dentro do reator?

O revestimento de SiC pode então ser projetado em torno do objetivo real, em vez de um parâmetro de material isolado.

Para epitaxia e MOCVD, o objetivo não é simplesmente o revestimento mais duradouro. É um componente capaz de suportar:

Temperatura estável do wafer + baixa contaminação + baixa geração de partículas + crescimento repetível + vida útil previsível

6. Perguntas frequentes

1. Qual é o objetivo principal do revestimento de carboneto de silício em grafite?

Ele cria uma superfície de processo quimicamente resistente e de alta pureza, mantendo a usinabilidade e as vantagens térmicas do corpo de grafite.

2. Por que o CVD é usado para revestimento de SiC?

O CVD permite que o SiC cresça diretamente em superfícies complexas de grafite e fornece controle sobre a estrutura, espessura e uniformidade do revestimento quando o processo de deposição é projetado adequadamente.

3. O revestimento de SiC mais espesso é sempre melhor?

Não. A espessura deve ser equilibrada em relação à tensão residual, tolerância dimensional, geometria do componente e condições de serviço.

4. O que faz com que o revestimento de SiC rache ou delamina?

Contribuintes comuns incluem incompatibilidade de CTE de grafite/SiC, tensão residual, defeitos de interface, condições de deposição inadequadas e ciclos térmicos repetidos.

5. Que informações são necessárias para uma solicitação de cotação de grafite revestida com SiC?

Forneça o desenho, modelo do reator, processo, tamanho do wafer, temperatura operacional, gases de processo e limpeza, requisitos de grafite, especificação de revestimento, tolerâncias críticas, critérios de inspeção e quantidade.
