Como o revestimento de carboneto de silício CVD é depositado no grafite?

A Revestimento de carboneto de silício CVD (SiC)é formado pela exposição de um componente de grafite aquecido a gases precursores controlados dentro de um reator de deposição química de vapor. As espécies reativas atingem a superfície do grafite, onde o SiC nuclea e cresce em uma densa camada policristalina. Para susceptores semicondutores e portadores de wafer, a deposição bem-sucedida depende da pureza da grafite, preparação da superfície, temperatura, pressão, química dos gases, transferência de massa, geometria e compatibilidade de expansão térmica.

O objetivo não é simplesmente “cobrir” o grafite, mas criar uma superfície de processo de alta pureza com espessura, rugosidade, estequiometria e integridade de interface controladas.

1. Do substrato de grafite a uma superfície pronta para CVD

O processo começa com a seleção do substrato, usinagem e purificação.Grafite isostática de alta purezaé comumente usado porque combina usinabilidade, estabilidade térmica e uma microestrutura relativamente uniforme.

Os principais fatores do substrato incluem pureza, densidade, porosidade, estrutura do grão e coeficiente de expansão térmica (CTE). Para susceptores e transportadores de wafer, a precisão da usinagem é igualmente importante porque a profundidade do bolsão, a planicidade, a geometria da borda e a espessura da parede podem afetar o fluxo de gás e o comportamento térmico final.

Uma sequência simplificada é:

Seleção de Grafite → Usinagem de Precisão → Purificação → Preparação de Superfície → Deposição de CVD → Inspeção

Antes da deposição, a superfície deve estar limpa e adequada para nucleação. Contaminação, partículas soltas ou danos locais à superfície podem perturbar o crescimento inicial do SiC e mais tarde tornar-se regiões fracas, furos ou áreas não uniformes. A preparação do substrato e a deposição do revestimento devem, portanto, ser tratadas como um processo integrado.

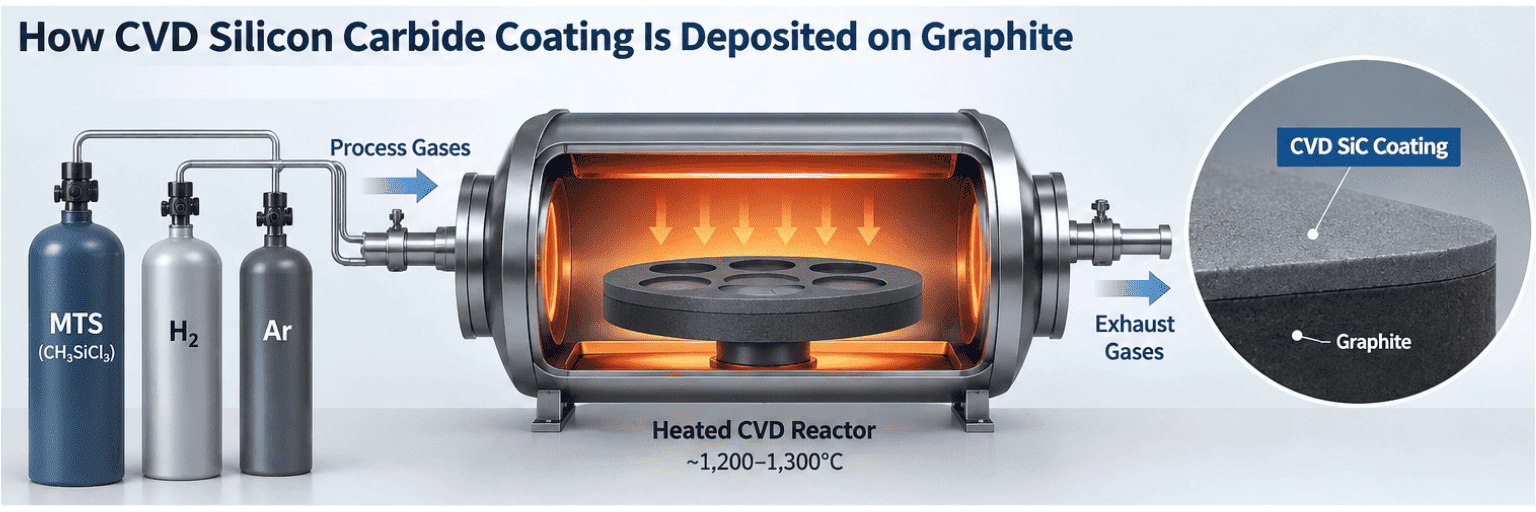

2. Como o SiC se forma no reator CVD

Uma rota amplamente estudada utilizametiltriclorossilano (MTS, CH3SiCl3)como um precursor de silício e carbono de fonte única, com hidrogênio e muitas vezes argônio no sistema de gás. Em alta temperatura, o MTS se decompõe por meio de reações em fase gasosa e de superfície. As espécies reativas são transportadas através da camada limite, adsorvidas na superfície quente da grafite, reagem e formam SiC sólido enquanto os subprodutos voláteis são removidos.

A sequência de deposição pode ser simplificada como:

Entrega de precursor → Transporte de gás → Difusão da camada limite → Adsorção de superfície → Nucleação → Crescimento de grãos

A deposição comercial de CVD SiC em grafite é comumente realizada acima de cerca de1.200°C; SGL Carbon relata uma gama típica de1.200–1.300°Cpara o seu processo.

Um 2026Relatórios Científicosestudo usando um sistema MTS-H2 examinado1.100–1.350°Ce identificou uma transição próxima1.180°Centre um controle mais forte das reações de superfície e um regime onde o transporte e a difusão se tornam cada vez mais importantes.

Em temperaturas mais baixas, a cinética da reação superficial pode limitar a deposição. À medida que a temperatura aumenta, a decomposição do precursor acelera. Uma vez que as reações superficiais sejam suficientemente rápidas, o transporte de espécies reativas através da camada limite do gás torna-se mais importante.

Para susceptores complexos, a uniformidade do revestimento é, portanto, também umproblema de dinâmica de fluidos.

3. O que controla o crescimento, a espessura e a uniformidade?

A qualidade do CVD SiC é determinada por diversas variáveis ​​acopladas, não por uma “melhor” temperatura.

A temperatura afeta fortemente a morfologia. No estudo de 2026, a deposição perto1.200°Cproduziu grãos β-SiC densos e bem definidos nas condições testadas, enquanto a temperatura excessiva promoveu estruturas mais grosseiras.

A composição do gás é igualmente importante. Em um sistema MTS-H2, a proporção de hidrogênio para MTS altera as vias de reação contendo carbono e silício. O estudo citado obteve Si/C quase estequiométrico em umaRazão molar H2/MTS em torno de 10nas suas condições; isto deve ser tratado como um exemplo de investigação e não como uma receita industrial universal.

A pressão e a velocidade do gás influenciam como as espécies reativas atingem características complexas. Cantos agudos, bolsas profundas, ranhuras e superfícies protegidas podem desenvolver diferentes condições locais de camada limite, de modo que um revestimento uniforme em um cupom plano pode tornar-se não uniforme em um susceptor de múltiplas bolsas.

É por issoCFD e otimização do fluxo do reatorsão úteis para peças semicondutoras complexas.

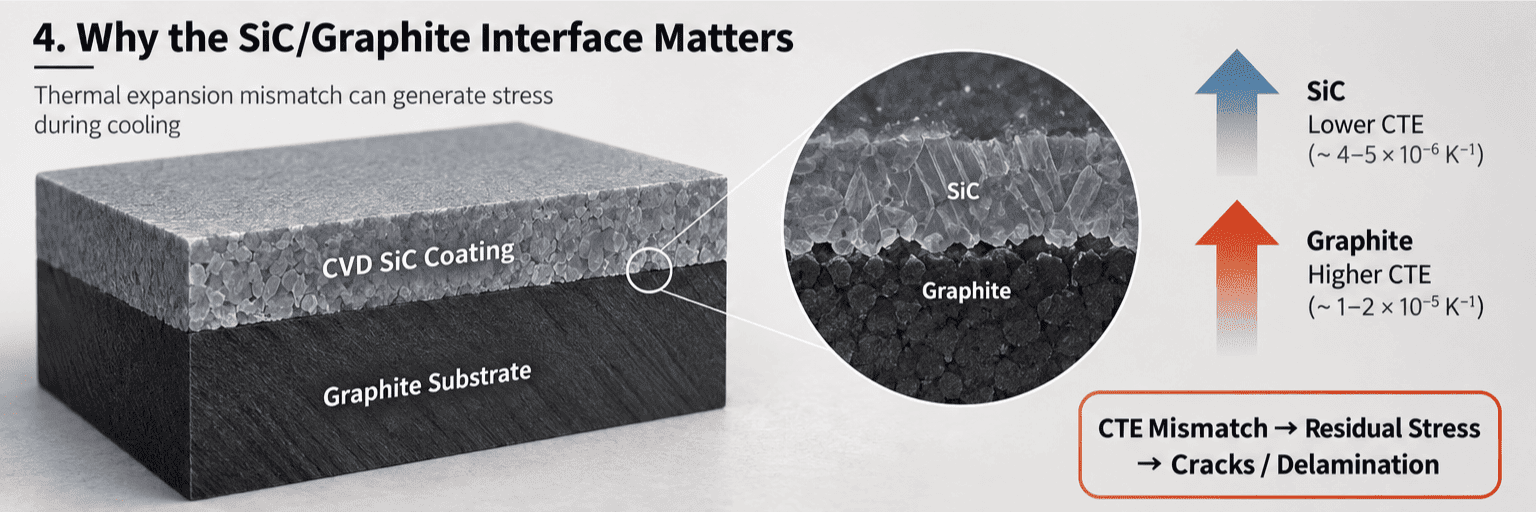

4. Por que a interface SiC/Grafite é importante

A interface SiC/grafite é um dos principais determinantes da vida útil do revestimento.

O SiC é depositado em alta temperatura e o componente posteriormente sofre aquecimento e resfriamento repetidos durante a epitaxia ou MOCVD. Como o grafite e o SiC não se expandem de forma idêntica, a tensão térmica se desenvolve durante o resfriamento e o ciclo.

Um caminho de falha simplificado é:

Incompatibilidade CTE + Tensão Residual → Microfissura → Delaminação → Partículas / Grafite Exposta

Um bom projeto de revestimento requer, portanto, um grau de grafite com comportamento de expansão térmica adequado, condição de superfície controlada e um processo de deposição que evite tensões excessivas.

Um 2026Cerâmica Internacionalestudo examinando CVD SiC em grafite também mostrou que a temperatura de deposição influencia a microestrutura do revestimento e a adesão interfacial.

A espessura também é importante. Uma camada mais espessa pode aumentar a barreira protetora, mas também pode alterar as dimensões dos componentes e aumentar a tensão acumulada. Para peças semicondutoras, a espessura do revestimento deve, portanto, ser considerada juntamente com a geometria, planicidade, acabamento superficial e ciclos térmicos esperados.

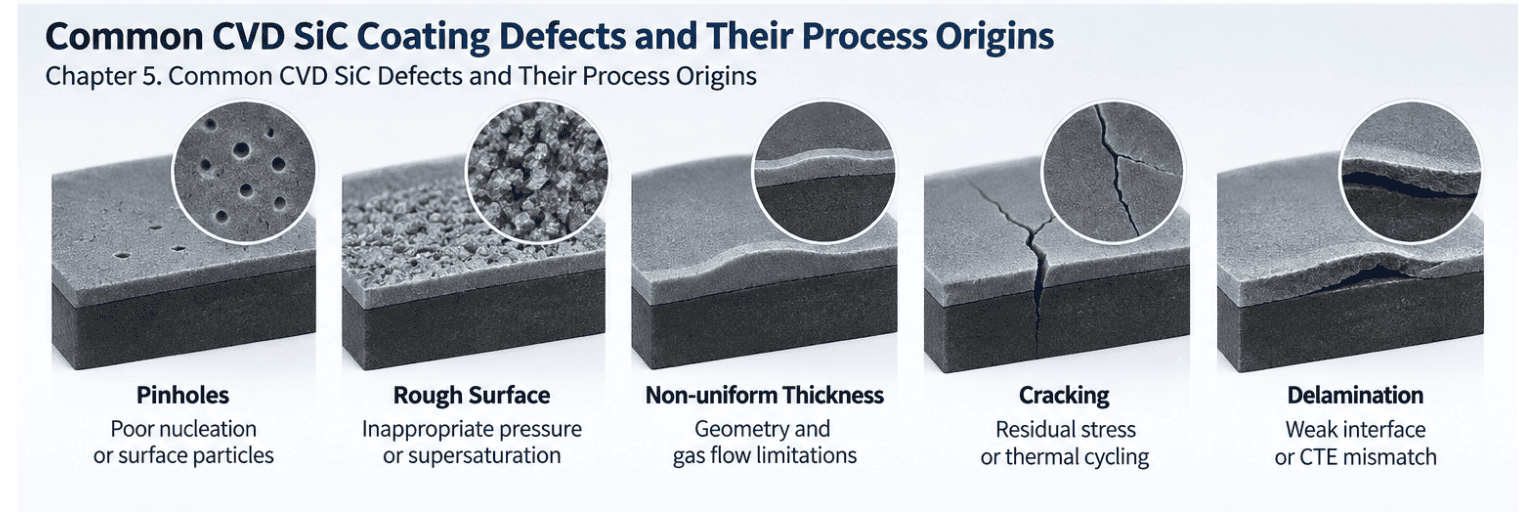

5. Defeitos comuns de CVD SiC e suas origens de processo

Os defeitos de revestimento são melhor compreendidos ligando o sintoma visível ao seu mecanismo de crescimento.

Degraus, cantos, áreas cegas e bolsas de wafer podem perturbar o fluxo de gás. Se as espécies reativas se esgotarem antes de atingirem uma região protegida, a taxa de deposição local pode cair. Por outro lado, a supersaturação localmente elevada pode promover um crescimento áspero ou propenso a defeitos.

O objetivo não é a maior taxa de deposição. O revestimento semicondutor requer um equilíbrio entredensidade, pureza, estequiometria, rugosidade superficial, uniformidade de espessura e integridade da interface.

Isto é particularmente importante para transportadores MOCVD de múltiplas bolsas e susceptores de epitaxia, onde podem existir diferentes condições de fluxo local através do mesmo componente.

6. Do revestimento CVD a um componente de grau semicondutor

Após a deposição, o revestimento deve ser avaliado como parte do componente acabado e não como um material isolado.

Dependendo da aplicação, a qualificação pode incluir:

l Dinspeção dimensional e planicidade;

l Cespessura de flutuação e uniformidade de espessura;

l Srugosidade superficial;

l Mmicroscopia para rachaduras, furos ou grãos anormais;

l Panálise de hase ou microestrutura;

l Pverificação de qualidade;

l Trastreabilidade e documentação de inspeção.

Para epitaxia e MOCVD, o revestimento também deve sobreviver ao ambiente real do processo. Um revestimento que pareça aceitável imediatamente após a deposição ainda pode degradar-se sob repetidos ciclos térmicos, limpeza química agressiva ou condições localizadas do reator.

A cadeia de engenharia pode, portanto, ser resumida como:

Receita CVD → Estrutura de revestimento → Qualidade da interface → Geometria do componente → Estabilidade térmica/química → Desempenho do processo de wafer

Esta relação explica porque o revestimento CVD SiC deve ser especificado usandoparâmetros relevantes para o desempenho, em vez de apenas a espessura nominal do revestimento.

Para um susceptor ou transportador de wafer, a qualidade do revestimento precisa, em última análise, trabalhar em conjunto com a qualidade do grafite, a usinagem de precisão e a geometria do componente para suportar um comportamento térmico estável, baixa contaminação e processamento repetível de semicondutores.

Perguntas frequentes / RFQ

1. Qual precursor é comumente usado para revestimento CVD SiC em grafite?
O metiltriclorossilano (MTS) é amplamente estudado porque contém silício e carbono. A química de produção real e as receitas de deposição variam de acordo com o fabricante, o reator e a aplicação.

2. Qual temperatura é usada para depositar CVD SiC em grafite?
Os processos comerciais e de pesquisa geralmente operam acima de 1.200°C, mas a temperatura ideal depende do projeto do reator, da pressão, da química do precursor, do grau de grafite e da estrutura de revestimento necessária.

3. O que controla a uniformidade da espessura do revestimento de SiC?
Fluxo de gás, pressão, geometria dos componentes, tempo de deposição, distribuição de temperatura e transporte de precursores são todos importantes. Bolsões profundos, cantos e superfícies blindadas são particularmente sensíveis às condições locais de transferência de massa.

4. Por que o revestimento CVD SiC pode rachar ou delaminar?
Os contribuintes típicos incluem tensão residual, incompatibilidade de grafite/SiC CTE, preparação inadequada da interface, revestimento de defeitos microestruturais e ciclos térmicos repetidos.

5. Que informações devem ser fornecidas para uma RFQ de revestimento CVD SiC?
Forneça o desenho 2D ou modelo 3D, função do componente, modelo do reator, condições do processo, requisitos de grafite, espessura do revestimento, rugosidade da superfície, tolerâncias dimensionais, requisitos de inspeção e quantidade necessária.

Referências

1. Carbono SGL.Revestimento SIGRAFINE® SiC — Deposição CVD SiC em grafite isostática, temperatura de revestimento e correspondência de expansão térmica.

2. Huo, Y. et al.Estudo da correlação processo-estrutura-propriedade em revestimentos CVD-SiC em substratos de grafite. Relatórios Científicos, vol. 16, Art. 4.150, 2.026.

3. Mãe, Q. et al.Adesão interfacial de revestimentos CVD-SiC em substratos de grafite: Papel da temperatura na microestrutura e propriedades mecânicas. Cerâmica Internacional, vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Caracterização de revestimentos de carboneto de silício cultivados em grafite por deposição química de vapor. Jornal de tecnologia de processamento de materiais, vol. 48, 1995.
