Revestimentos CVD em Epitaxia Semicondutora: Parâmetros de Engenharia, Seleção de SiC/TaC e Controle de Falhas

Autor | Engenheiro Nickwu | Engenheiro, Divisão de Materiais Avançados, Vetek Semiconductor

Introdução: Na epitaxia, um susceptor de grafite revestido faz parte dos limites térmico, químico e de contaminação do reator. Seu valor não reside apenas na espessura do revestimento, mas na consistência com que a peça acabada preserva a temperatura do wafer, a estabilidade da superfície e a repetibilidade através dos ciclos de crescimento e limpeza.

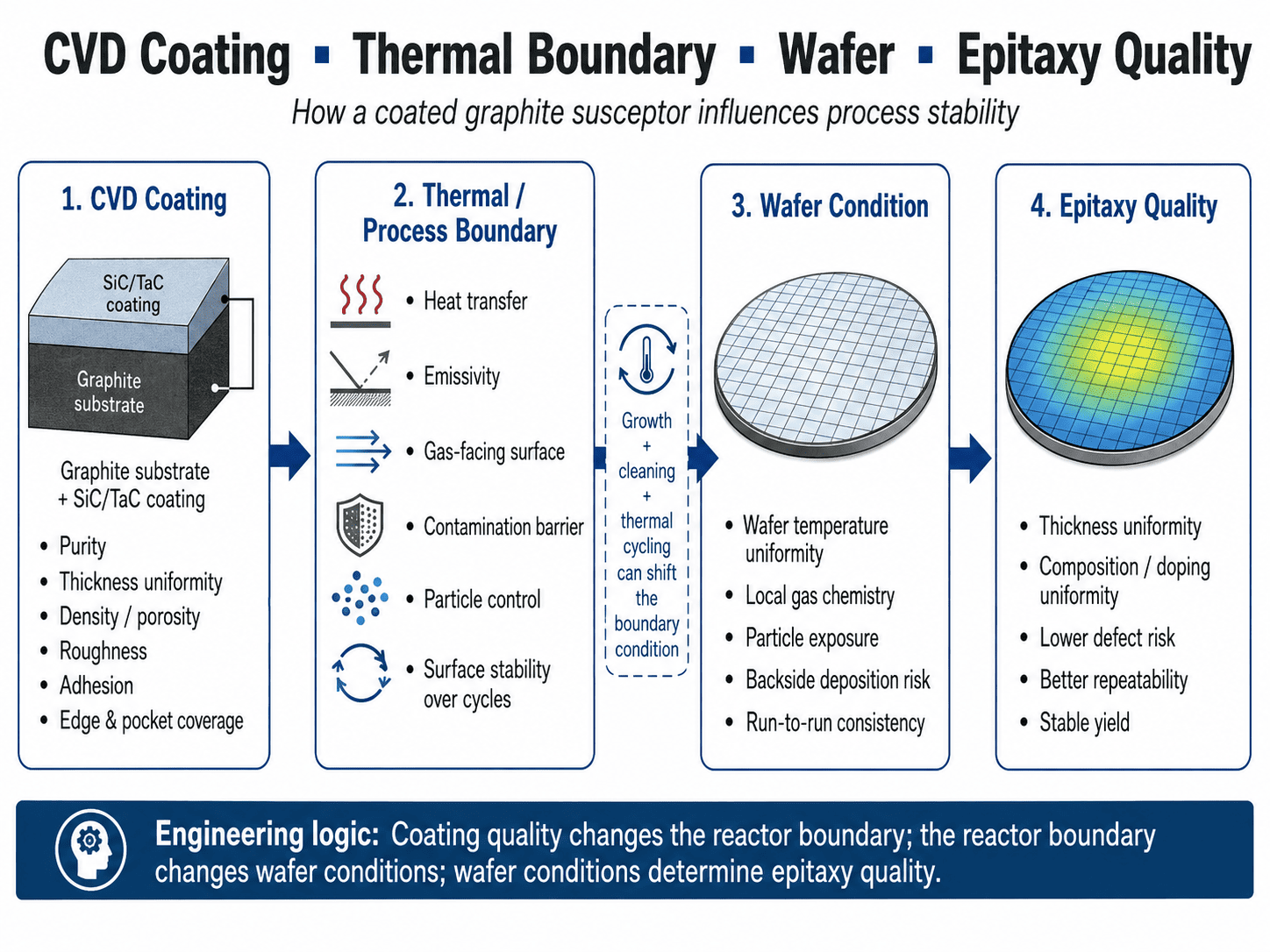

1. Revestimento CVD como limite do processo de epitaxia

Conclusão central: Mesmo com temperatura, pressão e fluxo de gás inalterados, a rugosidade do revestimento, os depósitos, a geometria do bolsão ou a degradação da interface podem alterar a transferência de calor e a química da superfície. O susceptor revestido deve, portanto, ser tratado como um componente do reator crítico para o processo, e não como um suporte passivo de wafer.

As temperaturas típicas de crescimento ilustram a carga: GaN MOCVD geralmente funciona perto de 1000–1100°C, a epitaxia de Si em torno de 1050–1200°C e a epitaxia de SiC em torno de 1500–1700°C. A temperatura do wafer depende da potência do aquecedor, além da geometria do susceptor, emissividade, profundidade do bolsão, rotação e fluxo de gás.

O MOCVD planetário usa fluxo laminar e rotação de múltiplos transportadores para melhorar a espessura, composição e uniformidade de dopagem.[1]

2. Parâmetros de revestimento CVD SiC e TaC

Conclusão central: “Revestimento de 100 μm” não é uma especificação completa de semicondutores. Densidade, pureza, microestrutura, rugosidade, CTE, distribuição de espessura, adesão e controle de defeitos devem ser considerados em conjunto, especialmente em bolsões, bordas, furos e características sombreadas onde a deposição local pode diferir.

A cadeia de engenharia é:

Relação temperatura / pressão / gás CVD → crescimento de grãos → densidade / rugosidade / tensão → vida útil do revestimento.

A pressão mais alta aumentou a rugosidade e a porosidade, enquanto a temperatura excessiva produziu estruturas mais grosseiras.[3]

3. Uniformidade térmica e repetibilidade entre corridas

Conclusão central: Um revestimento pode tornar-se inaceitável no processo antes de descascar visivelmente. Desvio de espessura, recessão, depósitos ou alteração de rugosidade podem alterar a transferência de calor e a emissividade do wafer para o susceptor, criando temperatura ou desvio entre ciclos enquanto o componente ainda parece mecanicamente intacto.

Balanço de calor da bolacha:

Qtotal = Qcondução + Qradiação + Qconvecção

O susceptor revestido influencia estes termos através das propriedades do material, condição da superfície e geometria. A profundidade do bolsão é importante porque o acúmulo de revestimento altera a geometria final do assentamento do wafer.

Um revestimento nominal de 100 μm que varia em torno de um bolsão pode alterar tanto o caminho térmico local quanto as dimensões finais. Pequenas variações não causam automaticamente não uniformidade, mas a profundidade do bolsão pós-revestimento deve ser um CTQ.

Durante a produção:

depósitos de crescimento + limpeza + ciclo térmico → desvio de rugosidade/emissividade → desvio de limite térmico → desvio de temperatura do wafer → desvio de taxa de crescimento/composição.

A vida útil dos componentes deve, portanto, ser definida pelos limites do processo – e não simplesmente por “nenhuma quebra visível”.

4. CVD SiC vs. Seleção TaC CVD

Conclusão central: CVD SiC é a base prática para muitas peças de epitaxia de Si, GaN e SiC devido à sua maturidade, pureza e compatibilidade com grafite. O TaC torna-se atraente quando temperaturas extremas ou química rica em Si fazem da recessão do SiC o mecanismo verificado de limitação da vida útil.

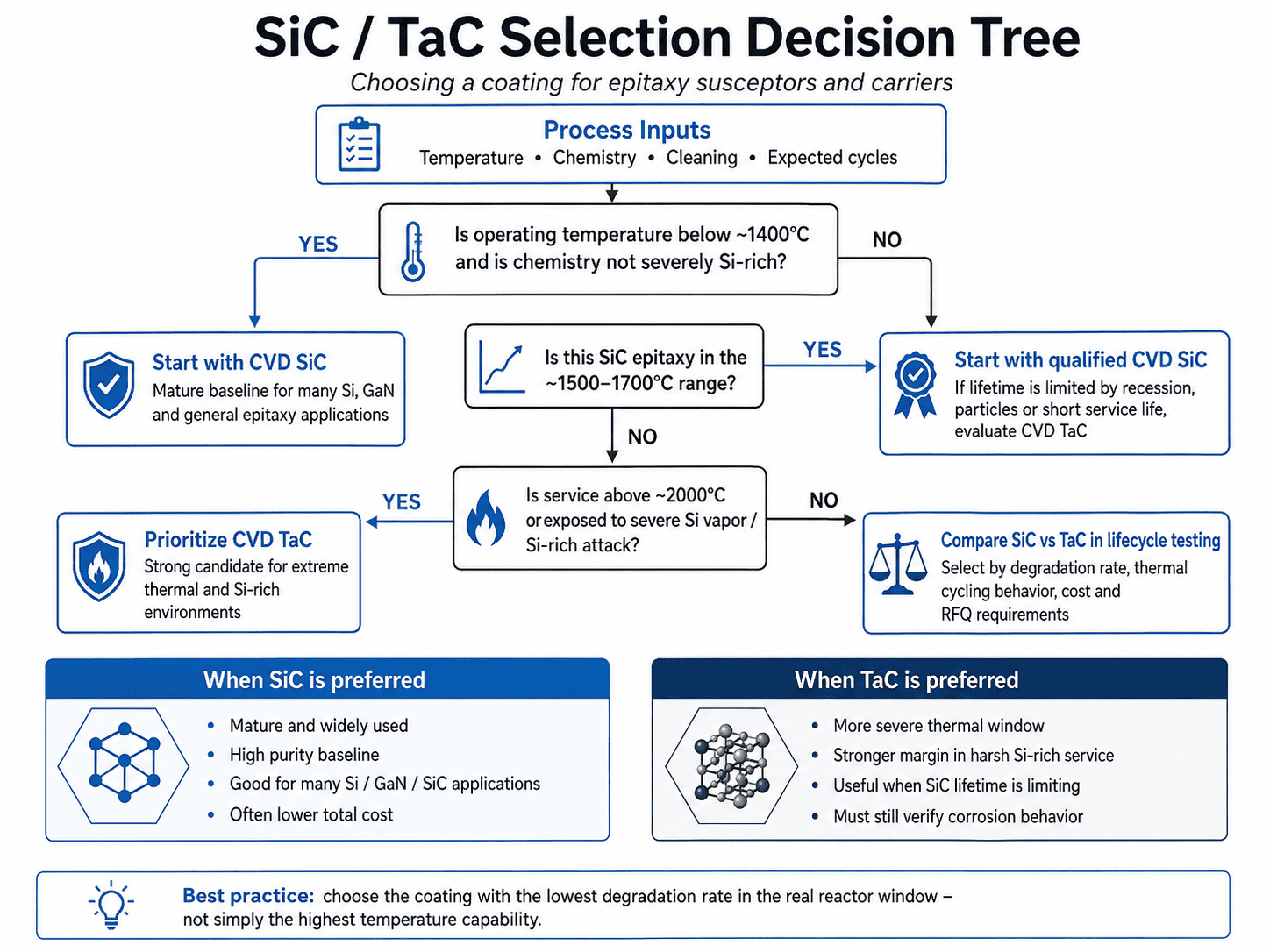

Árvore de decisão de seleçãoT < ~1400°C e SiC quimicamente compatível?

→ Sim: qualifica CVD SiC.

→ Não: continue.

Epitaxia de SiC a ~1500–1700°C?

→ Comece com SiC comprovado. Se a recessão, as partículas ou a vida curta dominarem, compare o TaC.

>2000°C ou exposição severa ao vapor de Si?

→ Priorizar a avaliação do TaC.

O TaC não é quimicamente invulnerável. A 1973 K em vapor de silício, CVD TaC formou produtos de reação TaSi₂/SiC; aumentar a exposição ao Si aumentou a profundidade e a rugosidade da corrosão.[4] A seleção deve, portanto, basear-se na taxa de degradação no reator real e não apenas no ponto de fusão.

5. Mecanismos de falha de revestimento CVD

Conclusão central: A maioria das falhas do susceptor revestido surge de tensão térmica acoplada, não uniformidade de deposição, recessão química e danos de limpeza ou manuseio. A análise de falhas deve vincular o defeito visível ao seu mecanismo raiz e depois ao sintoma do wafer, em vez de parar na “descamação do revestimento”.

Uma relação útil de tensão térmica de primeira ordem é:

σ ≈ E × Δα × ΔT

onde E é o módulo de revestimento, Δα a diferença CTE revestimento/substrato e ΔT a excursão térmica. É por isso que a correspondência CTE de grafite é quase tão importante quanto a pureza do revestimento.

Bolsões profundos, furos e ranhuras podem receber diferentes transportes de precursores:

revestimento local fino/poroso → ataque térmico/químico → exposição à grafite → erosão → partículas → risco de defeito do wafer.

Um componente pode, portanto, atingir o fim de vida do processo antes do fim de vida mecânico.

6. Requisitos de qualificação e RFQ

Conclusão central: A qualificação deve converter as condições do reator em CTQs mensuráveis ​​e verificá-las na geometria final. Os certificados de materiais por si só são insuficientes; o objetivo é a integridade repetível do revestimento, as dimensões e o comportamento térmico/químico por meio de ciclos representativos de crescimento e limpeza.

Uma especificação prática deve incluir:

• Material: grau de grafite, pureza, CTE; fase de revestimento e pureza.
• Revestimento: espessura, limites locais, rugosidade, critérios de furo/porosidade, critérios de adesão ou ciclo térmico.
• Geometria: profundidade do bolsão após revestimento, planicidade/excentricidade, diâmetro externo/diâmetro interno, furos e CTQs relacionados à rotação.
• Processo: tamanho do wafer, temperatura, gases, pressão, modo de aquecimento/rotação, química de limpeza e ciclos esperados.

Pontos de verificação recomendados:

Entrada → ciclos de crescimento definidos → limpeza → fim de vida.

Correlacionar esses pontos de verificação com dados de partículas e wafers é mais útil do que apenas a inspeção visual.

7. Perguntas frequentes

Qual deve ser a espessura do CVD SiC?

Cerca de 100 μm é uma referência útil, não um ótimo universal. Geometria, tolerância à corrosão, tensão e tolerância dimensional determinam o alvo.

O revestimento mais espesso sempre dura mais?

Não. Acrescenta reserva de corrosão, mas também pode aumentar a tensão residual e a mudança dimensional.

Por que o revestimento de SiC descasca?

Contribuintes típicos são incompatibilidade de CTE, tensão residual, defeitos de interface, geometria de borda, ciclagem térmica, ataque químico e danos de limpeza.

Quando o TaC deve substituir o SiC?

Quando é comprovado que o ataque de alta temperatura ou rico em Si é o limite de vida útil do SiC dominante e o TaC oferece um melhor resultado do ciclo de vida.

Conclusão

Conclusão central: A grafite revestida com CVD deve ser qualificada como parte do processo de epitaxia. O objetivo é um comportamento térmico, químico e dimensional estável durante toda a produção, com o fim da vida útil definido por CTQs mensuráveis ​​do processo, em vez de apenas danos visíveis.

A cadeia de engenharia é:

substrato de grafite → microestrutura CVD → geometria acabada → estabilidade térmica/química → repetibilidade do wafer.

A melhor pergunta não é simplesmente “Qual é a espessura do revestimento?” mas “Como este componente se comportará após repetidos ciclos de crescimento, limpeza e ciclos térmicos, e que limite mensurável define o seu fim de vida?”

Referências

[1] AIXTRON SE, Princípio Planetário (MOCVD).

[2] Carbono SGL, revestimento SIGRAFINE® SiC – Dados de materiais.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), “Estudo da Correlação Processo-Estrutura-Propriedade em Revestimentos CVD-SiC em Substratos de Grafite”.

[4] Hao K. et al., Vacuum 241, 114677 (2025), “Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates.”

O engenheiro Nickwu tem 15 anos de experiência em pesquisa e desenvolvimento de revestimentos CVD e materiais de zona quente à base de carbono. Ele liderou o projeto para introduzir a produção em massa dos primeiros componentes de grafite revestidos com TaC da China, usados ​​na epitaxia de SiC de 8 polegadas. Ele participou de vários projetos de design de zona quente e análise de falhas para crescimento de cristais de SiC e detém sete patentes de invenção relacionadas a materiais de zona quente.
