O que é um barco wafer de cerâmica SiC? Especificações, materiais e aplicações

Em processos de semicondutores de alta temperatura, o manuseio, o suporte e o tratamento térmico dos wafers dependem de um componente de suporte especial – o barco do wafer. À medida que as temperaturas do processo aumentam e os requisitos de limpeza e controle de partículas aumentam, os tradicionais barcos de wafer de quartzo revelam gradualmente problemas como vida útil curta, altas taxas de deformação e baixa resistência à corrosão.Barcos wafer de cerâmica de carboneto de silício (SiC)surgiram neste contexto e tornaram-se um transportador chave em equipamentos de processamento térmico de alta qualidade.

O carboneto de silício (SiC) é um material cerâmico de engenharia que combina alta dureza, alta condutividade térmica e excelente estabilidade química.Cerâmica SiC, formados por meio de sinterização em alta temperatura, não apenas exibem resistência superior ao choque térmico, mas também mantêm estrutura e tamanho estáveis ​​em ambientes oxidantes e corrosivos. Como resultado, quando fabricado em forma de wafer boat, ele pode suportar com segurança processos de alta temperatura, como difusão, recozimento e oxidação, tornando-o particularmente adequado para processos térmicos que operam em temperaturas acima de 1100°C.

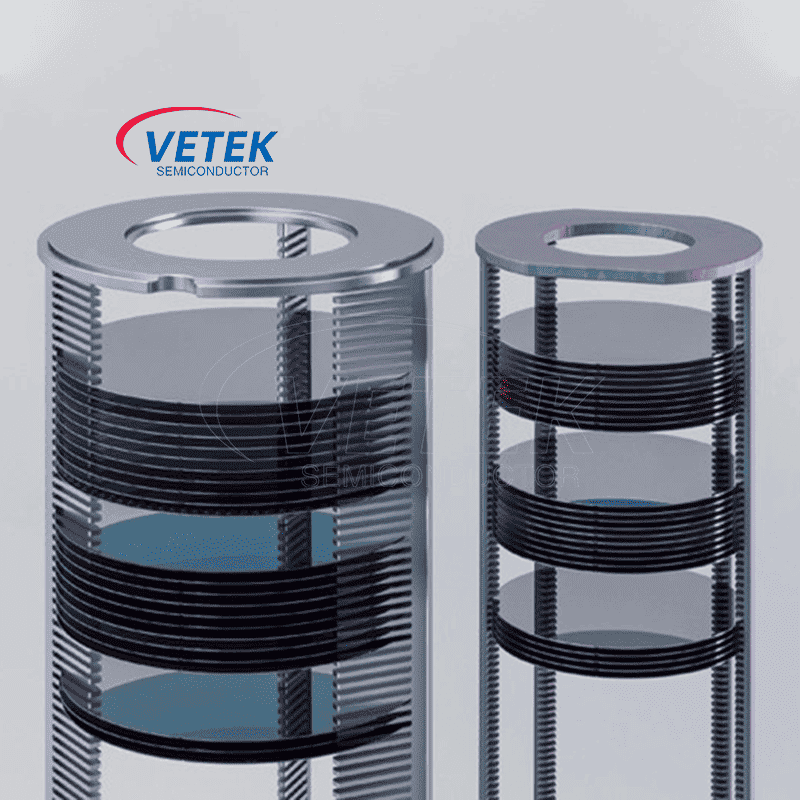

1. O que é um barco wafer de cerâmica SiC?

A estrutura dos barcos wafer é geralmente projetada com uma configuração de grade paralela de múltiplas camadas, capaz de conter dezenas ou até centenas de wafers simultaneamente. As vantagens da cerâmica SiC no controle dos coeficientes de expansão térmica tornam-nas menos propensas à deformação térmica ou microfissuras durante processos de aumento e redução de alta temperatura. Além disso, o teor de impurezas metálicas pode ser rigorosamente controlado, reduzindo significativamente os riscos de contaminação em altas temperaturas. Isso os torna altamente adequados para processos extremamente sensíveis à limpeza, como a fabricação de dispositivos de energia, MOSFETs de SiC, MEMS e outros produtos.

2. Barcos Wafer de Quartzo vs SiC vs Grafite: Comparação de Materiais

Em comparação com os barcos wafer de quartzo tradicionais, os barcos wafer de cerâmica de carboneto de silício normalmente têm uma vida útil 3 a 5 vezes mais longa sob condições de ciclos térmicos frequentes e de alta temperatura. Sua maior rigidez e resistência à deformação permitem um alinhamento mais estável do wafer, o que ajuda a melhorar o rendimento. Mais importante ainda, os materiais de SiC mantêm alterações dimensionais mínimas durante ciclos frequentes de aquecimento e resfriamento, reduzindo o lascamento da borda do wafer ou o derramamento de partículas causado pela deformação do barco do wafer.

3. Tipos de materiais para barcos wafer de carboneto de silício

Nem todos os barcos wafer SiC são fabricados com o mesmo tipo de cerâmica. Diferentes rotas de fabricação produzem microestruturas e características de desempenho distintas.

3.1 Carboneto de Silício Recristalizado (RSiC)

O SiC recristalizado é usado em componentes cerâmicos projetados para altas temperaturas. Dependendo do grau, pode apresentar porosidade aberta significativa, o que deve ser considerado na avaliação de contaminação, limpeza e compatibilidade do processo.

3.2 Carboneto de Silício Sinterizado (SSiC)

O SiC sinterizado sem pressão pode fornecer uma estrutura cerâmica densa com alta dureza, resistência mecânica e bom desempenho térmico. As propriedades reais dependem da formulação, do processo de sinterização e do tipo do material.

3.3 Carboneto de Silício Ligado por Reação (RBSiC/SiSiC)

O SiC ligado por reação geralmente contém uma fase residual de silício. Isto pode influenciar a temperatura máxima de serviço e a compatibilidade química, pelo que os seus limites de funcionamento não devem ser considerados idênticos aos do RSiC ou SSiC.

3.4 Portadores de Wafer de Grafite Revestidos com SiC

Um transportador de wafer de grafite revestido com SiC é uma construção diferente de um barco de wafer de cerâmica monolítica de SiC.

Utiliza um substrato de grafite protegido por um revestimento de SiC depositado. Tais projetos podem oferecer vantagens em ambientes específicos de processamento térmico, mas a integridade do revestimento, as bordas expostas e a contaminação potencial devem ser avaliadas.

4. Perspectivas Futuras

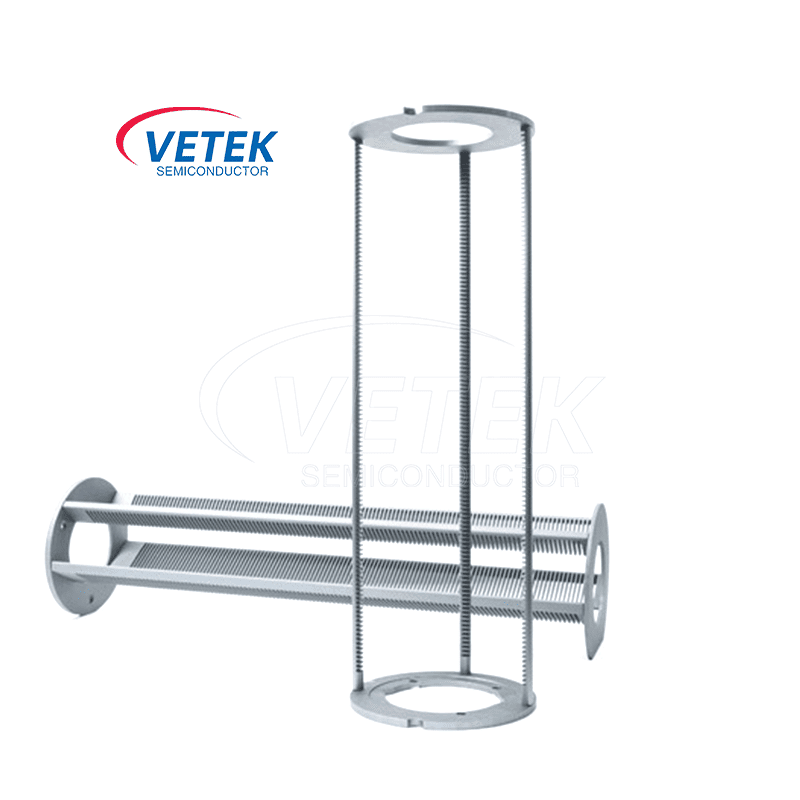

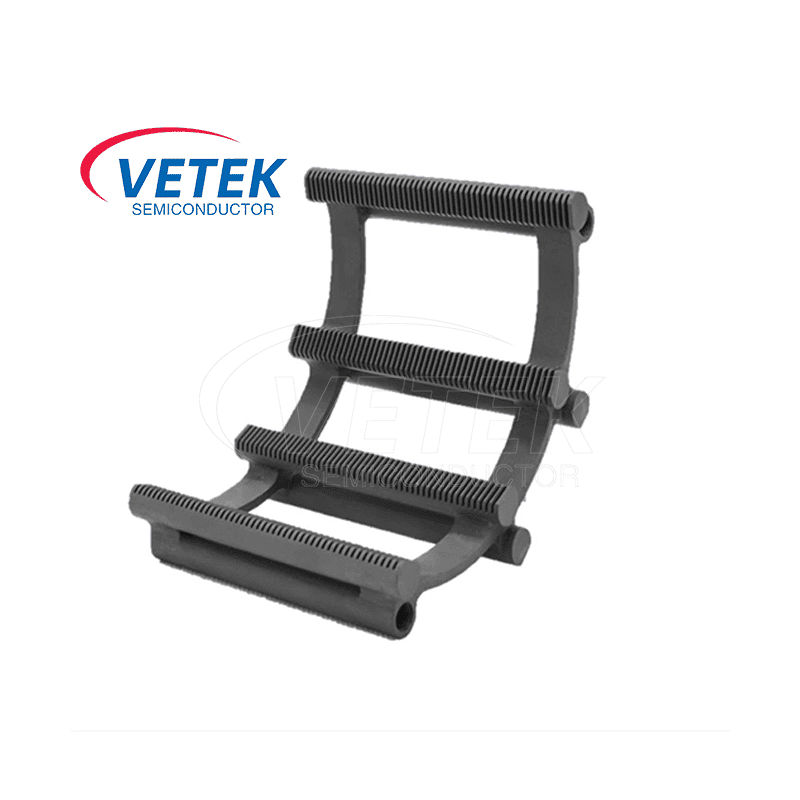

Em aplicações industriais, os barcos wafer cerâmicos de carboneto de silício estão gradualmente se tornando a escolha preferida dos fabricantes de equipamentos de última geração em processos de processamento térmico, desde dispositivos tradicionais de silício até materiais semicondutores de terceira geração. Eles não são apenas adequados para vários equipamentos de processamento térmico, como fornos tubulares verticais e fornos de oxidação horizontais, mas seu desempenho estável em ambientes de alta temperatura e altamente corrosivos também oferece garantias mais fortes de consistência do processo e capacidade do equipamento.

A popularização gradual dos barcos wafer de cerâmica de carboneto de silício marca a aceleração de materiais cerâmicos avançados que penetram nos principais componentes de suporte de equipamentos semicondutores. Em comparação com os materiais de quartzo tradicionais, suas vantagens em estabilidade a altas temperaturas, rigidez estrutural e resistência à fadiga térmica fornecem uma base material confiável para a evolução contínua de temperaturas mais altas e janelas de processo mais rigorosas. Atualmente, os barcos wafer cerâmicos de carboneto de silício de 6 e 8 polegadas são amplamente utilizados nos processos de tratamento térmico de produção em massa de dispositivos de energia na indústria de semicondutores.

A especificação de 12 polegadas está sendo gradualmente introduzida em processos de ponta e linhas de produção avançadas, tornando-se uma direção importante para a próxima fase de colaboração em equipamentos e materiais. Ao mesmo tempo, os barcos wafer de 2 a 4 polegadas continuam a desempenhar um papel em plataformas de pesquisa e cenários de processos específicos, como processamento de substrato de LED e verificação de processos. Os barcos wafer cerâmicos de carboneto de silício demonstrarão maiores vantagens em estabilidade, controle de tamanho e capacidade do wafer, impulsionando a evolução contínua da tecnologia de materiais cerâmicos relacionados.

Perguntas frequentes

1. Qual é a principal função de um barco wafer?

Um barco de wafer mantém wafers semicondutores em posições espaçadas com precisão durante o processamento do forno. Suas principais funções são suporte mecânico, alinhamento de wafer e compatibilidade com o ambiente de processo térmico e químico.

2. Qual é a diferença entre um barco wafer SiC e um barco wafer de quartzo?

Os barcos wafer de cerâmica SiC geralmente fornecem maior condutividade térmica e maior capacidade mecânica em altas temperaturas para classes adequadas. Os barcos wafer de quartzo têm expansão térmica muito menor e são amplamente utilizados em processos estabelecidos de fornos de semicondutores limpos. O material preferido depende das condições operacionais.

3. Que temperatura um barco wafer de cerâmica SiC pode suportar?

Não existe um limite único de temperatura para todos os barcos de wafer de cerâmica SiC. A temperatura máxima de operação depende do grau de SiC, da atmosfera do forno, da carga mecânica, da duração da exposição e do ciclo térmico. O componente acabado deve ser qualificado para as condições de processo pretendidas.

4. Os barcos wafer de SiC são adequados para difusão e oxidação?

Sim, barcos de wafer de cerâmica SiC adequadamente selecionados e qualificados podem ser usados ​​em aplicações de difusão e oxidação. A química do material, a limpeza da superfície, o projeto mecânico e a compatibilidade com gases de processo devem ser verificados.

5. Os barcos wafer de cerâmica SiC podem ser personalizados?

Os barcos wafer podem ser projetados para diferentes configurações de forno, dimensões de wafer, contagem de slots, passos e geometrias de suporte, sujeitos à viabilidade de fabricação e validação do projeto.

6. Qual é a diferença entre os barcos de wafer de grafite revestidos de SiC sólido e de SiC?

Os barcos wafer de cerâmica sólida de SiC usam um corpo cerâmico, enquanto os transportadores de grafite revestidos de SiC usam um substrato de grafite com uma camada protetora de SiC. A sua resposta térmica, mecanismos de falha, riscos de contaminação e limites de serviço são diferentes.

7. O que causa a geração de partículas em barcos wafer?

As causas potenciais incluem abrasão mecânica, geometria inadequada de contato do wafer, acúmulo de filme depositado, danos térmicos, defeitos superficiais e contaminação durante o manuseio ou limpeza. A análise da causa raiz deve considerar o material transportador e o processo real do forno.
