Por que o susceptor de grafite revestido com SiC é essencial para a epitaxia de semicondutores

À medida que os dispositivos semicondutores continuam a evoluir em direção a maior potência, maior frequência e maior integração, os requisitos impostos aos equipamentos de crescimento epitaxial tornaram-se cada vez mais exigentes. Seja produzindo dispositivos de energia SiC, componentes GaN RF, chips LED ou wafers epitaxiais de silício, os fabricantes contam com um componente crítico dentro do reator – o susceptor de grafite revestido de SiC.

Embora raramente seja visível fora da câmara de reação, este componente afeta diretamente a uniformidade da temperatura do wafer, a geração de partículas, a vida útil do revestimento e, em última análise, o rendimento do dispositivo.

O que é um susceptor de grafite revestido com SiC?

Um susceptor de grafite revestido com SiC é um componente de grafite projetado com precisão e protegido por um denso revestimento de carboneto de silício por Deposição Química de Vapor (CVD).

Dentro de um reator epitaxial, o susceptor desempenha diversas funções críticas:

• Suporta wafers semicondutores durante todo o processo de crescimento
• Transfere o calor uniformemente do aquecedor para o wafer
• Gira junto com o wafer para melhorar a uniformidade do filme
• Mantém a estabilidade dimensional sob repetidos ciclos térmicos
• Protege o substrato de grafite contra gases de processo corrosivos

Dependendo do processo, os susceptores podem ser projetados como susceptores de panqueca, susceptores de barril, bandejas, transportadores de wafer ou componentes de reator personalizados.

Por que não usar grafite puro?

A grafite é reconhecida há muito tempo como um dos melhores materiais de engenharia para altas temperaturas devido a:

· Excelente condutividade térmica

· Baixo coeficiente de expansão térmica

· Estabilidade em altas temperaturas

· Fácil usinabilidade

· Baixa densidade

No entanto, a grafite pura não é adequada para processamento direto de semicondutores.

Durante a epitaxia, gases de processo como H₂, HCl, NH₃, silano, clorossilanos e precursores metal-orgânicos atacam continuamente as superfícies expostas de grafite. Com o tempo, o grafite começa a oxidar, corroer e liberar partículas de carbono.

Essas partículas podem:

· contaminar wafers,

· aumentar a densidade de defeitos,

· reduzir a uniformidade epitaxial,

· encurtar os intervalos de manutenção do reator.

Portanto, quase todos os reatores semicondutores modernos usam revestimentos cerâmicos protetores em vez de grafite exposto.

Por que o carboneto de silício é o revestimento preferido？

Entre os materiais de revestimento disponíveis – incluindo BN, ZrB₂, TaC e vários revestimentos de óxido – o carboneto de silício CVD tornou-se o padrão da indústria porque oferece um excelente equilíbrio entre propriedades térmicas, químicas e mecânicas.

As principais vantagens incluem:

• Excelente resistência química: O SiC denso evita que gases corrosivos atinjam o substrato de grafite, prolongando drasticamente a vida útil do componente.
• Excelente condutividade térmica: A alta condutividade térmica permite rápida transferência de calor, mantendo excelente uniformidade de temperatura em todo o wafer.
• Baixa incompatibilidade de expansão térmica: O coeficiente de expansão térmica do SiC se assemelha muito ao grafite, reduzindo o estresse interno durante repetidos ciclos de aquecimento e resfriamento.
• Alta Dureza: O revestimento resiste à abrasão durante o carregamento do wafer e a operação do reator.
• Alta Pureza: Revestimentos CVD SiC de alta qualidade minimizam a contaminação metálica e a geração de partículas – fundamental para a fabricação avançada de semicondutores.

Por que deposição química de vapor (CVD)?

Existem várias tecnologias de revestimento, incluindo:

· Pulverização de plasma

· Revestimento sol-gel

· Deposição eletroforética

· Cimentação do pacote

· Revestimento com pincel

No entanto, a fabricação de semicondutores favorece esmagadoramente a Deposição Química de Vapor (CVD) porque produz revestimentos com:

· pureza extremamente alta,

· excelente densidade,

· espessura uniforme,

· adesão superior,

· baixa porosidade,

· excelente conformidade em geometrias complexas.

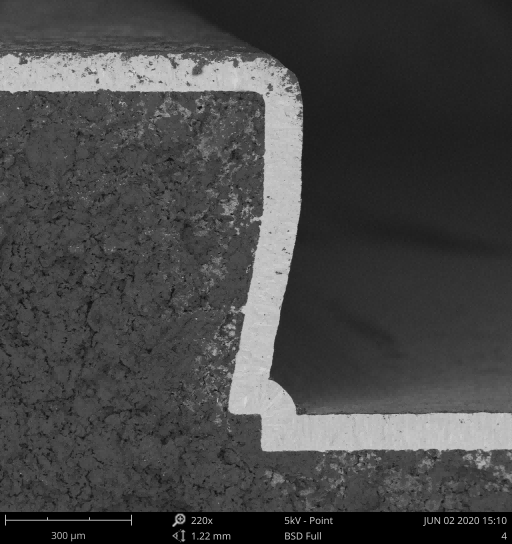

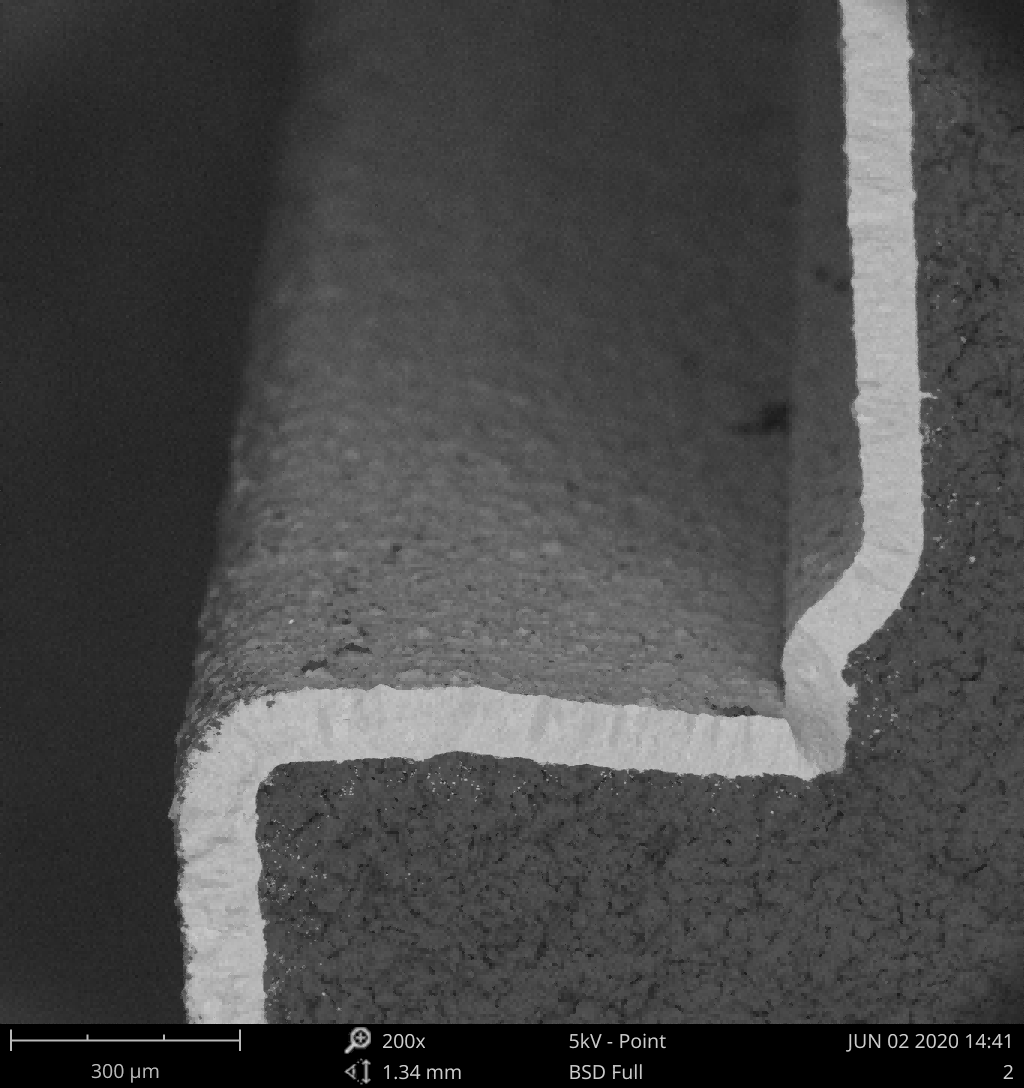

Ao contrário dos revestimentos pulverizados que muitas vezes contêm poros e interfaces fracas, o CVD SiC forma uma densa camada cristalina quimicamente ligada ao substrato de grafite, resultando em uma vida útil significativamente mais longa sob condições adversas de processo.

Aplicações Típicas

Componentes de grafite revestidos com SiC são amplamente utilizados em:

SiC Epitaxy: Suporta wafers de SiC condutores e semi-isolantes durante o crescimento homoepitaxial para MOSFETs, SBDs e outros dispositivos de energia.

Epitaxia de Silício: Fornece plataformas térmicas estáveis ​​para epitaxia de wafer de silício usada em CMOS e fabricação de semicondutores de potência.

GaN Epitaxy: Suporta crescimento de GaN-on-Si e GaN-on-SiC para dispositivos RF, HEMTs, MicroLEDs e eletrônicos de potência.

Fabricação de LED:Usado dentro de reatores MOCVD para crescimento epitaxial azul, verde, UV e MicroLED.

Conclusão

À medida que os processos de semicondutores continuam avançando em direção a wafers maiores, janelas de processo mais estreitas e densidades de defeitos mais baixas, a importância dos componentes do reator de alto desempenho continua a crescer.

Os susceptores de grafite revestidos com CVD SiC tornaram-se indispensáveis ​​porque combinam o desempenho térmico superior do grafite com a excelente resistência química, pureza e durabilidade do carboneto de silício.

Seja para dispositivos de energia SiC, eletrônicos GaN RF, produção de LED ou epitaxia de silício, investir em componentes de grafite revestidos com SiC de alta qualidade contribui diretamente para maior rendimento, maior tempo de atividade do equipamento e menores custos de fabricação.
