Meia-lua para Câmara de Reação LPE

O que é meia-lua em uma câmara de reação LPE?

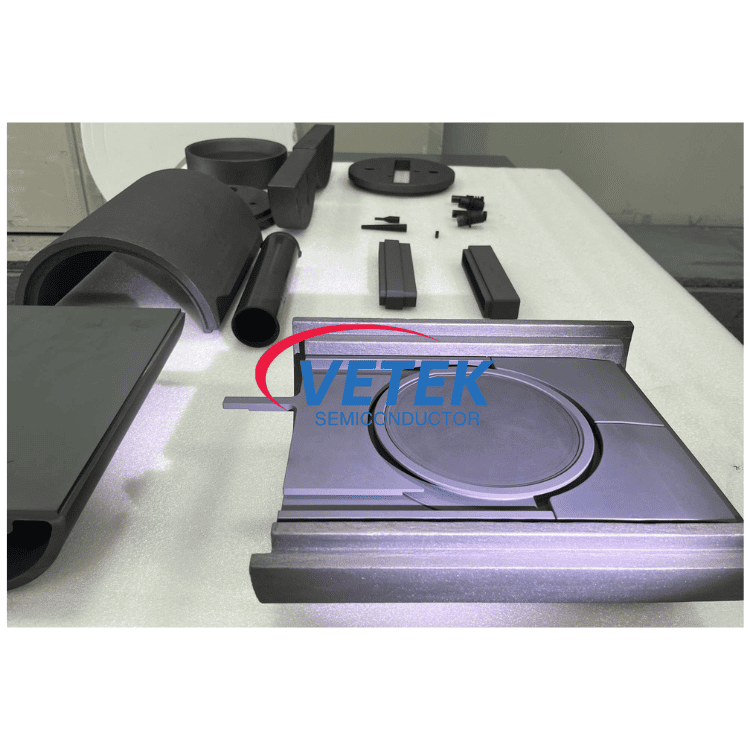

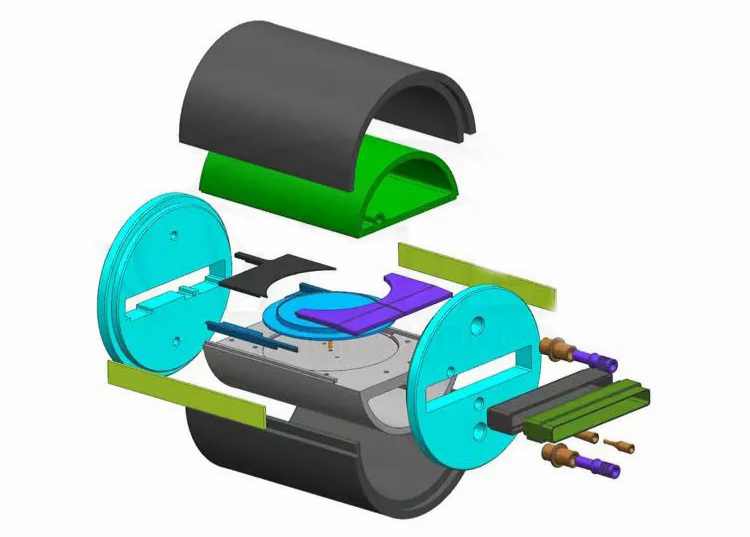

Em muitos reatores horizontais LPE, o Halfmoon faz parte do conjunto da câmara interna. Diferentes fabricantes de equipamentos podem usar estruturas ligeiramente diferentes, mas a função geralmente é semelhante. O componente geralmente é separado em seções superior e inferior:

• Meia Lua Superior:A parte superior funciona principalmente como estrutura de suporte dentro do reator. Como permanece próximo à zona de processo de alta temperatura por longos períodos, o material precisa permanecer estável sem deformação óbvia após ciclos térmicos repetidos. Outro ponto importante é a estabilidade química. Durante a epitaxia do SiC, o ambiente da câmara contém gases reativos, portanto a superfície do grafite deve ser devidamente protegida.

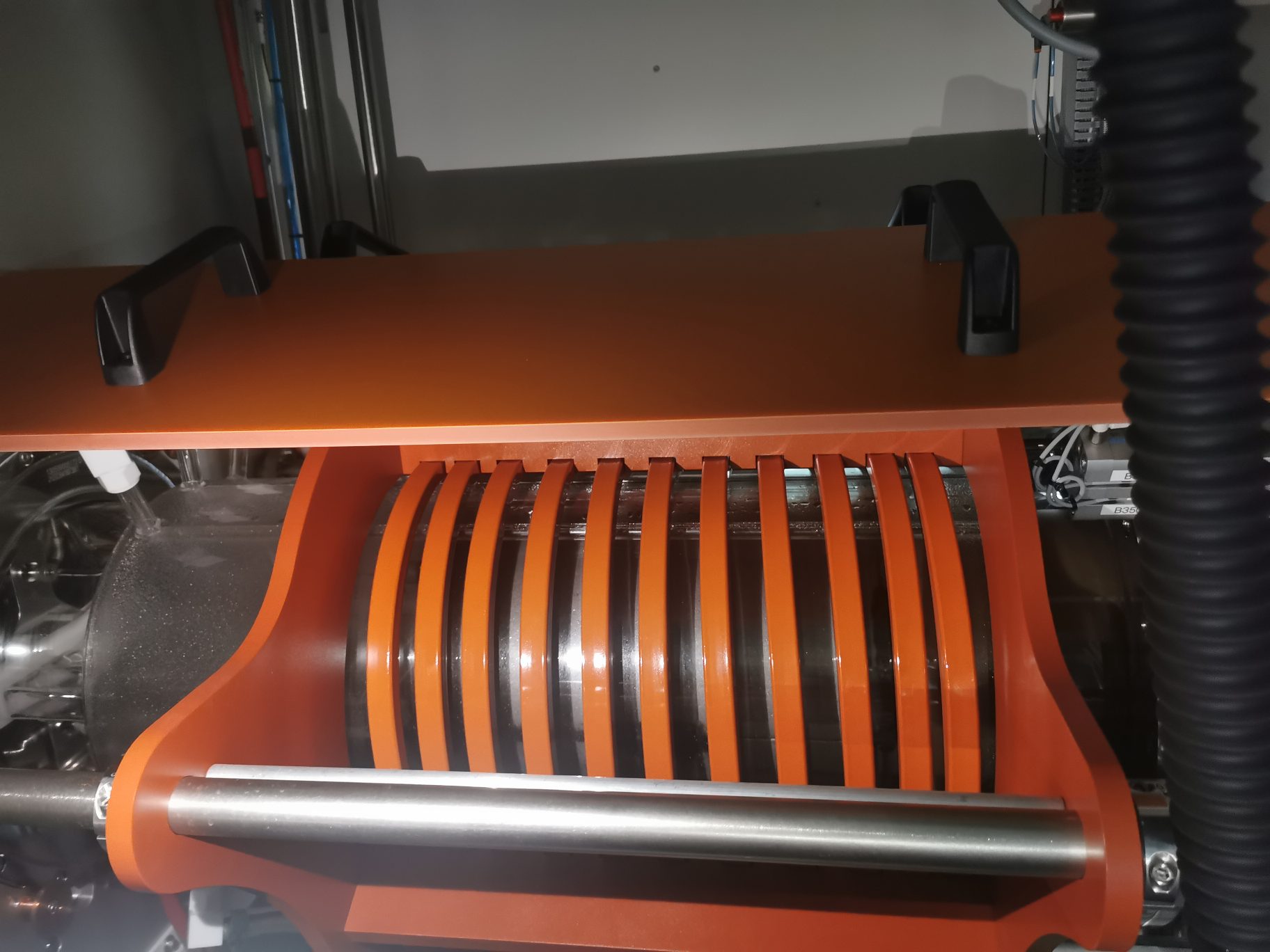

• Meia Lua Inferior:A seção inferior é conectada próxima à área do tubo de quartzo e ao conjunto rotativo. Está envolvido na introdução de gases e no suporte mecânico durante o crescimento epitaxial. Comparado com peças estruturais de grafite comuns, o Halfmoon inferior geralmente enfrenta requisitos mais elevados de resistência à oxidação e estabilidade ao choque térmico devido ao aquecimento e resfriamento contínuos durante a operação do reator.

Principais recursos do VETEK Halfmoon para câmara de reação LPE

1. Substrato de grafite de alta pureza

O material base é grafite de alta pureza adequado para ambientes de processo de semicondutores. A pureza do material é importante na epitaxia do SiC porque a contaminação metálica pode afetar a estabilidade do crescimento do cristal e a qualidade do filme. A VETEK utiliza materiais de grafite purificados com níveis de impurezas controlados para esta aplicação.

2. Revestimento CVD SiC e TaC avançado

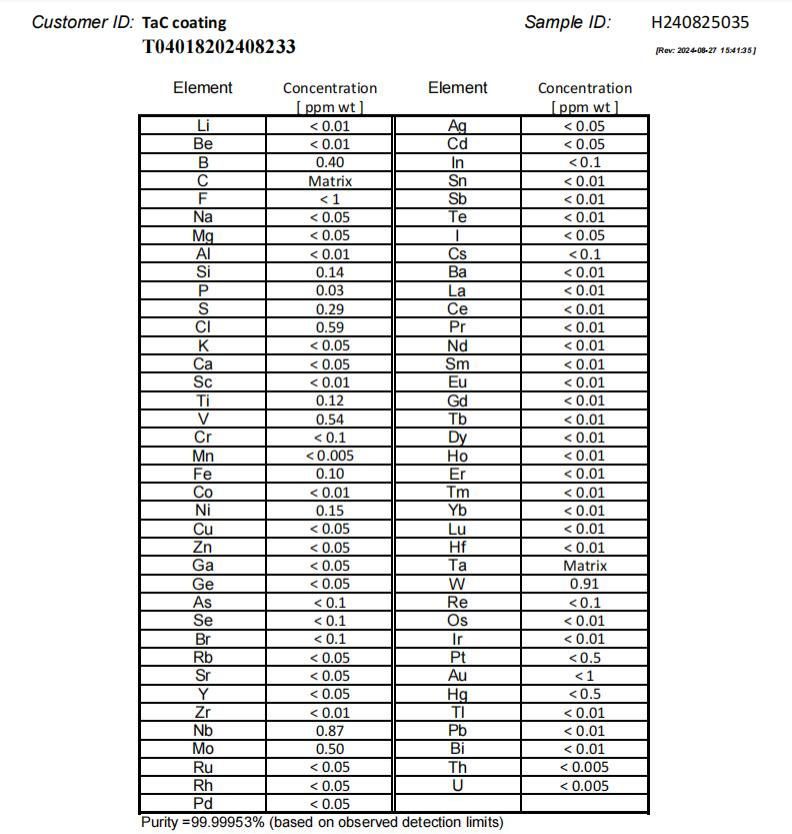

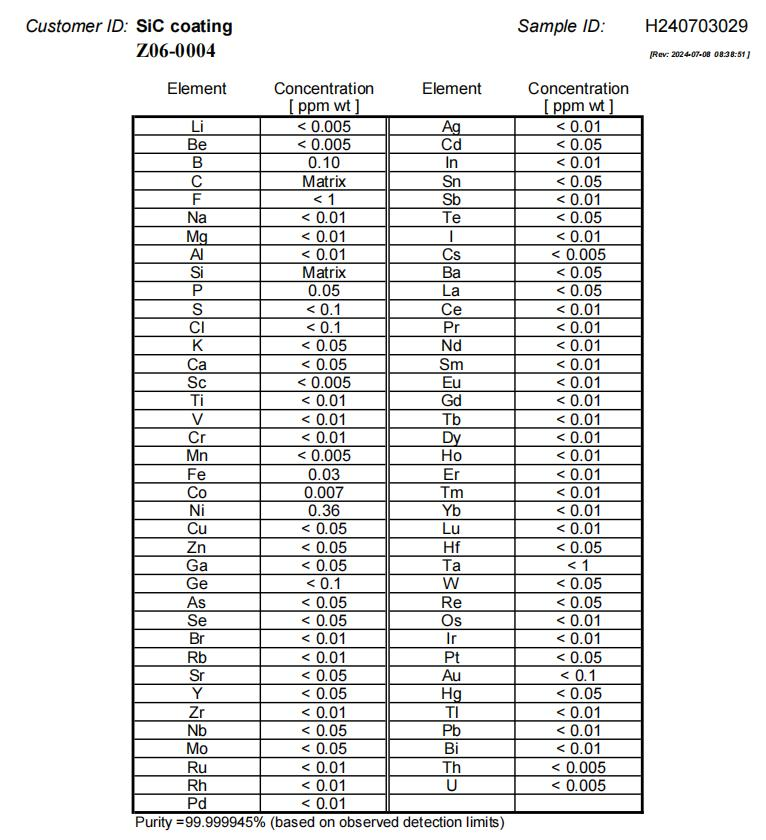

A maioria dos componentes Halfmoon são revestidos com SiC CVD para melhorar a proteção da superfície sob condições de processo de alta temperatura. Para ambientes mais exigentes, o revestimento TaC também está disponível. As vantagens típicas das estruturas revestidas incluem:

• melhor resistência a gases de processo corrosivos
• menor geração de partículas
• maior durabilidade da superfície
• melhor estabilidade durante o ciclo térmico

No uso prático, a seleção do revestimento geralmente depende da temperatura do reator, da química do processo e da vida útil esperada.

3. Excelente estabilidade térmica

Projetado para ambientes de processamento de semicondutores de alta temperatura, o VETEK Halfmoon mantém a estabilidade dimensional e a integridade estrutural durante ciclos epitaxiais prolongados, tornando-o altamente adequado para equipamentos LPE e MOCVD.

4. Usinagem CNC de precisão

A VETEK possui recursos avançados de usinagem CNC de precisão com controle dimensional em nível de mícron, garantindo excelente compatibilidade com estruturas complexas de reatores LPE e requisitos de equipamentos personalizados.

5. Longa vida útil

Através da tecnologia de adesão de revestimento otimizada e do processamento de materiais de alta pureza, os componentes VETEK Halfmoon demonstram excelente durabilidade sob ciclos térmicos repetidos e gases de processo corrosivos, reduzindo a frequência de manutenção e os custos operacionais totais.

Vantagens Técnicas

Aplicativos

A Câmara de Reação VETEK Halfmoon para LPE é amplamente utilizada em:

• Sistemas de epitaxia de carboneto de silício (SiC)

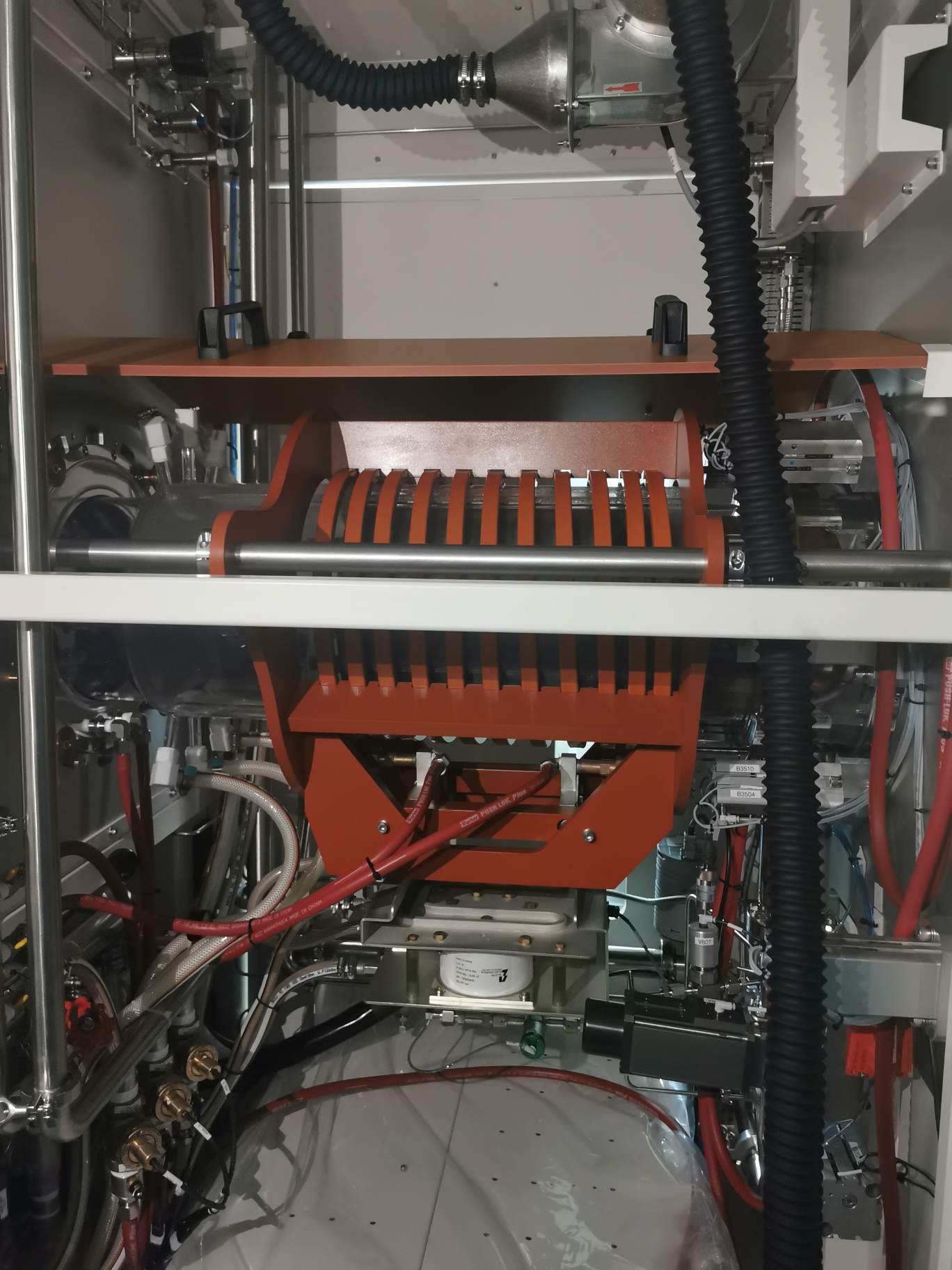

• Reatores horizontais LPE
• Equipamento de crescimento epitaxial semicondutor
• Câmaras de processo CVD de alta temperatura
• Sistemas avançados de campo térmico de semicondutores
• Sistemas de crescimento de cristal SiC
• Fabricação de semicondutores de terceira geração

Nossos produtos são compatíveis com diversas plataformas de equipamentos convencionais da indústria e podem ser personalizados de acordo com desenhos do cliente ou especificações do reator.

Por que escolher o semicondutor VETEK?

A VETEK Semiconductor tem se concentrado em componentes semicondutores de grafite e tecnologias de revestimento há muitos anos. Desde 2016, a empresa continua desenvolvendo suas capacidades em processamento de purificação, usinagem de grafite de precisão e produção de revestimento CVD para aplicações de semicondutores.

Capacidades VETEK:

• Experiência com componentes epitaxia de SiC e peças de reatores
• Produção interna de revestimento CVD SiC e TaC
• Controle de purificação de material em nível de semicondutor
• Fabricação personalizada com base em desenhos ou amostras
• Capacidade de produção estável para pedidos em lote
• Fornecimento de feltro de grafite e materiais de campo térmico
• Sistema de gestão da qualidade ISO9001
• Suporte técnico para clientes no exterior

Perguntas frequentes

(1) Qual é a função do Halfmoon em um reator LPE?

O componente Halfmoon oferece suporte à orientação do fluxo de gás, integração da estrutura da câmara, gerenciamento de temperatura e rotação do susceptor dentro da câmara de reação epitaxial.

(2) O Halfmoon está em contato direto com o wafer?

Normalmente não. Na maioria das estruturas de reatores LPE, o Halfmoon permanece ao redor do conjunto da câmara em vez de tocar diretamente no wafer.

(3) Por que usar revestimento SiC ou TaC na superfície?

O revestimento é principalmente para proteção. Durante a epitaxia do SiC, as peças de grafite ficam expostas a altas temperaturas e gases reativos por longos períodos. O revestimento ajuda a melhorar a resistência à oxidação e reduz o desgaste superficial e a geração de partículas.

(4) A peça pode ser personalizada?

Sim. A maioria das peças do Halfmoon são feitas de acordo com a estrutura do reator e os desenhos do cliente, porque as dimensões e os detalhes de instalação geralmente variam entre as plataformas do equipamento.
