Análise de fissuração de susceptor de grafite revestido com SiC MOCVD e estudo de caso de otimização de tensão térmica

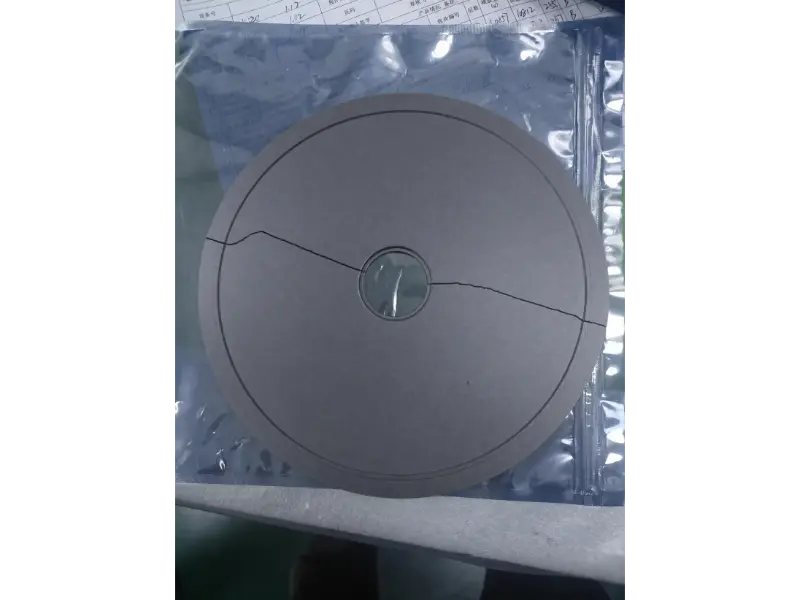

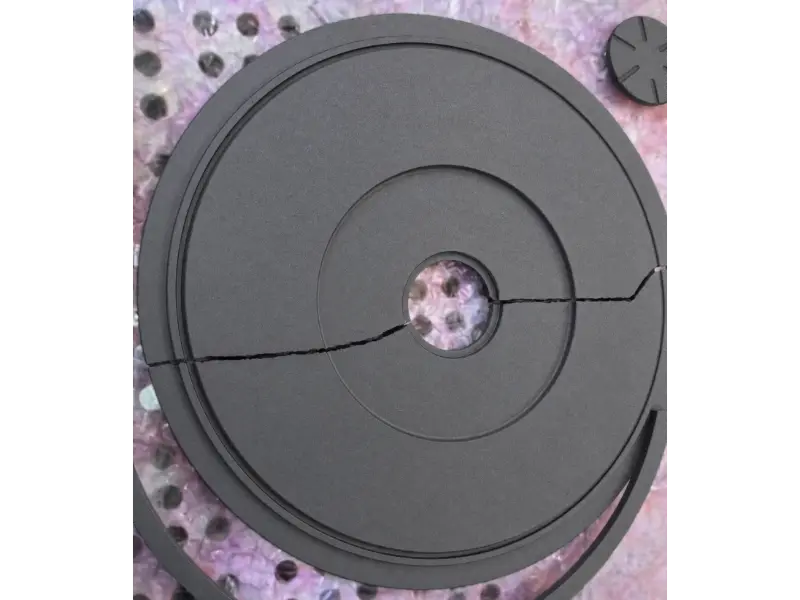

Figura 1,2: Morfologia da Fratura Radial do MOCVDSusceptor de grafite revestido com SiC CVDOriginário do Step Thru-Hole Central

I. Resumo executivo e conclusões principais

Conclusão central:O design e a qualidade dos susceptores de wafer epitaxiais (portadores de wafer) determinam diretamente sua vida útil, influenciando profundamente a alocação de custos de produção de epitaxia e o tempo de inatividade do equipamento. Ao selecionar susceptores, os fabricantes de wafers epitaxiais priorizam projetos de alta qualidade que se adaptam aos requisitos reais do processo, minimizam a frequência de substituição e prolongam a vida útil, alcançando assim reduções significativas de custos de produção e melhorias constantes na qualidade do produto epitaxial.

Ao redesenhar a zona de amortecimento de tensão na etapa central e selecionar materiais de substrato de grafite com coeficiente de expansão térmica (CTE) personalizado, a Vetek (www.veteksemicon.com) resolveu completamente o desafio industrial de craqueamento radial originado da etapa central através do furo em transportadores de wafer MOCVD.

Um fabricante estrangeiro de chips epitaxiais semicondutores de 3ª geração enfrentou graves gargalos de produção devido a rachaduras imediatas e danos de Deposição Química de Vapor de grande porteSusceptores de grafite revestidos com carboneto de silício (CVD SiC)durante o crescimento epitaxial do MOCVD em alta temperatura. Nossa equipe técnica identificou as causas principais: concentração severa de tensões na etapa central e incompatibilidade de expansão térmica do substrato de grafite. Através da reconfiguração da margem estrutural (expansão das zonas de amortecimento de tensão, atualização do posicionamento do degrau flutuante) e seleção ideal do material de grafite, eliminamos com sucesso os riscos de trincas para o cliente.

Principais melhorias de desempenho e métricas:

· Taxa de rachadura do susceptor: reduzida de >15% para 0%

· Vida útil média do ciclo: aumentada em 300%+

· Tempo de inatividade não planejado do equipamento: reduzido em 95%

II. Histórico do cliente e pontos problemáticos tradicionais

1. Histórico do cliente

O cliente é um fabricante líder de chips semicondutores compostos de nível automotivo que opera várias linhas de produção MOCVD/MBE de grande porte e alta temperatura com foco na produção em massa de wafers epitaxiais de dispositivos de alta potência e RF. As temperaturas de operação da câmara de reação atingem 1.000°C a 1.400°C durante todo o ano, passando por aquecimento por indução de alta frequência e ciclos térmicos severos de aquecimento/resfriamento rápidos. Como o componente principal que segura diretamente os wafers epitaxiais, grandesSusceptores de grafite revestidos com CVD SiCdeve manter extrema estabilidade estrutural e uniformidade térmica em ambientes de alta temperatura e alto estresse.

2. Abordagens tradicionais e pontos problemáticos históricos detalhados

Ao utilizar projetos de susceptores tradicionais, os fabricantes epitaxiais sofreram por muito tempo com graves problemas econômicos e de capacidade:

· Substituições frequentes e vida útil extremamente curta:Os projetos convencionais não levaram em conta os diferenciais de expansão térmica sob temperaturas extremamente altas. Os susceptores racharam em várias dezenas de ciclos, com alguns falhando imediatamente após a instalação (taxa de rachaduras >15%).

· Tempo de inatividade dispendioso e despesas de limpeza:Uma vez que um susceptor rachou ou quebrou dentro da câmara, todo o lote de wafers epitaxiais foi descartado, acompanhado por grave contaminação por partículas. Cada incidente exigiu de 12 a 24 horas de resfriamento da câmara, desmontagem, limpeza, reevacuação e testes de pressão/temperatura. As perdas diretas decorrentes de paralisações não planejadas e consumíveis atingiram dezenas de milhares de dólares por evento.

· Alto custo de produção de wafer único:Como consumíveis de alto valor, as substituições frequentes causavam alocação excessiva de custos de susceptor por wafer. Simultaneamente, o tempo de inatividade reduziu a Eficácia Geral do Equipamento (OEE) em toda a linha de produção, aumentando significativamente os custos indiretos fixos.

III. Desafios técnicos e análise de mecanismo de falha

Morfologia da Falha Física:A análise da fratura indica que o início da trinca se origina precisamente na etapa interna do furo passante central, estendendo-se radialmente para fora em ambos os lados do corpo do susceptor.

Investigação da causa raiz (mecanismo de estresse):

· Incompatibilidade de expansão térmica do material:Sob condições de trabalho de alta temperatura (1000°C e acima), existe uma incompatibilidade significativa do coeficiente de expansão térmica (CTE) entre o substrato de grafite e o revestimento protetor de SiC. Como o coeficiente de expansão térmica do grafite é maior que o doRevestimento de SiC, o substrato de grafite sofre maior deformação por expansão térmica durante o aquecimento do que a camada superficial de SiC. Isto gera uma tensão térmica interfacial substancial, induzindo, em última análise, fissuras e falhas do corpo do substrato de grafite.

· Defeito Estrutural na Área de Alívio de Tensão:O projeto original carecia de uma zona tampão de transição necessária no degrau central, formando um clássico ponto de concentração de tensão mecânica. Uma vez que a tensão de expansão excedeu o limite de resistência à tração do substrato de grafite, as microfissuras iniciaram-se instantaneamente no canto agudo do degrau e rasgaram-se para fora.

4. Soluções: como resolvemos o problema

Para abordar o cracking central, a equipe de P&D e engenharia da Vetek formulou um plano abrangente de esclarecimento técnico baseado no Coeficiente de Expansão Térmica (CTE) de alta temperatura. otimização:

V. Resultados e benefícios quantificáveis

Os susceptores reprojetados passaram por rigorosos ciclos térmicos e verificação de linha de volume na linha de produção do cliente, alcançando notáveis ​​melhorias de desempenho:

· Eliminação completa de fissuras por estresse térmico:Os susceptores otimizados operaram continuamente por mais de 500 ciclos térmicos, reduzindo a taxa de rachaduras e danos diretamente de >15% para 0%.

· Redução maciça nas perdas por tempo de inatividade:O tempo de inatividade não planejado causado por quebra do transportador diminuiu 95%, aumentando drasticamente o OEE geral da linha.

· Vida útil multiplicada e redução de custos:A vida útil média do susceptor aumentou mais de 300%, resultando em uma queda substancial no custo alocado do susceptor por wafer epitaxial.

VI. Garantia de fabricação e controle de qualidade Vetek

· Seleção de matérias-primas de alta pureza:O substrato de grafite isostático premium de alta densidade (pureza 7N, teor de cinzas <5 ppm) é selecionado para garantir uma combinação perfeita de CTE com o revestimento CVD SiC.

· Usinagem de Precisão:É utilizado corte de precisão CNC de 5 eixos (tolerâncias mantidas em ±0,005 mm), criando zonas precisas de alívio de tensão em recursos críticos, como o degrau central.

· Deposição CVD de SiC:Os processos CVD de alta temperatura depositam uma densa camada de β-SiC de 80–100 μm, proporcionando uniformidade térmica superior e proteção contra corrosão.

· Inspeção completa 100% CMM:Máquinas de medição por coordenadas (CMM) de alta precisão digitalizam e medem automaticamente matrizes de bolsões, dimensões de etapas centrais e planaridade geral.

· Embalagem e entrega para salas limpas:Limpo em salas limpas Classe 100 e embalado duplamente em embalagens de nitrogênio aspiradas, entregue com caixas EVA personalizadas à prova de choque.

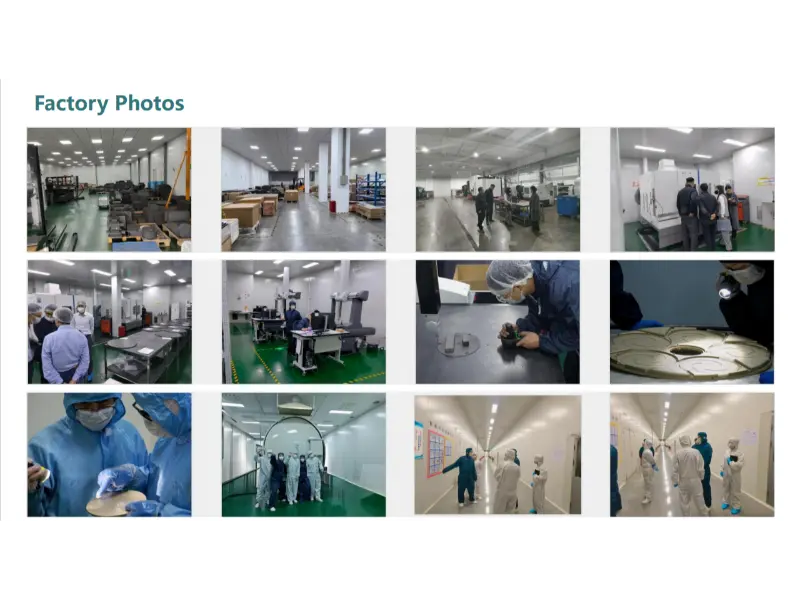

Figura 3: Instalações avançadas de usinagem de precisão, salas limpas e controle de qualidade da Vetek Semiconductor

VII. Perguntas frequentes (FAQ)

Q1: Qual é a principal causa deSusceptor de grafite revestido com SiC MOCVDrachaduras começando no degrau central?

R: A principal causa é a falta de uma zona tampão de alívio de tensão no degrau central, necessitando de um redesenho estrutural para distribuir a tensão térmica.

Q2: O revestimento CVD SiC por si só pode evitar rachaduras na etapa central?

R: Não. Os revestimentos de SiC fornecem principalmente resistência à corrosão, prevenção de impurezas e condução térmica. Se o projeto estrutural apresentar falhas, o próprio revestimento não poderá suportar as tensões internas de compressão e tração do substrato. Somente a combinação de uma 'estrutura de amortecimento de tensões racionalmente projetada + revestimento CVD SiC de alta qualidade' pode resolver completamente os problemas de fissuração.

VIII. Resumo e chamada de ação (CTA)

Embora os susceptores de wafer epitaxiais sejam consumíveis auxiliares, seu projeto estrutural e qualidade de fabricação exercem um impacto fundamental na eficiência da produção da fábrica e nos custos gerais. Os projetos tradicionais muitas vezes ignoram a correspondência de CTE do material e as zonas de alívio de concentração de tensão, levando a falhas frequentes do susceptor, tempo de inatividade dispendioso e riscos de desperdício de wafer.

Através da otimização estrutural e da refinada engenharia de estresse térmico da Vetek, não apenas ajudamos o cliente a erradicar completamentesusceptor de grafiterachaduras (reduzindo as taxas de rachaduras para 0%), mas também estendeu a vida útil da transportadora em mais de 300%. Essa melhoria reduziu significativamente a frequência de substituição, reduziu os custos de alocação de consumíveis por wafer e garantiu a qualidade, a estabilidade e a continuidade do crescimento epitaxial do wafer, proporcionando valor econômico e de capacidade substancial.

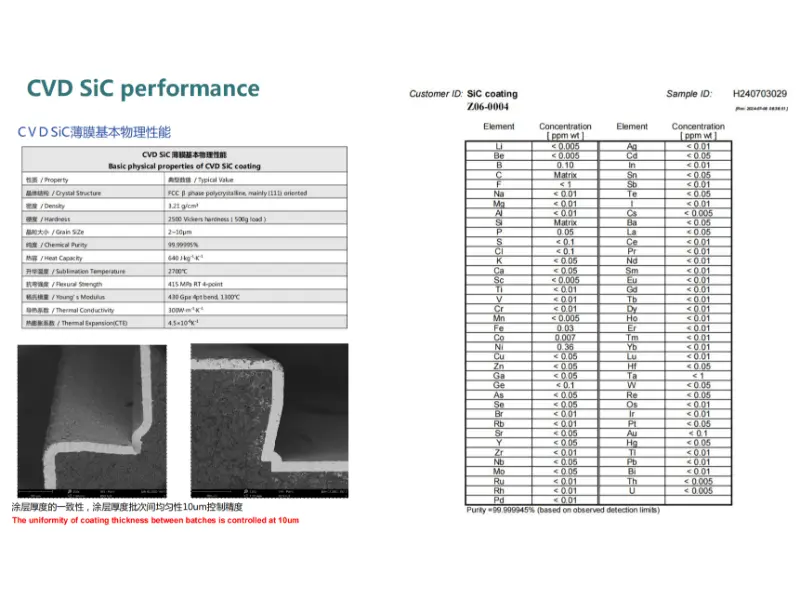

Figura 4: Principais propriedades físicas, uniformidade de espessura SEM e análise de pureza ultra-alta do revestimento CVD SiC

Contate-nos para soluções personalizadas de otimização de estresse térmico

Seus transportadores de grafite da câmara de reação MOCVD/MBE também enfrentam rachaduras por tensão térmica em alta temperatura, descascamento do revestimento de SiC ou problemas de vida útil curta?

A Vetek (www.veteksemicon.com) traz mais de 10 anos de experiência em revestimento semicondutor CVD SiC e usinagem de precisão de grafite de alta pureza.

Envie seus desenhos dimensionais ou fotos de amostra com falha para receber uma avaliação gratuita de tolerância ao estresse térmico e um serviço de teste experimental!
