Wafers piezoelétricos PZT: soluções de alto desempenho para MEMS de última geração

Na era da rápida evolução dos MEMS (sistemas microeletromecânicos), selecionar o material piezoelétrico certo é uma decisão decisiva para o desempenho do dispositivo. Os wafers de película fina PZT (Titanato de Zirconato de Chumbo) surgiram como a principal escolha em relação a alternativas como AlN (Nitreto de Alumínio), oferecendo acoplamento eletromecânico superior para sensores e atuadores de última geração.

A Vetek Semiconductor fornece wafers PZT-on-Si/SOI líderes do setor. Aproveitando a deposição avançada de filmes finos, oferecemos excepcional uniformidade de filme e qualidade cristalina, projetada especificamente para superar obstáculos comuns da indústria, como fadiga do filme e degradação do desempenho.

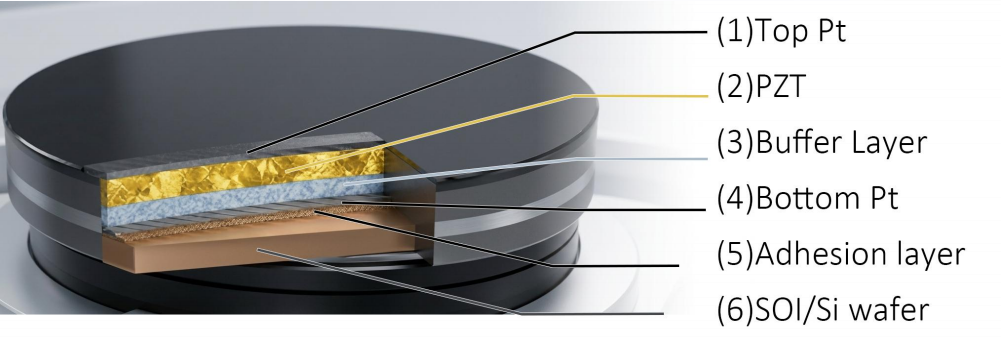

Arquitetura Central: A Sinergia de Pt e PZT

A integridade da pilha multicamadas é fundamental para o desempenho ferroelétrico. Nossos wafers utilizam uma pilha de eletrodos metálicos e filmes finos de cerâmica projetados com precisão:

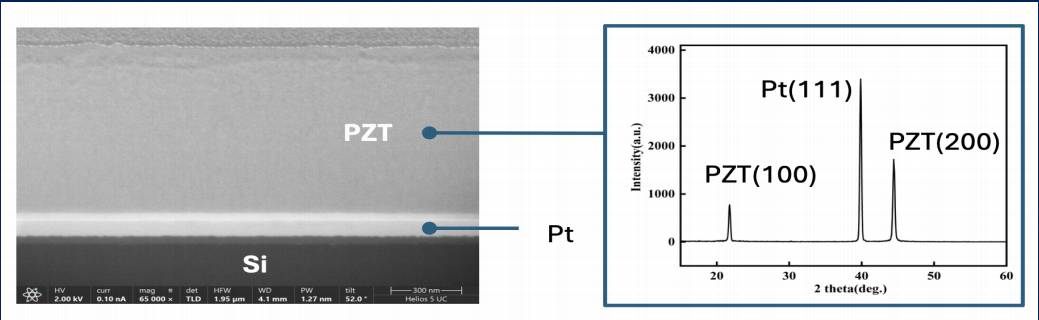

• O núcleo piezoelétrico PZT:Nosso processo se concentra no controle rigoroso da orientação do cristal. De acordo com Muralt (2000), o PZT com uma orientação preferida (100) ou (001) produz uma constante piezoelétrica longitudinal significativamente maior. A deposição otimizada da Vetek garante uma orientação forte (100), permitindo uma produção massiva de energia mesmo em espessuras de nível mícron.
• A camada crítica do eletrodo Pt:A platina (Pt) serve tanto como conduíte elétrico quanto como modelo de crescimento para o PZT. Reconhecido por sua alta condutividade e estabilidade térmica em ambientes ricos em oxigênio, o Pt é o padrão ouro da indústria para eletrodos inferiores (Takahashi et al., 1994). Mantemos uma rugosidade superficial ultrabaixa (Ra <= 1,0 nm) para fornecer uma interface ideal para a nucleação de PZT.
• Camadas de buffer integradas:Para suprimir a difusão elementar entre o PZT e o substrato de silício, incorporamos um sistema de camada tampão de precisão. Essas camadas atuam como uma barreira física e amortecedor de estresse, evitando a delaminação do filme e garantindo a confiabilidade mecânica de todo o wafer durante a gravação complexa de MEMS.

Aplicações alvo: onde o PZT é usado?

Os wafers PZT de alto desempenho são essenciais para aplicações que exigem detecção mecânica-elétrica precisa ou atuação elétrica-mecânica:

• Eletrônicos de Consumo (PMUT):Os clientes-alvo incluem fabricantes de módulos de smartphones e empresas de segurança biométrica. Caso de uso: Os filmes PZT geram ondas ultrassônicas de alta frequência para detecção de impressões digitais sob o display. Em comparação com soluções legadas, os PMUTs baseados em PZT oferecem penetração mais profunda e maior resolução (Akbari et al., 2016), permitindo autenticação biométrica 3D segura.
• Telecomunicações (RF MEMS):Os clientes-alvo incluem designers de chips front-end de RF e fornecedores de infraestrutura 5G/6G. Caso de uso: Utilização do alto coeficiente de acoplamento eletromecânico do PZT para criar filtros sintonizáveis. Isto minimiza a perda de sinal e expande a largura de banda, fundamental para gerenciar o congestionamento do espectro em redes 5G.
• Impressão Industrial:Os clientes-alvo incluem fabricantes de impressoras industriais a jato de tinta e fabricantes de displays flexíveis (OLED). Caso de uso: Os wafers PZT são microusinados em atuadores ultrarrápidos. Ao deformar instantaneamente a câmara de tinta, eles conseguem uma distribuição precisa de fluido de picolitro, uma pedra angular para a fabricação de OLED e impressão 3D de alta resolução.
• Assistência médica:Os clientes-alvo incluem pesquisa e desenvolvimento de dispositivos médicos e startups de ultrassom portátil. Caso de uso: condução de sondas de ultrassom intravascular (IVUS) para imagens internas. Ele também serve como o coração de nebulizadores médicos silenciosos e de alta eficiência para administração direcionada de medicamentos.
• Automotivo:Os clientes-alvo incluem fornecedores de soluções de condução autônoma e desenvolvedores de HMI de cockpit inteligente. Caso de uso: Ampliando o alcance de detecção de sensores ultrassônicos automotivos. Além disso, fornece feedback tátil em telas sensíveis ao toque, simulando a sensação tátil de botões físicos.

Além dos dispositivos MEMS, os mesmos princípios de fabricação de precisão permitem soluções visuais de alta confiabilidade, comoTelão LED transparente, que exigem qualidade consistente em milhares de módulos.

Por que escolher a Vetek Semiconductor?

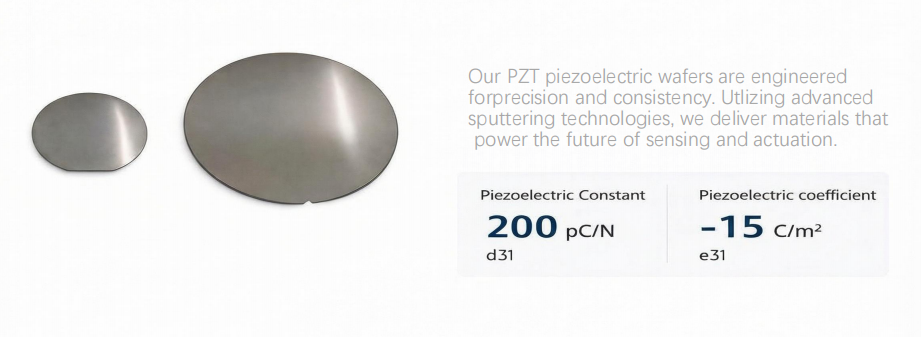

• Parâmetros superiores:A constante piezoelétrica d31 normalmente atinge 200 pC/N, com um coeficiente e31 estável a -15 C/m2.
• Substratos versáteis:Disponível em formatos de 6 e 8 polegadas, incluindo substratos SOI de alta resistividade (> 5.000 ohm/cm).
• Personalização sob medida:Oferecemos suporte para wafers fornecidos pelo cliente (serviço de fundição) e podemos personalizar a proporção de espessura das camadas PZT e Pt para atender aos seus requisitos específicos de frequência de ressonância.

Autor:Sera Lee

Referências Acadêmicas:

[1] Muralt, P. (2000). "Filmes finos PZT para microssensores e atuadores: problemas e progresso."Jornal de Micromecânica e Microengenharia.

[2] Trolier-McKinstry, S., et al. (2018). "Filmes Finos Piezoelétricos para MEMS."Revisão Anual de Pesquisa de Materiais.

[3] Akbari, M., et al. (2016). "Transdutores ultrassônicos microusinados piezoelétricos (pMUTs) para imagens médicas."Em ressonadores piezoelétricos MEMS.
