Como o revestimento TaC melhora o crescimento de cristais de SiC em aplicações PVT

Como o revestimento TaC melhora o crescimento de cristais de SiC em aplicações PVT

O carboneto de silício (SiC) agora sustenta grande parte do progresso observado em motores de veículos elétricos, conversores de energia renovável e módulos de potência de alta frequência. A economia de fabricação e o desempenho do dispositivo dependem do aumento das dimensões do cristal de SiC, do aumento do rendimento dos lotes e da supressão de populações de defeitos. Alcançar essas metas exige mais do que receitas de processos bem ajustadas. A integridade e a longevidade dos materiais do campo térmico tornam-se igualmente decisivas, especialmente dadas as condições agressivas dentro dos fornos de Transporte Físico de Vapor (PVT).

Entre as opções de engenharia de superfície para peças de grafite, a Deposição Química de Vapor (CVD) de Carboneto de Tântalo (TaC) ganhou força mensurável. Este revestimento não protege simplesmente o substrato; ele modifica ativamente a química da superfície e a resposta térmica dos componentes que sofrem os serviços mais severos.

O que o revestimento TaC faz dentro de um forno PVT？

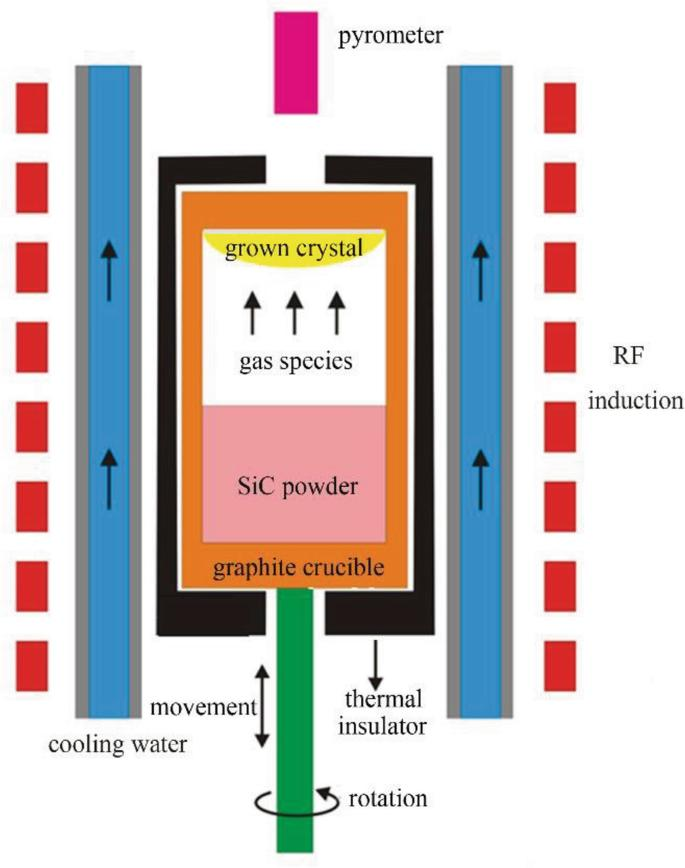

O crescimento do PVT prossegue sublimando a matéria-prima de SiC acima de 2.000°C. As espécies de vapor resultantes viajam em direção a um cristal-semente mais frio, onde a condensação e a recristalização constroem gradualmente a bocha. Uma única corrida pode durar centenas de horas. Durante esse intervalo, cada superfície de grafite – paredes do cadinho, porta-sementes, anéis guia – enfrenta vapor rico em silício constante, gradientes térmicos extremos e estresse mecânico devido a incompatibilidades de expansão térmica.

Sem camadas protetoras, o grafite sofre dois caminhos de degradação paralelos. Uma é física: a erosão superficial libera partículas finas de carbono na corrente de vapor. A outra é química: o vapor de silício reage com o grafite para formar SiC volátil ou outras espécies intermediárias, afinando progressivamente a parede do componente. Ambas as vias introduzem aglomerados de carbono ou vestígios de impurezas metálicas no cristal em crescimento, e ambas encurtam a vida útil de móveis caros de fornos.

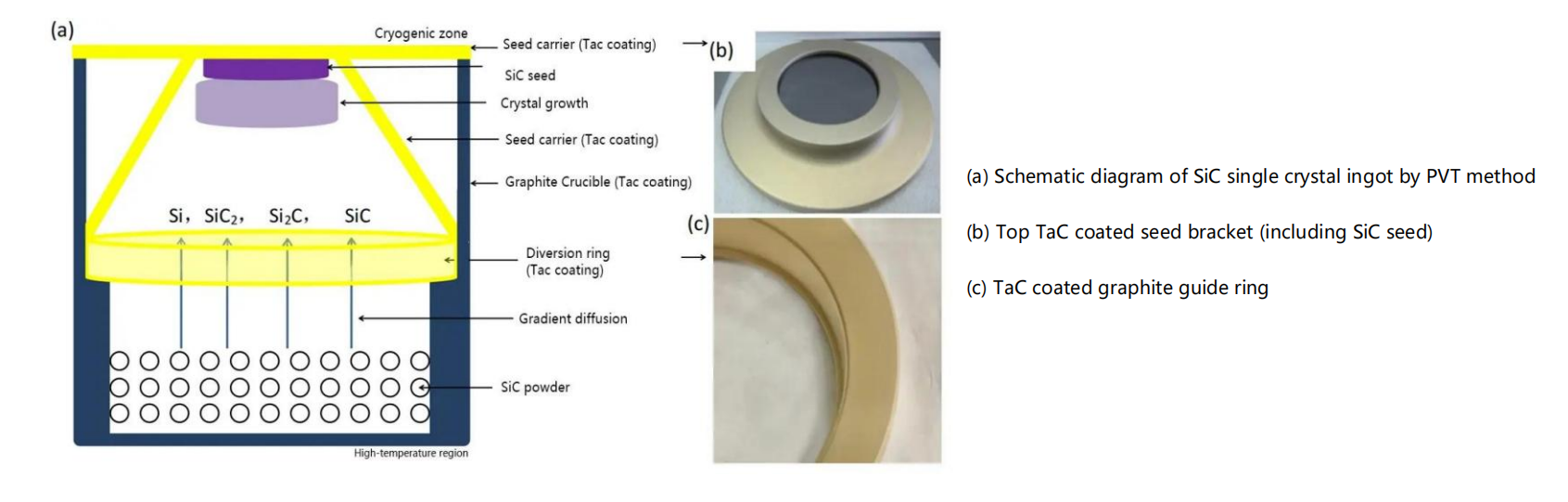

O revestimento CVD TaC interrompe esses mecanismos. A camada de revestimento é controlada estequiometricamente, sem furos e aderente ao substrato de grafite. Apresenta uma face quimicamente inerte ao vapor de alta temperatura, de modo que a grafite subjacente nunca entra em contato direto com o ambiente reativo. Esta separação altera fundamentalmente a trajetória de contaminação.

Melhorias observadas na qualidade do cristal

Os produtores de cristais frequentemente relatam que os componentes revestidos com TaC se correlacionam com contagens mais baixas de inclusões de carbono e terminações de microtubos. A explicação está na capacidade do revestimento de manter uma condição de superfície constante em múltiplas execuções. A grafite não revestida muda com o tempo – sua porosidade aumenta, sua emissividade muda e sua distribuição de temperatura local varia. Estas alterações graduais perturbam a simetria do campo térmico essencial para o crescimento radial uniforme.

Um campo térmico estável, por outro lado, preserva os gradientes de temperatura axial e radial necessários para o crescimento controlado do fluxo gradual na superfície da semente. Com revestimento TaC, o interior do cadinho mantém sua geometria original e emissividade térmica durante mais ciclos de crescimento. O resultado é uma distribuição mais rigorosa das métricas de qualidade do cristal de corrida para corrida, o que aumenta diretamente a fração de wafers utilizáveis ​​por bola.

Vida útil estendida dos componentes e custo operacional

O argumento económico para o revestimento TaC baseia-se frequentemente no prolongamento da vida útil. Os componentes de grafite na forma não revestida podem precisar de substituição após 10 a 20 execuções de crescimento, dependendo do perfil de temperatura específico e da duração da execução. Equivalentes revestidos com TaC, em operações de forno documentadas, atingem rotineiramente 2 a 3 vezes essa vida útil antes de apresentarem perda de peso mensurável ou rugosidade da superfície.

Essa durabilidade decorre do alto ponto de fusão do revestimento (excedendo 3.800°C) e de seu baixo coeficiente de difusão para carbono e silício. Mesmo a 2.200°C, a interdifusão através da interface revestimento-substrato permanece insignificante. O revestimento não derrama, descama ou delamina durante o ciclo térmico, desde que os parâmetros de deposição de CVD sejam adequadamente otimizados. Intervalos mais longos entre as substituições de componentes se traduzem em menos ciclos de resfriamento-aquecimento do forno, menos mão de obra para desmontagem e remontagem e menor consumo de estoque de grafite de alta pureza.

Especificações de pureza importantes para semicondutores

Para SiC de grau de dispositivo, impurezas metálicas em níveis de partes por milhão podem degradar a vida útil da portadora e a tensão de ruptura. O próprio revestimento deve, portanto, ser compatível com semicondutores. CVD TaC processado a partir de precursores de alta pureza atinge uma pureza documentada de 99,999841%. Este número não é acidental: reflecte o controlo intencional sobre a purificação do gás precursor, a limpeza do reactor e o tratamento pós-deposição. Neste nível de pureza, quaisquer espécies metálicas que possam difundir-se do revestimento para a fase de vapor permanecem abaixo dos limites de detecção analítica durante durações típicas de crescimento.

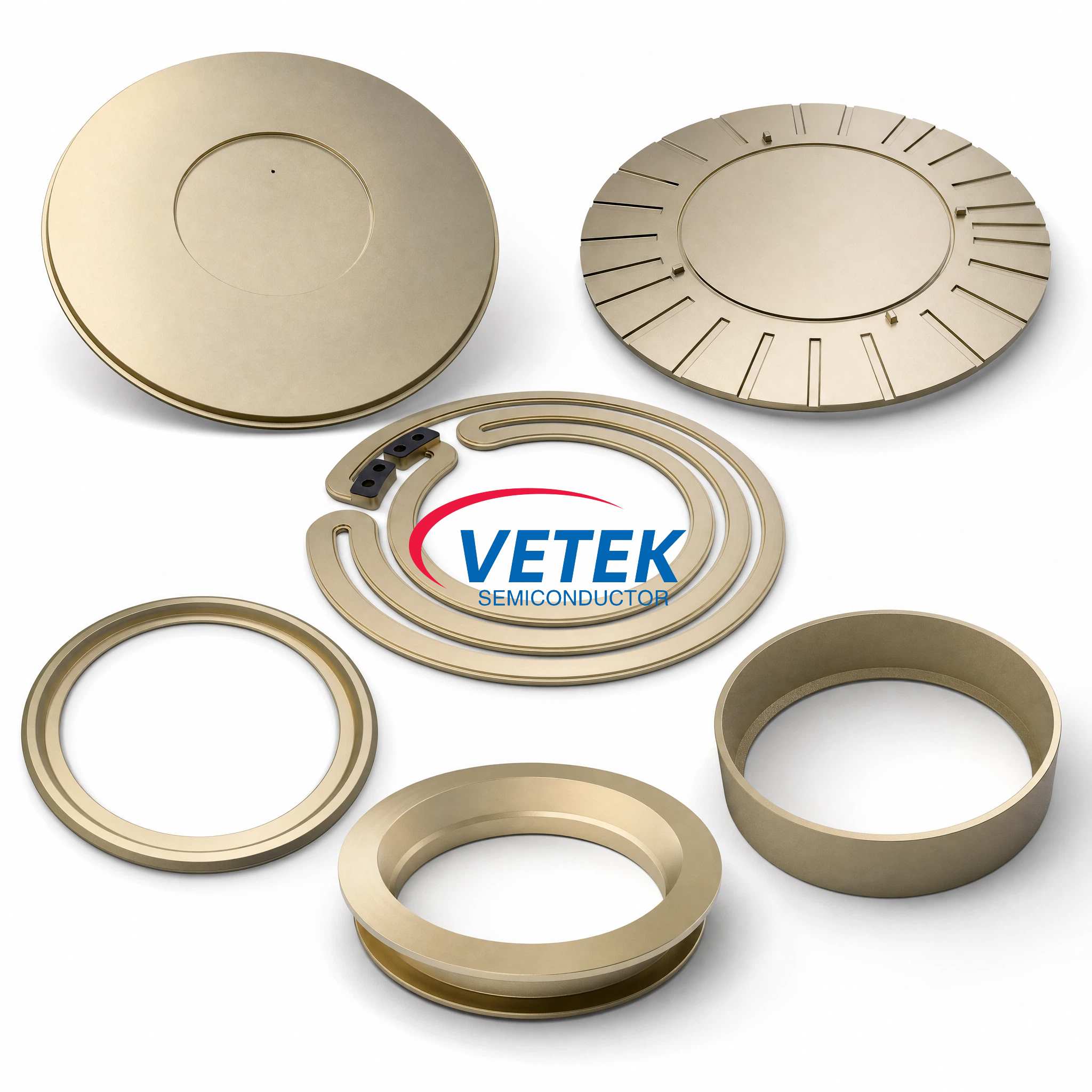

Peças de grafite comumente revestidas

Os campos térmicos PVT normalmente incluem cinco a oito componentes distintos de grafite que podem se beneficiar da aplicação TaC:

Cadinhos, que contêm o pó da fonte de SiC e suportam as temperaturas mais altas.

Porta-sementes, que montam o cristal-semente e requerem contato térmico preciso.

Anéis guia, que moldam o caminho do fluxo de vapor em direção à semente.

Anéis e espaçadores do cadinho, que definem a distância entre a fonte e a semente.

Escudos de isolamento adicionais ou postes de suporte em determinados projetos de fornos.

O revestimento de todas ou da maioria dessas peças cria uma condição de superfície consistente em toda a zona quente, em vez de ter superfícies mistas revestidas e não revestidas que poderiam introduzir assimetrias térmicas ou químicas localizadas.

Por que CVD em vez de outros métodos de deposição？

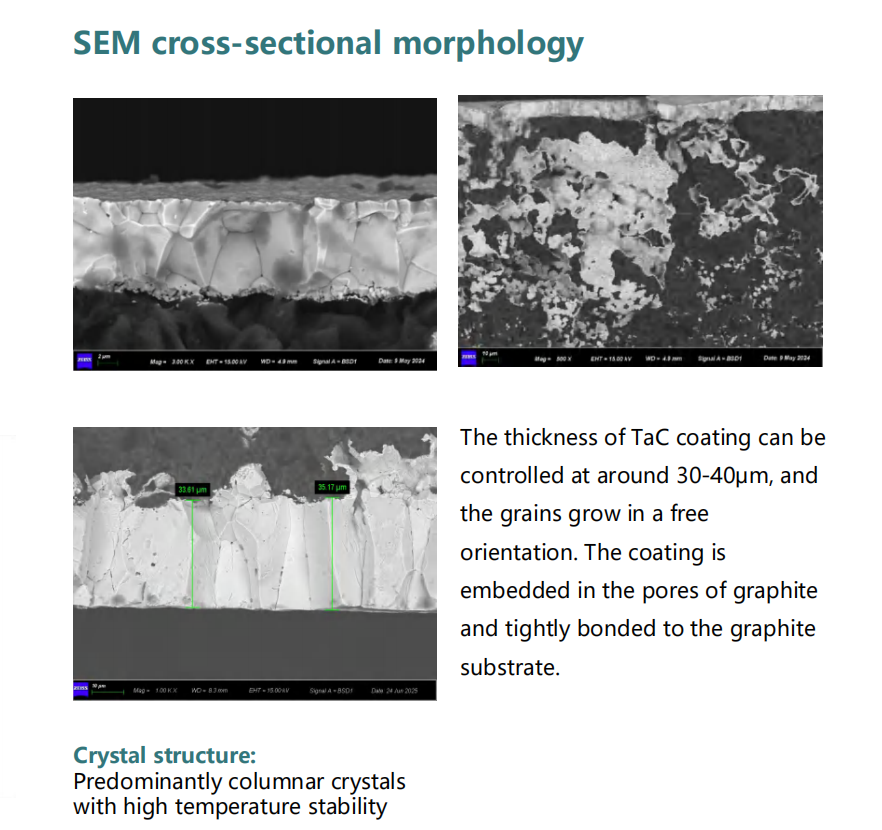

Nem todos os revestimentos TaC têm desempenho idêntico. As rotas de cimentação por spray de plasma ou pack produzem camadas mais espessas, mas com maior porosidade, pior adesão e maior risco de fragmentação sob choque térmico. O CVD se distingue pelo crescimento do revestimento átomo por átomo a partir de precursores em fase de vapor. Isso produz microestruturas totalmente densas com tamanhos de grãos da ordem de alguns micrômetros e uniformidade de espessura dentro de ± 5 μm em componentes de grande área.

A espessura padrão do CVD TaC é especificada em 30 ± 5 μm para a maioria dos cadinhos e suportes PVT. Para fornos que executam ciclos prolongados ou temperaturas de pico mais altas, espessuras personalizadas de até 40 μm podem ser aplicadas. Revestimentos mais espessos aumentam o comprimento da barreira de difusão, mas requerem uma correspondência cuidadosa com o coeficiente de expansão térmica do substrato de grafite para evitar estresse interfacial - um fator bem caracterizado no projeto de processos CVD.

Considerações Práticas para Adoção

As instalações em transição de componentes não revestidos para componentes revestidos com TaC devem antecipar ajustes no controle de temperatura. O revestimento altera a emissividade da superfície, o que pode alterar as leituras do pirômetro ou a calibração da potência para a temperatura em 20–50°C. Esta mudança é previsível e repetível, portanto, uma curta calibração é suficiente para restabelecer os pontos de ajuste térmicos corretos. Após essa compensação inicial, o sistema revestido se comporta de forma mais consistente entre as execuções do que seu equivalente não revestido, reduzindo a necessidade de ajuste por execução.

Conclusão

A produção de SiC baseada em PVT impõe demandas extraordinárias aos componentes do campo térmico de grafite. O revestimento CVD TaC atende a essas demandas por meio de quatro efeitos interconectados: suprime a liberação de partículas de carbono, bloqueia o ataque de silício ao substrato, preserva a simetria do campo térmico em sequências de execução prolongadas e prolonga os intervalos de substituição de componentes. Esses resultados melhoram coletivamente a pureza do cristal, aumentam o rendimento utilizável por boule e reduzem a contribuição do custo por wafer das peças consumíveis. À medida que os tamanhos dos wafers de SiC avançam para 200 mm e os requisitos de densidade de defeitos ficam ainda mais rígidos, a adoção de revestimentos projetados como o TaC provavelmente se expandirá de uma opção para uma especificação básica em linhas de fabricação avançadas.
