Componentes Aixtron G10: peças-chave para SiC Epitaxy de alto desempenho

A tecnologia de carboneto de silício (SiC) continua avançando em direção a wafers maiores e maior produção. Isso significa que sistemas avançados de epitaxia, como a plataforma Aixtron G10, estão se tornando cada vez mais importantes na fabricação de semicondutores de terceira geração.

Em comparação com reatores mais antigos, os sistemas Aixtron G10 precisam de um controle mais rígido sobre os campos térmicos, a estabilidade do fluxo de gás, a contaminação por partículas e a duração das peças. Cada componente interno do reator tem um impacto direto na qualidade do crescimento epitaxial, na uniformidade do wafer e na estabilidade da produção.

Este artigo apresenta os principais componentes do Aixtron G10 usados ​​em sistemas de epitaxia SiC. Explicaremos o que eles fazem, quais materiais exigem e por que são importantes no processamento de semicondutores em alta temperatura.

O que são componentes do Aixtron G10?

Os componentes Aixtron G10 são as principais peças internas do reator situadas dentro da câmara epitaxia de SiC. Juntos, eles ajudam a manter as condições térmicas estáveis, otimizam a distribuição de gás, apoiam a rotação do wafer e reduzem a contaminação durante o crescimento epitaxial em alta temperatura.

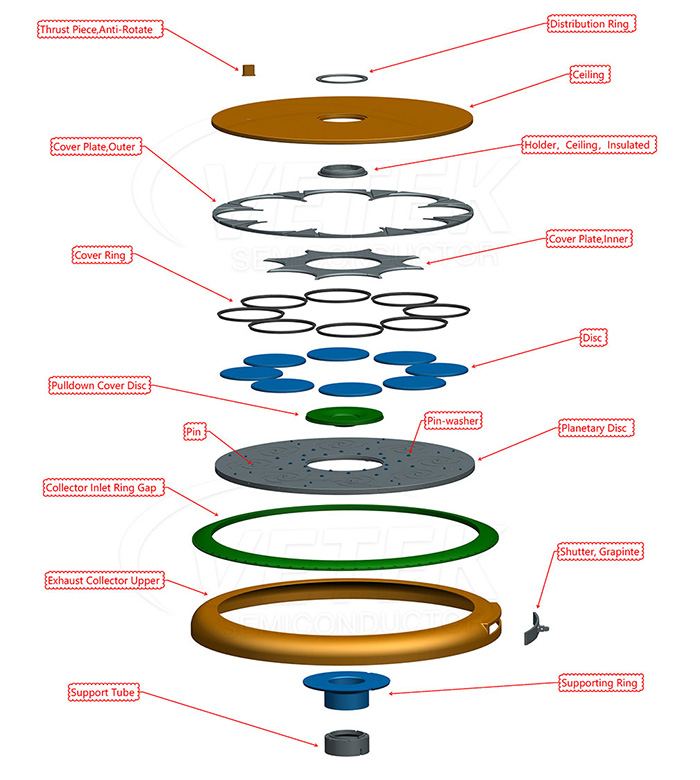

As peças típicas que você encontrará em um reator Aixtron G10 incluem:

• Teto
• Anel de Distribuição
• Anel de cobertura
• Placas de cobertura
• Disco Planetário
• Disco de cobertura suspenso
• Coletor de escapamento
• Anel de Apoio
• Tubo de suporte
• Obturador de grafite
• Conjuntos de pino e arruela de pino

A maioria dessas peças funciona continuamente em temperaturas acima de 1.500°C enquanto é exposta a gases de processo corrosivos, como silano e hidrocarbonetos. Portanto, o desempenho do material é absolutamente crítico.

Principais áreas funcionais dentro do reator Aixtron G10

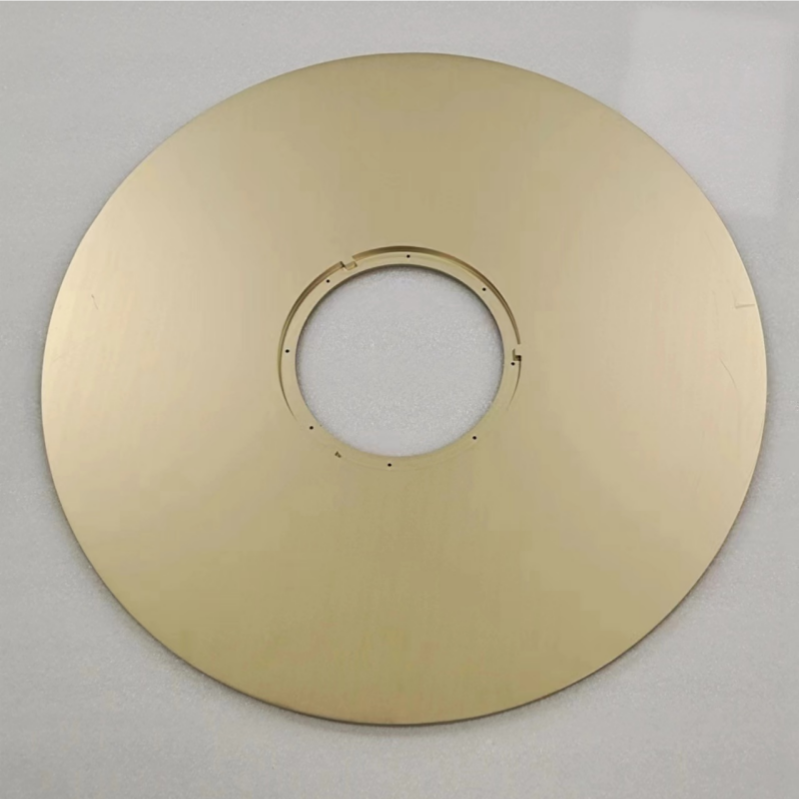

1. Componentes do teto

O Teto é uma parte importante do campo térmico do reator. Ajuda a manter a temperatura da câmara estável, orienta o fluxo de gás e protege as estruturas superiores do reator do calor direto.

Bons componentes de teto precisam ter:

• Estabilidade térmica sólida
• Baixa geração de partículas
• Forte resistência à corrosão
• Qualidade de revestimento uniforme
• Estabilidade dimensional a longo prazo

A grafite revestida com SiC CVD é uma escolha comum aqui porque fornece a condutividade térmica da grafite mais a resistência química do carboneto de silício.

2. Anel de Distribuição

O Anel de Distribuição controla e direciona o fluxo de gás dentro da câmara. Uniformizar a distribuição de gás é essencial para obter uma espessura consistente da camada epitaxial em todos os wafers.

Se o fluxo de gás não estiver bem controlado, você poderá encontrar:

• Variação de espessura
• Inconsistências de doping
• Defeitos superficiais
• Menor rendimento de wafer

É por isso que a alta precisão de usinagem e o revestimento uniforme são tão importantes para esta peça.

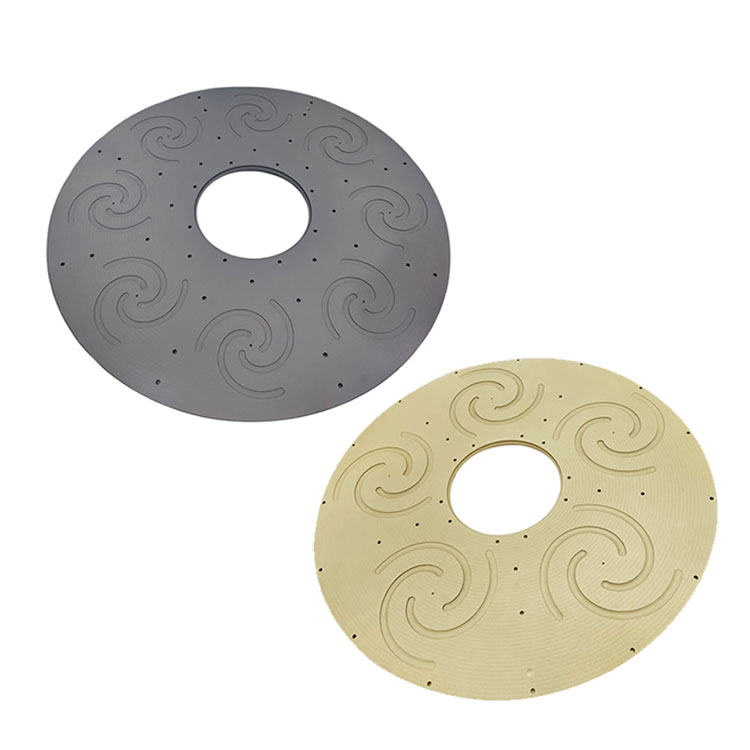

3. Sistema de disco planetário

O Disco Planetário é o que gira os wafers durante o crescimento epitaxial. A rotação suave melhora a uniformidade da temperatura e garante que todos os wafers tenham exposição semelhante ao gás.

Para a produção de wafers de SiC de grande porte, o sistema planetário precisa manter:

• Bom nivelamento
• Baixa deformação térmica
• Alta resistência estrutural
• Operação estável através de aquecimento e resfriamento repetidos

O disco em si é geralmente feito de grafite de alta pureza com um revestimento CVD SiC avançado.

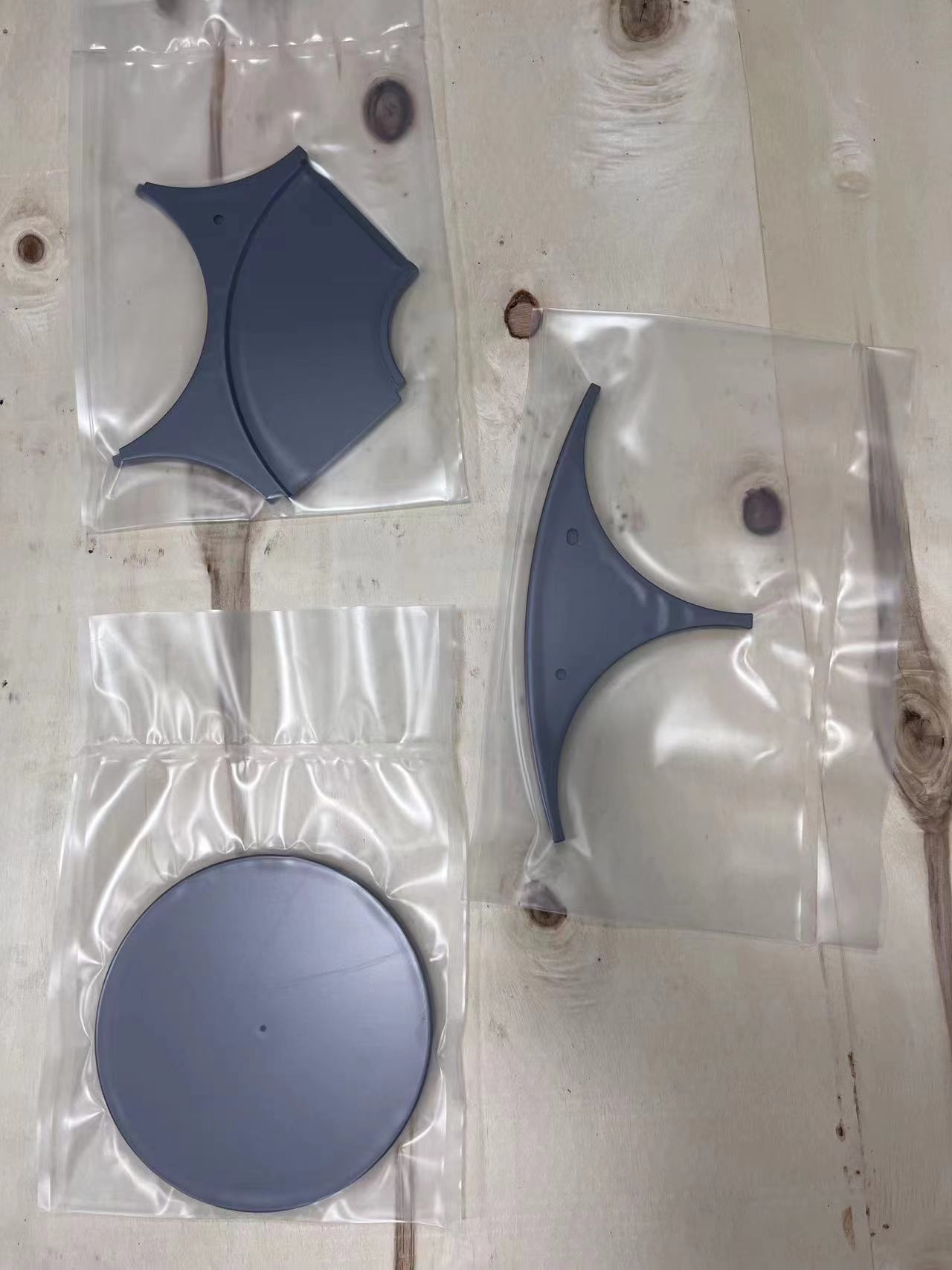

4. Anéis de cobertura e placas de cobertura

Os anéis de cobertura e as placas de cobertura protegem certas áreas do reator e ajudam a estabilizar o campo térmico.

Essas peças ajudam a:

• Reduza a deposição indesejada
• Minimize a contaminação por partículas
• Proteja estruturas de grafite
• Prolongue a vida útil da câmara

Como eles passam por muitos ciclos térmicos, uma forte adesão do revestimento é obrigatória.

5. Sistema coletor de escapamento

O coletor de exaustão gerencia o fluxo dos gases de exaustão e ajuda a manter a pressão da câmara estável.

O fluxo de exaustão estável leva a:

• Melhor repetibilidade do processo
• Um ambiente de câmara mais limpo
• Menos acúmulo de partículas
• Intervalos mais longos entre manutenções

Em sistemas avançados de epitaxia de SiC, as peças relacionadas ao escapamento também precisam resistir a produtos químicos agressivos e estresse térmico.

Por que a seleção de materiais é importante no SiC Epitaxy？

A epitaxia do SiC é um ambiente difícil. Os materiais convencionais muitas vezes enfrentam problemas como:

• Revestimento descascando
• Erosão de grafite
• Fissuração térmica
• Geração de partículas
• Vida útil curta

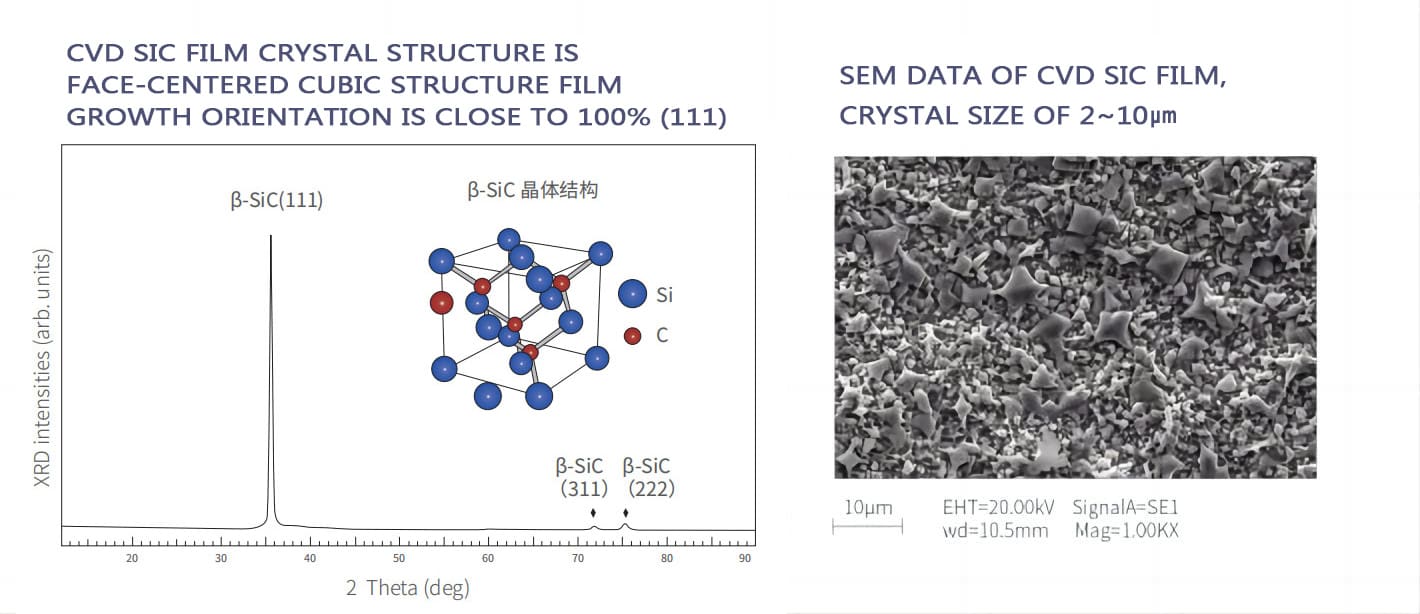

Para contornar esses problemas, os reatores semicondutores avançados estão recorrendo ao CVD SiC Coated Graphite. O revestimento CVD SiC oferece:

• Excelente resistência química
• Alta pureza
• Grande resistência ao choque térmico
• Baixo risco de contaminação
• Longa vida operacional

No momento, este é um dos materiais mais amplamente utilizados para peças de reatores de epitaxia de SiC de alta qualidade.

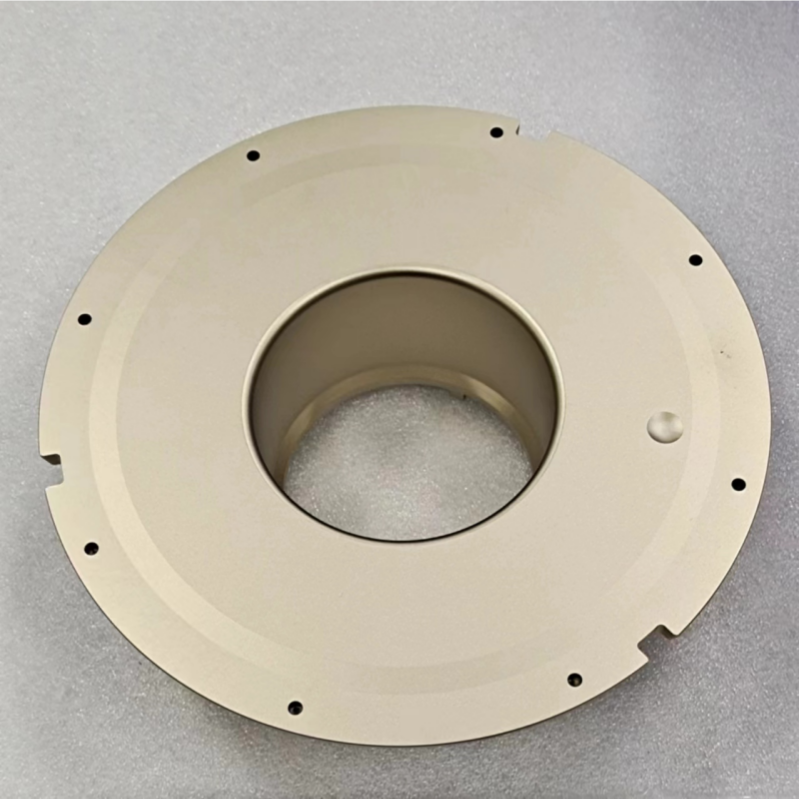

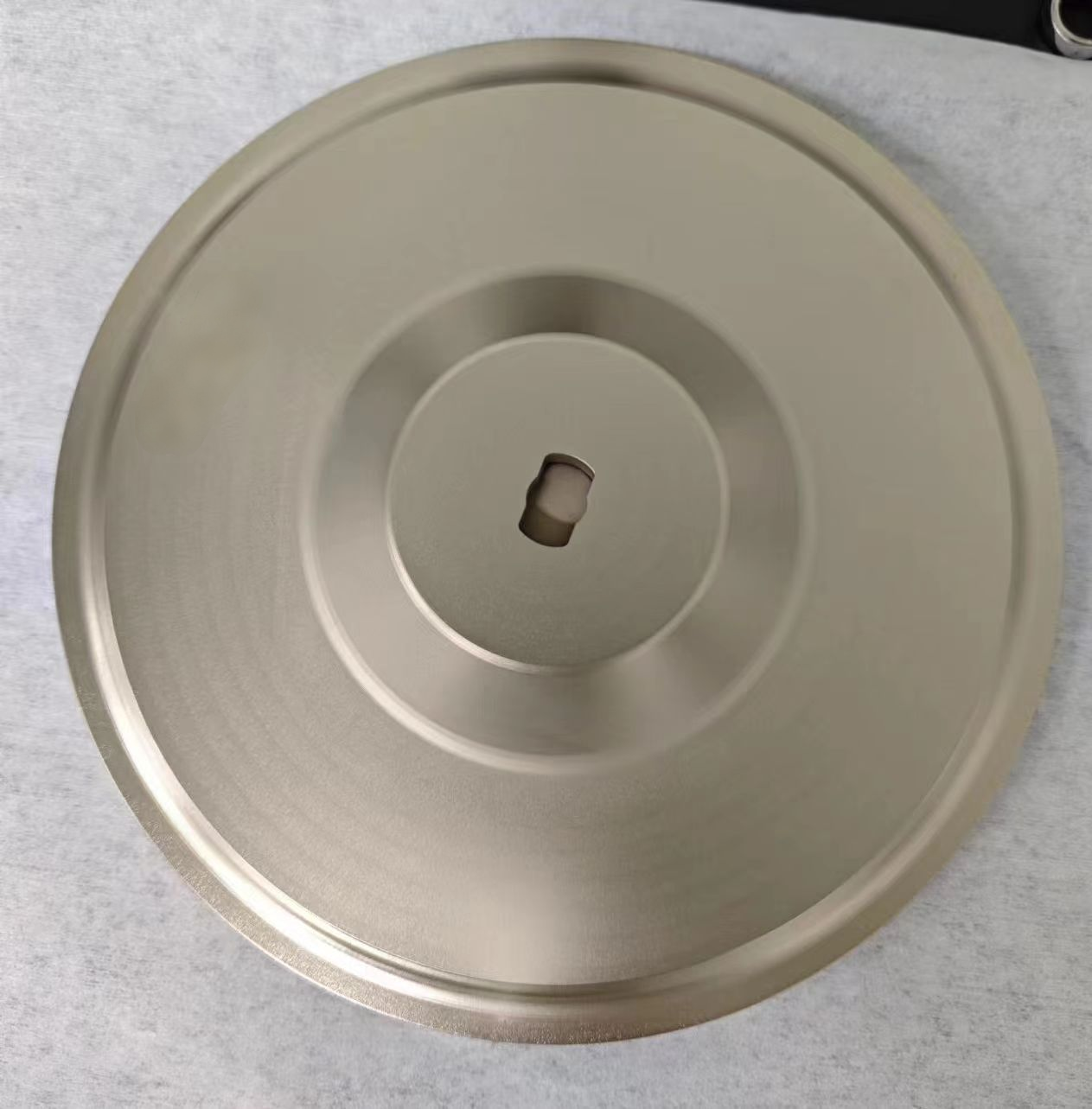

Revestimento TaC (carboneto de tântalo) está emergindo como o próximo passo para aplicações em temperaturas ultra-altas. Comparados aos revestimentos convencionais de SiC, os revestimentos TaC oferecem:

• Melhor estabilidade em altas temperaturas
• Maior resistência à corrosão
• Menor risco de geração de partículas
• Operação estável acima de 2.000°C

Os revestimentos TaC parecem especialmente promissores para plataformas futuras que usam wafers maiores e temperaturas mais altas.

Desafios de fabricação para componentes Aixtron G10

A fabricação de componentes Aixtron G10 de alta qualidade exige recursos avançados de fabricação, incluindo:

• Purificação de grafite de alta pureza
• Usinagem CNC de precisão
• Ambientes de revestimento de grau semicondutor
• Tecnologia de revestimento CVD uniforme
• Processamento de componentes de grande porte
• Pureza rigorosa e controle dimensional

Mesmo um pequeno desvio nas dimensões ou na uniformidade do revestimento pode afetar a estabilidade do reator e o desempenho epitaxial.

Capacidade da VeTek Semiconductor para componentes Aixtron G10

A VeTek Semiconductor é especializada em grafite de grau semicondutor e tecnologias de revestimento para aplicações avançadas de epitaxia.

Oferecemos componentes personalizados compatíveis com:

• Aixtron G10
• Aixtron G5
• Sistemas de epitaxia SiC
• Reatores MOCVD

Nossa gama de produtos inclui:

• Componentes de grafite revestidos com CVD SiC
• Componentes de revestimento TaC
• Discos planetários
• Componentes de teto
• Anéis de cobertura
• Peças de campo térmico de grafite
• Componentes sólidos de SiC

Esses produtos são amplamente utilizados em epitaxia SiC, epitaxia LED e sistemas avançados de campo térmico de semicondutores.

Conclusão

À medida que a fabricação de semicondutores SiC avança em direção a wafers maiores e maior eficiência de produção, os componentes Aixtron G10 estão se tornando cada vez mais importantes para a estabilidade do reator e a qualidade epitaxial.

Desde estruturas de teto e discos planetários até sistemas de distribuição de gás e exaustão, cada componente afeta diretamente o gerenciamento térmico, o controle de contaminação e a consistência do wafer.

Ao combinar materiais de grafite de alta pureza, tecnologia avançada de revestimento CVD SiC e revestimentos TaC de próxima geração, as peças modernas do reator estão ajudando a tornar a produção de epitaxia de SiC mais estável e eficiente para a futura indústria de semicondutores.
