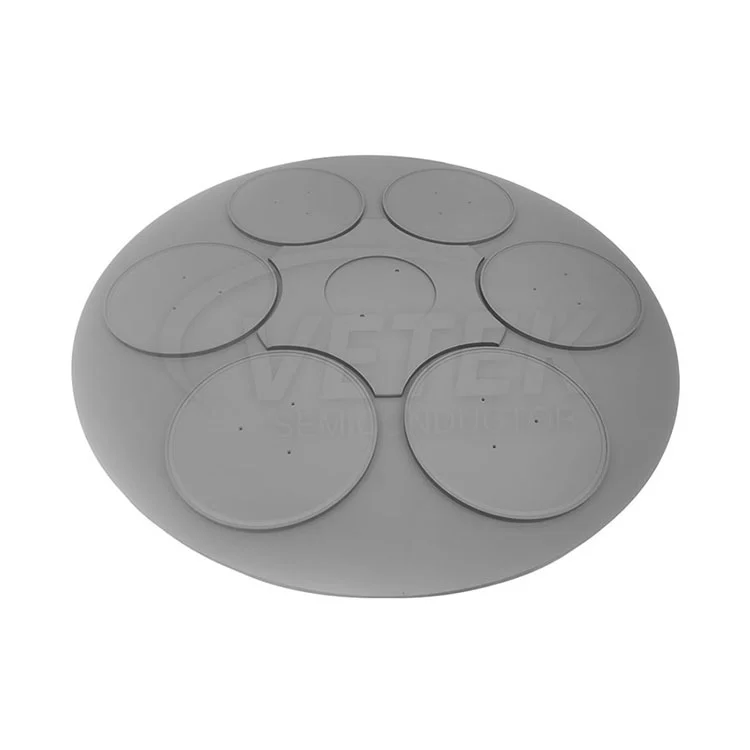

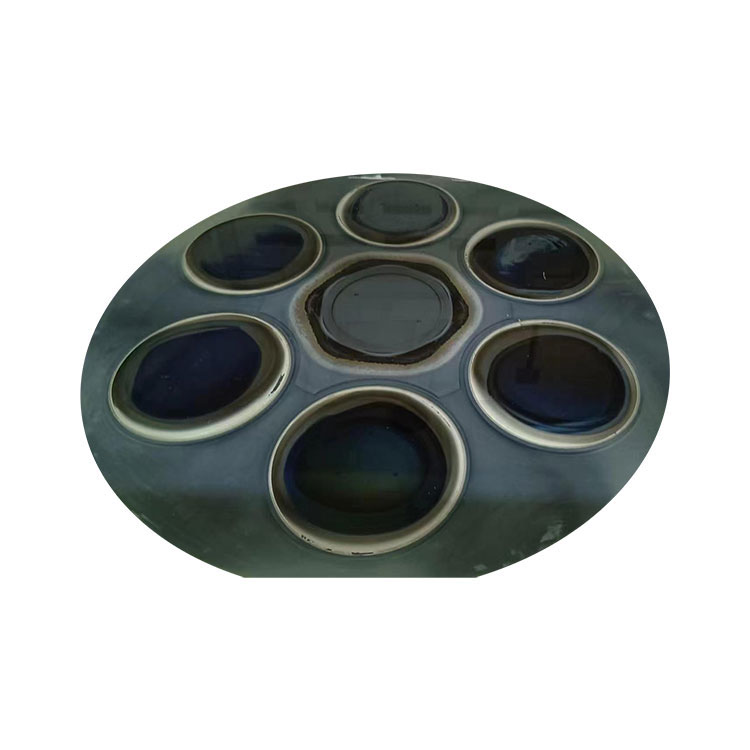

Susceptador planetário de ALD

Como fabricante profissional, o vetek semicondutor gostaria de apresentar o susceptador planetário de deposição de deposição atômica revestida com SIC.

O processo ALD também é conhecido como epitaxia da camada atômica. A veteksemicon trabalhou em estreita colaboração com os principais fabricantes de sistemas ALD para ser pioneiros no desenvolvimento e fabricação de susceptores planetários de ALD revestidos com ponta. Esses susceptores inovadores são cuidadosamente projetados para atender completamente aos requisitos rigorosos do processo ALD e garantir a distribuição uniforme do fluxo de gás em todo o substrato.

Além disso, o veteksemicon garante alta pureza durante o ciclo de deposição usando um revestimento SiC CVD de alta pureza (a pureza atinge 99,99995%). Esse revestimento SiC de alta pureza não apenas melhora a confiabilidade do processo, mas também melhora o desempenho geral e a repetibilidade do processo ALD em diferentes aplicações.

Baseando-se no forno de deposição de carboneto de silício CVD auto-desenvolvido (tecnologia patenteada) e em várias patentes do processo de revestimento (como design de revestimento de gradiente, tecnologia de fortalecimento da combinação de interface), nossa fábrica alcançou os seguintes avanços:

Serviços personalizados: apoie os clientes para especificar materiais de grafite importados, como Toyo Carbon e SGL Carbon.

Certificação de qualidade: o produto passou no teste semi -padrão e a taxa de derramamento de partículas é <0,01%, atendendo aos requisitos avançados de processo abaixo de 7Nm.

Visão geral da Tecnologia ALD:

● Controle preciso de espessura: Alcance a espessura do filme sub-nanômetro com ExcelleRepetibilidade do NT controlando os ciclos de deposição.

● Resistente à alta temperatura: Pode funcionar de forma estável por um longo tempo em um ambiente de alta temperatura acima de 1200 ℃, com excelente resistência ao choque térmico e nenhum risco de rachadura ou descascamento.

   O coeficiente de expansão térmica do revestimento corresponde ao do bem do substrato de grafite, garantindo a distribuição uniforme do campo de calor e reduzindo a deformação da wafer de silício.

● suavidade da superfície: Conformalidade 3D perfeita e cobertura de 100% etapas garantem revestimentos suaves que seguem completamente a curvatura do substrato.

● Resistente à corrosão e erosão plasmático: Os revestimentos do SIC resistem efetivamente à erosão de gases de halogênio (como Cl₂, F₂) e plasma, adequados para gravação, DCV e outros ambientes de processo severos.

● ampla aplicabilidade: Coatável em vários objetos de bolachas a pós, adequado para substratos sensíveis.

● Propriedades de materiais personalizáveis: Fácil personalização das propriedades do material para óxidos, nitretos, metais, etc.

● Janela de processo ampla: Insensibilidade às variações de temperatura ou precursor, propício à produção em lote com uniformidade perfeita de espessura do revestimento.

Cenário de aplicação:

1. Equipamento de fabricação de semicondutores

Epitaxia: Como o transportador central da cavidade da reação MOCVD, garante aquecimento uniforme da bolacha e melhora a qualidade da camada de epitaxia.

Processo de gravação e deposição: componentes de eletrodo usados ​​em equipamentos de gravação a seco e deposição de camada atômica (ALD), que suportam bombardeio de plasma de alta frequência de alta frequência 1016.

2. Indústria fotovoltaica

Furno de lingote de polissilício: como componente de suporte de campo térmico, reduz a introdução de impurezas, melhore a pureza do lingote de silício e ajude a produção de células solares eficientes.

Como fabricante e fornecedor de susceptores planetários chineses da ALD, a VetekSemicon está comprometida em fornecer soluções avançadas de tecnologia de deposição de filmes finos avançados. Suas mais perguntas são bem -vindas.

Propriedades físicas básicas do revestimento CVD SiC:
