O que é meia-lua em uma câmara de reação LPE?

Nos sistemas de epitaxia de carboneto de silício (SiC), muitos componentes importantes do reator permanecem desconhecidos fora da indústria de fabricação de semicondutores. Um desses componentes é o “Halfmoon”, uma peça estrutural à base de grafite comumente usada dentro de câmaras de reação LPE.

Embora o Halfmoon não seja um transportador de wafer, ele desempenha um papel importante na manutenção da estabilidade do reator durante processos de crescimento epitaxial em alta temperatura. À medida que a fabricação de semicondutores SiC avança em direção a wafers maiores e a um controle de processo mais rigoroso, o design e o desempenho do material dos componentes internos do reator tornaram-se cada vez mais importantes.

Compreendendo a Câmara de Reação LPE

LPE (Liquid Phase Epitaxy) é uma técnica de crescimento de cristal usada na fabricação de semicondutores. Nos sistemas de epitaxia SiC, a câmara de reação opera sob condições extremamente exigentes envolvendo:

• Altas temperaturas
• Gases reativos de processo
• Ciclos térmicos longos
• Controle rigoroso de contaminação
• Requisitos de fluxo de gás estável

Os sistemas modernos de epitaxia de SiC, como os reatores LPE, dependem fortemente de estruturas de campo térmico estáveis ​​e gerenciamento de fluxo de gás dentro da câmara de reação. Mesmo pequenas variações na distribuição de temperatura ou na uniformidade do fluxo de gás podem afetar diretamente a qualidade da camada epitaxial e a consistência do wafer.

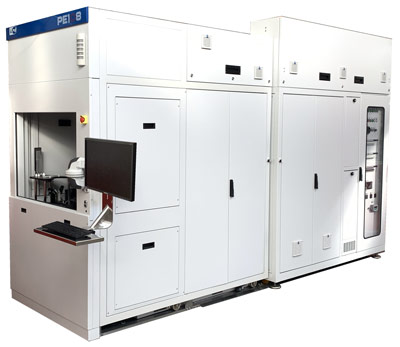

O reator epitaxia LPE PE1O6 SiC, um sistema horizontal de parede quente usado para crescimento avançado de wafer de SiC.

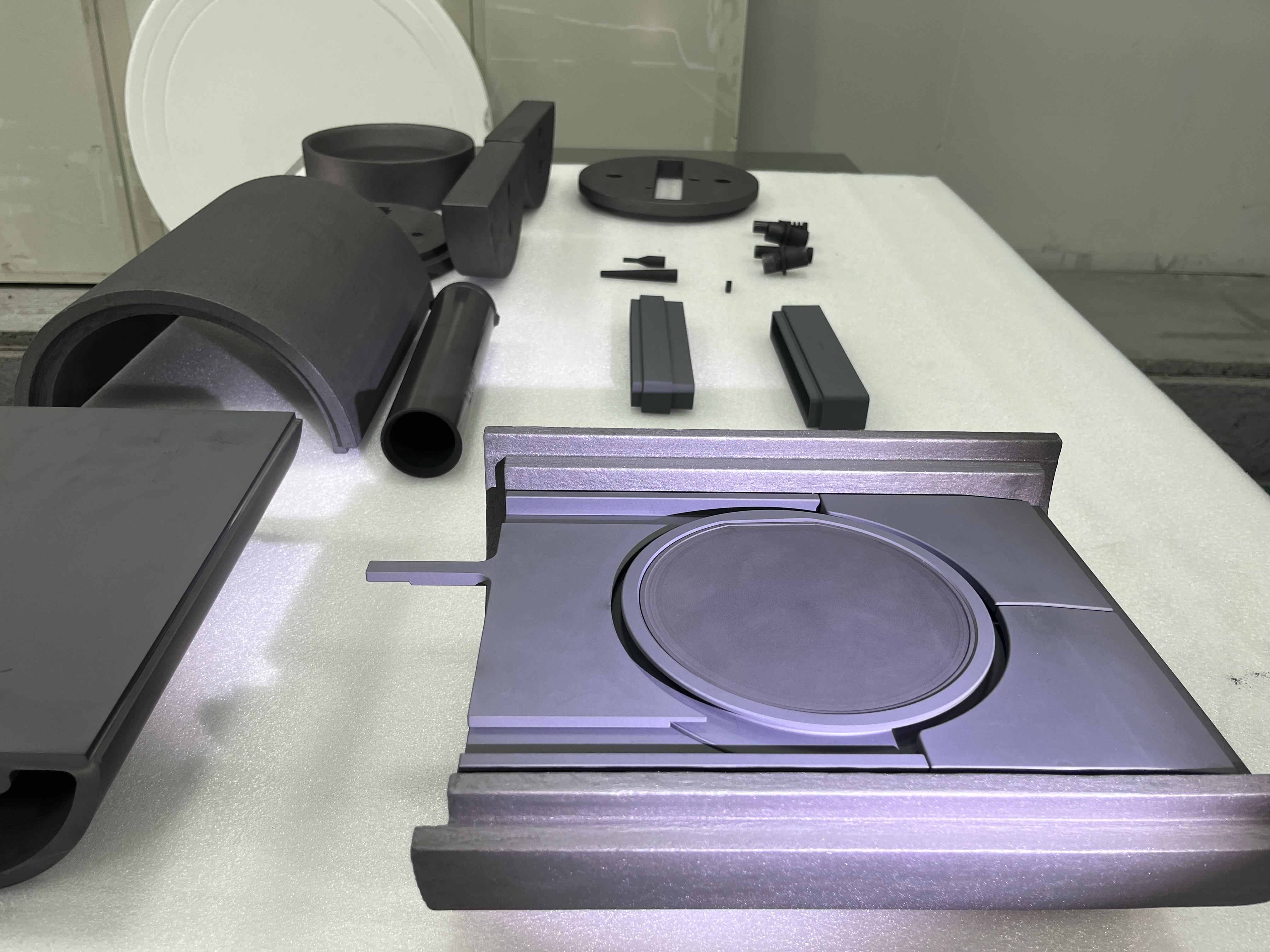

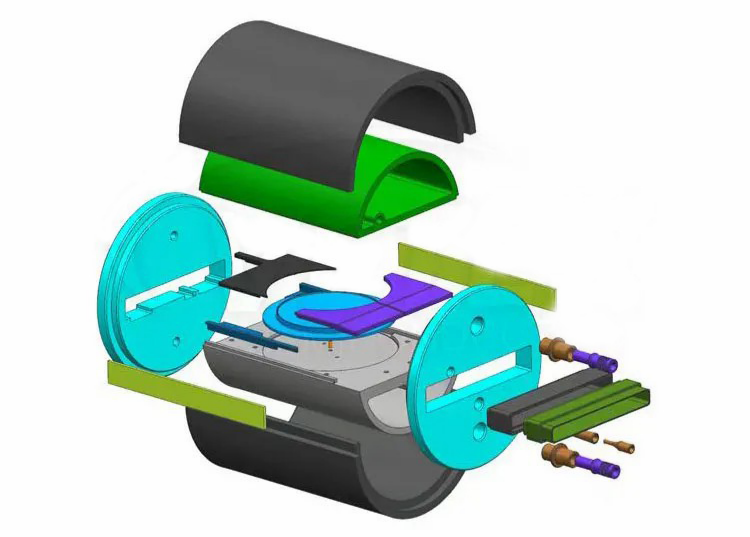

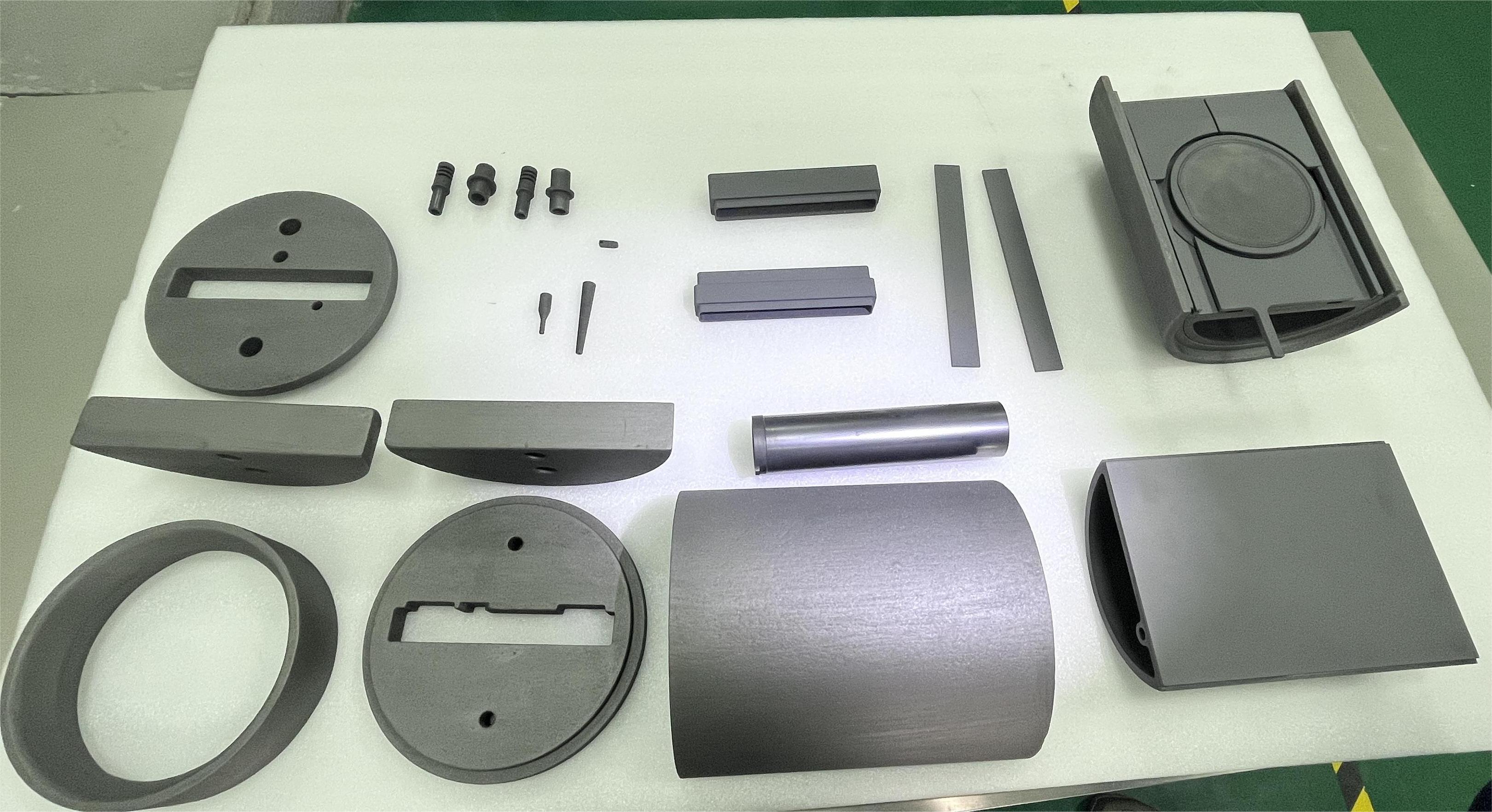

Dentro da câmara, vários componentes à base de grafite trabalham juntos para criar um ambiente térmico e químico controlado para o crescimento epitaxial. O Halfmoon é um desses componentes estruturais de suporte.

Por que é chamado de “Meia Lua”?

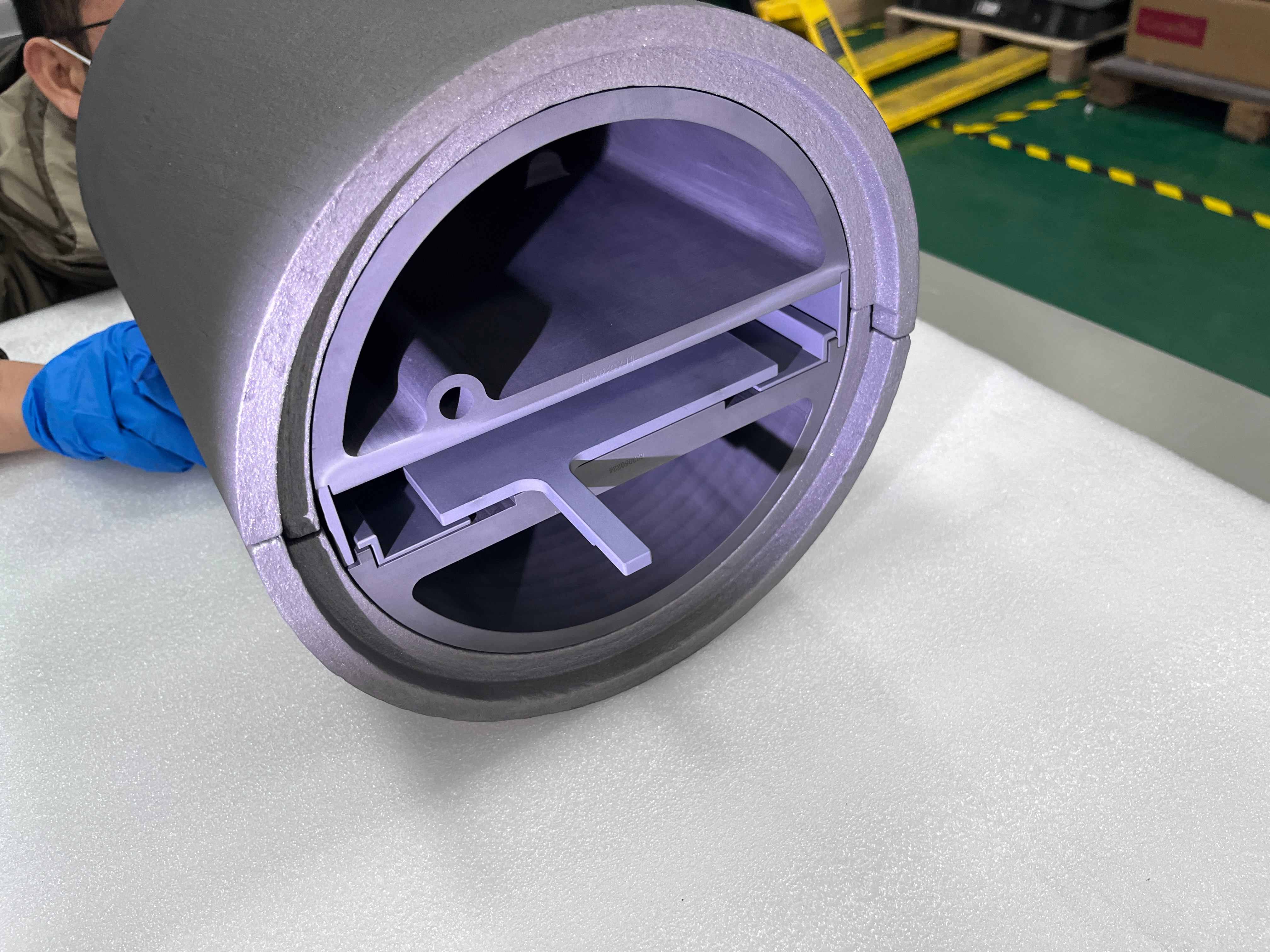

The part gets its name mainly from its shape. Em muitos reatores LPE, o componente se parece com uma estrutura em semicírculo ou crescente quando instalado ao redor da área da zona quente.

Diferentes fabricantes de equipamentos usam designs ligeiramente diferentes. Algumas peças Halfmoon são mais espessas, algumas incluem estruturas de suporte adicionais e algumas estão diretamente conectadas a conjuntos rotativos dentro da câmara.

Em sistemas de reatores reais, a geometria é geralmente otimizada juntamente com o campo térmico e o layout da câmara, em vez de seguir um padrão universal.

Funções do componente Halfmoon

Embora os projetos dos reatores sejam diferentes, os componentes do Halfmoon geralmente contribuem para várias funções importantes.

1. Estruturas de Reatores de Apoio

Dentro de um reator de epitaxia, muitas peças de grafite se expandem e contraem repetidamente durante os ciclos de aquecimento. Por causa disso, a estabilidade mecânica dos componentes de suporte internos torna-se importante em longos ciclos de produção.

Em alguns projetos de reatores, o Halfmoon ajuda a manter a posição relativa das estruturas de câmaras próximas sob condições operacionais de alta temperatura. Mesmo uma ligeira deformação pode influenciar o alinhamento da câmara ou a repetibilidade do processo.

2. Ajudando na estabilidade do fluxo de gás

O comportamento do fluxo de gás dentro de um reator de SiC é mais complicado do que parece visto de fora. Em altas temperaturas, mesmo mudanças estruturais relativamente pequenas dentro da câmara podem alterar as condições locais de fluxo.

Dependendo da plataforma do reator, o Halfmoon pode influenciar indiretamente a forma como os gases do processo se movem na região da zona quente. Esta é uma das razões pelas quais a geometria interna da câmara é frequentemente cuidadosamente otimizada durante o desenvolvimento do reator.

3. Coordenação de Campo Térmico

Os sistemas de epitaxia modernos requerem gradientes térmicos cuidadosamente controlados. A disposição dos componentes de grafite dentro da câmara influencia a distribuição de calor e a eficiência térmica.

Os componentes da meia-lua podem afetar indiretamente:

• Reflexão de calor
• Equilíbrio térmico
• Estabilidade de temperatura local
• Desempenho de blindagem térmica

Isto se torna cada vez mais importante para o processamento de wafers de grande porte.

4. Suporte a sistemas de rotação mecânica

Alguns sistemas LPE utilizam conjuntos rotativos para melhorar a uniformidade de deposição durante o crescimento epitaxial. Nessas configurações, a Meia Lua Inferior pode ser integrada a estruturas rotativas ou de suporte próximas dentro da câmara.

Os requisitos mecânicos podem tornar-se bastante exigentes porque o reator deve operar continuamente sob condições de alta temperatura e quimicamente reativas.

Por que o grafite ainda é amplamente utilizado em sistemas de reatores

Ainda hoje, o grafite continua sendo um dos materiais mais práticos para aplicações em campos térmicos de semicondutores. É relativamente leve, pode ser usinado em formas complexas e mantém propriedades estáveis ​​em temperaturas onde muitos metais falhariam.

Para os fabricantes de reatores, outra vantagem é que o grafite responde bem à usinagem de precisão, o que é importante para componentes instalados dentro de câmaras estreitas.

Ao mesmo tempo, o grafite puro também tem limitações. Sob exposição prolongada a gases reativos de processo e repetidos ciclos térmicos, a superfície pode degradar-se gradualmente ou gerar partículas. Por causa disso, estruturas de grafite revestidas são agora comumente usadas em sistemas modernos de epitaxia de SiC.

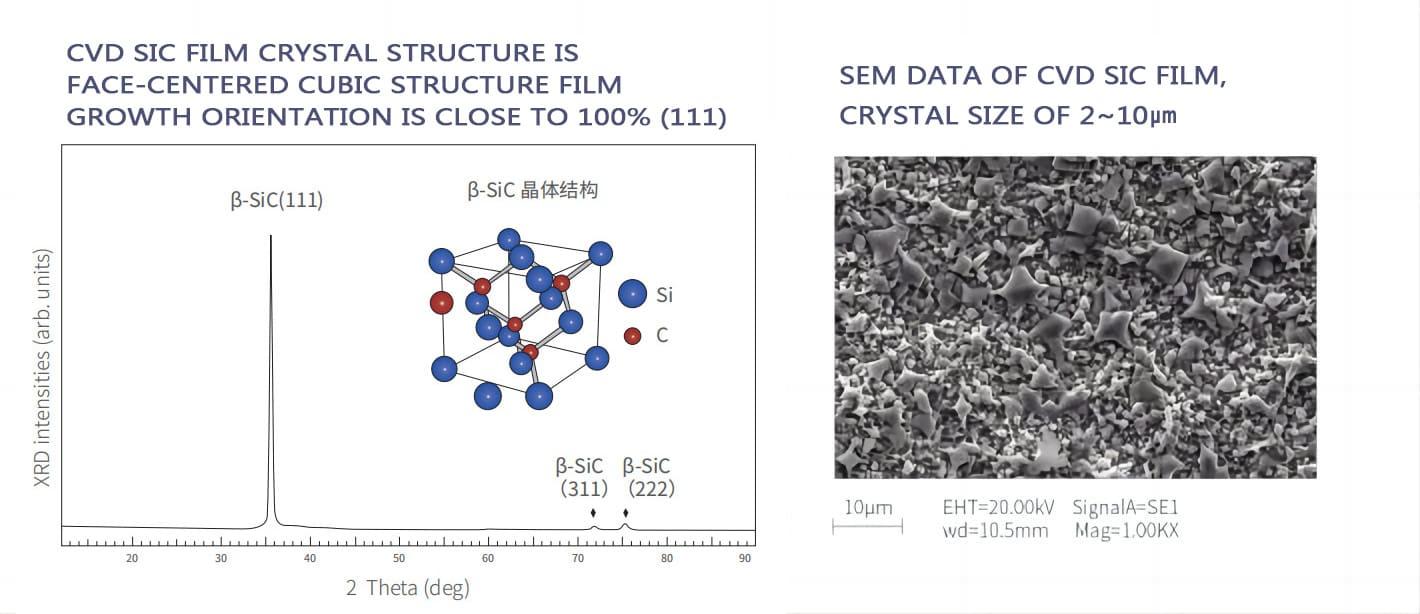

O papel do revestimento CVD SiC

O revestimento CVD SiC (Carbeto de Silício por Deposição de Vapor Químico) é amplamente utilizado em componentes de reatores de grafite em sistemas de epitaxia de SiC.

O revestimento forma uma densa camada protetora na superfície do grafite, ajudando a melhorar:

• Resistência à corrosão
• Pureza da superfície
• Resistência ao desgaste
• Desempenho de choque térmico
• Estabilidade do processo

Componentes de grafite revestidos com SiC agora são comumente encontrados em:

• Susceptores
• Portadores de wafer
• Forros de câmara
• Componentes de fluxo de gás
• Assembleias de meia-lua

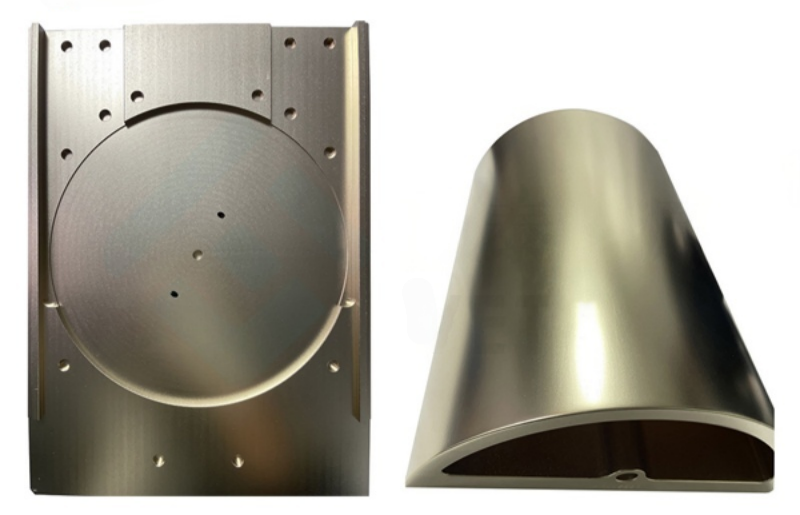

Por que mais empresas estão estudando revestimentos TaC

Nos últimos anos, o revestimento TaC começou a atrair mais atenção em aplicações avançadas de campo térmico de semicondutores, especialmente em processos de SiC de alta temperatura.

Uma razão é que alguns sistemas de crescimento de cristais da próxima geração operam sob condições onde os materiais de revestimento convencionais podem enfrentar maior estresse térmico e químico durante longos ciclos de processo.

Comparado com os revestimentos tradicionais de SiC, o TaC geralmente apresenta maior estabilidade química em temperaturas extremamente altas. Por causa disso, pesquisadores e fabricantes de equipamentos continuam avaliando seu potencial para futuros sistemas de reatores de alta temperatura.

Materiais de isolamento térmico ao redor do reator

Além das peças estruturais de grafite, os materiais de isolamento térmico também influenciam fortemente o desempenho do reator.

Os sistemas semicondutores costumam usar:

• Feltro macio de grafite
• Feltro rígido de grafite
• Feltro de fibra de carbono à base de PAN
• Materiais de isolamento compostos de carbono

Esses materiais ajudam a reduzir a perda de calor e a manter a distribuição estável da temperatura durante longos ciclos de crescimento.

Demandas crescentes na epitaxia moderna de SiC

À medida que a indústria de SiC avança em direção a plataformas wafer de 200 mm, os componentes internos do reator enfrentam requisitos cada vez mais rigorosos de estabilidade térmica, precisão dimensional e controle de contaminação.

O rápido desenvolvimento de veículos elétricos, sistemas de energia renovável e eletrônica de potência de alta frequência está acelerando a demanda por wafers de SiC.

À medida que os tamanhos dos wafers aumentam de plataformas de 4 polegadas para 6 polegadas e 8 polegadas, os componentes do reator devem atender a requisitos mais rigorosos para:

• Precisão dimensional
• Uniformidade de revestimento
• Estabilidade térmica
• Controle de pureza
• Confiabilidade mecânica

Até mesmo os componentes de suporte da câmara, como os conjuntos Halfmoon, estão se tornando mais exigentes tecnicamente.

Conclusão

O Halfmoon pode parecer uma estrutura de grafite relativamente simples dentro de uma câmara de reação LPE, mas contribui para vários aspectos importantes da operação do reator, incluindo estabilidade térmica, coordenação do fluxo de gás e suporte mecânico.

A sua evolução também reflete tendências mais amplas na fabricação de semicondutores: temperaturas mais altas, processos mais limpos, wafers maiores e engenharia de materiais mais avançada.

À medida que a tecnologia de epitaxia de SiC continua a se desenvolver, os componentes dos reatores e as tecnologias de revestimento provavelmente se tornarão ainda mais especializados e orientados para o desempenho.
