Maximizando o rendimento Fab: Por que o SiC sólido CVD é a melhor escolha para peças de câmaras críticas

Na fabricação avançada de semicondutores, a indústria extraiu até a última gota de desempenho das configurações de "Revestimento de Grafite + SiC". Funcionou durante anos, mas à medida que avançamos para 3 nm e além, aquela velha interface entre o substrato e o escudo está se tornando uma enorme dor de cabeça. A incompatibilidade de CTE não é mais apenas um problema teórico – é um fator destruidor de rendimento, causando microfissuras que simplesmente não desaparecem.

É por isso que a mudança em direção ao SiC sólido CVD monolítico é mais do que apenas uma tendência; é uma necessidade mecânica. Estamos passando de um simples tratamento de superfície para um material estrutural completo desenvolvido a partir do zero.

1. Processo principal: Sintetização de SiC sólido CVD de alta pureza

Fabricar um lingote CVD Solid SiC puro é algo totalmente diferente em comparação com a deposição padrão. Começa com Metiltriclorossilano (MTS), mas a mágica acontece na estabilidade da reação ao longo do tempo.

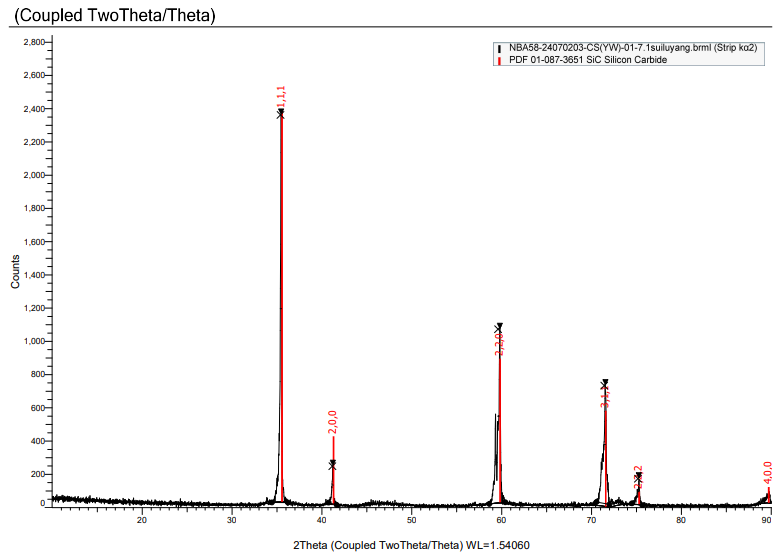

• Fase de vapor para volume:Estamos observando temperaturas atingindo aquele ponto ideal de mais de 1.200°C, onde os átomos de silício e carbono se prendem em uma densa rede beta-SiC.
• O fator tempo:Ao contrário de um revestimento rápido de 100 μm, uma peça sólida leva dias – às vezes semanas – de crescimento contínuo e estável. Você não pode apressar a física.

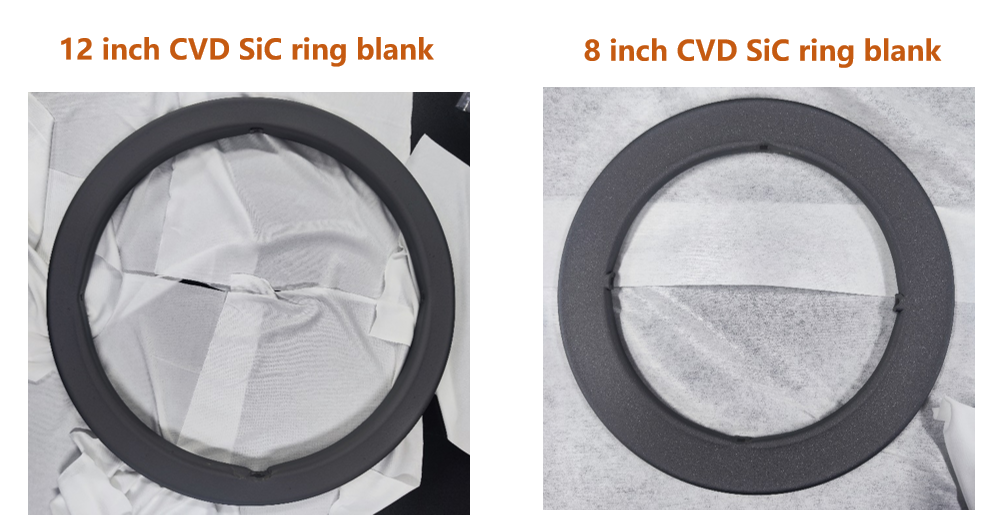

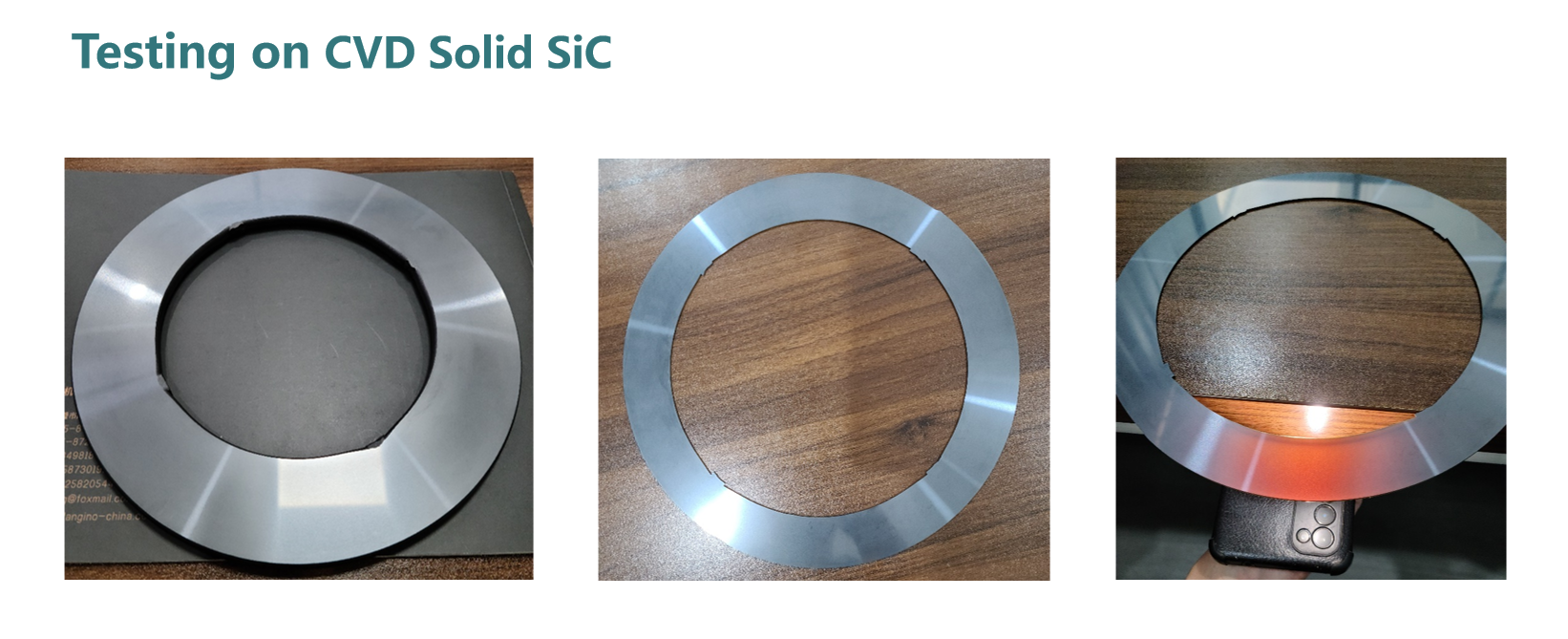

• Engenharia de Precisão:Uma vez concluído o crescimento, o substrato é removido para produzir um lingote de SiC Sólido CVD puro. Este lingote passa então por usinagem com ferramenta diamantada para produzir peças de alta tolerância, como anéis de foco sólidos CVD SiC.

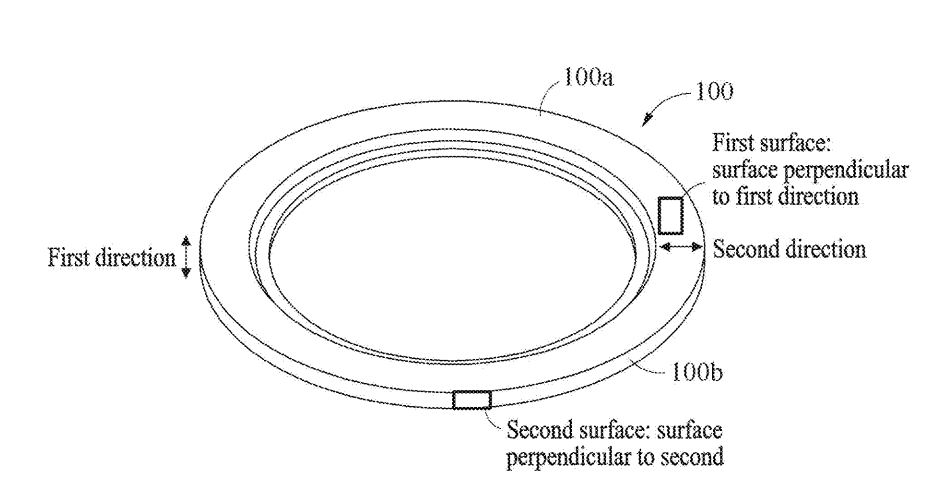

Diagrama Estrutural:Conforme ilustrado na Figura, a fabricação de componentes CVD Solid SiC requer controle absoluto sobre a orientação geométrica. Ao otimizar os parâmetros de deposição, garantimos que o material possua propriedades físicas altamente consistentes em todas as dimensões (Primeira e Segunda direções). Essa estabilidade estrutural garante que as peças mantenham planicidade e perpendicularidade de superfície excepcionais após a usinagem, atendendo perfeitamente às rigorosas tolerâncias das linhas de fabricação de alto volume de 8 e 12 polegadas.

2. Por que escolher o SiC sólido CVD?

Comparado ao SiC sinterizado ou aos revestimentos tradicionais, o SiC Sólido CVD oferece vantagens incomparáveis:

• Pureza Ultra-Alta (5N-7N):Como este é um processo em fase gasosa, não há auxiliares de sinterização ou ligantes metálicos. Sem aglutinantes significa que não há migração de íons metálicos para o óxido de porta.

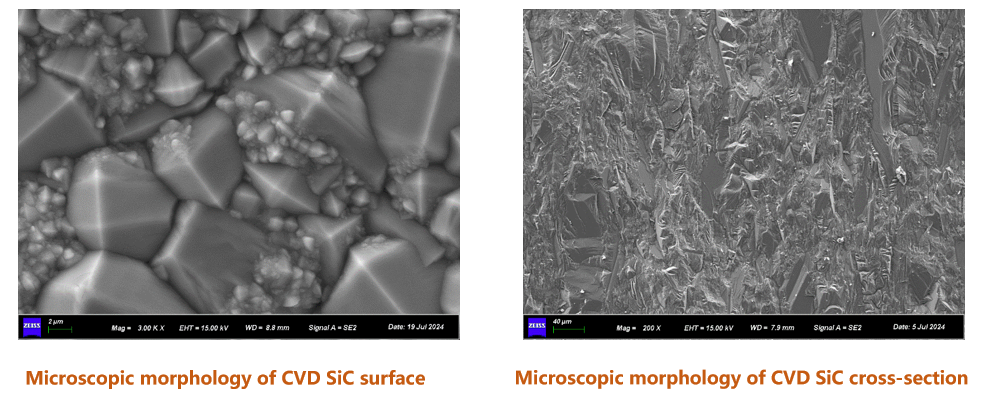

• Densidade quase teórica:O processo CVD produz um material com porosidade praticamente zero (<0,1%). Essa densidade extrema torna o CVD Solid SiC excepcionalmente resistente à erosão plasmática, reduzindo significativamente a geração de partículas durante o processo de gravação.
• Eliminação do estresse térmico:Por ser uma peça monolítica de beta-SiC monofásico, o material elimina o risco de delaminação ou “descascamento” do revestimento durante ciclos térmicos rápidos, estendendo drasticamente o Tempo Médio entre Limpezas (MTBC).

3. Principais campos de aplicação

Os materiais CVD Solid SiC de alta pureza são essenciais para ambientes de alto estresse:

• Gravura Plasmática:Anéis de foco de SiC sólido CVD de alta qualidade e chuveiros a gás oferecem resistência superior a plasmas CF4/O2.
• Crescimento Epitaxial (EPI):Como alternativa de alto desempenho para susceptores, proporcionando distribuição térmica uniforme.
• Processamento Térmico Rápido (RTP):Garantindo a uniformidade do wafer e evitando a contaminação durante rampas extremas de temperatura.

4.Conclusão

Embora o processo CVD Solid SiC envolva um limite de fabricação inicial mais alto, o retorno abrangente sobre o investimento (ROI) é claro. Ao estender significativamente a vida útil de consumíveis críticos e reduzir as taxas de descarte de wafer, o CVD Solid SiC capacita as fábricas a alcançar redução de custos e ganhos de eficiência a longo prazo.
