Undertaker de grafite de wafer solteiro

Descrição:

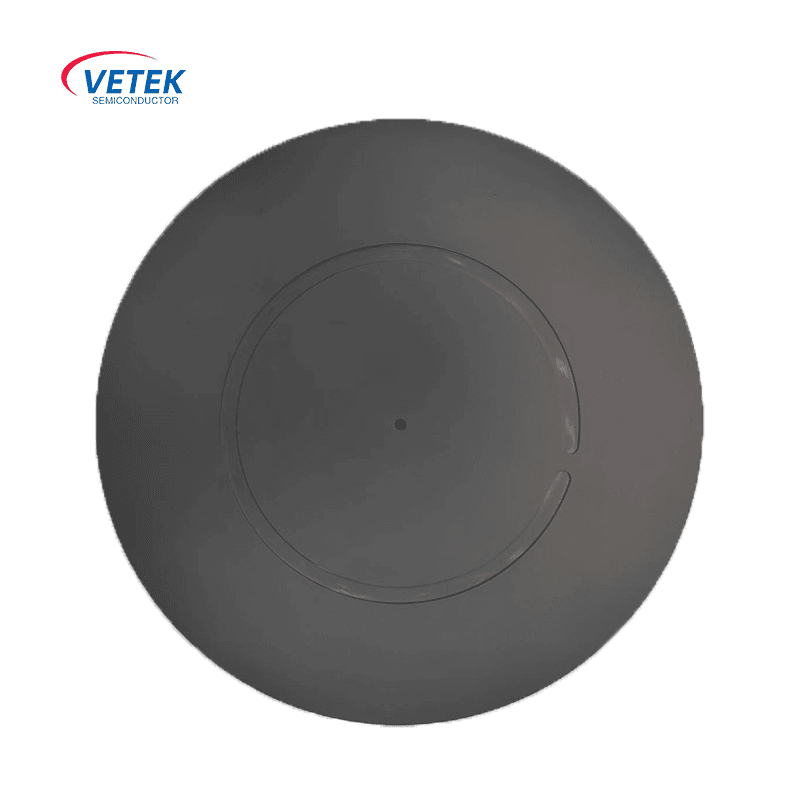

Susceptador de grafite EPI de wafer único inclui um conjunto de bandeja de grafite, anel de grafite e outros acessórios, usando substrato de grafite de alta pureza + deposição de vapor de deposição de silício Coquetamento de revestimento da estrutura, levando em consideração estabilidade de alta temperatura, inércia química e uniformidade de campo térmico. É o componente do rolamento principal da folha epitaxial de alta precisão na produção em massa.

Inovação material: grafite +revestimento SiC

Grafite

● Condutividade térmica ultra-alta (> 130 W/m · k), resposta rápida aos requisitos de controle de temperatura, para garantir a estabilidade do processo.

● Coeficiente de baixa expansão térmica (CTE: 4,6 × 10⁻⁶/° C), reduza a deformação de alta temperatura e prolonga a vida útil do serviço.

Cvd SiC Coating

● Resistência à corrosão. Resista ao ataque por gases de reação como H₂, HCl e Sih₄. Evita a contaminação da camada epitaxial por volatilização do material base.

● Densificação da superfície: A porosidade do revestimento é inferior a 0,1%, o que impede o contato entre grafite e wafer e impede a difusão de impurezas de carbono.

● Tolerância a alta temperatura: Trabalho estável a longo prazo no ambiente acima de 1600 ° C, adapte-se à demanda de alta temperatura da epitaxia do SiC.

Projeto de otimização de campo térmico e fluxo de ar

Estrutura de radiação térmica uniforme

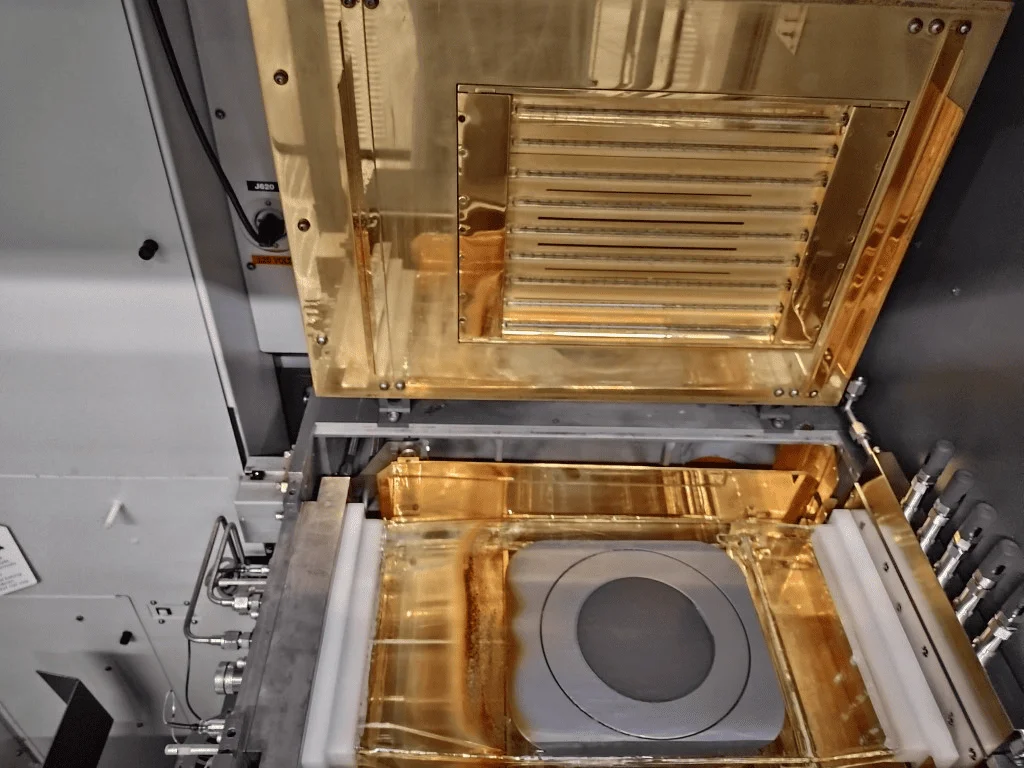

A superfície do susceptador é projetada com múltiplas ranhuras de reflexão térmica, e o sistema de controle de campo térmico do dispositivo ASM atinge a uniformidade da temperatura dentro de ± 1,5 ° C (bolacha de 6 polegadas, wafer de 8 polegadas), garantindo consistência e uniformidade da espessura da camada epitaxial (flutuação <3%).

Técnica de direção aérea

Os orifícios de desvio de borda e as colunas de suporte inclinado são projetados para otimizar a distribuição do fluxo laminar do gás de reação na superfície da wafer, reduzir a diferença na taxa de deposição causada por correntes de Foucault e melhorar a uniformidade do doping.
