Por que o anel de grafite revestido com carboneto de tântalo poroso (TaC) é fundamental para o crescimento confiável de cristais de SiC

Resumo do artigo:OAnel de grafite revestido com carboneto de tântalo poroso (TaC)é um componente de campo térmico especializado projetado para crescimento de cristal único de SiC por Transporte Físico de Vapor (PVT). Ao combinar grafite poroso de alta pureza com um denso revestimento de carboneto de tântalo CVD, ele fornece estabilidade em altas temperaturas, proteção contra corrosão, distribuição controlada de calor e baixa contaminação. Este artigo explica sua estrutura, vantagens técnicas, aplicações, especificações e considerações de seleção para equipamentos de crescimento de cristal de semicondutores e SiC.

Índice

• O que é um anel de grafite revestido com carboneto de tântalo poroso (TaC)?
• Por que o revestimento TaC é importante para o crescimento do cristal SiC?
• Quais são as principais vantagens de um anel de grafite revestido com TaC poroso?
• Quais são as especificações técnicas?
• Onde o anel de grafite revestido com TaC poroso é usado?
• Como você deve selecionar o anel de grafite revestido com TaC correto?
• Perguntas frequentes
• Conclusão

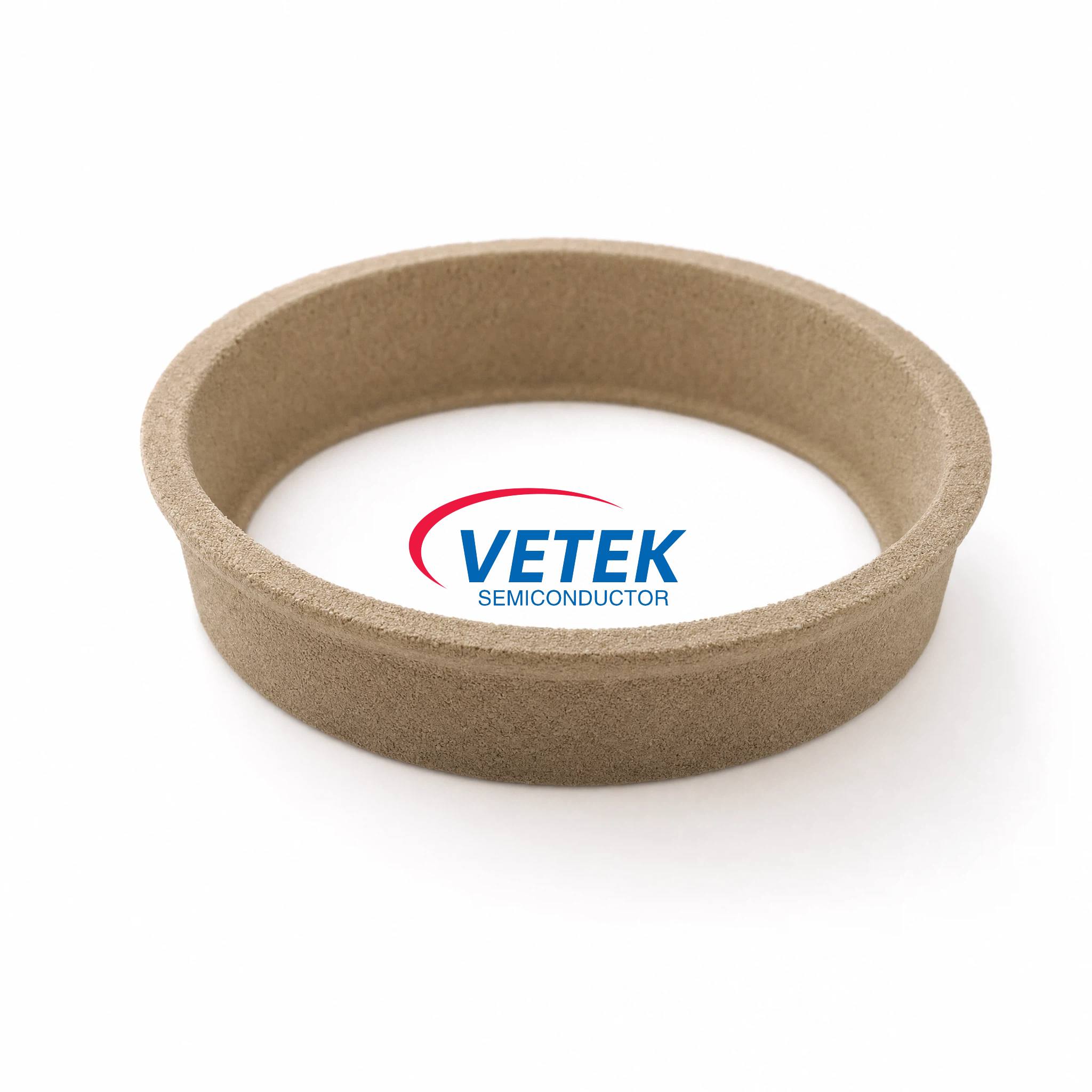

O que é um anel de grafite revestido com carboneto de tântalo poroso (TaC)?

A Anel de grafite revestido com carboneto de tântalo poroso (TaC)é um componente de campo térmico projetado usado principalmente em fornos de crescimento de cristal único de SiC operando com o processo PVT. De acordo comVETEK, o componente combina um substrato de grafite poroso de alta pureza com um revestimento de carboneto de tântalo depositado por Deposição Química de Vapor (CVD). Esta combinação foi projetada para suportar condições térmicas e químicas exigentes, ao mesmo tempo que suporta ambientes estáveis ​​de crescimento de cristais.

O substrato poroso de grafite fornece uma base estrutural leve e contribui para a distribuição de calor e transporte de vapor dentro do forno. Enquanto isso, a camada de TaC atua como uma barreira protetora contra vapor de silício, gases contendo carbono e outras espécies corrosivas encontradas durante o crescimento do cristal de SiC.

Esta arquitetura de material é particularmente valiosa porque o campo térmico dentro de um forno PVT influencia diretamente a qualidade, consistência e reprodutibilidade dos cristais de SiC. Um anel adequadamente projetado pode, portanto, tornar-se mais do que um componente mecânico – pode contribuir para a estabilidade geral do processo.

Por que o revestimento TaC é importante para o crescimento do cristal SiC?

O crescimento de cristais de SiC requer temperaturas extremamente altas e um ambiente de processo quimicamente agressivo. A grafite convencional pode fornecer características térmicas úteis, mas sua superfície pode ficar exposta a espécies reativas durante operação prolongada. Um revestimento TaC de alta qualidade ajuda a enfrentar esse desafio, criando uma camada protetora densa e quimicamente resistente.

O produto VETEK é especificado para operação em temperaturas de até2200ºC, enquanto seu revestimento TaC foi projetado para manter a integridade estrutural em ambientes exigentes de alta temperatura. O revestimento também protege o substrato de grafite do ataque de vapor de silício e gases corrosivos do processo.

Para os fabricantes de SiC, os benefícios práticos podem incluir:

• Proteção aprimorada de componentes de campo térmico de grafite.
• Risco reduzido de contaminação causada pela degradação do substrato.
• Condições de campo térmico mais estáveis.
• Melhor resistência à oxidação e corrosão em temperaturas elevadas.
• Vida útil do componente potencialmente mais longa.
• Condições operacionais mais consistentes durante ciclos repetidos de crescimento de cristais.

Em outras palavras, o revestimento TaC não é simplesmente um tratamento superficial. Quando corretamente projetado e depositado, torna-se uma parte importante do desempenho funcional do componente.

Quais são as principais vantagens de um anel de grafite revestido com TaC poroso?

1. Estabilidade em altas temperaturas

A estabilidade a altas temperaturas é um dos requisitos mais importantes para equipamentos de crescimento de cristais PVT SiC. O anel de grafite revestido com TaC poroso VETEK foi projetado para temperaturas de até 2.200°C, tornando-o adequado para aplicações exigentes em campos térmicos.

2. Excelente proteção contra corrosão

O denso revestimento CVD TaC separa o substrato de grafite de espécies de processo agressivas. Esta função protetora é particularmente importante quando o componente é repetidamente exposto a vapor de silício e gases contendo carbono.

3. Desempenho de campo térmico controlado

A grafite porosa pode contribuir para a distribuição de calor e transporte de vapor dentro da zona quente. Isto torna a estrutura do substrato relevante para o projeto do processo, em vez de servir apenas como suporte mecânico.

4. Baixo potencial de contaminação

A qualidade do cristal é altamente sensível a impurezas indesejadas. Matérias-primas de alta pureza combinadas com um denso revestimento protetor de TaC podem ajudar a limitar a liberação de impurezas e a liberação de partículas, proporcionando condições de processo mais limpas.

5. Forte adesão ao revestimento

O processo CVD cria uma forte ligação entre o revestimento TaC e o substrato de grafite. Uma boa adesão é essencial porque os ciclos térmicos repetidos podem aumentar o risco de defeitos de revestimento ou falha prematura dos componentes.

6. Design personalizável

Diferentes fornos de crescimento de cristais de SiC podem exigir diferentes dimensões de anel, configurações estruturais e parâmetros de revestimento. A VETEK afirma que dimensões, detalhes estruturais e especificações de revestimento podem ser personalizados de acordo com os requisitos do forno e as necessidades do cliente.

Quais são as especificações técnicas?

Para engenheiros e equipes de compras, as especificações técnicas são essenciais na avaliação de umAnel de grafite revestido com carboneto de tântalo poroso (TaC). Os parâmetros a seguir são baseados nas informações de produto publicadas pela VETEK. As especificações reais podem ser personalizadas de acordo com os requisitos do equipamento e do processo.

Ao comparar fornecedores, os compradores devem avaliar o sistema completo de materiais, em vez de olhar apenas para a espessura do revestimento. A pureza do substrato, a estrutura dos poros, a uniformidade do revestimento, a adesão, a precisão dimensional e os procedimentos de inspeção podem afetar o desempenho do componente.

Onde o anel de grafite revestido com TaC poroso é usado?

A aplicação principal éCrescimento de cristal único de SiC usando o método PVT. Este processo está amplamente associado à produção de substratos de SiC para aplicações de semicondutores de próxima geração. VETEK identifica diversas áreas de aplicação para este componente.

• Crescimento de cristal único de SiC:Usado como parte do sistema de campo térmico dentro de fornos de crescimento de cristais PVT.
• Fabricação de semicondutores de terceira geração:Suporta equipamentos usados ​​para produção avançada de material SiC.
• Produção de substrato SiC:Ajuda a manter o ambiente térmico e químico necessário durante o crescimento do cristal.
• Zonas quentes do forno de crescimento de cristais:Funciona como um componente avançado de campo térmico de grafite.
• Processamento de semicondutores em alta temperatura:Adequado para aplicações onde a estabilidade térmica e a resistência química são essenciais.

O componente é particularmente valioso onde a repetibilidade do processo é importante. Condições térmicas estáveis ​​e contaminação reduzida podem ajudar os fabricantes a manter condições operacionais consistentes em todos os ciclos de produção.

Como você deve selecionar o anel de grafite revestido com TaC correto?

Escolher um anel adequado requer mais do que combinar um diâmetro externo. Os engenheiros de compras devem considerar todo o ambiente operacional e a compatibilidade entre o componente e o forno.

1. Confirme a compatibilidade do forno:Verifique o modelo do forno PVT, local de instalação e dimensões disponíveis.
2. Defina a temperatura operacional:Certifique-se de que o sistema de materiais selecionado seja apropriado para o perfil térmico pretendido.
3. Avalie as características do substrato:Considere a pureza, densidade, porosidade, resistência mecânica e propriedades térmicas da grafite.
4. Especifique o revestimento TaC:Discuta a espessura do revestimento, uniformidade, adesão e requisitos de processo com o fabricante.
5. Controle as tolerâncias dimensionais:Dimensões precisas são importantes para uma montagem correta e uma geometria previsível do campo térmico.
6. Considere o controle de contaminação:Materiais de alta pureza e revestimentos estáveis ​​são importantes para aplicações de grau semicondutor.
7. Pergunte sobre personalização:Um fabricante profissional deve ser capaz de revisar os desenhos e as condições do processo antes da produção.

Para compradores que procuram um fabricante ou fornecedor na China, a comunicação técnica deve ocorrer antes de fazer um pedido. Compartilhar desenhos de fornos, dimensões de componentes, temperaturas operacionais e requisitos de processo pode melhorar significativamente a correspondência do produto.

A VETEK oferece opções personalizadas que abrangem dimensões, configurações de substrato e parâmetros de revestimento, tornando possível adaptar o anel aos diferentes requisitos do forno de crescimento de SiC.

Perguntas frequentes

Para que é usado um anel de grafite revestido com carboneto de tântalo poroso (TaC)?

É usado principalmente como componente de campo térmico em fornos de crescimento de cristal único PVT SiC. Seu substrato poroso de grafite suporta distribuição térmica e transporte de vapor, enquanto o revestimento TaC fornece proteção contra ataques químicos em alta temperatura.

Por que o carboneto de tântalo é adequado para o crescimento de cristais de SiC?

TaC oferece estabilidade em altas temperaturas e forte resistência química. Ajuda a proteger o substrato de grafite do vapor de silício e de outras espécies reativas, contribuindo para um ambiente de crescimento mais limpo e estável.

Qual é a espessura do revestimento TaC?

A VETEK especifica uma faixa de espessura de revestimento de 20–100 μm, com personalização disponível de acordo com os requisitos da aplicação.

O anel de grafite pode ser personalizado?

Sim. A VETEK afirma que a personalização pode abranger dimensões, detalhes estruturais, configuração do substrato e parâmetros de revestimento com base em desenhos do cliente, projetos de fornos e requisitos de processo.

Que temperatura o anel pode suportar?

A especificação técnica publicada lista uma resistência à temperatura de até 2200°C. A adequação operacional real deve ser avaliada de acordo com o projeto do forno, perfil térmico, atmosfera e condições do processo.

Conclusão

A Anel de grafite revestido com carboneto de tântalo poroso (TaC)combina as características do campo térmico da grafite porosa de alta pureza com a alta temperatura e a resistência química de um revestimento CVD TaC. Para o crescimento do cristal PVT SiC, esta arquitetura de material pode suportar estabilidade térmica, proteção contra corrosão, controle de contaminação e condições de processo repetíveis. Com dimensões e parâmetros de revestimento personalizáveis, ele também pode ser adaptado a diferentes designs de fornos de crescimento de cristais.

Se você está adquirindo um produto de alto desempenhoAnel de grafite revestido com carboneto de tântalo poroso (TaC)para equipamentos de crescimento de cristais de SiC, a VETEK pode fornecer soluções personalizadas com base em seus desenhos e requisitos de processo.Contate-noshoje para discutir suas especificações, requisitos de revestimento, compatibilidade de forno e necessidades de fornecimento, e deixar nossa equipe técnica ajudá-lo a identificar uma solução adequada de grafite revestida com TaC.
