I. VETEK Semiconductor - Líder em tecnologia central em materiais semicondutores avançados e uma empresa nacional especializada e sofisticada "Pequena Gigante"

A VETEK Semiconductor é uma empresa de alta tecnologia especializada em soluções de campo térmico de alta temperatura para as indústrias fotovoltaica e de semicondutores. Fundado em2016, a empresa se concentra na pesquisa, desenvolvimento e industrialização de materiais de campo térmico de alta temperatura. Dominamos de forma independente as principais tecnologias de revestimento deCarboneto de silício CVD (CVD SiC)eCarboneto de tântalo CVD (CVD TaC)e estabeleceram um sistema de produção totalmente integrado que abrangepurificação de grafite → usinagem de precisão → deposição de revestimento.

A empresa foi reconhecida comoEmpreendimento Nacional Especializado e Sofisticado “Pequeno Gigante”, classificando-se entre os principais fornecedores de soluções de campo térmico de epitaxia semicondutora na China. Nossos produtos permitiram com sucesso a substituição doméstica de componentes-chave de campo térmico porEpitaxia LED, semicondutores de terceira geração e epitaxia de silício,e entraram nas principais cadeias de fornecimento de vários fabricantes líderes de semicondutores.

II. Sobre VETEK Semicondutores

Mensagem principal:Fundada em 2016, a VETEK Semiconductor é uma empresa nacional especializada e sofisticada "Pequena Gigante". A empresa opera seis divisões de negócios dedicadas, fornecendo soluções abrangentes para toda a indústria de campos térmicos de alta temperatura de semicondutores.

1. Equipe principal

A empresa possui mais de20 profissionais de P&D. Nossa equipe técnica principal vem de universidades de prestígio, incluindoUniversidade de Zhejiang, Universidade de Wuhan, Universidade Central Sul e Universidade de Geociências da China.A equipe possui ampla experiência em:

· Desenvolvimento de equipamentos CVD

· Pesquisa de materiais semicondutores

· Usinagem de precisão

· Preparação de material de alta pureza

· Gestão da qualidade

2. Estrutura Organizacional e Divisões de Negócios

A empresa é composta porseis principais divisões de negócios:

· Divisão de Revestimento CVD SiC

· Divisão de Revestimento CVD TaC

· Divisão de Grafite

· Divisão de Quartzo e Componentes Cerâmicos

· Divisão de Fibra de Carbono

· Divisão de Wafer de Semicondutores

III. Seis categorias principais de produtos – cobertura abrangente de aplicações de campos térmicos de alta temperatura de semicondutores

Mensagem principal:Centrada em processos críticos de fabricação de semicondutores, a VETEK Semiconductor estabeleceu seis categorias de produtos maduros, incluindoRevestimentos CVD SiC, revestimentos CVD TaC, carboneto de silício sólido (SiC sólido), grafite de alta pureza e materiais à base de carbono, quartzo e cerâmica avançada e wafers semicondutores, abrangendo aplicações importantes comoepitaxia, gravação e crescimento de cristais.

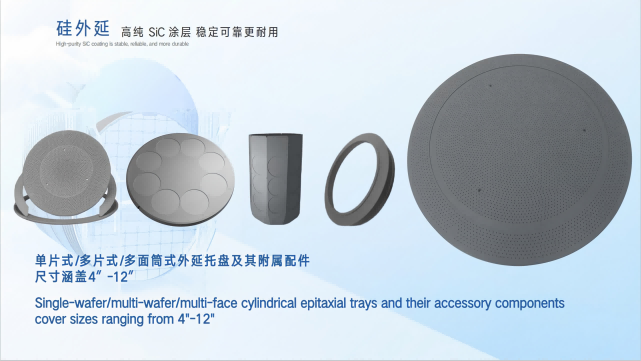

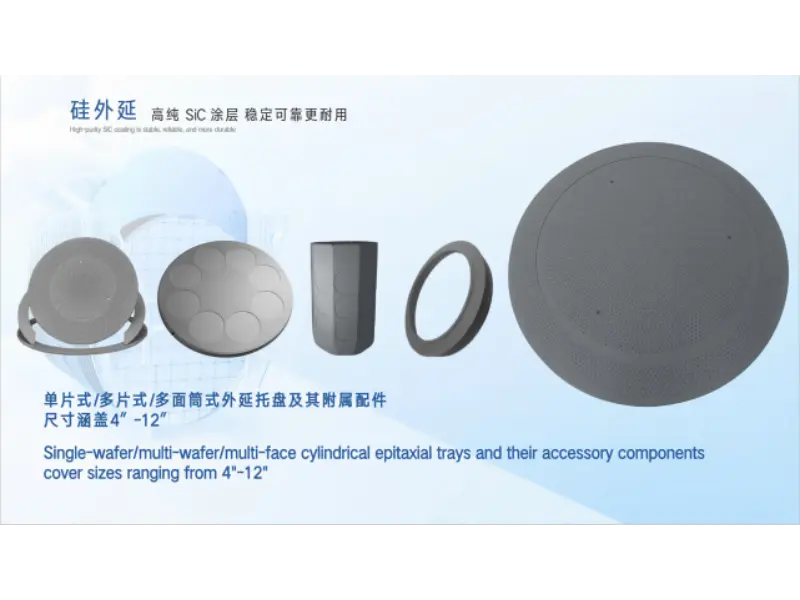

1. Série de revestimento de carboneto de silício CVD (SiC)

Aproveitando um estábuloDeposição Química de Vapor (CVD)processo, a empresa alcança alta pureza de revestimento e excelente consistência entre lotes. Esses produtos são projetados para operação de longo prazo sob condições de alta temperatura.

 Principais Produtos

· Susceptor revestido de SiC

· Transportador de Wafer

· Disco Planetário

· Meia-lua

· Chuveiro

· Barril

· Susceptor RTP

· Pino de levantamento de wafer

· Vários componentes do processo

Equipamento Compatível

· LPE

· Aixtron

· Veeco

· ASM

· Outras plataformas de equipamentos de epitaxia convencionais

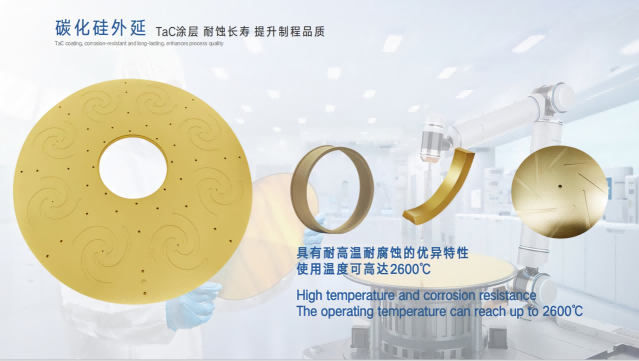

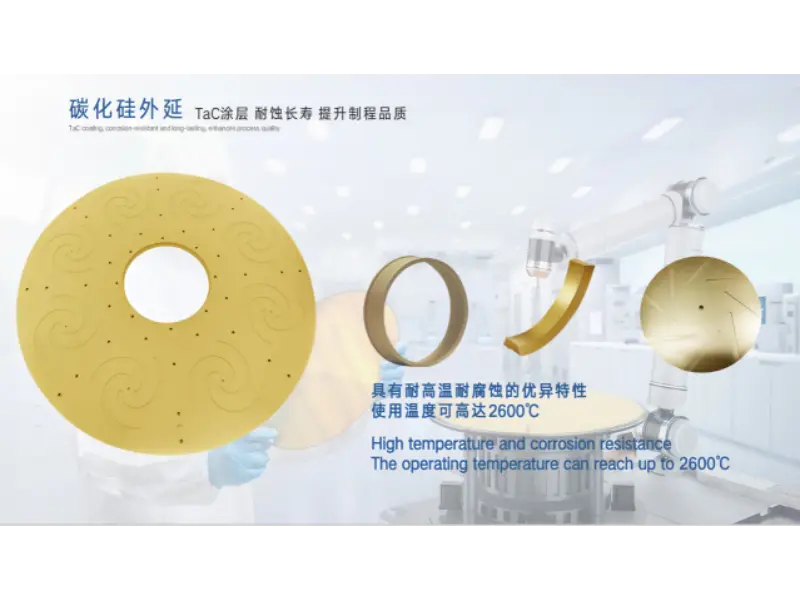

2. Série de revestimento de carboneto de tântalo CVD (TaC)

Para atender a cada vez mais exigentealta temperaturaealta corrosãorequisitos trazidos pelo rápido desenvolvimento de semicondutores de terceira geração, nossoRevestimentos TaCsão capazes de operar continuamente em ambientes superiores2300ºC.

Principais Produtos

· Susceptor Revestido com TaC

· Aquecedor revestido com TaC

· Cadinho TaC

· Peças de grafite revestidas com TaC

· Componentes de campo térmico SiC PVT

Aplicativos

· Crescimento de cristal único de SiC

· Sistemas de campo térmico de ultra-alta temperatura

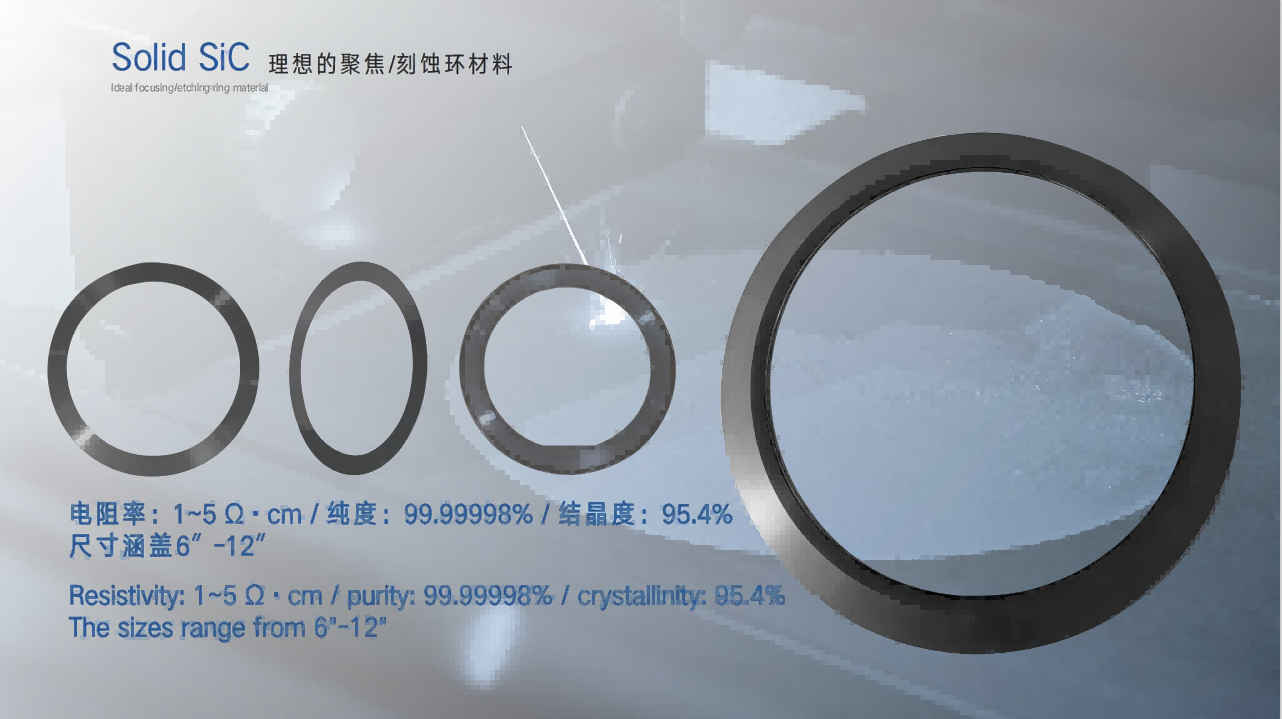

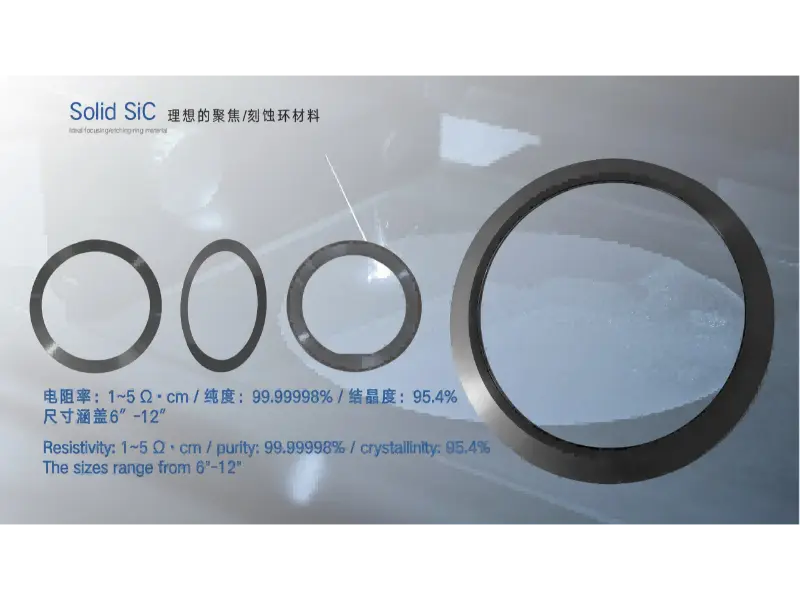

3. Série de carboneto de silício sólido (Sic sólido)

O carboneto de silício sólido combina alta pureza, excelente resistência à corrosão, resistência superior ao plasma e excelente estabilidade térmica, tornando-o ideal para sistemas avançados de gravação e equipamentos de fornos de alta temperatura.

Principais Produtos

· Anel de foco

· Anel de Borda

· Chuveiro

· Barco de wafer

· Tubo do Forno

· Cilindro Guia

· Componentes de gravação

4. Série de grafite de alta pureza e materiais à base de carbono

Fornecemos soluções completas de sistemas de campo térmico com produtos que incluem:

· Susceptor de Grafite

· Aquecedor

· Cadinho

· Escudo térmico

· Anel de Grafite

· Eletrodo de Grafite

· Feltro macio de fibra de carbono

· Feltro duro de fibra de carbono

· Composto de Carbono

Todos os produtos podem ser fabricados sob medida de acordo com diferentes plataformas de equipamentos.

5. Série de quartzo e cerâmica avançada

Com base em nossa experiência em tecnologias de materiais CVD, expandimos nosso portfólio de produtos para incluir:

Produtos de quartzo de alta pureza

· Barcos de Quartzo

· Portadores de Quartzo

· Tubos de Processo

· Tubos de forno

· Potes de sino

· Anéis de Quartzo

· Flanges de Quartzo

· Tubos de injeção de gás

· Cadinhos de Quartzo

· Outros componentes de quartzo personalizados

Componentes Cerâmicos Avançados

· Alumina de alta pureza (Al₂O₃)

· Carboneto de Silício (SiC)

· Nitreto de Silício (Si₃N₄)

· Nitreto de Boro (BN)

Esses produtos são amplamente utilizados em:

· Difusão

· Oxidação

· LPCVD

· PECVD

· Câmaras de Gravura

· Equipamento Semicondutor Composto

6. Série de wafers semicondutores

Fornecemos uma ampla variedade de wafers semicondutores e materiais de substrato, incluindo:

· Carboneto de Silício (SiC)

· Silício

· Óxido de Gálio (β-Ga₂O₃)

· Safira

· SOI (Silicon-on-Insulator)

· Nitreto de gálio (GaN)

· Arsenieto de gálio (GaAs)

Tamanhos de wafer personalizados estão disponíveis em2 polegadas a 8 polegadas.

4. Força de P&D e avanços tecnológicos

Mensagem principal:Guiado pela filosofia de"Industrialização impulsionada por P&D"a empresa estabeleceu plataformas duplas de inovação que consistem em seusP&D Corporativo Centror e oCentro de Inovação de Materiais de Campo Térmico do Laboratório Yongjiang, avançando continuamente tecnologias-chave em equipamentos CVD, processos de revestimento e materiais semicondutores avançados.

1. Plataformas duplas de P&D

A VETEK Semiconductor estabeleceuduas principais plataformas de P&D:

· Centro Corporativo de P&D

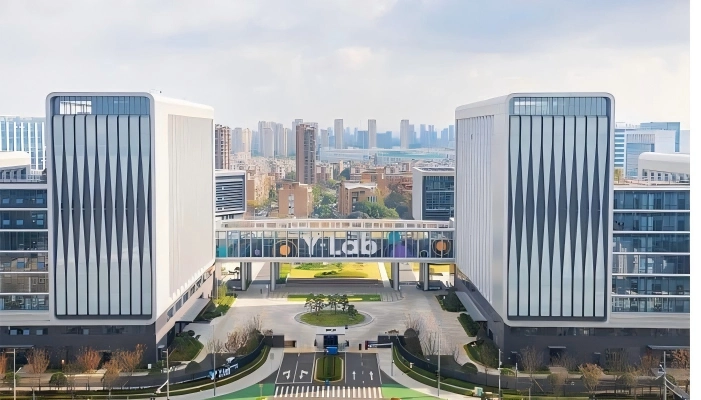

· Centro de Inovação de Materiais de Campo Térmico do Laboratório Yongjiang

Estas duas plataformas realizam conjuntamente a pesquisa e desenvolvimento de materiais avançados, otimização de processos e industrialização de produtos, fornecendo suporte tecnológico contínuo para o desenvolvimento a longo prazo da empresa.

2. Portfólio de tecnologia principal

A empresa continua a fazer avanços nas seguintes tecnologias principais:

· Desenvolvimento independente de equipamentos CVD

· Otimização do processo CVD SiC

· Tecnologia de deposição CVD TaC

· Tecnologia de purificação de materiais de alta pureza

· Tecnologia de usinagem de grafite de precisão

· Projeto de campo térmico de semicondutores

· Otimização do desempenho de materiais em alta temperatura

· Desenvolvimento de novos materiais semicondutores

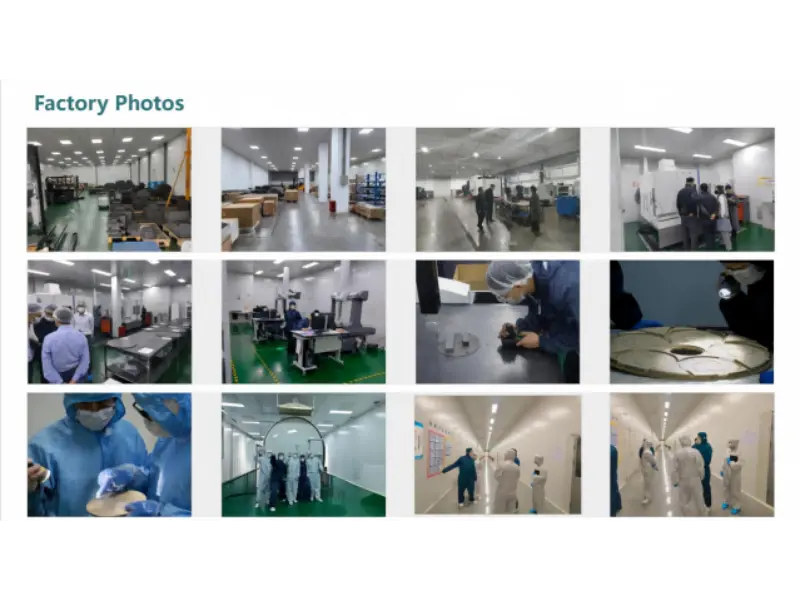

V. Capacidades de Fabricação e Capacidade de Produção

Mensagem principal:A VETEK Semiconductor estabeleceu um fluxo de trabalho de fabricação completo que abrangepurificação → usinagem de precisão → deposição de revestimento → inspeção → embalagem e envio. A empresa opera uma base fabril de aproximadamente 100 acres, mais do que50 linhas de produção, e17 sistemas de revestimento CVD SiC, com tamanho máximo de revestimento de 1,5 metros.

Capacidade de fabricação	Especificações
Base de Fabricação	Aproximadamente 100 hectares
Linhas de Produção	Mais de 50
Sistemas de revestimento CVD SiC	17 unidades
Sistemas de revestimento CVD TaC	8 unidades
Sistemas de produção de SiC sólido	3 unidades
Tamanho Máximo de Revestimento	1,5 metros
Capacidade Anual para Susceptores Grandes (600 mm e acima)	Mais de 10.000 peças

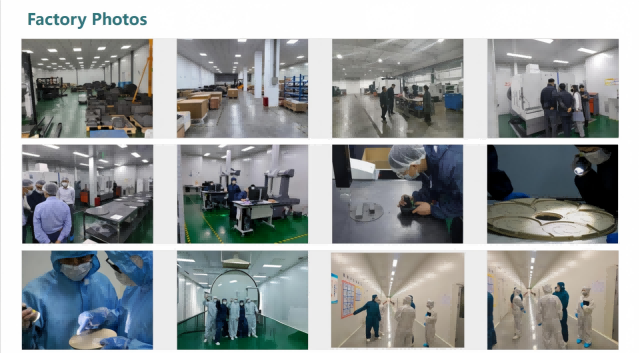

A empresa está equipada com:

· Centros de usinagem CNC de ultraprecisão

· Centros de usinagem CNC

· Tornos CNC

· Retificadoras CNC

· Grandes centros de usinagem horizontal

· Equipamento de inspeção de alta precisão

· Sistemas de purificação de alta pureza

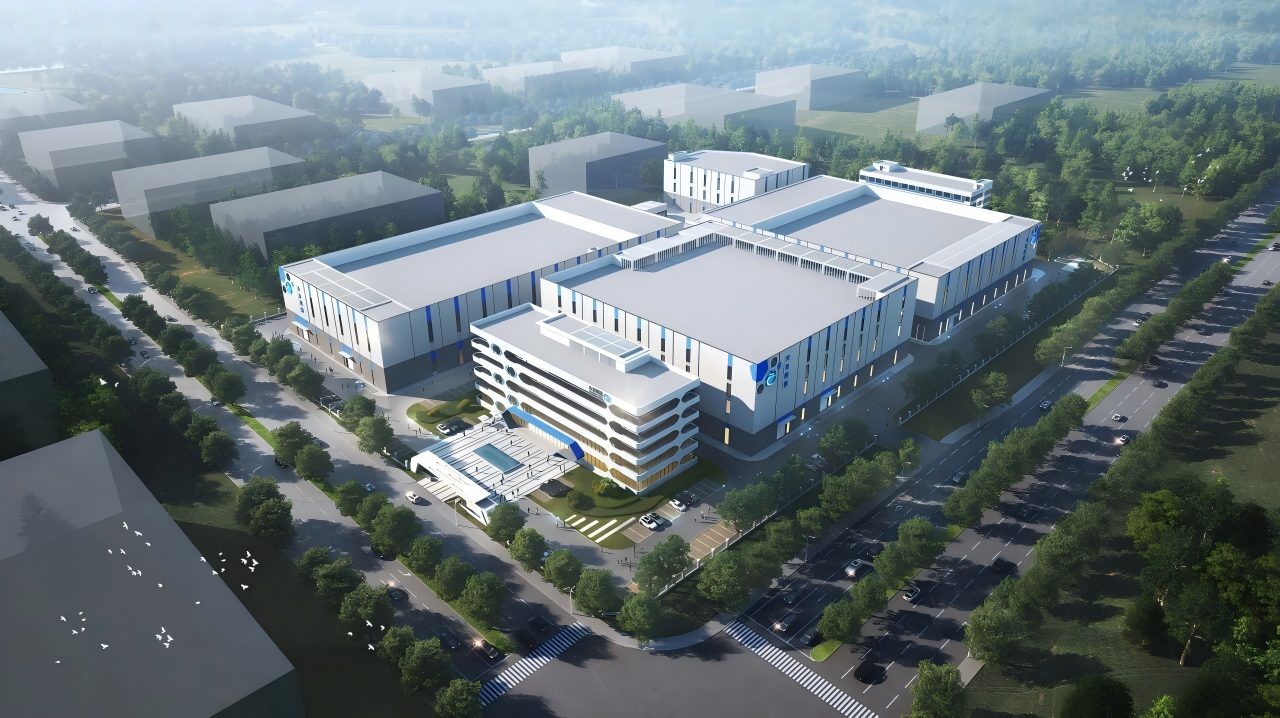

Uma nova base de produção está atualmente em construção e expandirá ainda mais a capacidade de produção da empresa para atender à crescente demanda global.

VI. Sistema de Gestão da Qualidade e Certificação de Produtos

Mensagem principal:A VETEK Semiconductor estabeleceu um sistema abrangente de gestão de qualidade que abrange todo o processo de fabricação. Materiais de alta pureza podem atingir um nível de pureza de6N-7N, enquanto a consistência da espessura lote a lote deRevestimentos CVD SiCé controlado dentro±10 μm. A empresa também fornece certificações completas de materiais e documentação de inspeção para apoiar os requisitos de qualidade do cliente.

A fabricação de semicondutores impõe requisitos extremamente rigorosospureza material, precisão dimensional e consistência do produto. A VETEK Semiconductor estabeleceu um sistema abrangente de gestão de qualidade que abrange todas as fases da produção. Cada produto passa pelo seguinte processo de fabricação:

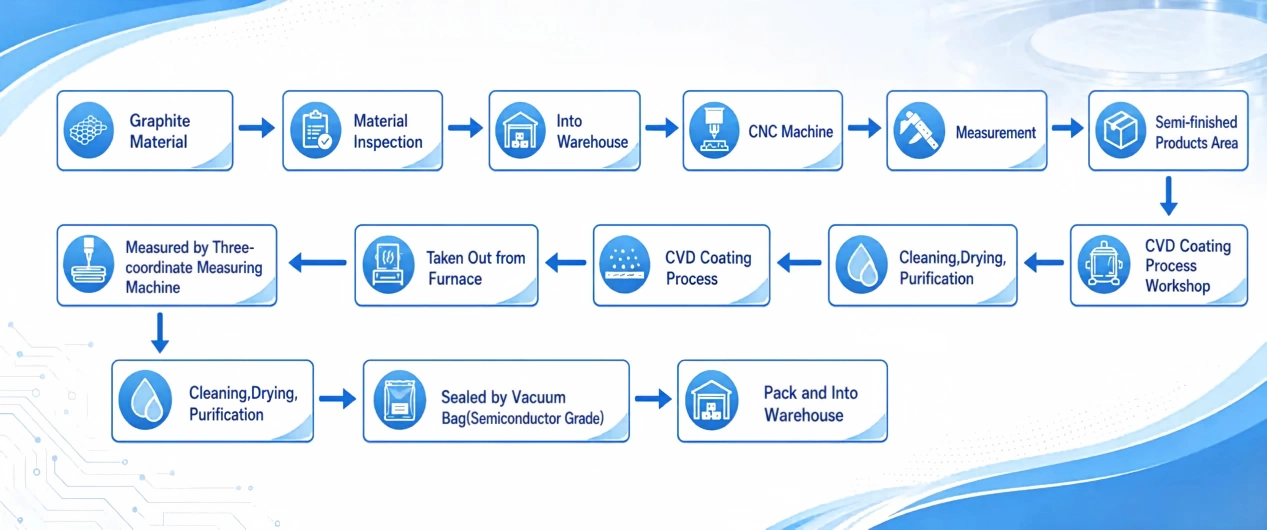

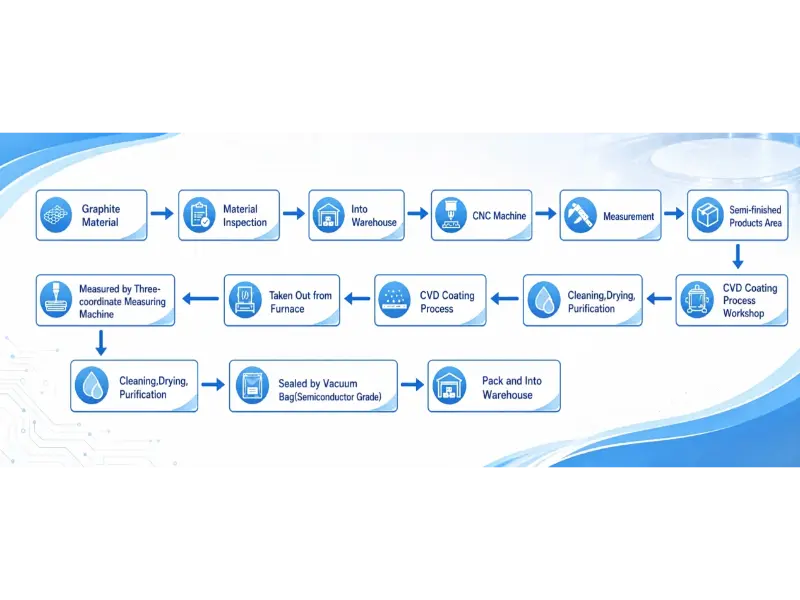

Inspeção de matéria-prima → Purificação de alta pureza → Usinagem de precisão → Deposição de revestimento CVD → Inspeção de produto → Inspeção final

1. Principais indicadores de qualidade

· Após a purificação profunda, a pureza dos materiais de alta pureza pode ser controlada noNível 6N-7N.

· Consistência da espessura do revestimento lote a lote paraRevestimentos CVD SiCé controlado dentro±10 μm.

· ParaProdutos revestidos com TaC, um rigoroso controle de qualidade é implementado para adesão do revestimento, integridade da superfície e inspeção de rachaduras/pinholes.

2. Suporte de documentação técnica

A empresa fornece documentação técnica completa, incluindo:

· Certificado de Material

· Certificado de Conformidade (COC)

· Relatório de Inspeção

· Relatório de Inspeção Dimensional

· Relatório de inspeção de espessura de revestimento

· Ficha Técnica de Materiais

· FDS/MSDS (quando aplicável)

· Lista de embalagem

· Fatura Comercial

· Certificado de Origem (de acordo com requisitos de exportação)

VII. Capacidades globais de fornecimento e serviços

Mensagem principal:Suportes de semicondutores VETEKOEM/ODMserviços, fabricação personalizada, pedidos de amostra e produção de pequenos volumes. Os produtos padrão normalmente têm um prazo de entrega de2–4 semanas, enquanto a logística global é apoiada através deDHL, FedEx, UPSe frete marítimo.

1. OEM/ODM e fabricação personalizada

A empresa fornece serviços de longo prazo, incluindo:

· Fabricação baseada em desenhos do cliente

· Fabricação com base em amostras fornecidas

· Engenharia reversa

· Design de dimensão personalizada

· Recomendações de substituição de material de grafite

· Otimização da solução de revestimento

· Otimização da estrutura do campo térmico

· Desenvolvimento completo de componentes de campo térmico

Apoiamos produtos que vão desde2 polegadas, 4 polegadas, 6 polegadas e 8 polegadasplataformas para tamanhos personalizados ainda maiores.

2. Opções flexíveis de aquisição

Estão disponíveis pedidos de amostra e produção de pequenos volumes, permitindo aos clientes realizar:

· Validação de equipamentos

· Qualificação de processos

· Desenvolvimento de novos produtos

Para produção em volume, planos de fornecimento estáveis ​​podem ser estabelecidos com base nas previsões anuais de compras dos clientes.

3. Prazos de entrega padrão

Tipo de produto	Prazo de entrega padrão
Produtos Padrão	2–4 semanas
Produtos personalizados padrão	4–6 semanas
Produtos personalizados complexos	6–10 semanas

Os parceiros de longo prazo podem estabelecer programas de stocks de segurança para melhorar ainda mais a estabilidade da entrega.

4. Soluções Logísticas Globais

Oferecemos suporte a vários métodos de envio internacional, incluindo:

·DHL

· FedEx

· UPS

· TNT(para amostras e remessas de pequenos volumes)

· Frete Aéreo (para remessas urgentes de grande volume)

· Frete marítimo (para componentes grandes e pedidos em grandes quantidades de longo prazo)

Os termos comerciais suportados incluem:

· EXW

· FOB

· FCA

· CIF

· DDP (disponível para países selecionados)

Os produtos são protegidos por embalagens multicamadas, incluindo:

· Limpeza de sala limpa

· Película protetora PE

· Vedação a vácuo

· Embalagem antiestática

· Amortecimento em algodão pérola (EPE)

· Caixas de madeira personalizadas

5. Tratamento de problemas de transporte

Se ocorrer algum problema durante o transporte, incluindo:

· Embalagem danificada

· Danos no transporte

· Discrepâncias de quantidade

· Modelos de produtos incorretos

os clientes podem entrar em contato com nossa equipe de vendas imediatamente. Forneceremos suporte imediato, incluindo:

· Remessas de reposição

· Substituição de produto

· Análise técnica

· Assistência em reclamações de logística

para garantir a satisfação do cliente.

6. Serviços de pré-venda e pós-venda

Suporte pré-venda

· Consulta de seleção de produtos

· Análise de Design para Manufaturabilidade (DFM)

· Recomendações de substituição de materiais

· Sugestões de otimização de campo térmico

· Suporte de amostra

· Cotação rápida

Suporte pós-venda

· Orientação de instalação

· Recomendações de uso do produto

· Orientação de manutenção

· Suporte à otimização de processos

· Análise de vida útil do produto

· Análise de falhas

· Resposta rápida a questões relacionadas à qualidade

VIII. Principais indústrias de aplicação

Mensagem principal: Os produtos da VETEK Semiconductor são amplamente utilizados em cinco grandes indústrias, incluindofabricação de semicondutores, semicondutores de terceira geração, LED, novas energias e pesquisa científica e fabricação avançada.

Fabricação de semicondutores

· Circuitos Integrados (CI)

· Semicondutores de Potência

· MEMS

· Semicondutores Compostos

Semicondutores de terceira geração

· Dispositivos de energia SiC

· Dispositivos de energia GaN

· Dispositivos RF

· MicroLED

Indústria LED

· LEDs azuis

· LEDs ultravioleta profundo (LEDs UV)

· MiniLEDs

· MicroLEDs

Nova Indústria de Energia

· Veículos de Novas Energias (NEVs)

· Equipamento Fotovoltaico

· Sistemas de armazenamento de energia

Pesquisa Científica e Fabricação Avançada

· Laboratórios Universitários

· Institutos Nacionais de Pesquisa

· Plataformas de P&D de Materiais Avançados

IX. Perguntas frequentes (FAQ)

Q1: Quais produtos a VETEK Semiconductor fornece principalmente?

UM:A VETEK Semiconductor oferece seis categorias principais de produtos, incluindoRevestimentos CVD SiC, revestimentos CVD TaC, carboneto de silício sólido (SiC sólido), grafite de alta pureza e materiais à base de carbono, quartzo e cerâmica avançada e wafers semicondutores, cobrindo processos críticos de semicondutores, comoepitaxia, gravação e crescimento de cristais.

Q2: Que nível de pureza os revestimentos CVD SiC da VETEK Semiconductor podem alcançar?

UM:Através do nosso processo de purificação profunda, a pureza dos materiais de alta pureza pode ser controlada no6N-7Nnível. Além disso, a consistência da espessura do revestimento lote a lote do nossoRevestimentos CVD SiCé controlado dentro±10 μm, garantindo desempenho estável durante operação em alta temperatura a longo prazo.

Q3: Vocês oferecem suporte a pedidos de amostra ou compras em pequenas quantidades?

UM:Sim. Nós aceitamospedidos de amostrae pode fornecer entregas de peças únicas ou de pequenos lotes, dependendo do tipo de produto, permitindo que os clientes realizem validação de equipamentos, qualificação de processos e desenvolvimento de novos produtos.

Q4: Qual é o seu prazo de entrega padrão?

UM:O prazo de entrega padrão é:

· Produtos padrão:2–4 semanas

· Produtos personalizados padrão:4–6 semanas

· Produtos personalizados complexos:6–10 semanas

Para clientes de longo prazo, programas de estoque de segurança também podem ser estabelecidos para melhorar ainda mais a estabilidade da entrega.

Q5: Você oferece suporte à fabricação personalizada ou serviços OEM/ODM?

UM:Sim. Fornecemos fabricação com base em desenhos do cliente, fabricação a partir de amostras fornecidas, engenharia reversa, design de dimensões personalizadas, recomendações de substituição de materiais, otimização de soluções de revestimento, otimização de estrutura de campo térmico e serviços completos de desenvolvimento de componentes de campo térmico. Apoiamos produtos dePlataformas de 2 a 8 polegadas, bem como tamanhos personalizados maiores.

Q6: Em quais equipamentos semicondutores seus produtos são usados ​​principalmente?

UM:Nossos produtos são amplamente utilizados emLPE, Aixtron, Veeco, ASM, e outros sistemas de epitaxia convencionais, bem comoequipamento de gravação, fornos de oxidação/difusão, fornos de crescimento de cristais e outros equipamentos de processamento de semicondutores. Eles são adequados para processos de fabricação críticos, incluindo:

· Epitaxia de Silício

· Epitaxia SiC

· Epitaxia GaN

· Epitaxia LED

· Gravura Plasmática

· Difusão

· Oxidação

· Recozimento

· Processamento Térmico Rápido (RTP)

Q7: Como você garante a qualidade do produto e a consistência do lote?

UM:A VETEK Semiconductor estabeleceu um sistema completo de gestão de qualidade cobrindo todo o processo de fabricação:

Inspeção de matéria-prima → Purificação de alta pureza → Usinagem de precisão → Deposição de revestimento CVD → Inspeção de produto → Inspeção final

Cada produto passa por múltiplas inspeções, incluindo:

· Inspeção visual

· Inspeção dimensional

· Medição de espessura de revestimento

· Inspeção de planicidade

· Inspeção de concentricidade

· Inspeção de uniformidade de revestimento

Registros completos de rastreabilidade de qualidade são mantidos durante todo o processo de fabricação.

Q8: Quais certificações e qualificações a VETEK Semiconductor possui?

UM:A VETEK Semiconductor foi reconhecida como uma Empresa Nacional Especializada e Sofisticada "Pequena Gigante". O fundador da empresa, Dr. He Shaolong, foi selecionado como um talento líder no "Programa Dez Mil Talentos" da província de Zhejiang. Nossos produtos entraram nas principais cadeias de fornecimento de vários líderes do setor de capital aberto, incluindo Leon Microelectronics, Jiangfeng Electronics, HC Semitek e Zhaochi Co., Ltd.

X. Principais vantagens

· Empresa Nacional Especializada e Sofisticada "Pequeno Gigante",classificada entre os fornecedores de primeiro nível na indústria de campo térmico de epitaxia semicondutora da China.

· Plataformas Duplas de P&D:Centro Corporativo de P&D + Centro de Inovação de Materiais de Campo Térmico do Laboratório Yongjiang.

· Seis divisões de negócios e seis categorias principais de produtos,fornecendo cobertura abrangente de aplicações de campo térmico de alta temperatura de semicondutores.

· Integrar totalmentedCadeia de Fabricação:Cobertura completa do sistema de fabricação internapurificação → usinagem de precisão → revestimento CVD → inspeção,garantindo total controle do processo.

· Confiado por mais de 30 clientes da indústria de semicondutores,com produtos entrando nas principais cadeias de fornecimento de várias empresas líderes de semicondutores listadas publicamente.

· OEM/ODM e fabricação personalizada com suporte,fornecendo soluções flexíveis adaptadas às necessidades do cliente.

· Pedidos de amostra e SmaProdução de 1 lote Adisponível,ajudando os clientes a reduzir custos de validação e acelerar o desenvolvimento de produtos.

· Controle de qualidade abrangente e rastreabilidade total do produto,garantindo a estabilidade do produto a longo prazo e desempenho consistente.

· Rede Global de Logística e Com.suporte abrangente de pré-venda e pós-venda,fornecendo serviço confiável para clientes em todo o mundo.

XI. Conclusão

Impulsionados pela inovação tecnológica contínua,Semicondutores VETEKestabeleceu um ecossistema de serviços completo que abrangepesquisa e desenvolvimento, fabricação e entrega global, centrado em processos críticos de fabricação de semicondutores.

Demateriais de alta pureza até componentes semicondutores de precisão, e detecnologias avançadas de revestimento para completar soluções de campo térmico, a empresa está comprometida em fornecerde alto desempenho, confiávelle, e sustentávelmateriais-chave e componentes principais para o mundocircuito integrado, semicondutor de terceira geração, LED, fotovoltaico e fabricação avançadaindústrias.

Olhando para frente,Semicondutores VETEKcontinuará a manter o seu compromisso deqqualidadeexcelência e inovação tecnológica, trabalhando em estreita colaboração com clientes em todo o mundo para impulsionar o avanço de materiais e tecnologias semicondutores de próxima geração.
