Puxe o gabarito de cristal de silício
  • Puxe o gabarito de cristal de silícioPuxe o gabarito de cristal de silício

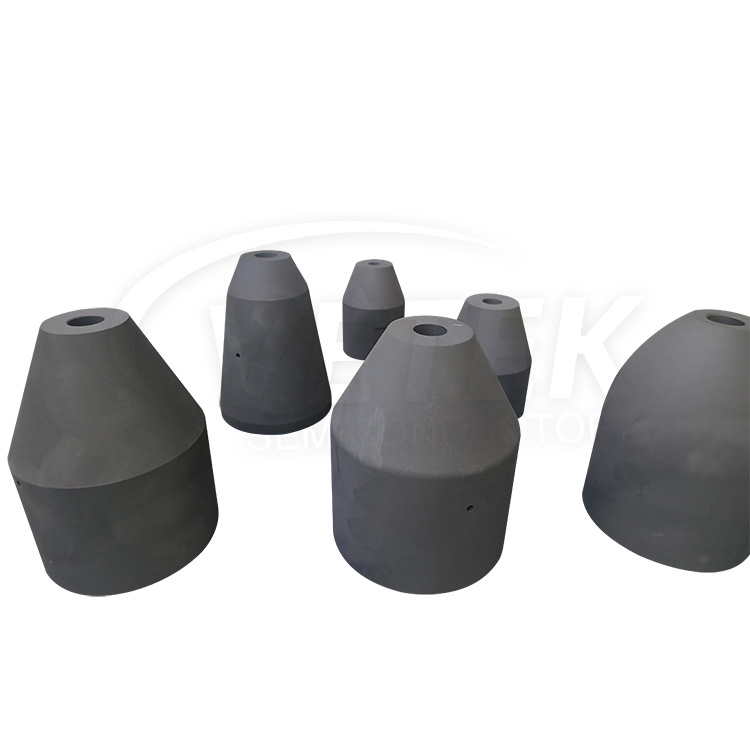

Puxe o gabarito de cristal de silício

Pull Silicon Single Crystal Jig foi projetado para garantir a pureza das bolachas e o controle preciso das zonas quentes durante a cristalização, oferecendo soluções sustentáveis ​​e eficientes para a indústria fotovoltaica. VETEKSEMICON está ansioso para estabelecer cooperação a longo prazo com você.

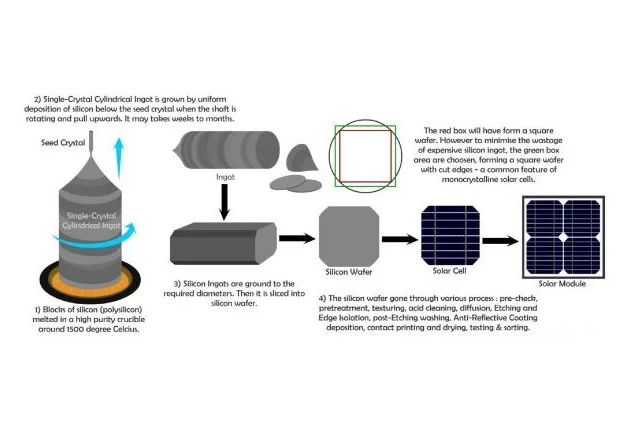

O vantagem do veteksemicon Pull Silicon Sming Crystal Jig foi projetado para puxar o silício monocristálico pelo método CZ na indústria fotovoltaica. Bem -vindo ao Inquérito nos EUA.


Funções principais e destaques técnicos


●  Controle de pureza ultra alta

De acordo com as necessidades do cliente, forneça materiais fotovoltaicos ou semicondutores, conteúdo de impureza <5ppm, para garantir a pureza do silício de monocristais até os padrões eletrônicos de grau (GB/T 12963)

●  Gerenciamento de campo de temperatura inteligente

7 Sistema de controle de temperatura independente de 7 zona, ± 0,5 ℃ Controle de precisão, suporte CZ/FZ Dois comutação de crescimento de cristal (Exibição dinâmica de alterações na curva de temperatura, aprimorando a visualização)

●  Vida de serviço longo

Com a tecnologia de revestimento composto de várias camadas, um único molde pode completar mais de 3000 ciclos de puxão de cristal, reduzindo os custos de manutenção em 60%


Cenário de aplicação típico


● bolachas de tamanho grande acima de 8 polegadas: projeto especial de campo térmico para atender às necessidades de crescimento de cristal de 300 mm de diâmetro

● Wafer de silício monocristalino do tipo N fotovoltaico: controle de conteúdo de oxigênio <12ppma, adequado para o processo de bateria TopCon

● R&D composto de semicondutores: compatível com GaAs, SIC e outras pessoas de terceira geração semicondutores Preparação


Por que escolher nossa solução?


●  Controle preciso de parâmetros

Otimização da morfologia da interface sólida-líquido pelo algoritmo AI, densidade de deslocamento <500/cm² (verificação semi-padrão)

●  Capacidade de entrega rápida

Suporte Serviços Personalizados: Confirmação completa do desenho dentro de 5 dias úteis → 30 dias entrega

●  Rede de Serviço Global

Forneça um centro profissional de serviço on -line, fornecendo 7 × 24 horas


Lojas de produção:

VeTek Semiconductor Production Shop

Visão geral da cadeia da indústria de epitaxia de chips semicondutores:

Overview of the semiconductor chip epitaxy industry chain
