Wafer Chuck
  • Wafer ChuckWafer Chuck

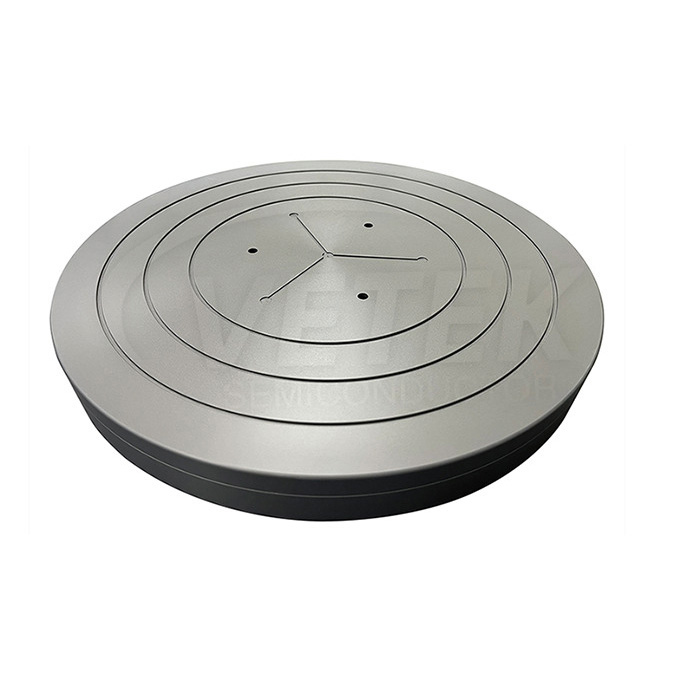

Wafer Chuck

Pedaço de pinça de wafer de wafer em processo de semicondutores e é amplamente utilizado em PVD, CVD, gravação e outro processo.VETEK O Wafer Chuck do semicondutor desempenha papéis fundamentais na produção de semicondutores, permitindo a produção rápida e de alta qualidade. Com fabricação interna, preços competitivos e suporte robusto em P&D, o vetek semicondutor se destaca nos serviços OEM/ODM para componentes de precisão.

Como fabricante profissional, o Vetek Semiconductor gostaria de fornecer a você o Wafer com revestimento de SIC.

A Vetek Semiconductor possui certificação ISO9001 que abrange o desenvolvimento e fabricação de uma gama completa de componentes para dispositivos semicondutores. Esses componentes incluem equipamentos de processo, equipamentos de deposição, equipamentos de inspeção, mandris de wafer semicondutores, medidores de vazão, câmaras, sistemas de cura por pressão, como placas, blocos, eixos, rolos, etc. 5. Como parceira da Aixtron, a Veeco (os dez melhores do mundo fabricantes de equipamentos), a Vetek Semiconductor fornece componentes de precisão de semicondutores para os principais fabricantes de equipamentos de semicondutores nos Estados Unidos, o maior mercado de semicondutores do mundo.

O Wafer Chuck do Vetek Semiconductor é um componente em fases do equipamento de inspeção final de wafer em equipamentos de processo de produção de wafer semicondutores. Através do sistema sistemático de controle e inspeção de qualidade, são alcançadas uma produção rápida, de alta qualidade e competitiva. A otimização de custos é obtida através da integração estratégica de nossa infraestrutura de produção e parcerias com fabricantes de materiais, componentes, módulos e equipamentos.

O mandril de wafer semicondutor da Vetek Semiconductor é usado em equipamentos de detecção de wafer, usando métodos de usinagem de alta precisão e tecnologia de design para garantir que o nivelamento do mandril de wafer a vácuo esteja abaixo de 3 μm. Essa abordagem meticulosa garante excelente desempenho e precisão na inspeção de wafers.

Vantagem do núcleo do vetek semicondutor:

1. Fabricação em nossa própria fábrica

2. Produção/distribuição direta a preços honestos.

3. O Centro de P&D interno fornece melhoria da qualidade e suporte ao desenvolvimento e participa ativamente de projetos de apoio à empresa e de pesquisa nacional para localização de peças.

4.OEM/ODM


Propriedades físicas básicas do revestimento CVD SiC:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Propriedades físicas básicas do revestimento CVD SiC
Propriedade Valor típico
Estrutura cristalina Policristalina da fase β da FCC, principalmente (111) orientada
Densidade 3,21g/cm³
Dureza 2500 VICKERS DUÊNDA (500G CARRE
Tamanho de grão 2 ~ 10mm
Pureza Química 99,99995%
Capacidade de calor 640 J · kg-1· K-1
Temperatura de sublimação 2700°C
Resistência à Flexão 415 MPA RT 4 pontos
Módulo de Young 430 GPA 4pt Bend, 1300 ℃
Condutividade térmica 300W · m-1· K-1
Expansão Térmica (CTE) 4,5×10-6K-1


Lojas de produção:

VeTek Semiconductor Production Shop


Visão geral da cadeia da indústria de epitaxia de chips semicondutores:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: Mandril de bolacha
