Vacuum Chuck

Aplicativo:

Um mandril de vácuo de alta eficiência criado para a adsorção precisa e a fixação firme de bolachas e lingotes. É bem - adequado para situações, incluindo fabricação de semicondutores, corte de bolas, processamento de precisão, epitaxia de alta temperatura, gravura e implante de íons.

Parâmetros principais:

● Porosidade ajustável (variando de 10 a 200μm).
● Capaz de suportar temperaturas ultra - altas (até ≤1600 ° C) e mostrar excelente resistência ao choque térmico.
● Vácuo de adsorção: o padrão é - 90kPa (personalizável para atingir 100kpa).

● Dimensões do copo de sucção: pode suportar as bolachas de 06/04/12 - polegadas, e o tamanho do lingote pode ser adaptado de acordo com as necessidades específicas.

Ⅰ. Descrição

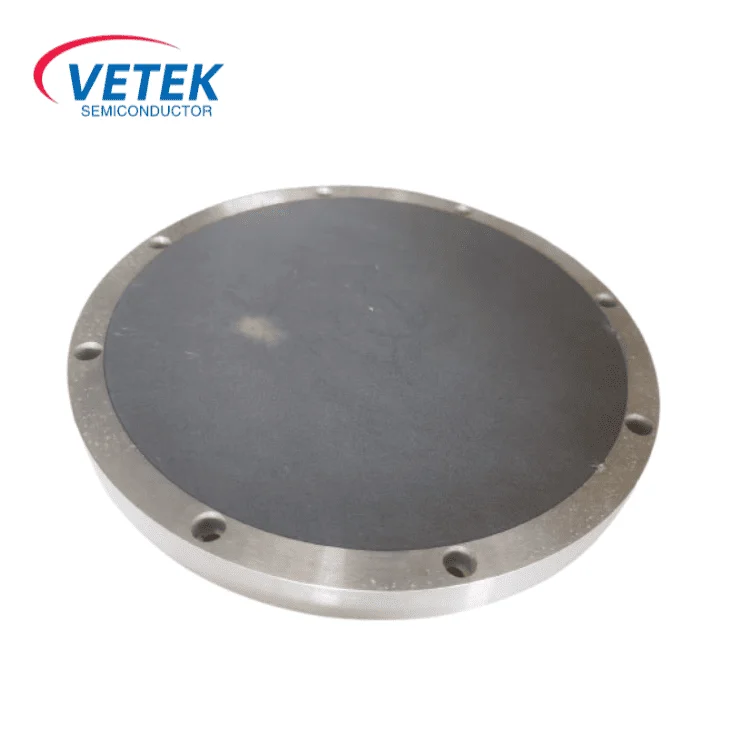

O vácuo de cerâmica veteksemicon usa uma estrutura combinada de cerâmica porosa e um anel externo de metal. Através do design personalizado dos canais e dos poros, ele realiza uma distribuição uniforme da força de adsorção e alta estabilidade. Esse mandril é adequado para fabricação de semicondutores, corte de bolas, processamento de precisão, etc. Ele pode operar em configurações de movimento de alta e alta temperatura e alta velocidade e atende aos requisitos de compatibilidade das bolachas/lingotes em tamanhos diferentes.

Ⅱ. Estrutura do núcleo e vantagens materiais

Layout composto multicamada:

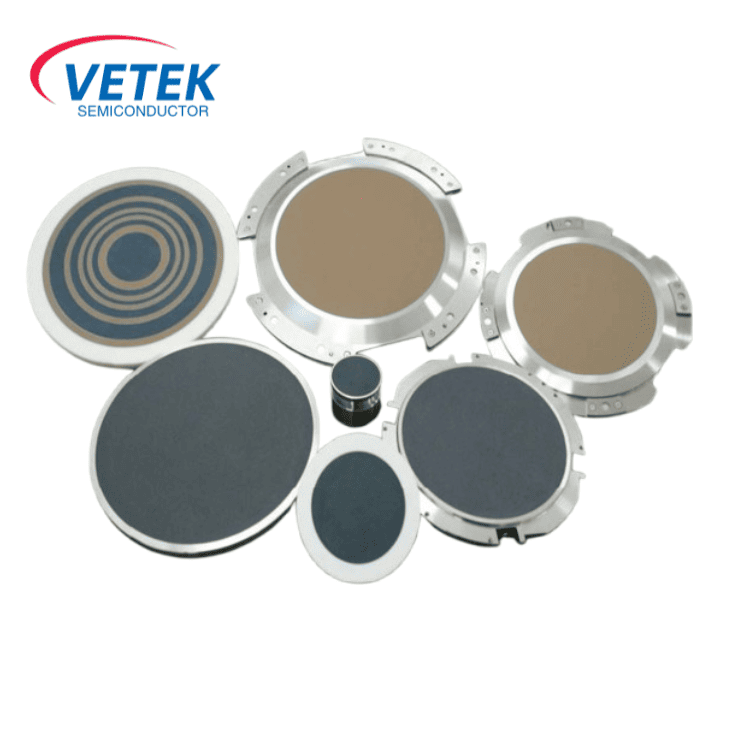

✔ Camada de superfície: Feito de cerâmica porosa (você pode escolher entre carboneto poroso de silício ou grafite porosa). O diâmetro dos poros pode ser ajustado (10 - 200μm), o que garante que a força de adsorção seja uniformemente transferida para a superfície da wafer, impedindo assim a construção do estresse local.

✔ Matriz: Composto por uma estrutura de metal altamente rígida (aço inoxidável ou liga de alumínio) para oferecer suporte estrutural e herdeiro.

✔ Airways e poros: As vias aéreas internas usinadas com precisão formam uma rede, juntamente com microporos espaçados uniformemente. Essa configuração suporta extração rápida de vácuo (a força de adsorção pode atingir até - 90kpa) e liberação instantânea.

Ⅲ . Comparação de MACaracterísticas Teriais

1. Comparação de propriedades do material

2. Cenários de aplicação e casos

✔ Fabricatio semicondutores

Crescimento epitaxial: pode adsorver firmemente as bolachas a altas temperaturas, impedindo que as bolachas se deformem e se contaminam.

Litografia e gravura: permite o posicionamento preciso em plataformas de movimento de alta velocidade (aceleração ≤10g), garantindo a precisão do alinhamento gráfico.

✔ Processamento de lingote

Corte e moagem: ele pode adsorver lingotes pesados ​​(como safira e silício - lingotes de carboneto), reduzindo a rachadura de borda devido à vibração.

✔ Pesquisa científica e tecnologias especiais

Alta - Reconeração de temperatura: Silício poroso - Os copos de sucção de carboneto podem funcionar continuamente a 1600 ° C sem deformação ou poluição por ventilação.

Casado a vácuo: com um design de rigidez alto - de ar - ele pode se adaptar ao ambiente de cavidade PVD/CVD.

3. Serviço personalizado

✔ Oferecemos personalização para tamanho e carga.

✔ Os estômatos e as vias aéreas podem ser otimizados para atender aos requisitos específicos.

✔ Pode ser adaptado a ambientes especiais.

Ⅳ. PERGUNTAS FREQUENTES:

Como os chucks a vácuo alcançam a compatibilidade de wafer de tamanho múltipla (por exemplo, 8/8/6 ")?

P: Como um único Chuck se encaixa em uma bolacha de 12 polegadas, 8 polegadas e 6 polegadas ao mesmo tempo? A reestruturação física é necessária?

UM:Compatibilidade multidimensional através de vias aéreas adaptativas e particionamento estomático:

✔ Controle estomático dinâmico: Os estômatos na superfície do otário são distribuídos em uma área de anel e o circuito de ar em diferentes áreas é controlado por uma válvula externa.

Por exemplo, ao absorver uma bolacha de 8 polegadas, apenas os poros na área central são ativados e os poros externos são fechados (para evitar vazamentos da força de adsorção).

✔ Design flexível das vias aéreas: A rede de portas possui um layout modular que corresponde aos perfis de borda de bolachas de tamanhos diferentes para garantir a cobertura uniforme da força de adsorção. e Vantagens são as seguintes:

Substituição de hardware zero: não há necessidade de remover ou substituir o copo de sucção, por meio de software ou interruptor da válvula de gás pode ser adaptado a tamanhos diferentes.

Economia de custos: reduza os custos de reforma de equipamentos e o tempo de inatividade e aumente a flexibilidade da linha de produção.
