Indústria	Fabricação de semicondutores, cerâmica avançada, materiais semicondutores de terceira geração
Processo	Usinagem de furo passante de passagem única a laser guiado por jato de água (WJGL)
Solução	Substratos SiC personalizados de 35 mm × 2 mm com microfuros de precisão de Φ0,15 mm
Serviços	Consultoria técnica, desenvolvimento de processos, relatórios de inspeção, revestimento e usinagem personalizados
Resultados	• Geometria uniforme do furo da entrada à saída confirmada por SEM • Sem redução mensurável; proporção de aspecto adequada para espessura de 2 mm • Zona mínima afetada pelo calor e praticamente nenhum lascamento em SiC duro e quebradiço • Entrega bem-sucedida e aceitação do cliente para desenvolvimento de material de bateria secundária

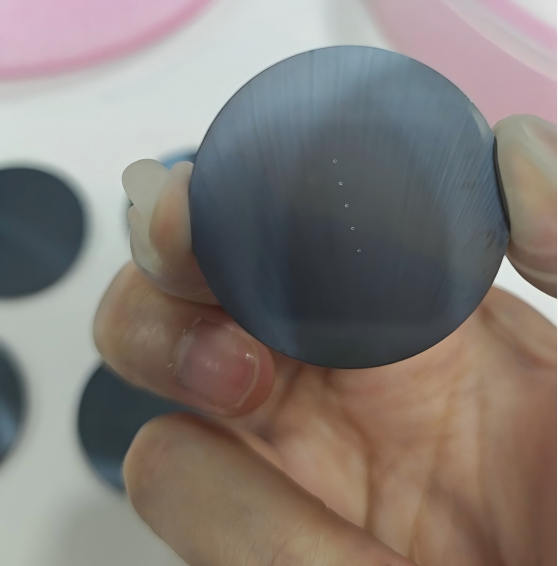

Figura 1: foto do produto de substrato SiC de 35 mm × 2 mm após usinagem de microfuros a laser guiada por água

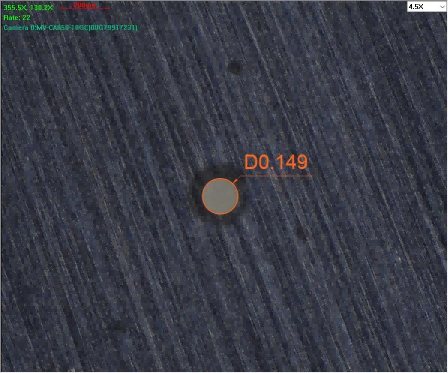

Figura2：Imagem SEM do furo de Φ0,15 mm usinado a laser guiado por água VeTek no substrato de SiC

A tecnologia de laser guiado por água (WJGL) da VeTek Semiconductor permite usinagem de microfuros sem conicidade e em uma única passagem em substratos espessos de carboneto de silício (SiC). Em um projeto recente, furos passantes de Φ0,15 mm foram processados ​​com sucesso em substratos 4H-SiC tipo N de 35 mm de diâmetro x 2 mm de espessura. A inspeção SEM verificou paredes de furos altamente uniformes da entrada à saída, atendendo aos rigorosos requisitos de grau de semicondutores.

1. Como o laser guiado por água consegue furos de SiC sem conicidade?

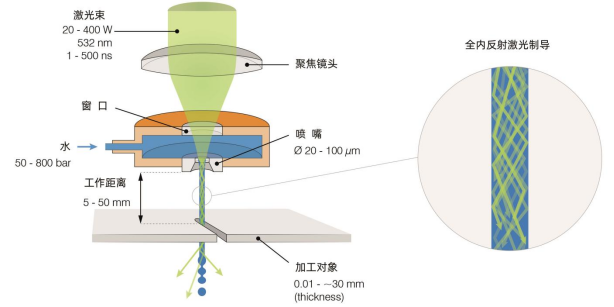

Figura3:Princípio do laser guiado por água: energia do laser confinada por microjato de água de alta pressão (fibra óptica de água)

Água de alta pressão é forçada através de um bico de precisão (30–120 µm de diâmetro) para formar um microjato estável. Um laser focado de 532 nm é acoplado a este jato através de uma janela de vidro. Uma vez dentro da coluna de água, o laser é confinado pela reflexão interna total e viaja como uma “fibra óptica de água” de alta densidade de energia. Quando o microjato entra em contato com a peça de trabalho, o laser faz a ablação do material enquanto o fluxo contínuo de água resfria a zona de corte e elimina os detritos.

Como o meio guia é uma coluna cilíndrica de diâmetro constante, a energia do laser emergente permanece paralela ao longo de uma distância de trabalho de várias dezenas de milímetros. Consequentemente, a parede cortada permanece vertical mesmo em SiC de 2 mm (e até 60 mm) de espessura, eliminando a necessidade de rastreamento de foco e evitando a conicidade que aparece na perfuração a laser em espaço livre.

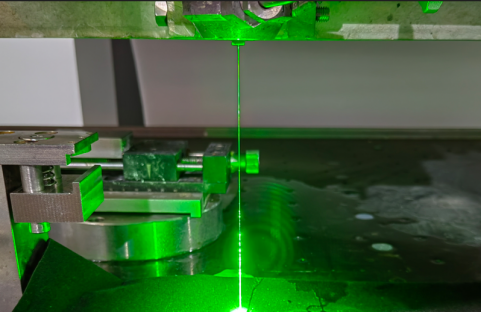

Figura 4: Foto real da cena de trabalho do laser guiado por água

Principais vantagens do processo para materiais duros e frágeis

• Não é necessário ajuste de foco para espessuras de até 60 mm

• Conicidade zero ou quase zero (diferença entre entrada e saída de 10–20 µm)

• O resfriamento contínuo suprime o estresse térmico e o lascamento das bordas

• A distribuição uniforme de energia em toda a seção transversal do jato reduz a rugosidade da superfície (Ra 0,3–1 µm)

• Largura de corte tão estreita quanto 50 µm, minimizando a perda de material em SiC caro

2. Vantagens do laser guiado por água no processamento de cerâmica semicondutora

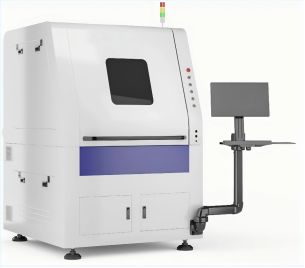

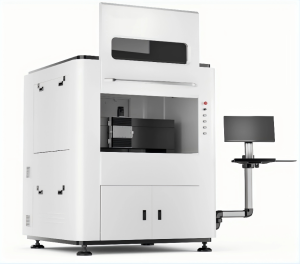

Figura5. Equipamento laser guiado por água VeTek (série WL)

A perfuração mecânica tradicional de furos de Φ0,15 mm em SiC de 2 mm freqüentemente sofre quebra de ferramenta, fratura de borda e variação progressiva de diâmetro. A perfuração a laser em espaço livre, embora sem contato, gera zonas afetadas pelo calor, camadas reformuladas e conicidade perceptível. O laser guiado por água supera ambos os conjuntos de limitações:

1. Capacidade de passagem única– elimina os erros de alinhamento do processamento frente e verso.

2. Alta proporção– proporções superiores a 30:1 são rotineiramente alcançadas.

3. Força mecânica ultrabaixa– a força do jato de água é de apenas ~1 N, permitindo o processamento seguro de wafers ultrafinos ou frágeis.

4. Superfícies limpas e sem escória– a lavagem contínua remove detritos e evita a redeposição.

3. Aplicações de laser guiado por água para microfuros de alta proporção em SiC

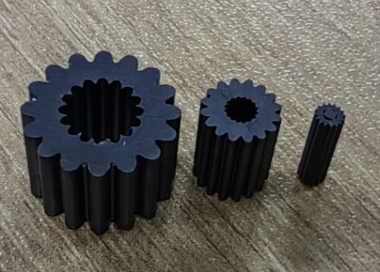

Figura6. Componentes cerâmicos de precisão processados ​​por laser guiado por água

Os recursos típicos incluem:

• Faixa de espessura de processamento: 0,05–60 mm (SiC, cerâmica de carboneto de boro)

• Abertura mínima: 0,1 mm (dependendo da espessura)

• Precisão dimensional: ±0,01 mm

• Rugosidade da superfície: 0,3–1 µm

• Plataformas de equipamentos: WL-DCS200 (área de trabalho de 200 × 240 mm, 50–60 W) e WL-LCS500 (500 × 500 mm, 100–200 W)

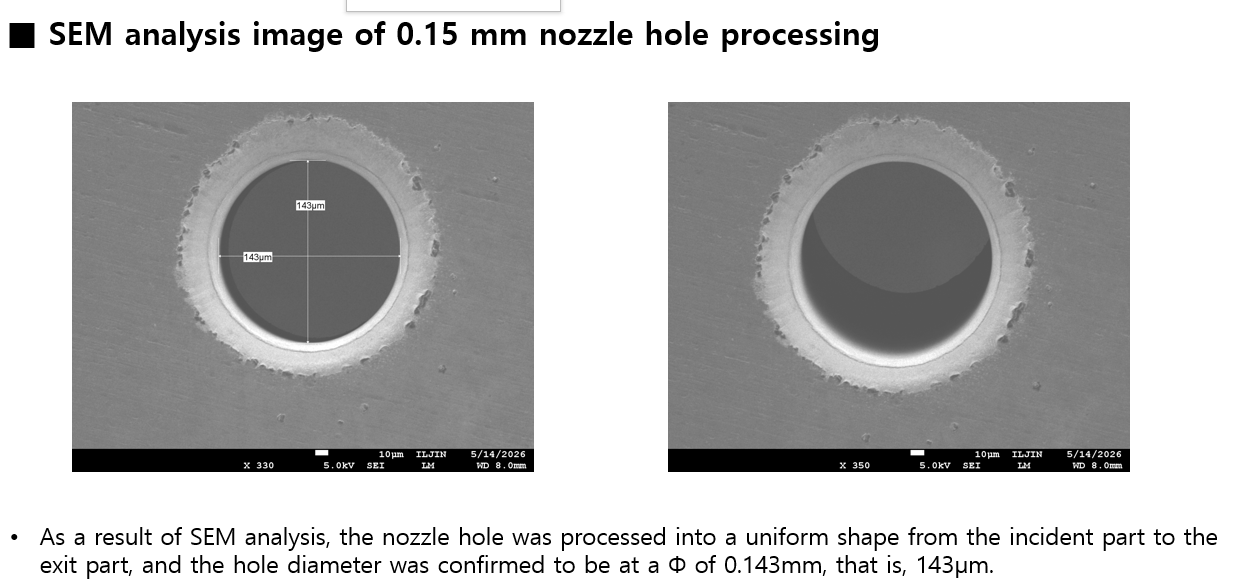

Figura7Verificação SEM do cliente de furo passante uniforme de Φ0,15 mm da entrada à saída em substrato de SiC de 2 mm

Evidência do projeto: Furo de Φ0,15 mm em SiC de 2 mm

Em colaboração com um parceiro de tecnologia coreano, a VeTek forneceu cinco substratos 4H-SiC tipo N de 35 mm de diâmetro e 2 mm de espessura, cada um contendo um furo passante de precisão de Φ0,15 mm. A análise SEM realizada pelo cliente final confirmou que o orifício do bico mantinha um formato cilíndrico uniforme do lado de entrada do laser até o lado de saída. As peças foram aceitas para avaliação no desenvolvimento de material anódico de liga de silício para baterias de íon-lítio de próxima geração.

4. Perguntas frequentes

Q1: O laser guiado por água pode processar furos menores que Φ0,15 mm em SiC de 2 mm?

R: Para aberturas significativamente abaixo de 0,15 mm em 2 mm de espessura, a dificuldade técnica aumenta acentuadamente. Furos menores (por exemplo, 0,06 mm) são recomendados em substratos mais finos (≤0,4 mm) para manter o rendimento e a geometria.

Q2: O processo é verdadeiramente de passagem única?

R: Sim. O feixe guiado por jato de água se propaga por toda a espessura em uma operação contínua, eliminando o risco de desalinhamento da perfuração frontal e traseira.

Q3: Quais dados de inspeção podem ser fornecidos?

R: Relatórios de medição dimensional, imagens ópticas e SEM da seção transversal do furo e dados de rugosidade da superfície são fornecidos com cada lote. Os vídeos completos do processo permanecem confidenciais, mas a verificação da geometria da amostra é padrão.

5. Conclusão

A tecnologia de laser guiado por água da VeTek Semiconductor oferece uma rota confiável e de alto rendimento para micro-recursos de precisão em materiais semicondutores duros e frágeis. Se você precisa de substratos de SiC personalizados com microfuros, componentes cerâmicos para equipamentos de processo ou revestimentos avançados de SiC/TaC CVD, nossa equipe de engenharia está pronta para apoiar seu próximo projeto.

Explore nossoSoluções de revestimento de SiC para obter mais detalhes técnicos ou entre em contato conosco para discutir seus requisitos específicos de usinagem.
