Solução de pino de elevação oco VETEK-AMAT: substrato de grafite de alta pureza com revestimento CVD SiC

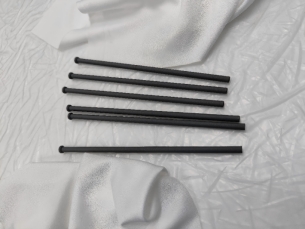

Figura 1: Produto físico AMAT 0200-03201 Hollow Lift Pin (para sistemas de epitaxia de silício de 300 mm)

Nos processos de transferência de wafers semicondutores, o pino de elevação oco (Wafer Lift Pin) realiza as tarefas críticas de suporte e transferência de wafers. Em ambientes de processo de alta temperatura, como MOCVD e crescimento epitaxial, os pinos de elevação devem atender simultaneamente a vários requisitos, incluindo alta pureza, resistência à corrosão, resistência ao choque térmico e baixa contaminação por partículas.

Atualmente, os principais pinos de elevação do mercado adotam uma solução de revestimento de substrato de grafite + CVD SiC. No entanto, a tecnologia de revestimento da grande maioria dos fornecedores só consegue cobrir a superfície externa – para estruturas ocas,a parede interna é verdadeiramente a “terra de ninguém técnica”.

I. Três desafios principais enfrentados pelo revestimento de paredes internas

1. Uniformidade de Deposição Não Controlada

Estruturas ocas têm uma grande proporção de aspecto. Os gases reagentes CVD lutam para se difundir uniformemente profundamente no furo interno, fazendo com que a espessura do revestimento da parede interna diminua em um gradiente da porta para o interior profundo, com áreas locais até mesmo mostrando regiões expostas.

2. Força de ligação interfacial insuficiente

A superfície curva da parede interna limita o espaço de otimização dos parâmetros do processo de deposição. A resistência de ligação entre o revestimento e o substrato de grafite é difícil de atingir o mesmo nível da superfície externa, e microfissuras ou mesmo descascamento podem ocorrer facilmente durante o ciclo térmico.

3. Limpeza não controlada do furo interno

Se a estrutura porosa do substrato de grafite não for completamente vedada pelo revestimento, partículas de carbono e impurezas metálicas serão liberadas em altas temperaturas. Uma vez que as impurezas se desprendem, elas causam diretamente diferenças de cor e defeitos nas partículas na superfície do wafer, reduzindo drasticamente o rendimento da produção.

Aproveitando seu profundo conhecimento técnico acumulado no campo de revestimento CVD, a VETEK superou com sucesso os desafios de deposição uniforme e ligação interfacial do revestimento CVD SiC na parede interna de estruturas ocas - desde a otimização da simulação de campo de fluxo de gás até o controle preciso do campo de temperatura de deposição, estabelecendo uma solução completa de processo de revestimento de parede interna que garante espessura de revestimento consistente da porta até o interior profundo do furo, ligação firme e limpeza do furo interno atendendo aos padrões.

Este artigo fornecerá uma análise aprofundada de: as dificuldades técnicas do revestimento da parede interna do pino de elevação oco, como a uniformidade do revestimento da parede interna afeta o rendimento do wafer e os principais nós de controle, desde o projeto do processo até o controle de qualidade e entrega.

II. O que é um pino de elevação oco AMAT?

Um pino de elevação oco AMAT é um componente de manuseio de wafer de precisão usado dentro de equipamentos de processo de semicondutores. Sua função principal é levantar e posicionar wafers durante as sequências de carga, descarga e processo.

Ao contrário dos pinos de elevação sólidos convencionais, o design oco incorpora uma cavidade interna. Esta estrutura reduz o volume geral do material e a massa térmica, mantendo a geometria mecânica necessária. No entanto, para aplicações de semicondutores, a fabricação de pinos de elevação ocos é muito mais exigente do que a usinagem de componentes sólidos convencionais. A precisão dimensional das superfícies internas e externas deve ser rigorosamente controlada, e a concentricidade entre as geometrias interna e externa é particularmente crítica. Portanto, tanto a seleção do material quanto os processos de revestimento são essenciais para o desempenho final do pino de içamento.

Para sistemas de epitaxia AMAT, a VETEK Semiconductor fornece soluções personalizadas de pinos de elevação ocos AMAT com base em substratos de grafite de alta pureza e revestimentos densos de carboneto de silício (SiC) CVD. A estrutura oca ajuda a reduzir a massa desnecessária do material, mantendo a estrutura mecânica necessária para o levantamento do wafer; o revestimento de carboneto de silício CVD oferece alta pureza, resistência química e estabilidade em altas temperaturas. O pino de elevação AMAT 0200-03201 da VETEK foi projetado especificamente para aplicações de epitaxia de silício de 300 mm e pode ser fabricado de acordo com desenhos do cliente, dimensões e requisitos de processo.

III. Estrutura do pino de elevação oco AMAT da VETEK

A VETEK atualmente se concentra na estrutura de revestimento de grafite de alta pureza + carboneto de silício CVD para pinos de elevação ocos AMAT. O processo básico de construção é:

Substrato de grafite de alta pureza → Usinagem CNC de precisão → Revestimento de carboneto de silício CVD → Inspeção de precisão

O substrato de grafite fornece a base estrutural e é adequado para usinagem de precisão de paredes finas e geometrias ocas. A VETEK normalmente usa materiais de grafite importados de grau semicondutor, incluindo materiais da SGL Carbon e Toyo Tanso, dependendo dos requisitos do cliente. Um denso revestimento de carboneto de silício CVD é então depositado na superfície de grafite para formar uma superfície de trabalho protetora de grau semicondutor.

Por que escolher o grafite como substrato?

Para pinos de elevação ocos, o material do substrato deve encontrar um equilíbrio entre usinabilidade, desempenho térmico, estabilidade mecânica e compatibilidade do processo de revestimento. A grafite de alta pureza é particularmente adequada porque oferece as seguintes características:

• Boa estabilidade em altas temperaturas

• Baixa expansão térmica

• Boa condutividade térmica

• Densidade relativamente baixa

• Excelente usinabilidade para geometrias complexas

• Compatibilidade com o processo de revestimento de carboneto de silício CVD

O uso do grafite também possibilita a fabricação de estruturas complexas ocas e de paredes finas com alta precisão. A VETEK possui recursos de usinagem CNC de precisão para componentes semicondutores de grafite e carboneto de silício, com processos de usinagem otimizados para controle dimensional e qualidade superficial.

4. Revestimento de carboneto de silício CVD: a camada protetora crítica

O revestimento de carboneto de silício CVD é uma das características mais importantes dos pinos de elevação ocos VETEK AMAT. Este revestimento forma uma superfície densa de carboneto de silício no substrato de grafite, ajudando a proteger o grafite subjacente do ambiente do processo.

A espessura padrão do revestimento de carboneto de silício CVD para tais componentes VETEK é de aproximadamente100±20 μm. A pureza do revestimento é aproximadamente6N/99,99995%.

As capacidades técnicas mais amplas de carboneto de silício CVD da VETEK incluem revestimentos de alta pureza, espessura de revestimento controlada e uniformidade de espessura entre lotes. Os dados técnicos indicam que a pureza do revestimento de carboneto de silício CVD está no nível 6N–7N. Para projetos específicos de pinos de elevação AMAT, as especificações de revestimento podem ser ajustadas de acordo com os desenhos do cliente e os requisitos do processo.

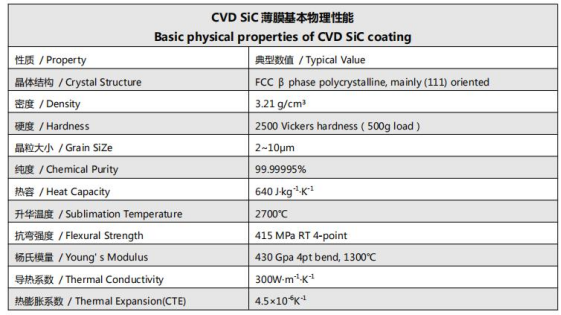

Figura 2: Propriedades físicas básicas do revestimento CVD SiC

Por que o revestimento interno da parede é importante?

Um dos aspectos mais desafiadores tecnicamente dos pinos de elevação ocos AMAT não é apenas revestir a superfície externa, mas conseguir um revestimento estável e uniforme na parede interna da estrutura oca.

A superfície interna é de difícil acesso durante o processo de revestimento CVD. Em comparação com a superfície externa, a geometria interna apresenta desafios adicionais no fluxo de gás, uniformidade de deposição, controle de espessura de revestimento e consistência do processo. Portanto, a qualidade do revestimento de paredes internas pode se tornar um importante fator de diferenciação entre os fornecedores.

A VETEK tem experiência em revestimento de carboneto de silício CVD de estruturas ocas e dá ênfase especial à superfície interna. Um revestimento de parede interna bem controlado ajuda a manter uma camada protetora de carboneto de silício em toda a estrutura oca, em vez de deixar o grafite interno exposto ao ambiente do processo. Isto é particularmente importante quando o pino de elevação opera em câmaras de processo de semicondutores quimicamente agressivas e de alta temperatura.

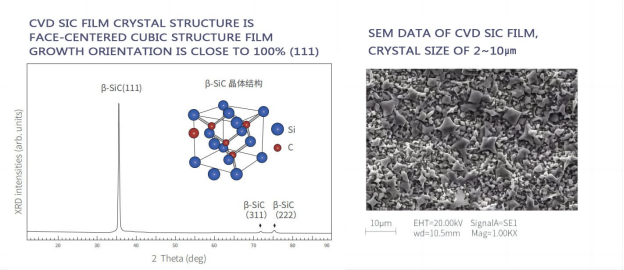

Figura 3: Estrutura cristalina microscópica do revestimento de carboneto de silício CVD

V. Principais vantagens dos pinos de elevação ocos VETEK AMAT

Sistema de material de alta pureza:A combinação de grafite de alta pureza e carboneto de silício CVD de alta pureza foi projetada para ambientes de semicondutores onde o controle de contaminação é crítico. Dependendo da especificação selecionada, a pureza do revestimento de carboneto de silício CVD é 6N.

Revestimento padrão de carboneto de silício de 100±20 μm:A espessura de revestimento padrão da VETEK é de aproximadamente 100±20 μm, proporcionando uma espessura de revestimento prática para componentes de processos semicondutores, enquanto a personalização está disponível de acordo com as necessidades do cliente.

Excelente capacidade de revestimento de parede interna:Para componentes ocos, o revestimento da parede interna é uma das partes mais difíceis do processo de fabricação. A VETEK desenvolveu processos de revestimento capazes de alcançar cobertura de alta qualidade na parede interna de pinos de elevação ocos, desde simulação de campo de fluxo de gás até controle de campo de temperatura, garantindo espessura de revestimento consistente e ligação firme.

Estabilidade em altas temperaturas:Tanto o substrato de grafite quanto o revestimento de carboneto de silício CVD são adequados para ambientes de processo de semicondutores de alta temperatura. A camada de carboneto de silício CVD fornece proteção adicional contra ataques químicos e degradação da superfície. Os dados do filme de carboneto de silício CVD da VETEK listam alta condutividade térmica, baixa expansão térmica e uma temperatura de sublimação de aproximadamente 2.700 °C, indicando que o material é adequado para aplicações exigentes de alta temperatura.

Resistência química e à corrosão:A densa superfície de carboneto de silício CVD oferece melhor resistência à corrosão do que a grafite pura e pode suportar gases de processo agressivos e ambientes de limpeza química. Isso ajuda a reduzir a degradação do substrato e mantém uma superfície do componente mais estável durante repetidos ciclos de processo.

Usinagem de precisão e personalização:Pinos de elevação ocos requerem controle preciso do diâmetro externo, diâmetro interno, espessura da parede, comprimento e concentricidade. A VETEK combina usinagem de precisão CNC com processos de revestimento CVD para fabricar componentes semicondutores complexos de acordo com os desenhos do cliente. Os pinos de elevação podem ser fabricados de acordo com:

• Desenhos do cliente

• Componentes de amostra

• Especificações dimensionais

• Espessura de revestimento necessária

• Grau de grafite necessário

• Requisitos específicos do processo

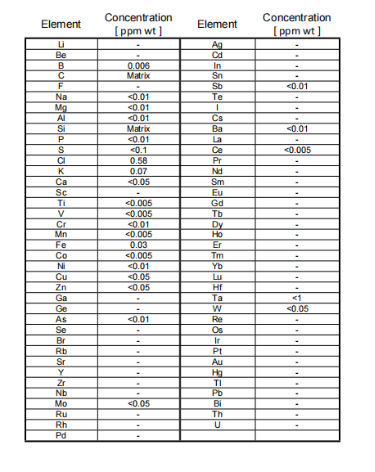

Figura 4: Relatório de teste de pureza GDMS de revestimento de carboneto de silício CVD

VI. Aplicações Típicas

Epitaxia de silício:Os pinos de elevação são usados ​​para elevação, posicionamento e transferência de wafers em equipamentos de epitaxia. O produto AMAT 0200-03201 existente da VETEK está especificamente posicionado para aplicações de epitaxia de silício de 300 mm.

Sistemas de manuseio de wafer:Os pinos de elevação podem servir como componentes de precisão para manuseio de wafers para aplicações que exigem estabilidade em altas temperaturas, precisão dimensional e controle de contaminação. Os pinos de elevação do wafer com corpo tubular oco podem efetivamente minimizar a perda de calor local, reduzindo assim as marcas dos pinos comumente vistas na parte traseira do wafer em processos de alta temperatura (como crescimento epitaxial ou recozimento). A formação de uma cavidade oca dentro do corpo do pino de elevação reduz a massa térmica e melhora a uniformidade da temperatura do wafer.

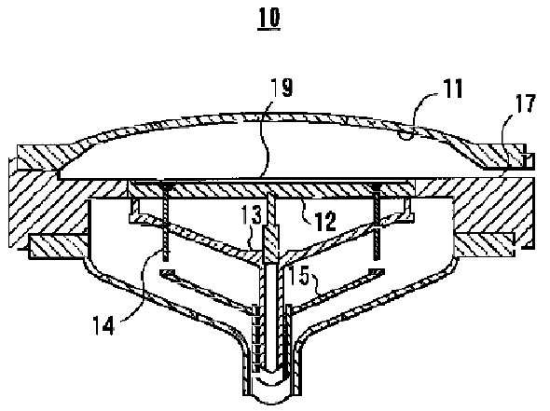

Figura 5: Esquema do princípio pelo qual os pinos de elevação ocos reduzem a massa térmica e melhoram a uniformidade da temperatura do wafer

Equipamento de processo de semicondutores:Com base em desenhos e amostras de clientes, componentes semelhantes de grafite + carboneto de silício CVD podem ser desenvolvidos para outras plataformas de equipamentos semicondutores. O portfólio de produtos semicondutores da VETEK abrange epitaxia de silício, epitaxia de carboneto de silício, MOCVD, RTP/RTA, gravação e outros processos de semicondutores.



VII. Processo de fabricação: principais nós de controle, desde o design do processo até o controle de qualidade e entrega

A produção de pinos de elevação ocos AMAT envolve diversas etapas críticas, cada uma das quais afeta diretamente a confiabilidade do produto final e o rendimento do wafer:

1. Seleção de material de grafite— Selecione o grau apropriado de grafite de alta pureza (SGL Carbon ou Toyo Tanso, etc.) de acordo com os requisitos dimensionais, de desempenho térmico e de pureza do cliente.

2. Usinagem CNC de precisão— Usine a peça bruta de grafite na geometria oca necessária. É dada especial atenção ao diâmetro interno, diâmetro externo, espessura da parede, comprimento e concentricidade.

3. Preparação de superfície— O componente de grafite usinado passa por limpeza e preparação de superfície antes do revestimento CVD.

4. Revestimento de carboneto de silício CVD— Deposite uma camada densa de carboneto de silício CVD no substrato de grafite. A espessura padrão do revestimento é de aproximadamente 100±20 μm, com pureza de revestimento de 6N de acordo com a especificação selecionada.

5. Revestimento de superfície interna (etapa técnica crítica)— Para pinos de elevação ocos, a parede interna é cuidadosamente processada para obter uma cobertura estável do revestimento de carboneto de silício. Através da otimização da simulação do campo de fluxo de gás e do controle preciso do campo de temperatura de deposição, são garantidas uma espessura de revestimento consistente da porta até o interior profundo do furo, uma ligação firme e uma limpeza interna do furo que atenda aos padrões.

6. Inspeção — Os componentes acabados passam por inspeção quanto à precisão dimensional, condição do revestimento e outros requisitos especificados pelo cliente antes do envio.

As capacidades de produção da VETEK abrangem purificação, usinagem CNC, revestimento CVD e inspeção, fornecendo uma cadeia de fabricação integrada para componentes semicondutores à base de carbono.

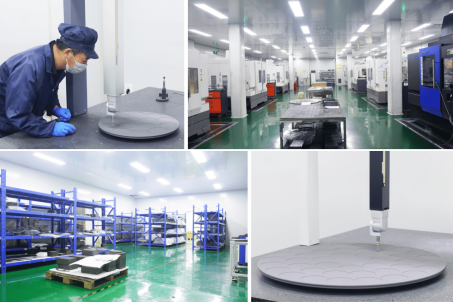

Figura 6: Produção de materiais semicondutores VETEK e base de usinagem de precisão

VIII. Prazo de entrega da amostra

O prazo de entrega típico para amostras personalizadas de pinos de elevação ocos AMAT é de aproximadamente 20 dias. O tempo real de entrega pode variar dependendo da complexidade do desenho, seleção do material, requisitos de revestimento, quantidade e requisitos de inspeção. Para pedidos repetidos ou produtos já qualificados, os cronogramas de produção podem ser negociados separadamente de acordo com as previsões do cliente e as datas de entrega exigidas.

Figura 7: Embalagem do produto com pino de elevação oco VETEK AMAT



IX. Por que escolher os pinos de elevação ocos AMAT da VETEK?

A VETEK integra aquisição de material de grafite, usinagem de precisão, revestimento de carboneto de silício CVD e fabricação de componentes semicondutores em um processo de produção integrado. Os principais recursos incluem:

• Substrato de grafite de alta pureza (SGL Carbon / Toyo Tanso, etc.)

• Pureza do revestimento de carboneto de silício CVD 6N

• Espessura de revestimento padrão 100±20 μm

• Usinagem de estrutura oca

• Revestimento de carboneto de silício CVD de parede interna (capacidade de diferenciação do núcleo)

• Usinagem CNC de precisão

• Soluções de pinos de elevação wafer compatíveis com AMAT

• Prazo de entrega da amostra em aproximadamente 20 dias

A VETEK cobre toda a cadeia técnica de desenvolvimento de equipamentos CVD, desenvolvimento de processos CVD, usinagem de precisão CNC e purificação, apoiada por centros de P&D dedicados e instalações de produção de materiais semicondutores.

X. Perguntas frequentes (FAQ)

Q1: Qual é a espessura padrão do revestimento de carboneto de silício CVD dos pinos de elevação ocos VETEK AMAT?

A espessura padrão do revestimento é de aproximadamente 100±20 μm. A espessura específica pode ser ajustada de acordo com os desenhos do cliente e requisitos do processo.

Q2: Que nível de pureza o revestimento de carboneto de silício CVD pode atingir?

Dependendo da especificação selecionada, a pureza do revestimento é de aproximadamente 6N (99,99995%). A plataforma de carboneto de silício CVD da VETEK opera rotineiramente no nível 6N–7N.

P3: Por que o revestimento da parede interna é fundamental para pinos de elevação ocos?

A geometria interna é difícil de revestir uniformemente. A cobertura de carboneto de silício da parede interna de alta qualidade evita que o substrato de grafite seja exposto a ambientes de processo quimicamente ativos e de alta temperatura e é um fator diferenciador chave para confiabilidade a longo prazo. A uniformidade do revestimento da parede interna está diretamente relacionada à limpeza do furo interno e ao rendimento do wafer.

Q4: A VETEK pode fabricar de acordo com meus desenhos ou amostras OEM?

Sim. A VETEK pode fabricar de acordo com desenhos do cliente, números de peças OEM (como AMAT 0200-03201), componentes de amostra, especificações dimensionais, grau de grafite exigido e requisitos de revestimento.

Q5: Qual é o prazo de entrega típico da amostra?

O prazo de entrega típico da amostra é de aproximadamente 20 dias. A entrega real depende da complexidade do desenho, seleção do material, requisitos de revestimento, quantidade e necessidades de inspeção.

XI. Resumo

Embora o pino de elevação oco AMAT seja um componente semicondutor relativamente pequeno, seus requisitos de fabricação estão longe de ser simples. Geometria de parede fina, requisitos rígidos de concentricidade, operação em alta temperatura, controle de contaminação e a combinação de revestimento de superfície interna fazem dele um componente especializado de processo de semicondutores.

A solução atual da VETEK adota grafite de alta pureza com revestimento de carboneto de silício CVD, combinando a usinabilidade e as características térmicas do grafite com a alta pureza, resistência química e estabilidade em altas temperaturas do carboneto de silício CVD. Com uma espessura de revestimento padrão de 100±20 μm, pureza de até 6N, opções de materiais de grafite SGL e Toyo Tanso e capacidade de revestimento de parede interna, a VETEK pode fornecer soluções personalizadas de pinos de elevação ocos AMAT para manuseio de wafers semicondutores e aplicações de epitaxia de silício.

Para clientes que procuram fornecedores alternativos dePinos de elevação de wafer oco AMAT 0200-03201,ououtros componentes semicondutores de grafite revestidos com carboneto de silício,A VETEK pode avaliar desenhos ou amostras e fornecer soluções de fabricação personalizadas.
