Como fabricante e líder de produtos suscetidos semicondutores da China, o vetek semicondutor tem se concentrado em vários tipos de produtos de Suceptores, como o Susceptador de EPI liderado por UV, susceptador de revestimento da SIC, Suscept MOCVD. A veteksemi suporta serviços de produtos personalizados e aguarda sua consulta.

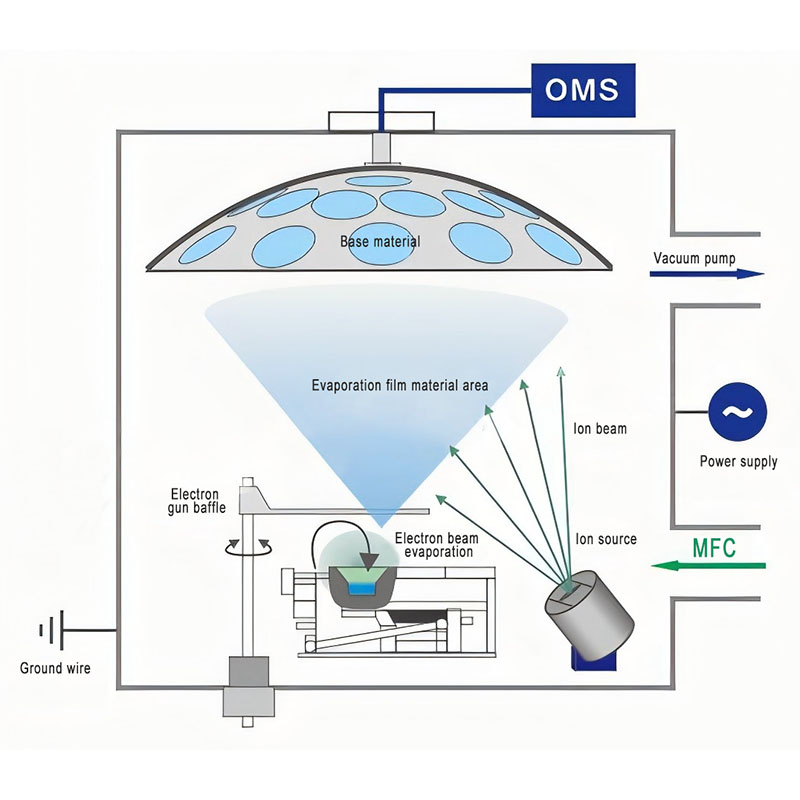

A deposição física de vapor (PVD) semicondutor Vetek é uma tecnologia de processo avançada amplamente utilizada no tratamento de superfície e preparação de filmes finos. A tecnologia PVD utiliza métodos físicos para transformar diretamente materiais de sólido ou líquido em gás e formar uma película fina na superfície do substrato alvo. Esta tecnologia tem as vantagens de alta precisão, alta uniformidade e forte adesão, e é amplamente utilizada em semicondutores, dispositivos ópticos, revestimentos de ferramentas e revestimentos decorativos. Bem-vindo para discutir conosco!

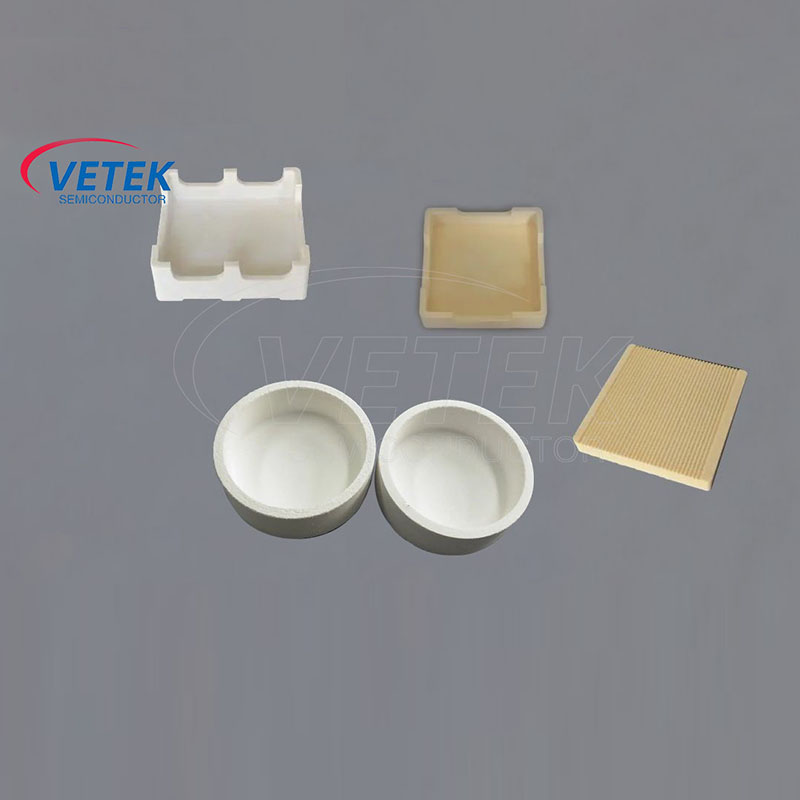

A tecnologia de pulverização térmica de semicondutores de vetek desempenha um papel extremamente importante na aplicação de revestimento de cadinhos sinterizados para materiais de capacitor de cerâmica de várias camadas de ponta (MLCC). Com a miniaturização contínua e o alto desempenho de dispositivos eletrônicos, a demanda por capacitores MLCC de tecnologia de pulverização térmica também está crescendo rapidamente, especialmente em aplicações de ponta. Ansioso para estabelecer negócios de longo prazo com você.

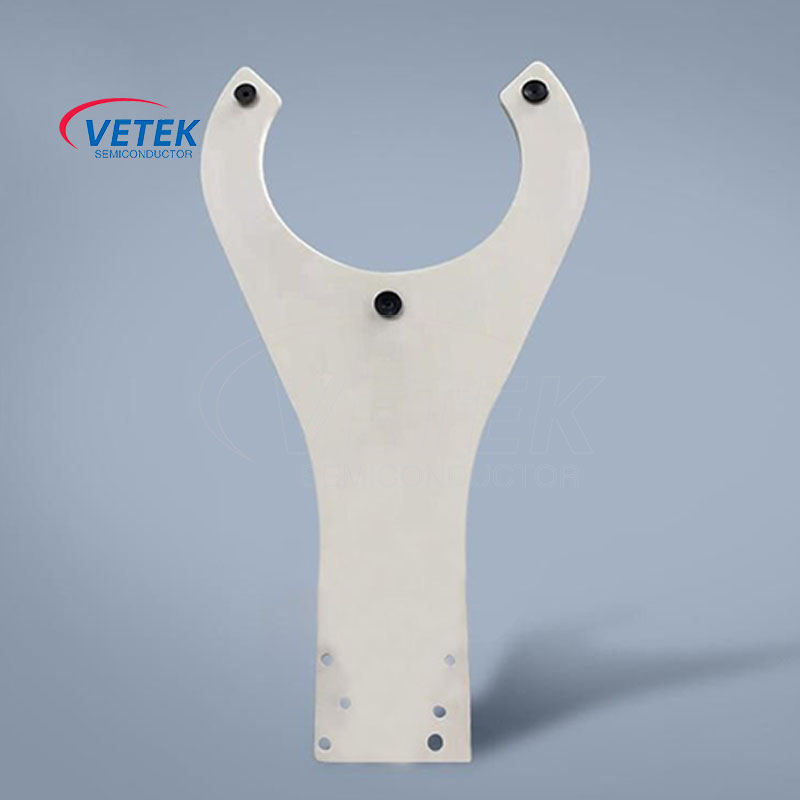

A tecnologia de pulverização térmica Vetek Semiconductor desempenha um papel vital na aplicação de braços robóticos para manuseio de wafers, especialmente em ambientes de fabricação de semicondutores que exigem alta precisão e alta limpeza. Esta tecnologia melhora significativamente a durabilidade, confiabilidade e eficiência de trabalho do equipamento, revestindo materiais especiais na superfície do braço robótico de manuseio de wafers. Bem-vindo ao nos consultar.

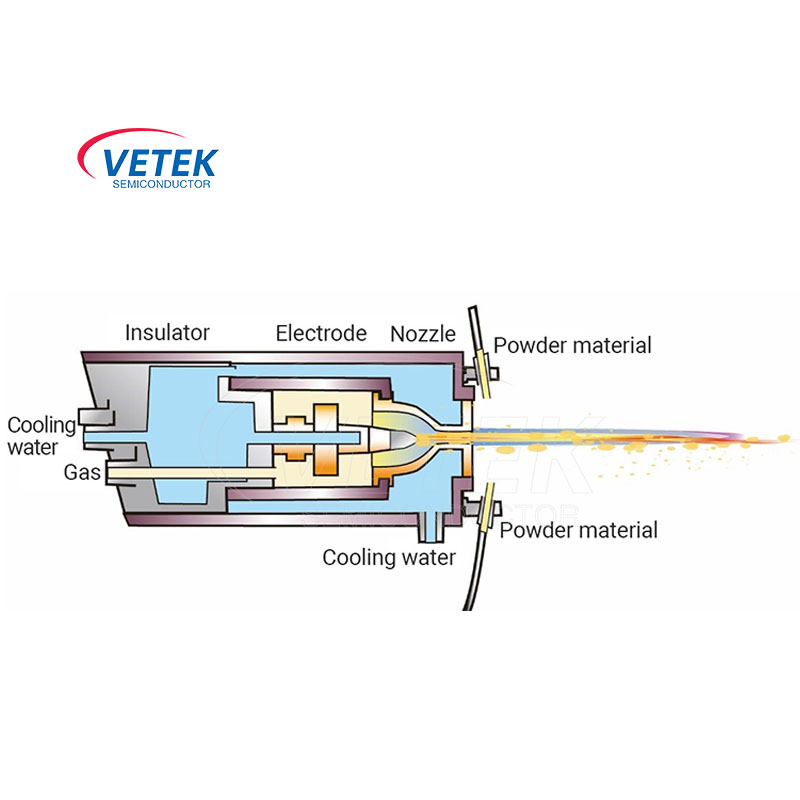

A tecnologia de pulverização térmica de semicondutores de vetek semicondutores é um processo avançado que espalha materiais em um estado fundido ou semi-moltest na superfície de um substrato para formar um revestimento. Essa tecnologia é amplamente utilizada no campo da fabricação de semicondutores, usada principalmente para criar revestimentos com funções específicas na superfície do substrato, como condutividade, isolamento, resistência à corrosão e resistência a oxidação. As principais vantagens da tecnologia de pulverização térmica incluem alta eficiência, espessura controlável do revestimento e boa adesão de revestimento, tornando -a particularmente importante no processo de fabricação de semicondutores que requer alta precisão e confiabilidade. Ansioso por sua pergunta.

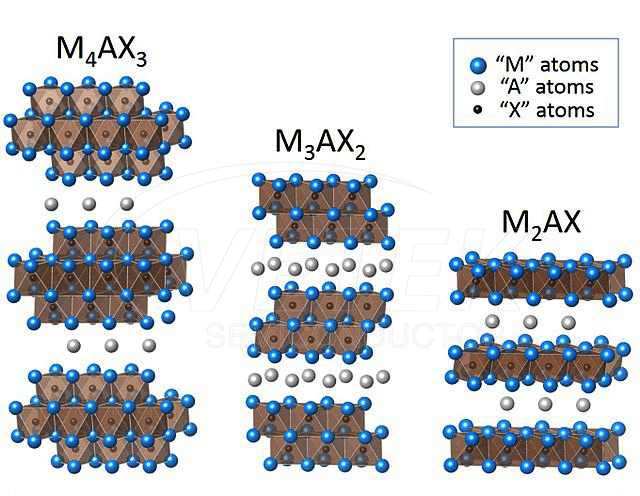

O nanopó de fase Semiconductor MAX da Veteksemi oferece propriedades térmicas e elétricas excepcionais, ideais para aplicações avançadas em eletrônica e ciência de materiais. Com resistência superior à oxidação e estabilidade em altas temperaturas, o nanopó da Veteksemi é a solução perfeita para tecnologias inovadoras de semicondutores.
