Conclusão central:A seleção do SiC CVD, revestimento TaC ou SiC sólido correto determina diretamente os níveis de partículas e a vida útil dos componentes nas linhas de epitaxia/decapagem. Este artigo fornece limites de seleção claros por temperatura, atmosfera e processo, combinados com as principais soluções de substituição de equipamentos e métricas importantes, para ajudá-lo a tomar decisões rápidas e reduzir riscos.

Nos processos GaN MOCVD, os susceptores revestidos com SiC à base de grafite podem normalmente operar de forma estável por centenas de horas a 1100°C sob atmosfera de NH₃/H₂; entretanto, devido à não uniformidade do campo térmico, as diferenças de vida útil do revestimento entre as regiões da borda e do centro podem exceder 50%. Nos processos de crescimento de cristais de SiC PVT, quando a temperatura excede 1600°C, o revestimento de SiC começa a sublimar e a se decompor, exigindo uma mudança para revestimento de TaC ou soluções de SiC sólido. As consequências de selecionar o material do componente errado — na melhor das hipóteses, substituir os consumíveis a cada 2–3 meses; na pior das hipóteses, sucata de um forno inteiro de wafers devido à contaminação por partículas. Este artigo foi escrito pela equipe técnica da VeTek Semiconductor (sob a orientação do Dr. Xiao), com o objetivo de estabelecer uma estrutura de decisão sistemática de “modelo de equipamento → condições de processo → seleção de componentes → expectativa de vida útil” para engenheiros de epitaxia/gravação/PVT, ajudando você a combinar rapidamente materiais, controlar partículas e avaliar fornecedores.

1. Como selecionar revestimento de SiC, revestimento de TaC ou SiC sólido com base nas condições do processo?

Conclusão central:Decida as três dimensões de “temperatura → atmosfera → tipo de processo”: priorize o revestimento CVD SiC a ≤1600°C; selecione TaC para >2000°C ou atmosferas fortemente corrosivas; priorize o SiC sólido para cenários de corrosão e limpeza ultra-alta.

Ao fazer seleções reais de linha de produção, os engenheiros geralmente perguntam: “Para meu equipamento Aixtron/Veeco, executando epitaxia GaN ou SiC, em que temperatura e sob qual atmosfera, qual revestimento devo usar?” A resposta não é complicada, mas as três dimensões precisam estar interligadas.

A janela de temperatura é o primeiro limite

O revestimento CVD SiC ainda pode manter a integridade estrutural abaixo de aproximadamente 2.000–2.100°C. Além dessa faixa, ocorre evaporação incongruente (volatilização preferencial de silício), levando à rugosidade da superfície e ao aumento de partículas. O revestimento TaC tem um ponto de fusão tão alto quanto 3.880°C e pode manter uma pressão de vapor extremamente baixa, mesmo em ambientes de crescimento de cristais de PVT acima de 2.400°C. O SiC sólido não apresenta problemas de interface revestimento-substrato e é adequado para gravar componentes de câmaras sujeitos a choques térmicos repetidos.

Atmosfera e Corrosividade Determinam a Estabilidade Química do Revestimento

Em ambientes contendo NH₃, H₂ ou gases à base de cloro, o revestimento de SiC tem um bom desempenho, mas a taxa de corrosão do SiC pelo hidrogênio em alta temperatura é significativamente maior que a do TaC. Dados experimentais mostram que a taxa de corrosão do TaC na amônia em alta temperatura é cerca de 1/6 da do SiC, e no hidrogênio pode até ser tão baixa quanto 1/10. Portanto, as condições padrão para epitaxia de SiC ou GaN MOCVD usam principalmente revestimento de SiC, enquanto cenários de alta corrosão ou temperatura ultra-alta devem mudar para TaC.

Correspondência de tipo de processo e função de componente

• Epitaxia GaN MOCVD/Si: Priorize grafite de alta pureza + susceptor revestido com CVD SiC, anel de pré-aquecimento

• Crescimento de cristal SiC PVT: revestimento TaC fortemente recomendado para componentes de zona quente de grafite

• Gravação por plasma (anel de foco, etc.): SiC sólido ou grafite revestido com SiC, ambos possíveis, dependendo dos requisitos e do custo das partículas

• Peças críticas da câmara extremamente sensíveis a partículas: Priorize SiC sólido sem interface de revestimento

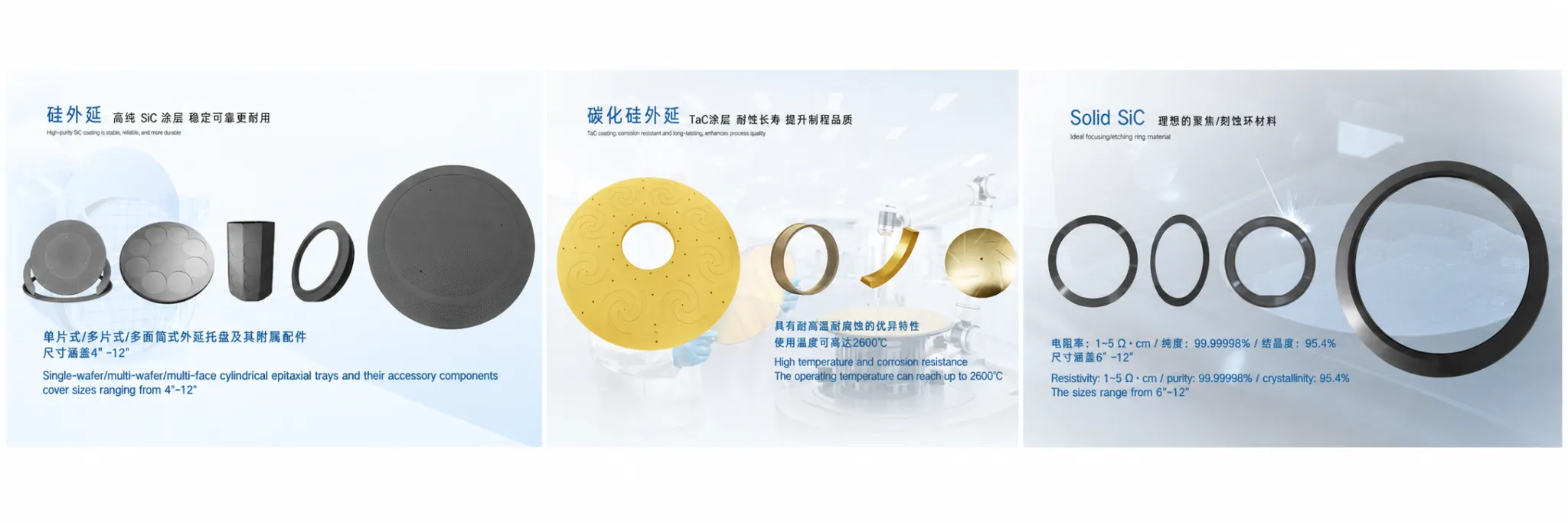

Figura 1 – Vitrine do principal produto VeTek

2. Compatibilidade do susceptor de grafite Aixtron/Veeco e soluções de substituição personalizadas

Conclusão central:VeTek oferece suporte à personalização 1:1 com base em desenhos do cliente ou peças de reposição originais, cobrindo as principais plataformas, como Aixtron G10, Veeco K465i, ASM Epsilon, etc. peças personalizadas normalmente levam de 3 a 6 semanas.

O que mais preocupa muitos engenheiros não é “se pode ser fabricado”, mas “se pode ser tão estável quanto as peças originais, com prazo de entrega controlável e relatórios de inspeção completos disponíveis”. Uma das principais capacidades da VeTek é a personalização total de acordo com os desenhos, mantendo-se compatível com as principais marcas de equipamentos.

Referência rápida de compatibilidade de equipamentos principais

A tabela abaixo pode ser usada diretamente para revisão técnica interna ou avaliação de aquisições:

Em projetos reais, frequentemente recebemos peças de reposição originais ou desenhos CMM dos clientes. A equipe técnica irá, após confirmar a correspondência do campo térmico e as tolerâncias dimensionais, fornecer recomendações sobre a pureza do substrato, espessura do revestimento e rugosidade da superfície, e fornecer amostras para verificação do cliente na ferramenta.

3. Métricas-chave para uniformidade de espessura de revestimento CVD SiC e controle de partículas

Conclusão central:A uniformidade da espessura controlada em ± 5%, a densidade próxima do valor teórico e a rugosidade superficial controlável são essenciais para suprimir o derramamento de pó e a contaminação por partículas. A meta de pureza está abaixo de 5 ppm, com impurezas metálicas críticas rastreadas pelo GDMS/ICP-OES.

Problemas com partículas são quase o pesadelo de todo engenheiro de epitaxia. Uma vez que o revestimento apresente manchas finas locais, poros ou microfissuras, o pó será derramado sob repetidos ciclos térmicos e ataque de gás corrosivo, elevando diretamente a densidade do defeito do wafer.

Espessura e Uniformidade

A espessura típica do revestimento CVD SiC é de 100–200 μm. Através de parâmetros de processo e controle de campo de fluxo, a VeTek estabiliza a uniformidade da espessura em ±5%. Após mais de 1.000 ciclos de choque térmico (temperatura ambiente ↔ 1.100°C), o revestimento não apresenta delaminação e pode atender aos rigorosos requisitos de GaN MOCVD de defeitos de partículas ≤0,1/cm².

Pureza e Inspeção

A pureza geral do revestimento e dos componentes pode ser inferior a 5 ppm, com alguns produtos atingindo 99,99995%. Usamos ICP-OES e GDMS para análise de vestígios de metais para garantir que impurezas críticas, como Fe e Ni, permaneçam em níveis controláveis, evitando interferência com dopagem da camada epitaxial ou concentração de transportadores.

Densidade e condição da superfície

A camada policristalina β-SiC formada pelo processo CVD possui densidade próxima ao valor teórico (aprox. 3,21 g/cm³) com porosidade extremamente baixa. A rugosidade superficial (Ra) pode ser ajustada de acordo com os requisitos do processo do cliente, garantindo intertravamento mecânico suficiente e evitando se tornar uma fonte de geração de partículas.

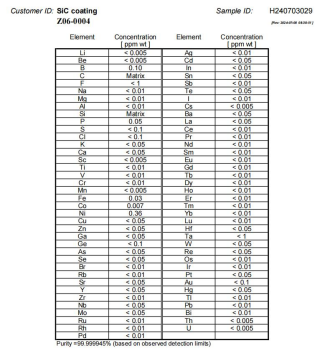

Figura 2 – Relatório de inspeção GDMS para revestimento CVD SiC

4. Estudo de caso: Resolvendo o amarelecimento das bordas para melhorar o rendimento do revestimento de 50% para 90%

Conclusão central:Ao controlar com precisão a taxa de deposição inicial e o campo de fluxo para eliminar a microtensão, a VeTek melhorou o rendimento do revestimento do susceptor de grafite MOCVD de um cliente de cerca de 50% para 90% e prolongou significativamente a vida útil.

Esta é uma história real que aconteceu na linha de produção. O cliente relatou amarelecimento das bordas e tendência a descascar alguns susceptores de grafite, fazendo com que o rendimento geral do revestimento do lote oscilasse em torno de 50% por um longo período, com altos custos de manutenção da linha e risco de wafer.

Após a intervenção da equipe técnica liderada pelo Dr. Xiao, duas direções foram focadas: primeiro, a taxa de deposição na fase inicial foi muito rápida, causando acúmulo de tensões internas no revestimento; segundo, as diferenças no campo de fluxo entre as regiões da borda e do centro levaram ao excesso ou subespessura local. Ao otimizar a relação MTS/H₂, o perfil de temperatura de deposição e o design do campo de fluxo do dispositivo, a microtensão foi efetivamente liberada. No final das contas, o rendimento do revestimento daquele lote e da produção subsequente estabilizou-se acima de 90%, o ciclo de substituição do cliente foi claramente estendido e as reclamações sobre partículas diminuíram significativamente.

Este caso demonstra: “ser capaz de revestir” é apenas o ponto de partida; “revestir de forma estável, durar muito e controlar as partículas” é o valor real com o qual os engenheiros se preocupam. Os dados falam mais alto do que qualquer promoção.

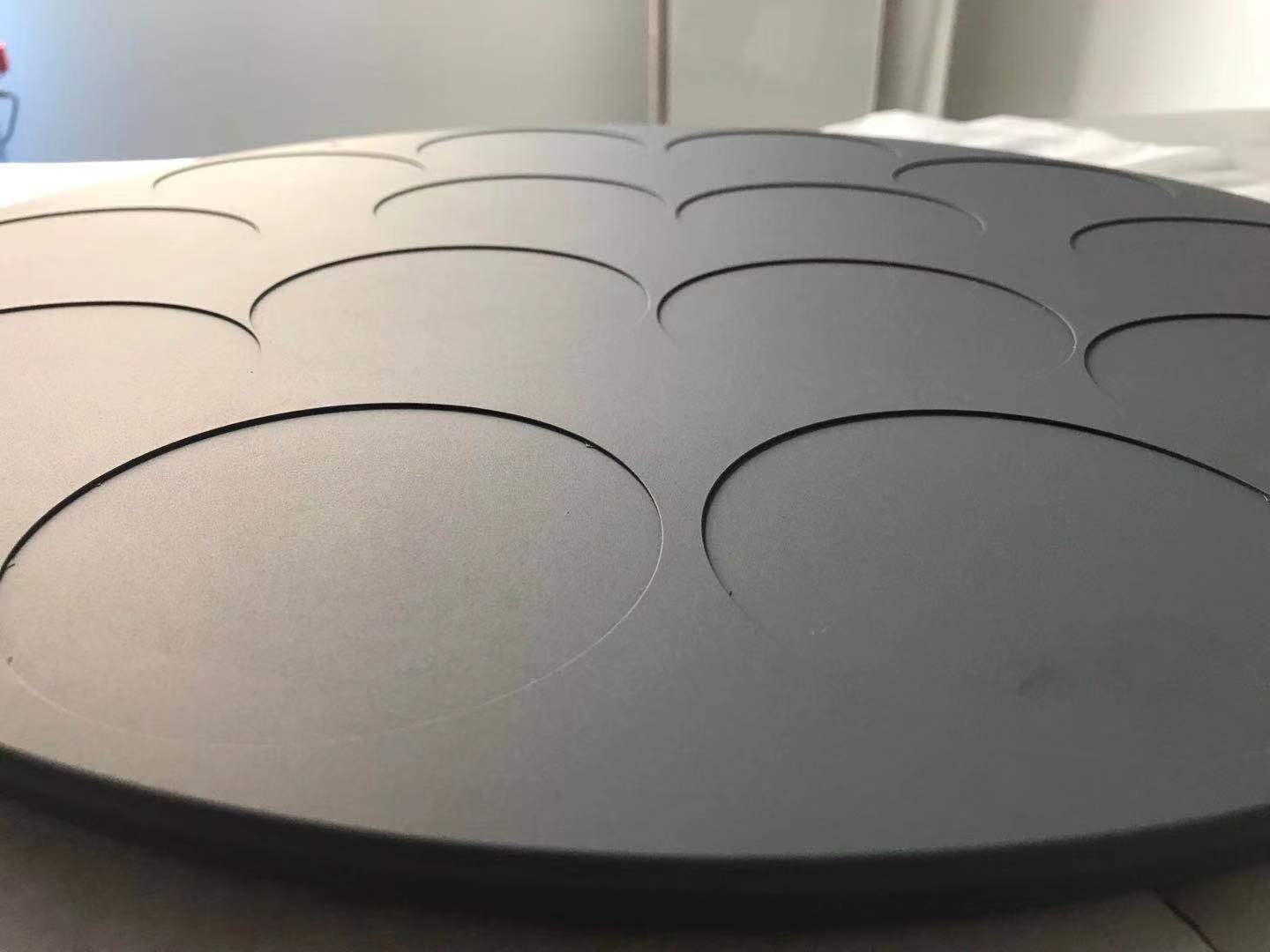

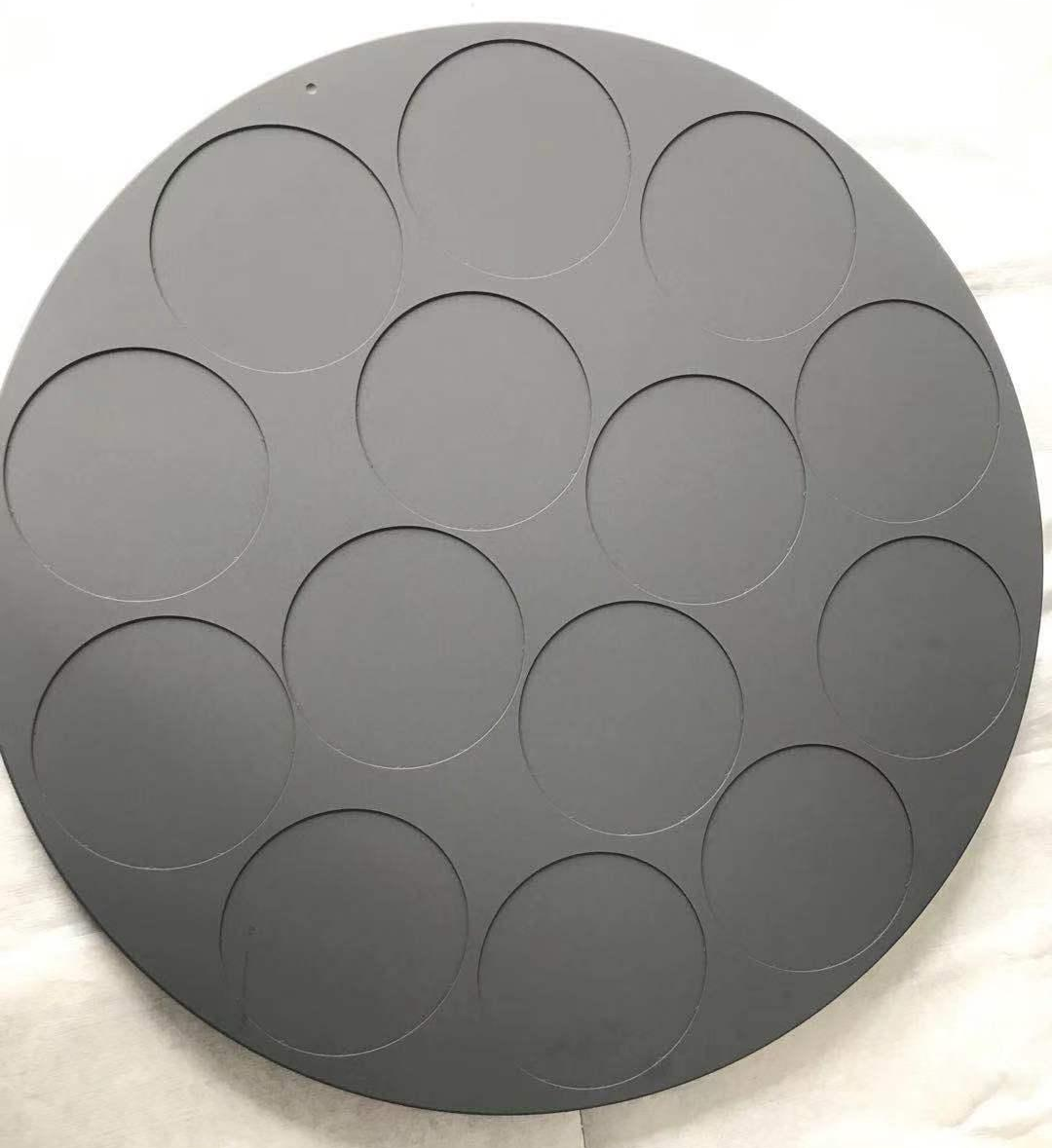

Figura 3 – Susceptor de grafite revestido com carboneto de silício CVD de alta pureza com cor de superfície uniforme e sem defeitos

5. Diferenças entre peças de SiC sólido e de grafite revestido e cenários aplicáveis

Conclusão central:As peças revestidas de grafite possuem menor custo e resposta térmica mais rápida, adequadas para a maioria dos susceptores de epitaxia; O SiC sólido não apresenta risco de interface e possui maior resistência ao plasma, adequado para componentes de gravação de alta exigência e cenários de vida útil ultralonga.

Muitas reuniões de seleção enfrentam dificuldades: devemos usar grafite revestido ou ir diretamente para o Solid SiC? Os dois não se tratam simplesmente de “o que é melhor”, mas de um compromisso entre o cenário de aplicação e o custo total de propriedade (TCO).

Vantagens das peças revestidas de grafite:Alta condutividade térmica do substrato, aquecimento rápido, custo controlável; o revestimento fornece barreira química e supressão de partículas. Adequado para susceptores de epitaxia GaN/SiC de grande porte que exigem alta uniformidade térmica.

Vantagens do SiC Sólido:β-SiC monolítico sem interface revestimento-substrato, sem risco de delaminação; a pureza pode atingir 5N–7N, excelente resistência à erosão por plasma, adequada para peças críticas de gravação, como anéis de foco e chuveiros, com vida útil de até mais de 2.000 horas.

6. Gerenciamento completo do ciclo de vida dos componentes e valor da limpeza e regeneração

Conclusão central:Desde o monitoramento da instalação e aviso de anomalias até a limpeza e regeneração profissionais, a formação de um gerenciamento de circuito fechado pode reduzir significativamente o TCO e diminuir a frequência de aquisição de novas peças. A VeTek fornece serviços de limpeza dedicados para Aixtron/Veeco e outros equipamentos.

Muitas fábricas tratam as peças revestidas como consumíveis de “uso e descarte”. Na realidade, após a limpeza e regeneração profissionais, uma parcela considerável dos componentes pode ser restaurada a níveis de partículas e desempenho térmico próximos aos de peças novas, especialmente susceptores e anéis de pré-aquecimento para plataformas Aixtron e Veeco.

Recomenda-se estabelecer um registro de ciclo de vida simples: registrar o tempo de instalação, horas de operação acumuladas, condição da superfície após cada limpeza e resultados de testes de partículas. Somente quando o revestimento apresentar amarelecimento óbvio, delaminação local ou excesso persistente de partículas a decisão de substituição deverá ser acionada, em vez de ser descartado prematuramente com base na sensação.

Figura 4 – Serviço de limpeza de peças de grafite com revestimento CVD SiC

7. Pontos de avaliação de fornecedores e capacidades de serviço VeTek

Conclusão central:Concentre-se no sistema ISO9001, relatórios de inspeção completos (GDMS/ICP-OES), suporte de amostra, confiabilidade no prazo de entrega e capacidade de comunicação técnica em inglês. A VeTek tem suporte 24 horas por dia, 7 dias por semana e experiência em atendimento ao cliente no exterior.

Para clientes internacionais ou fábricas com requisitos rígidos de qualificação de fornecedores, os seguintes pontos são especialmente críticos:

• Sistema de qualidade: ISO9001, processo controlado e rastreável.

• Capacidade de inspeção: Fornece relatórios completos de análise de materiais para revestimento e substrato.

• Amostras e prazo de entrega: Avaliação de amostras de suporte; os produtos padrão são enviados rapidamente, as peças personalizadas normalmente levam de 3 a 6 semanas, os pedidos urgentes podem ser agilizados mediante negociação.

• Comunicação técnica: As equipes de vendas e de engenharia podem se comunicar fluentemente em inglês, reduzindo o custo de comunicação para clientes estrangeiros.

• Resposta pós-venda: Fornecer suporte técnico e assistência na análise de falhas quando revestimentos ou componentes apresentarem anomalias.

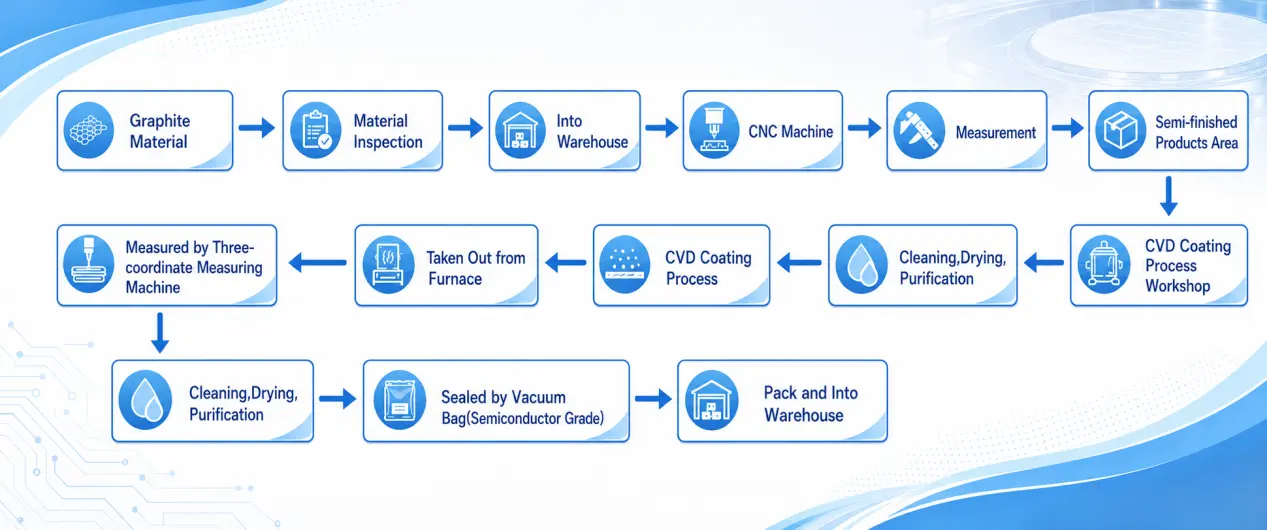

Figura 5 – Processo completo de pedido de produto VeTek

8. Perguntas frequentes

(1). O produto suporta personalização total com base em desenhos? Quais equipamentos principais ele pode corresponder?

Sim. Pode personalizar susceptor, anel de pré-aquecimento, anel de desvio, meia-lua, anel de foco, etc., compatível com plataformas como Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Como a pureza é garantida? Em que nível as impurezas metálicas são controladas?

A pureza do revestimento e dos componentes pode ser inferior a 5 ppm, alguns chegando a 99,99995%. ICP-OES, GDMS e outros equipamentos são utilizados para análise de traços, com relatórios completos fornecidos.

(3). E quanto à uniformidade de espessura e vida útil dos revestimentos CVD SiC/TaC?

A uniformidade da espessura é normalmente controlada em ± 5%, espessura de 100–200 μm. Sob janelas de processo apropriadas, a vida útil do susceptor GaN MOCVD pode atingir a faixa de 500 a 1000 horas; cenários de temperatura ultra-alta exigem a mudança para TaC ou SiC sólido.

(4). O teste de amostra é compatível? Qual é o prazo de entrega típico para pedidos em grandes quantidades?

A avaliação da amostra é suportada. Os produtos padrão podem ser enviados rapidamente; peças personalizadas normalmente levam de 3 a 6 semanas, dependendo da complexidade e do volume do projeto. Pedidos urgentes podem ser agilizados mediante negociação.

(5). Quais certificações de sistema de qualidade estão disponíveis? Podem ser fornecidos relatórios de inspeção e suporte pós-venda?

O sistema de gestão de qualidade ISO9001 está em vigor. Podem ser fornecidos relatórios de análise de materiais e revestimentos, juntamente com suporte técnico online 24 horas por dia, 7 dias por semana. A comunicação em inglês para clientes estrangeiros é perfeita.

9. Resumo e próximas etapas

A seleção nunca se trata de “escolher o mais caro” ou “escolher o mais espesso”, mas de “encontrar a solução com o melhor equilíbrio entre desempenho e custo de acordo com seu equipamento, janela de processo e orçamento de partículas”. Esperamos que este manual ajude você a estabelecer rapidamente uma estrutura de decisão: primeiro observe a temperatura e a atmosfera, depois combine o revestimento ou SiC sólido e, finalmente, valide a vida útil e o desempenho das partículas com dados.

Se você estiver avaliando soluções de substituição para susceptores, anéis de pré-aquecimento ou componentes de zona quente em Aixtron, Veeco ou outras plataformas, entre em contato diretamente com a equipe técnica da VeTek. Podemos fornecer recomendações de personalização, suporte de amostras e relatórios de inspeção completos com base em seus desenhos ou peças de reposição existentes. Xiao e a equipe de engenharia estão prontos para discutir com você a otimização do campo térmico ou necessidades de desenvolvimento de estrutura especial a qualquer momento.

Para detalhes do produto e mais informações técnicas, por favorContate-nos.

Principais referências e fontes de dados

1. Dados de engenharia interna da VeTek Semiconductor - vida útil do susceptor de grafite revestido com SiC de 500–1000 horas sob o processo GaN MOCVD, o rendimento do revestimento melhorou de 50% para 90% após resolver o amarelecimento da borda e outros casos práticos [1].

2. Especificação técnica T/CASME 2000-2025 para susceptores de grafite revestidos com carboneto de silício para epitaxia semicondutora — Especifica os requisitos técnicos para susceptores de grafite revestidos com SiC preparados por processo CVD em substratos de grafite isostática de alta pureza, aplicáveis ​​a produtos de epitaxia semicondutores.

3. Especificação técnica T/CASME 2085-2025 para produtos revestidos com carboneto de tântalo para crescimento de cristais de carboneto de silício — Especificação técnica para produtos de grafite revestidos com TaC em cenários de crescimento de cristais de SiC.

4. Nakamura et al., “Revestimentos de carboneto de tântalo sinterizado em substratos de grafite: Revestimentos protetores altamente confiáveis ​​para crescimento em massa e epitaxial”, Applied Physics Letters, Vol. 106, 082108, 2015. — Confirma que os revestimentos de TaC podem proteger eficazmente substratos de grafite sob altas temperaturas (>2.000°C) e atmosferas fortemente corrosivas, formando um limite claro de desempenho com revestimentos de SiC.

5. Wang et al., “Os efeitos da camada tampão carbonizada no crescimento de SiC em Si”, Journal of Crystal Growth, Vol. 199, pp. 564–567, 1999. — Discute os efeitos da camada tampão e o controle da morfologia da superfície no processo de crescimento de SiC CVD, indexado por Scopus e Web of Science.

Nota: Os dados de vida útil e desempenho no texto são valores de referência típicos. O desempenho real é afetado pelas condições específicas do processo, pelo status do equipamento e pelo nível de manutenção. Verifique com medições reais.

Autor:Equipe de engenharia técnica da VeTek Semiconductor (concluída sob a orientação do Dr. Xiao)
