VEECO MOCVD Providence

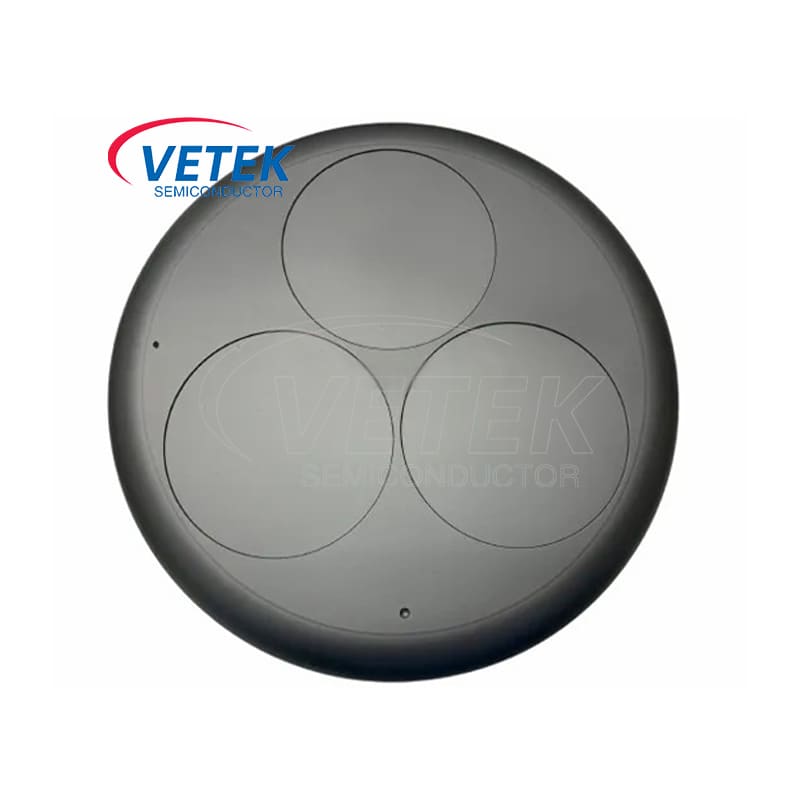

É semicondutorVeeco mocvdSusceptador de wafer é um componente crítico, meticulosamente projetado usando grafite ultrapura com umrevestimento de carboneto de silício (sic). EsseRevestimento sicfornece inúmeros benefícios, mais notavelmente, permitindo transferência térmica eficiente para o substrato. A obtenção de distribuição térmica ideal através do substrato é essencial para o controle uniforme da temperatura, garantindo deposição consistente e de alta qualidade, o que é crucial na fabricação de dispositivos semicondutores.

Parâmetros técnicos

Matriz de propriedades do material

Indicadores -chave VETEK Soluções tradicionais padrão

Material de base Pureza 6N Grafite isostática 5N grafite moldada

Grau de correspondência CTE (25-1400 ℃) Δα ≤0,3 × 10⁻⁶/ k Δα ≥1,2 × 10⁻⁶/ k

Condutividade térmica @800 ℃ 110 W/M · K 85 W/M · K

Rugosidade da superfície (RA) ≤0,1μm ≥0,5μm

Tolerância a ácido (pH = 1@80 ℃) 1500 ciclos 300 ciclos

Reconstrução principal da vantagem

Inovação em gerenciamento térmico

Técnica de correspondência atômica de CTE

Japão Toyo Carbon Grafite/SGL Substrato + Gradiente SiC Coating

A tensão do ciclo térmico reduzido em 82% (medido 1400 ℃↔RT 500 ciclos sem rachaduras)

Design inteligente de campo térmico

Estrutura de compensação de temperatura de 12 zonas: atinge ± 0,5 ℃ uniformidade na superfície da bolacha φ200mm

Resposta térmica dinâmica: gradiente de temperatura ≤1,2 ℃/cm a 5 ℃/s Taxa de aquecimento

Sistema de proteção química
Barreira composta tripla

50μm densa siC principal camada protetora

Camada de transição Nanotac (opcional)

Densificação de infiltração da fase gasosa

Verificado pelo ASTM G31-21:

CL Taxa de corrosão base <0,003 mm/ano

NH3 exposto por 1000h sem corrosão de limite de grão

Sistema de fabricação inteligente

Processamento Twin Digital

Centro de usinagem de cinco eixos: precisão da posição ± 1,5μm

Inspeção de varredura 3D online: 100% de verificação em tamanho real (de acordo com a ASME Y14.5)

Apresentação de valor baseada em cenário

Produção em massa de semicondutores de terceira geração

Parâmetros do processo de cenário de aplicativo Benefícios do cliente

GaN HEMT 6 polegadas /150μm epitaxial bidimensional de densidade de gases de elétrons <2%

SiC MOSFET C Uniformidade de doping ± 3% O desvio de tensão de limiar é reduzido em 40%

Uniformidade do comprimento de onda LED ± 1,2 nm de taxa de lascinho aumentou 15%

Otimização de custos de manutenção

O período de limpeza é estendido por 3 vezes: hf: hno ₃ = 1: 3 limpeza de alta intensidade é suportada

Sistema de previsão de vida útil de peças de reposição: precisão do algoritmo AI de ± 5%
