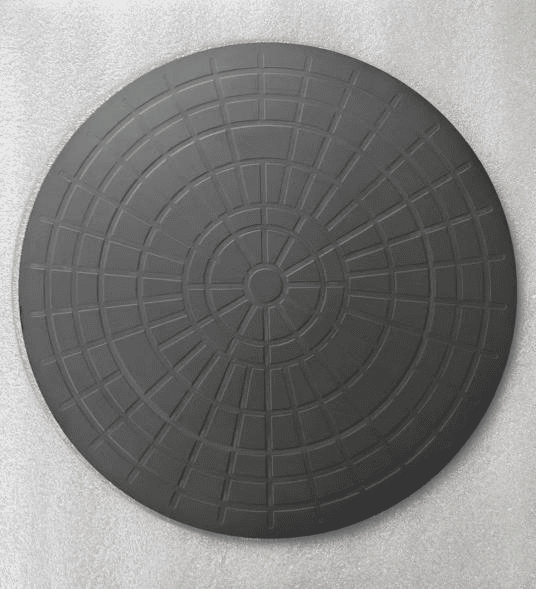

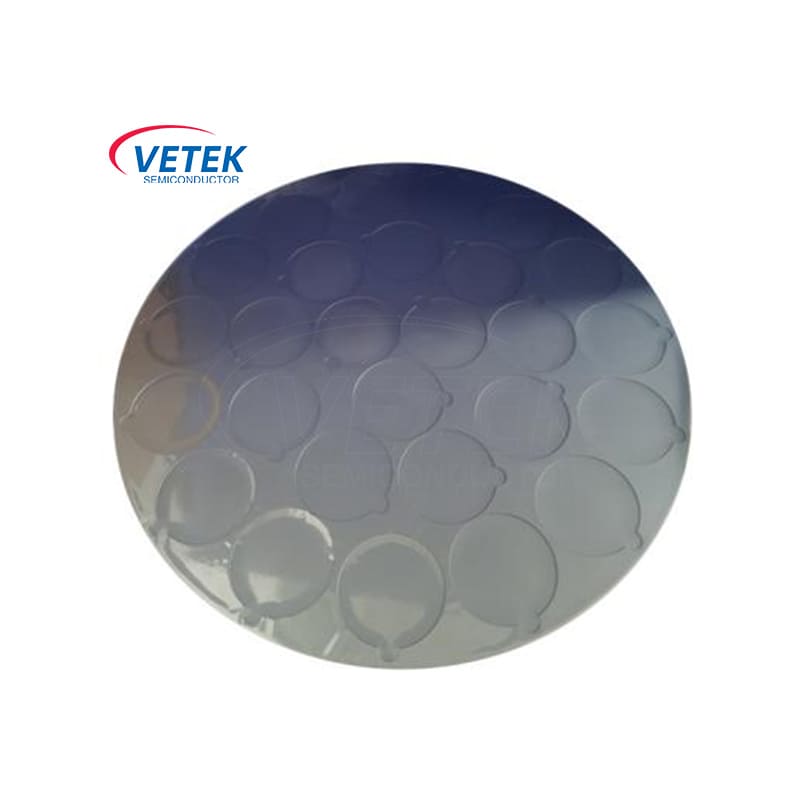

Sic revestido com e-chuck

À medida que o nitreto de gálio (GaN) se torna o material central do semicondutor de terceira geração, suas aplicações em campos de alta frequência, alta potência e optoeletrônicos continuam a se expandir, como estações base de comunicação 5G, módulos de potência e dispositivos LED. No entanto, na fabricação de semicondutores, especialmente no processo de gravação, as bolachas precisam ser submetidas a alta temperatura, alto ambiente de corrosão química e requisitos de processo de precisão extremamente altos, que apresentam padrões técnicos extremamente altos para ferramentas de rolamento de wafer.

Os paletes de cerâmica sic de vetek semicondutores são projetados para a gravura de gan e oferecem alta pureza, excelente resistência ao calor e química para apoiar seu processo de fabricação. É adequado para o processo de gravura de plasma (ICP/RIE) e é uma escolha ideal em equipamentos modernos de fabricação de semicondutores.

Pontos fortes do núcleo

1. Material de cerâmica de alta pureza de alta pureza

Estabilidade química: A pureza do material é superior a 99,5%e não há poluição para a bolacha Gan.

Alta dureza e resistência ao desgaste: dureza próxima ao diamante, capaz de suportar o uso de alta frequência, alterações invisíveis e arranhões.

2. Excelente desempenho térmico

Alta condutividade térmica, coeficiente de expansão térmica (CTE): reduza o risco de rachaduras no processo de gravação no processo de gravação.

3. Resistência à corrosão super química

Pode funcionar em alta concentração de fluoreto, cloreto e outro ambiente de gás corrosivo por um longo tempo.

4. Projeto de precisão e usinagem

A rugosidade e a nivelamento da superfície garantem a colocação lisa da bolacha e a uniformidade da gravação para atender aos requisitos de processo de alta precisão.

Dimensões, sulcos, orifícios fixos e outras estruturas podem ser personalizados de acordo com os requisitos do cliente.

Campo de aplicação de e-chuck revestida com SiC

● Gravura de plasma (ICP/RIE)

Ele fornece fixação e suporte de wafer em ambiente de corrosão química de alta e alta temperatura, adequado para o processo de gravação de GaN, SIC e outros materiais.

● Transferência e armazenamento de wafer

Forneça uma plataforma altamente plana e sem poluição para proteger a segurança da bolacha no processo de fabricação.

Serviços personalizados

O vetek semicondutor oferece serviços personalizados para atender às suas necessidades específicas de processo:

● Personalização de tamanho: O tamanho do palete pode ser personalizado de acordo com o tamanho da wafer (Ø4 ~ 12 polegadas).

● Otimização da estrutura: Groove de suporte, orifício de posicionamento, ponto fixo e outra personalização da estrutura.
