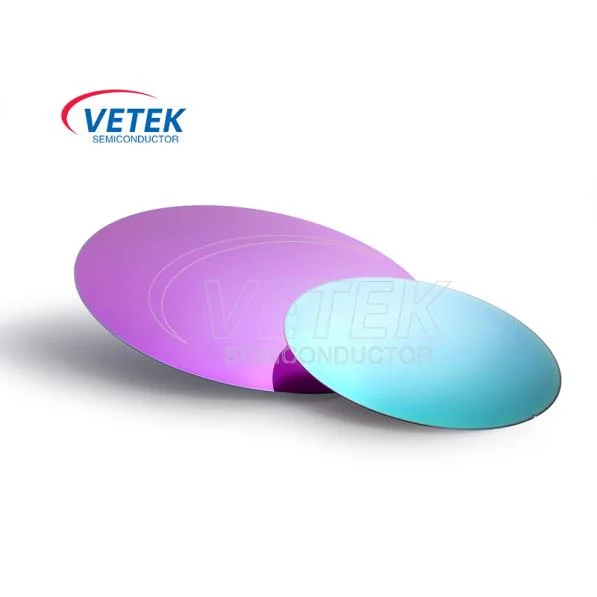

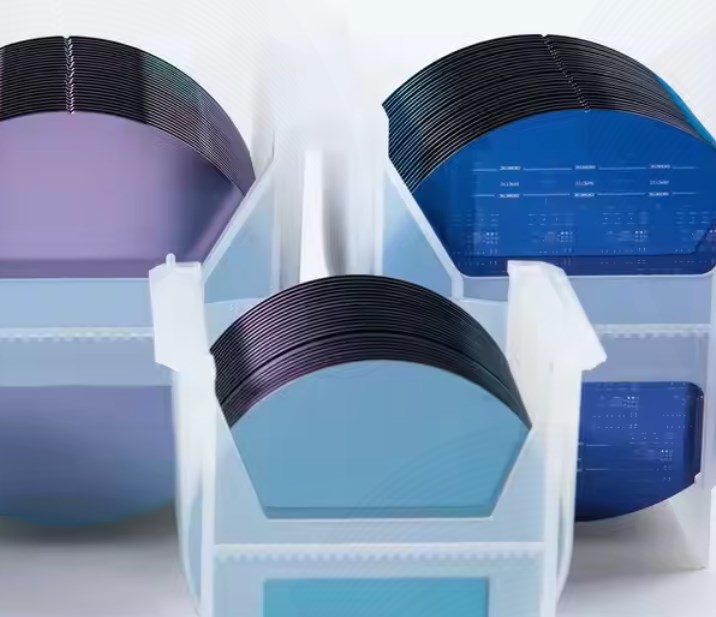

Silício na bolacha isolante

O vetek semicondutor é um fabricante profissional chinês de silício na bolacha isolante. O silício na bolacha isolante é um importante material de substrato semicondutor, e suas excelentes características do produto fazem com que ela desempenhe um papel fundamental nas aplicações de alto desempenho, baixa potência, alta integração e RF. Ansioso por sua consulta.

O princípio de trabalho deÉ semicondutorS.Silício na bolacha isolantedepende principalmente de sua estrutura e propriedades de material exclusivas. E Soi WaferConsiste em três camadas: a camada superior é uma camada de dispositivo de silício de cristal único, o meio é uma camada de óxido enterrado isolante (caixa) e a camada inferior é um substrato de silício de suporte.

Silicon On Insulator Wafers(SOI) Structure

A estrutura do silício nas bolachas isolantes (SOI)


Formação da camada de isolamento: O silício na bolacha isolante é geralmente fabricado usando a tecnologia Smart Cut ™ ou SIMOX (separação por oxigênio implantado). A tecnologia Smart Cut ™ injeta íons de hidrogênio na bolacha de silício para formar uma camada de bolhas e depois liga a bolacha injetada por hidrogênio ao silício de apoiowafer



Após o tratamento térmico, a bolacha injetada por hidrogênio é dividida da camada de bolhas para formar uma estrutura SOI.Tecnologia Simoximplanta os íons de oxigênio de alta energia em bolachas de silício para formar uma camada de óxido de silício a altas temperaturas.


Reduza a capacitância parasitária: A camada de caixa doWafer de carboneto de silícioisola efetivamente a camada do dispositivo e o silício de base, reducina significativamenteg Capacitância parasita. Esse isolamento reduz o consumo de energia e aumenta a velocidade e o desempenho do dispositivo.




Evite efeitos de trava: Os dispositivos n-well e P noSoi Waferestão completamente isolados, evitando o efeito de trava nas estruturas tradicionais do CMOS. Isso permiteWafer Soi a ser fabricado em velocidades mais altas.


Função de parada de gravação: Ocamada de dispositivo de silício de cristal únicoe a estrutura da camada de caixa da wafer SOI facilita a fabricação de MEMS e dispositivos optoeletrônicos, fornecendo excelente função de parada de gravação.


Através dessas características,Silício na bolacha isolantedesempenha um papel importante no processamento de semicondutores e promove o desenvolvimento contínuo do circuito integrado (IC) eSistemas Microeletromecânicos (MEMS)Indústrias. Sinceramente, esperamos mais comunicação e cooperação com você.


O parâmetro de especificação Wafers Sol 200mm SOL:


                                                                                                      Especificação de Wafers Sol 200 mm
Não
Descrição
Valor
                                                                                                                  Camada de silício do dispositivo
1.1 Grossura
220 nm +/- 10 nm
1.2 Método de produção
Cz
1.3 Orientação de cristal
<100>
1.4 Tipo de condutividade p
1.5 Dopante Boro
1.6 Média de resistividade
8.5 - 11,5 0hm*cm
1.7 Rms (2x2 um)
<0,2
1.8 LPD (tamanho> 0,2um)
<75
1.9 Grandes defeitos maiores que 0,8 mícrons (área)
<25
1.10

Chip de borda, arranhão, rachadura, covinha/poço, neblina, casca de laranja (inspeção visual)

0
1.11 Voitos de ligação: inspeção visual> 0,5 mm de diâmetro
0



Silício nas lojas de produção de bolachas isolantes:


Silicon On Insulator Wafers shops
